Принцип действия высотомеров основан на считывании с измерительной шкалы значения измеряемой высоты, соответствующей интервалу перемещения измерительной каретки.

Высотомеры выпускаются двух модификаций: QM-Height (рис. 1, 2) и Linear Height (рис. 3).

Высотомеры являются контактными измерительными приборами, работающими на одном и том же принципе, и отличающимися конструктивным исполнением, комплектностью, метрологическими и техническими характеристиками. Взаимодействие прибора с измеряемым объектом осуществляется с помощью сменных щупов, закреплённых в измерительной головке, перемещающейся по вертикальной направляющей с помощью приводного механизма. Величина перемещения измерительной головки сравнивается с неподвижным вертикальным цифровым устройством (шкалой). В момент контакта щупа с объектом измерения возникают акустический и световой сигналы, данные передаются на жидкокристаллический дисплей контрольной панели для дальнейшей обработки.

Контрольная панель выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Измерительная информация может обрабатываться на компьютере, подключенном к прибору через интерфейс. Приборы снабжены сменным эксцентриковым сферическим щупом диаметром 5 мм. Также высотомеры могут поставляться с щупами из карбида вольфрама с рабочими поверхностями различной конфигурации и различными принадлежностями для их удлинения и крепления.

Высотомеры при работе устанавливаются доведённой нижней поверхностью основания на прецизионную поверхность плиты и перемещаются по ней, подходя к объекту измерения. Перемещение высотомеров QM-Height по поверхности плиты осуществляется вручную. Опционально компрессор устанавливается на высотомеры этой модификации в исполнении 2. Высотомеры Linear Height оснащаются встроенным компрессором, что позволяет перемещать прибор по поверхности плиты посредством воздушных подшипников.

Питание приборов осуществляется от бытовой электрической сети или от батарей.

Лист № 2 Всего листов 7 Модификация QM-Height имеет два исполнения (рис. 1, 2), отличающиеся между собой как внешним видом и цветом, так и метрологическими и техническими характеристиками.

Модификация Linear Height имеет два исполнения: с кнопкой активации привода на корпусе прибора 600E (рис. 3а) и с кнопкой активации привода как на корпусе, так и на ручке прибора 600EG (рис. 3б).

Рисунок 1 - Общий вид высотомеров серии 518 модификации QM-Height исполнение 1

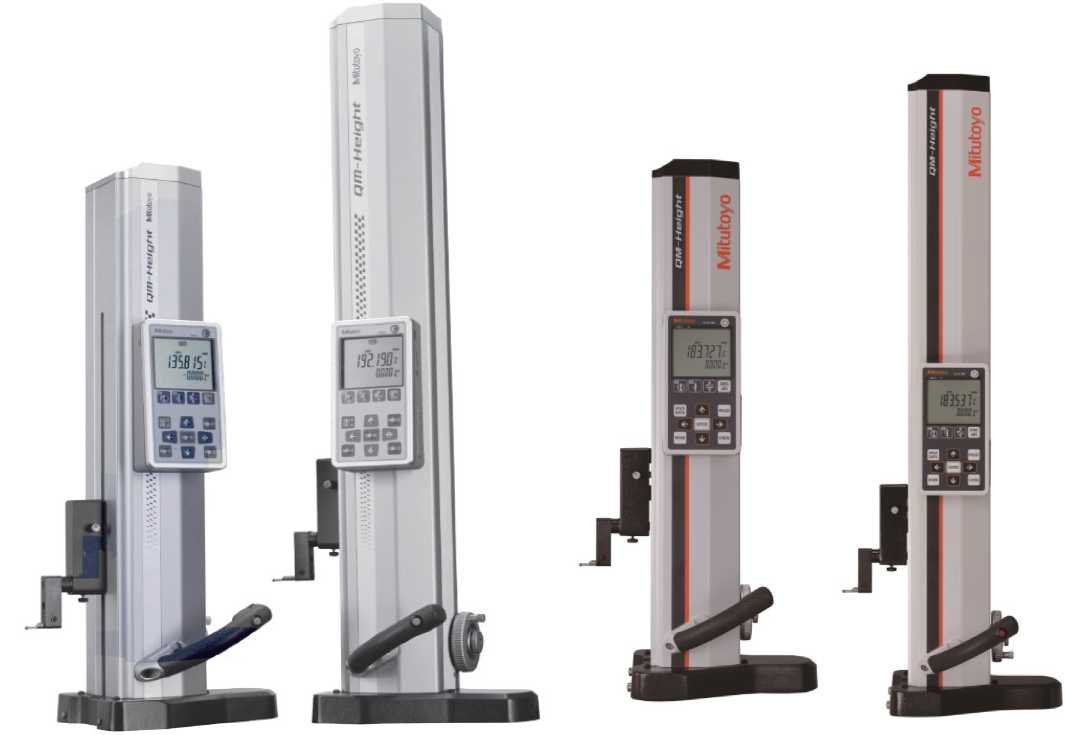

Рисунок 2 - Общий вид высотомеров серии 518 модификации QM-Height исполнение 2

а)                           б)

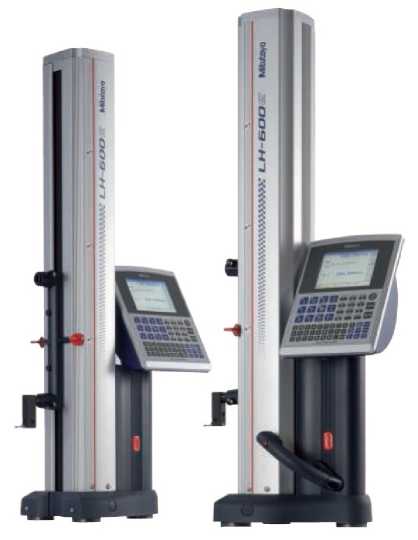

Рисунок 3 - Общий вид высотомеров серии 518 модификации Linear Height а) исполнение 600E; б) исполнение 600EG Пломбирование высотомеров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверки.
