Номер по Госреестру СИ: 57260-14
57260-14 Приборы для измерений параметров контура поверхности
(Contracer серии 218)
Назначение средства измерений:
Приборы для измерений параметров контура поверхности Contracer серии 218 (далее -приборы) предназначены для измерений параметров профилей различных деталей, а также определения в измеренных профилях геометрических параметров: радиусов дуг, координат точек, расстояний, углов.
Аналитический паспорт типа средства измерений
57260-14 — Приборы для измерений параметров контура поверхности
Contracer серии 218
Фирма "Mitutoyo Corporation"
ЯПОНИЯ
МПИ: 2 года
Действует
10
организаций11
владельцев1
версий52
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
10
Организаций-поверителей
эффективное число: 6.6
11
Владельцев СИ
эффективное число: 3.6
22
Экземпляров СИ
по агрегатам владельцев / организаций
48.1%
Периодические поверки
первичные: 26.9%
3.85%
Непригодность
2 извещений
63.5%
Поверки юрлиц
доля в общем объёме
17 698 ₽
Средневзвешенная цена
медиана: 17 994 ₽
100%
Покрытие ценами
расчётный известный объём: 189 944 ₽
2 018,6 лет
Средний возраст парка
взвешено по годовому объёму
729 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 516
Концентрация поверителей
HHI; доля топ-5: 80.8%
2 769
Концентрация владельцев
HHI; доля топ-5: 72.7%
21
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
88
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 52 поверок; пик пришёлся на 2021 год (8).
- Последний завершённый год показал рост на 16.7% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 4.3%.
- Рынок представлен 10 организациями; концентрация умеренная (HHI 1516), доля топ-5 — 80.8%.
- В базе найдено 11 владельцев и 22 экземпляров СИ; доля пяти крупнейших владельцев — 72.7%.
- Средневзвешенная цена поверки — 17 698 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 189 944 руб.
- Доля извещений о непригодности составляет 3.85% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 729 дней; средний возраст парка по агрегатам организаций — 2 018,6 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 8
Долгосрочный CAGR: 4.3%
Активных версий: 1
Ценовой диапазон: 15 332–20 655 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 11 | 19 | 1,73 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Оренбургской области" | Юридические лица | 2 | 3 | 1,50 |
| ООО "Сэппра" | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "Тюменский ЦСМ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ВПГ ЛАЗЕРУАН" | Юридические лица | 1 | 1 | 1,00 |
| ООО "НАМИ-ИК" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Сано Волга" | Юридические лица | 1 | 1 | 1,00 |
| ООО «Бранорус» | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО «АЭМ-технологии» «Атоммаш» в г. Волгодонск, ИНН 7817311895 | Юридические лица | 1 | 1 | 1,00 |
| ООО «Прогресс-Плюс» | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО «АЭМ-технологии» «Атоммаш» в г. Волгодонск | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d30135da-e931-27cd-8a1b-b7515ea43499 | 57260-14 | 2020-05-07 | — | актуальная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Приборы для измерений параметров контура поверхности
Рисунок № 1
Внешний вид.
Приборы для измерений параметров контура поверхности
Рисунок № 2
Внешний вид.
Приборы для измерений параметров контура поверхности
Рисунок № 3
Внешний вид.
Приборы для измерений параметров контура поверхности
Рисунок № 4
Внешний вид.
Приборы для измерений параметров контура поверхности
Рисунок № 5
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.02.2024
Номер записи -
ID в реестре СИ - 370093
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
CV-2100M4, Contracer CV-2100M4, Contracer CV-2100N4, Contracer серии 218, мод. CV-4500 Н8, SV-C4500 H4, -, CV-4500W8, CV-4500S4, CV-4500H8, CV-4500 H4, CV-3200, CV-2100М4, CV-2100N4, Contracer серии 218, мод. CV-4500W8, Contracer серии 218, мод. CV-4500S4, Contracer серии 218, мод. CV-4500H4, Contracer серии 218, мод. CV-2100N4, Contracer серии 218, мод. CV-2100M4, Contracer серии 218, мод. CV-2100, Contracer серии 218
Производитель
Изготовитель - Фирма "Mitutoyo Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 52
Выдано извещений - 2
Кол-во периодических поверок - 25
Кол-во средств измерений - 20
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№245 от 2019.02.15 О продлении срока действия свидетельств об утверждении типа
№687 от 2020.04.02 Приказ по перечню
№567 от 2021.04.20 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2020 г. №687
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
№1112 от 2024.04.27 О внесении изменения в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2020 г. № 687
Наличие аналогов СИ: Приборы для измерений параметров контура поверхности (Contracer серии 218)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mitutoyo Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23005-13 10.08.2024 |
Головки измерительные , 1, 2, 3, 4 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30380-05 01.12.2010 |
Штангенциркули цифровые, 500, 550, 551,552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30381-05 01.12.2010 |
Приборы для измерений параметров шероховатости поверхности, Surftest серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
|
30381-11 03.10.2016 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
30740-05 01.01.2011 |
Микрометры цифровые, 293, 323, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30740-12 08.02.2017 |
Микрометры цифровые, 293, 323, 331, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
30741-05 01.01.2011 |
Микрометры, 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30741-12 08.02.2017 |
Микрометры нониусные, 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
30891-05 01.01.2011 |
Штангенциркули, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30891-12 18.04.2017 |
Штангенциркули нониусные, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
30950-06 01.02.2011 |
Нутромеры трехточечные, 368, 468, 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31523-06 01.05.2011 |
Головки измерительные , 1, 2, 3, 4, 524 "Hicator" Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
3 года | |
|
31524-06 01.05.2011 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
|
31524-12 30.11.2017 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
31705-06 01.05.2011 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31705-13 28.05.2024 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
31706-06 01.05.2011 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31706-13 10.09.2018 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
31792-06 |
Плиты поверочные, 901-112 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31795-06 01.06.2011 |
Штангенрейсмасы, 192, 506, 509, 514, 570, 574 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31796-06 01.06.2011 |
Глубиномеры микрометрические, 128, 129, 229, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31797-06 01.06.2011 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31797-13 23.08.2018 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32060-06 01.07.2011 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32060-15 23.10.2021 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32061-06 01.07.2011 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32061-12 12.10.2017 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32062-06 01.07.2011 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32062-14 03.06.2019 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32667-06 01.10.2011 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32667-15 27.12.2024 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32668-06 01.10.2011 |
Меры длины концевые плоскопараллельные, 516 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32668-14 13.05.2024 |
Меры длины концевые плоскопараллельные, 516, 611, 613 и ZERO CERA BLOCK Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32855-06 01.11.2011 |
Уровни брусковые и рамные, 960 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32856-06 01.11.2011 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32856-13 10.08.2024 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32857-06 01.11.2011 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32857-14 05.02.2019 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32883-06 01.11.2011 |
Микрометры рычажные , 107, 510, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32883-15 23.01.2020 |
Микрометры рычажные , 107, 510 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32884-06 01.11.2011 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32884-13 10.08.2024 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
33793-07 01.03.2012 |
Головки микрометрические цифровые, 164, 227, 350 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
33794-07 01.03.2012 |
Головки микрометрические, 148, 152, 197 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
33795-07 01.03.2012 |
Плиты поверочные, 517 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
34309-07 01.04.2012 |
Проекторы измерительные, 172, 302, 303 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
34309-14 15.02.2024 |
Проекторы измерительные, 302, 303, 304 и 172 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
34573-07 01.05.2012 |
Длиномеры вертикальные, 318 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
34577-07 01.05.2012 |
Проекторы измерительные, 304, 305 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
35124-07 01.07.2012 |
Рулетки цифровые, 216 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
35140-07 01.07.2012 |
Датчики линейных перемещений с отсчетными устройствами, 519, 542, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
35269-07 |
Пластины плоские стеклянные, ПИ60 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
49048-12 14.02.2017 |
Нутромеры трехточечные, 368 Holtest, 468 DIGIMATIC, 568 BOREMATIC Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
49805-12 05.05.2017 |
Штангенциркули, ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54125-13 15.06.2024 |
Головки измерительные цифровые, ABSOLUTE серии 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54174-13 15.06.2024 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
54644-13 15.06.2024 |
Глубиномеры микрометрические, 128, 129, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54803-13 10.09.2018 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
56792-14 06.03.2019 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
56896-14 15.02.2024 |
Меры для поверки приборов для измерений контура поверхности, Нет данных Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
57260-14 15.02.2024 |
Приборы для измерений параметров контура поверхности, Contracer серии 218 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
57403-14 15.02.2024 |
Приборы для измерений шероховатости и контура поверхности, Formtracer серии 525 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
58439-14 26.07.2024 |
Приборы для измерений отклонений формы и расположения поверхностей, ROUNDTEST серии 211 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
60026-15 27.12.2024 |
Скобы с отсчетным устройством, 201, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63689-16 12.04.2021 |
Машины координатные измерительные портальные, CRYSTA-Apex серии 191, Crysta-Plus серии 196 и STRATO-Apex серии 355 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
64249-16 16.06.2026 |
Машины координатные измерительные портальные, LEGEX серии 356 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65122-16 15.09.2026 |
Приборы для поверки измерительных головок и датчиков, 170, 521 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
67237-17 14.04.2022 |
Системы видеоизмерительные, Quick Scope серии 359 и Quick Image серии 361 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71241-18 21.05.2024 |
Микрометры, 102, 103, 104, 105, 118, 119, 193, 227, 293, 340, 389, 406 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
31524-18 20.08.2024 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72374-18 06.09.2024 |
Нутромеры, 368, 468 и 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72366-18 06.09.2024 |
Штангенциркули, 160, 500, 505, 530, 531, 532, 533, 534, 550, 551, 552 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54803-18 06.09.2024 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73980-19 11.02.2024 |
Машины координатные измерительные консольные, MACH Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
74240-19 01.03.2024 |
Микрометры, 111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76274-19 27.09.2024 |
Приборы для поверки измерительных головок и датчиков, i-Checker Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76012-19 12.09.2024 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
31706-20 03.02.2025 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77690-20 28.02.2025 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
77685-20 |
Угломеры цифровые, Pro 360 (мод. 950-317) и Pro 3600 (мод. 950-318) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78139-20 27.04.2025 |
Глубиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32062-20 27.04.2025 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78378-20 29.05.2025 |
Головки измерительные цифровые, ABSOLUTE серий 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78938-20 12.08.2025 |
Приборы для измерений параметров контура и шероховатости поверхности, Formtracer AVANT Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
78907-20 07.08.2025 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79033-20 01.09.2025 |
Штангенциркули, 536, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Приборы для измерений параметров контура поверхности (Contracer серии 218)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 10 | 7 | 3 | 0 | 7 | 4 | 3 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тольятинский ЦСМ» (61) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 12 | 2 | 10 | 1 | 12 | 2 | 10 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 8 | 1 | 5 | 3 | 0 | 8 | 5 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 1 | 1 | 0 | 1 |
Стоимость поверки Приборы для измерений параметров контура поверхности (Contracer серии 218)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Самарский ЦСМ Самарская область |
5124 | 15332 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
21840 | 15332 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
19470 | 15332 |
|
ФБУ УРАЛТЕСТ Свердловская область |
14893 | 15332 |
Программное обеспечение
Приборы имеют в своем составе программное обеспечение FORMTRACEPAK, разработанное для конкретных измерительных задач и осуществляет также функции управления процессом измерений.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
FORMTRACEPAK |
FORMTRACEPAK |
V5.X |
Код доступа |
- |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения приборов соответствует уровню «А» по МИ 3286-2010.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист Руководства по эксплуатации типографским способом и на торец гранитной плиты методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в разделах 2 «Подготовка к измерениям» и 3 « Измерение контура поверхности» Руководства по эксплуатации «Приборы для измерений параметров контура поверхности Contracer серии 218. РЭ»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерений контура поверхности Contracer серии 218ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mitutoyo Corporation, Япония.
Поверка
Поверкаосуществляется в соответствии с документом МП 57260-14 «Приборы для измерений параметров контура поверхности Contracer серии 218. Методика поверки», утвержденным ФГУП «ВНИИМС» 14 октября 2013 г.
Основные средства поверки: Меры для поверки приборов для измерений контура поверхности (Госреестр № 56896-14)
Изготовитель
Фирма «Mitutoyo Corporation», Япония.20-1, Sacado, 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Ph +81 (0) 44-813-8230; Fax +81 (0) 44-813-8231; http://www.mitutoyo.co.jp
Заявитель
ООО «Митутойо РУС».
Россия, 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: +7 (495) 745-07-52; e-mail: info@mitutoyo.ruwww.mitutoyo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66, E-mail: office@vniims.ru
Приборы для измерений параметров контура поверхности Contracer серии 218 выпускаются шести модификаций CV-1000, CV-2000, CV-2100, CV-3100, CV-3200 и CV-4500, каждая из которых в зависимости от наличия колонны и ее размера или отсутствия колонны, размера гранитной плиты маркируется латинскими буквами: N (без колонны), M (колонна с ручным управлением), S (малая колонна), H (высокая колонна), W (увеличенная длина гранитной плиты до 100 мм) с цифровыми индексами 2, 4, 8, означающими диапазон перемещений по оси Х, соответственно 50 мм, 100 мм, 200 мм.
Приборы Contracer серии 218 представляют собой контактные приборы, построенные на модульном принципе.
Устройство подачи с установленным в нем датчиком может быть использовано отдельно (рис. 1 приборы CV-1000N2, CV-2100N4), а также крепиться на стойке с механическим перемещением по оси Z (рис. 2 приборы CV-2000M4, CV-2100M4) или на измерительной колонне (рис. 3 приборы CV-3100S4, CV-3200H4). Стойка и колонна устанавливаются на гранитной плите. Измеряемая деталь крепится на плите или на специальном столике, установленном на плите (опция). Компьютер подключен к датчику, приводам и элементам управления. Управление всеми перемещениями осуществляется при помощи меню на устройстве подачи, меню на экране монитора с "подсказками" мышки или джойстика.
Перемещения в плоскостях X и Z производятся двигателями или вручную с помощью рукоятки, в зависимости от модели прибора. Перемещение по оси Y происходит за счет привода настольного блока (опция).
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера (в виде профилей и геометрических параметров измеренных профилей).
Измерительный преобразователь приборов представляет собой интерферометрический датчик, состоящий из узла рычага датчика и щупа. Узел рычага датчика помещен в магнитный держатель, который выполняет дополнительную функцию защиты от перегрузок. Приборы комплектуются несколькими узлами рычага датчика различной геометрии для разных применений, например, для измерений контуров, характеризующихся разными углами наклона, горизонтальных, выпуклых и вогнутых поверхностей, для измерений в отверстиях и т.д. Стандартный твердосплавный щуп имеет угол одностороннего скоса 12° и радиус при вершине 25 мкм.
Приборы CV-3100 имеют механическое крепление держателя, при замене которого требуется повторная калибровка щупа. Приборы CV- 3200/CV-4500 (рис.4 a) имеют двусторонний щуп для возможности измерять диаметрально расположенные контуры без изменения ориентации щупа (рис.4 b) и большой измерительный диапазон по оси Z равный 60 мм. Прибор CV-4500 имеет регулируемое измерительное усилие.

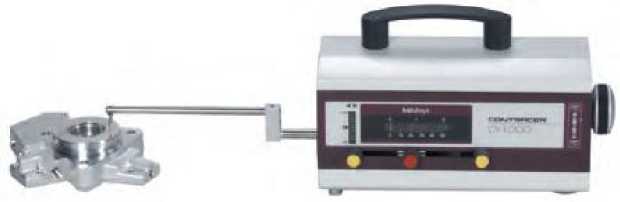

Рисунок 1 - Общий вид приборов Contracer серии 218 модификаций CV-1000N2/CV-2100N4

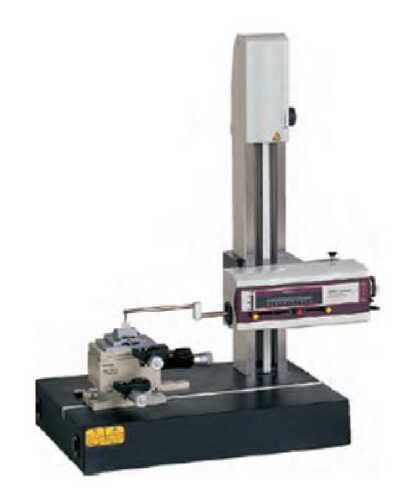

Рисунок .2 - Общий вид приборов Contracer серии 218 модификаций CV-2000M4/CV-2100M4

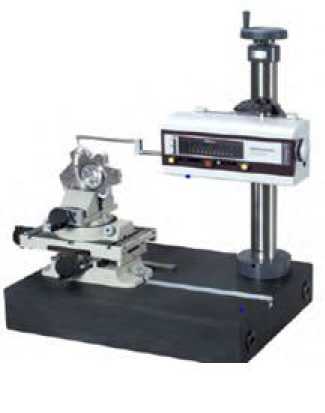

Рисунок .3 - Общий вид приборов Contracer серии 218 модификации CV-3100S4
a)
b)

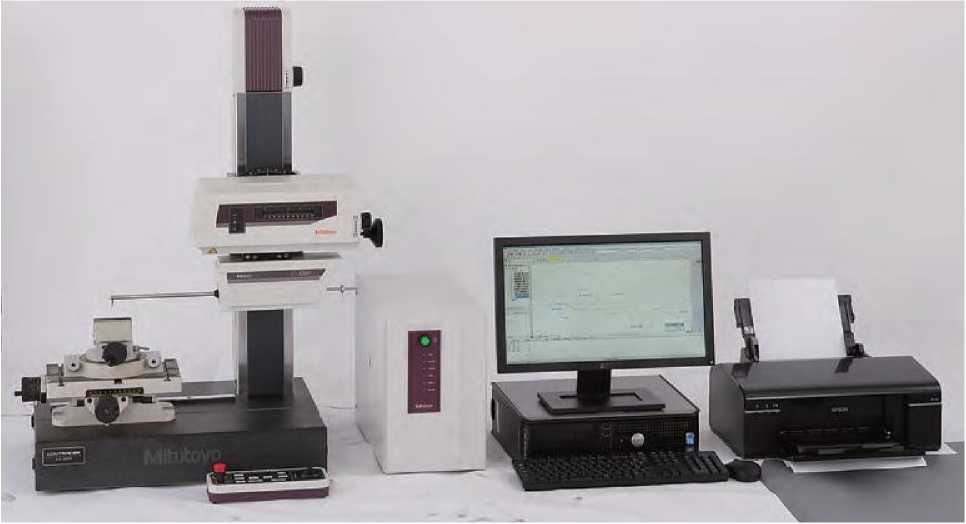

Рисунок 4 Общий вид приборов Contracer серии 218 модификации CV-3200/CV-4500
В комплект поставки приборов Contracer серии 218 входит :
|
1. |
Блок привода * |
1 шт . |
|
2. |
Гранитное основание |
1 шт . |
|
3. |
Колонна |
1 шт . |
|
4. |
Рычаг датчика |
1 шт . |
|
5. |
Щуп |
1 шт . |
|
6. |
Пульт управления |
1 шт . |
|
7. |
Блок управления |
1 шт . |
|
8. |
Набор для калибровки** |
1 шт . |
|
9. |
Набор концевых мер |
1 шт . |
|
10. Руководство по эксплуатации |
1 шт . | |
|
11. Методика поверки |
1 шт . | |
* Прибор CV-1000 состоит только из блока привода , который является переносным измерительным устройством, набора концевых мер и инструкции по применению.
** Набор калибровки входит в стандартную комплектацию всех моделей кроме CV-1000 и CV-2000.
Таблица 2 Модели приборов CV-1000, CV-2000 и CV-2100
|
Характеристики |
CV-1000N2 |
CV-2000M4 |
CV-2100M4 |
CV-2100N4 |
|
Диапазон измерений по оси Х |
От 0 до 50 мм |
От 0 до 100 мм |
От 0 до |
100 мм |
|
Разрешение по оси Х |
0,2 |
мкм |
0,1 мкм | |
|
Допускаемое отклонение от | ||||
|
прямолинейности перемещения по |
3,5 мкм/50 мм |
3,5 мкм/100 мм |
2,5 мкм/100 мм | |
|
оси Х | ||||
|
Пределы допускаемой абсолютной | ||||
|
погрешности измерений длины по оси |
±(3,5+2L/100) мкм |
±(2,5+2L/100) мкм | ||
|
X, L- измеряемая длина (мм) | ||||
|
Диапазон наклона |
- |
±45° |
±45° |
- |
|
Диапазон измерений по оси Z1 |
От 0 до 25 мм |
От 0 до 40 мм |
От 0 до |
50 мм |
|
Разрешение профиля по оси Z1 |
0,4 мкм |
0,5 мкм |
0,1 мкм | |
|
Пределы допускаемой абсолютной | ||||
|
погрешности измерений по оси Z1, Н- |
±(3,5+4H/25) мкм |
±(2,5+0,1H) мкм | ||
|
измеряемая высота, мм | ||||
|
Диапазон перемещений по оси Z2 |
- |
От 0 до 320 мм |
От 0 до 350 мм |
- |
|
Измерительное усилие |
От 10 до 30 мН |
(30±10) мН | ||
|
Размеры гранитного основания, мм -, длина |
600 |
600 | ||
|
- ширина |
450 |
450 | ||
|
Габаритные размеры, мм, не более, -ширина, |
465 |
450 |
885 |
651 |
|
-длина, |
180 |
600 |
745 |
143 |
|
-высота |
140 |
740 |
450 |
139 |
|
Масса, кг, не более |
5 |
115,8 |
140 |
5,9 |
|
Таблица 3 Модели п |
рибора CV-3100 | |
|
Характеристики |
CV-3100S4 CV-3100H4 CV-3100W4 |
CV-3100S8 CV-3100H8 CV-3100W8 |
|
Диапазон измерений по оси Х |
От 0 до 100 мм |
От 0 до 200 мм |
|
Разрешение по оси Х |
0,05 мкм | |
|
Допускаемое отклонение от прямолинейности перемещения по оси Х |
0,8 мкм/100 мм |
2 мкм/200 мм |
|
Пределы допускаемой абсолютной погрешности измерений длины по оси X |
±(0,8+0,01L) мкм, L- измеряемая длина (мм) |
±(0,8+0,02L) мкм, L- измеряемая длина (мм) |
|
Диапазон наклона оси Х |
±45° | |
|
Диапазон измерений по оси Z1 |
От 0 до 50 мм | |
|
Разрешение профиля по оси Z1 |
0,2 мкм | |
|
Пределы допускаемой абсолютной погрешности измерений по оси Z1 |
±(2+|4H|/100) мкм, Н-измеряемая высота, мм | |
|
Диапазон перемещений по оси Z2, мм |
От 0 до 300 |
От 0 до 500 |
От 0 до 300 |
От 0 до 500 | |||||||||
|
Разрешение оси Z2 |
1 мкм | ||||||||||||
|
Измерительное |
30 мН | ||||||||||||
|
усилие | |||||||||||||
|
Размеры гранитного | |||||||||||||
|
основания, мм | |||||||||||||
|
- длина |
600 |
1000 |
600 |
1000 | |||||||||
|
- ширина |
450 |
450 |
4 |
50 |
450 | ||||||||
|
Габаритные размеры, мм, не более, | |||||||||||||
|
-ширина, |
756 |
756 |
1156 |
766 |
766 |
1166 | |||||||
|
-длина, |
482 |
482 |
482 |
482 |
482 |
482 | |||||||
|
-высота |
966 |
1166 |
1176 |
966 |
1166 |
1176 | |||||||
|
Масса, кг, не более |
140 |
150 |
220 |
140 |
150 |
220 | |||||||
|
Таблица 4 Модели п |
рибора CV-3200 | |||||
|
Характеристики |
CV-3200S4 CV-3200H4 |
CV-3200W4 |
CV-3200S8 |
CV-3200H8 |
CV-3200W8 | |
|
Диапазон измерений по оси Х |
От 0 до 100 мм |
От 0 до 200 мм | ||||
|
Разрешение по оси Х |
0,05 мкм | |||||
|
Допускаемое отклонение от прямолинейности перемещения по оси Х |
0,8 мкм/100 мм |
2 мкм/200 мм | ||||
|
Пределы допускаемой абсолютной погрешности измерений длины по оси X |
±(0,8+0,01L) мкм, L- измеряемая длина, мм |
±(0,8+0,02L) мкм, L- измеряемая длина, мм | ||||
|
Диапазон наклона оси Х |
±45° | |||||
|
Диапазон измерений по оси Z1 |
От 0 до 60 мм | |||||
|
Разрешение профиля по оси Z1 |
0,04 мкм | |||||
|
Пределы допускаемой абсолютной погрешности измерений по оси Z1 |
±(1,6+|2H|/100) мкм, Н-измеряемая высота, мм | |||||
|
Диапазон перемещений по оси Z2, мм |
От 0 до 300 |
От 0 до 500 |
От 0 до 300 |
От 0 до 500 | ||
|
Разрешение оси Z2 |
1 мкм | |||||
|
Измерительное усилие |
30 мН | |||||
|
Размеры гранитного основания, мм -длина - ширина |
600 450 |
1000 450 |
600 450 |
1000 450 | ||
|
Габаритные размеры, мм, не более, -ширина, -длина, -высота |
756 482 966 |
756 482 1166 |
1156 482 1176 |
766 482 966 |
766 482 1166 |
1166 482 1176 |
|
Масса, кг, не более |
140 |
150 |
220 |
140 |
150 |
220 |
Таблица 5 Модели прибора CV-4500
|
Характеристики |
CV-4500S4 |
CV-4500H4 CV-4500W4 |
CV-4500S8 |
CV-4500H8 CV-4500W8 | ||||
|
Диапазон измерений по оси Х |
От 0 до 100 мм |
От 0 до 200 мм | ||||||
|
Разрешение по оси Х |
0,05 мкм | |||||||
|
Допускаемое отклонение от прямолинейности перемещения по оси Х |
0,8 мкм | |||||||
|
Пределы допускаемой абсолютной погрешности измерений длины по оси X |
± (0,8+0,01L) мкм, L- измеряемая длина (мм) |
± (0,8+0,02L) мкм, L- измеряемая длина (мм) | ||||||
|
Диапазон наклона |
±45° | |||||||
|
Диапазон измерений по оси Z1 |
От 0 до 60 мм | |||||||
|
Разрешение профиля по оси Z1 |
0,02 мкм | |||||||
|
Пределы допускаемой абсолютной погрешности измерений по оси Z1 |
±(0,8+|2H|/100) мкм, Н-измеряемая высота, мм | |||||||
|
Диапазон перемещений по оси Z2, мм |
От 0 до 300 |
От 0 до 500 |
От 0 до 300 |
От 0 до 500 | ||||
|
Разрешение оси Z2 |
1 мкм | |||||||
|
Измерительное усилие |
10, 20, 30, 40, 50 мН |
(контролируется программным обеспечением) | ||||||
|
Размеры гранитного основания, мм
|
600 450 |
1000 450 |
600 450 |
1000 450 | ||||
|
Габаритные размеры, мм, не более, -ширина, -длина, -высота |
756 482 966 |
756 482 1166 |
1156 482 1176 |
766 482 966 |
766 482 1166 |
1166 482 1176 | ||
|
Масса, кг, не более |
140 |
150 |
220 |
140 |
150 |
220 | ||
Эксплуатационные характеристики
|
Диапазон рабочих температур, -при поверке |
от 15 до 35 0С 20±2 0С |
|
Относительная влажность воздуха |
от 30 до 80 % |
|
Источник питания |
100-240 В ± 10 % 50/60 Гц |
|
Потребляемая мощность |
400 ВА |
