Принцип действия головок - преобразование линейных перемещений измерительного стержня, осуществляемое параллельно или перпендикулярно шкале в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.

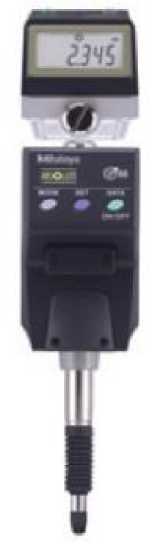

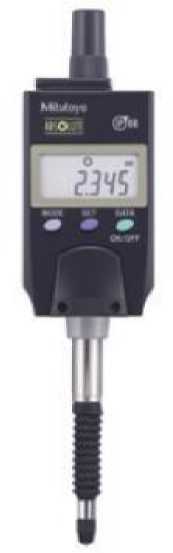

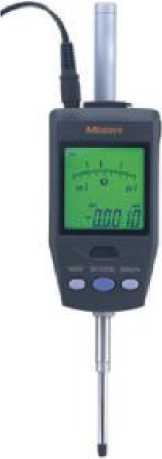

Головки серии 543 выпускаются следующих моделей: ID-S (рис. 1), ID-C (рис. 2), ID-F (рис. 3), ID-H (рис. 4), ID-B (рис. 5), ID-N (рис. 6).

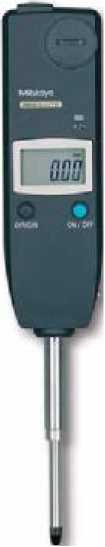

Головки серии 575 имеют модель ID-U (рис. 7).

Результаты измерений выводятся на жидкокристаллический экран передней панели головок, а также могут быть выведены на SPC-принтер. Питание головок осуществляется от встроенного источника питания, а для головок серии 543 моделей ID-F, ID-H питание осуществляется только от сетевого адаптера.

В корпус головок встроены кнопки управления, с помощью которых осуществляется ряд специальных функций: включение или выключение головки (ON/OFF), изменение направления измерений (+/-), выбор абсолютного или относительного измерения/обнуление измеренного значения (ORIGIN); измерение в предустановленном поле допуска (MODE), вывод данных на внешнее устройство (DATA); кнопка предустановки значения дисплея (PRESET/SET), вывод наибольшего или наименьшего измеренного значения (Max/Min) и др. Головки модели ID-C, имеющие переключаемый шаг дискретности, оснащены встроенной вычислительной функцией А_х + В +С_х^-1, где коэффициенты A, В и С задаются пользователем, х - перемещение измерительного стержня.

Все головки имеют различный набор кнопок управления в зависимости от выполнения различных поставленных задач.

Головки серии 543 модель ID-H имеют и могут поставляться с дистанционным пультом управления.

После установки поля допуска в головках серии 543 модели ID-F и ID-H автоматически появляется цветовая индикация жидкокристаллического экрана, показывающая находится ли измеряемый размер в поле допуска.

Шкальная индикация головок серии 543 модели ID-H и ID-F обеспечивает визуальное восприятие при контроле концентричности и плоскостности, а также для нахождения возвратной точки.

Головки серии 543 модели ID-B и ID-N имеют пыле- и влагозащищённое исполнение.

Головки серии 543 моделей ID-B и ID-N и головки серии 575 конструктивно выполнены для применения в ограниченном пространстве.

Рисунок 1 - Головки измерительные цифровые ABSOLUTE серии 543 модель ID-S

Рисунок 2 - Головки измерительные цифровые ABSOLUTE серии 543 модель ID-C

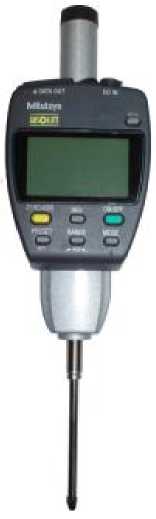

Рисунок 3 - Головки измерительные цифровые ABSOLUTE серии 543 модель ID-F

Лист № 5 Всего листов 7

Таблица 1. Основные технические характеристики головок

Продолжение таблицы 1

Примечание:

* - без учета дискретности отсчета.

Диапазон рабочих температур, °С                                от 0 до + 40.

Относительная влажность, %                                    не более 80.
