Номер по Госреестру СИ: 73980-19
73980-19 Машины координатные измерительные консольные
(MACH)
Назначение средства измерений:
Машины координатные измерительные консольные MACH (далее КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатные измерительные консольные
Рисунок № 1
Внешний вид.
Машины координатные измерительные консольные
Рисунок № 2
Внешний вид.
Машины координатные измерительные консольные
Рисунок № 3
Внешний вид.
Машины координатные измерительные консольные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 11.02.2024
Номер записи -
ID в реестре СИ - 537144
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
KO-GA-ME 12128,
Производитель
Изготовитель - Фирма "Mitutoyo Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№206 от 2019.02.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины координатные измерительные консольные (MACH)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
73980-19 Машины координатные измерительные консольные (MACH) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
73980-19 Машины координатные измерительные консольные (MACH) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
23005-13 10.08.2023 |
Головки измерительные , 1, 2, 3, 4 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30380-05 01.12.2010 |
Штангенциркули цифровые, 500, 550, 551,552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30381-05 01.12.2010 |
Приборы для измерений параметров шероховатости поверхности, Surftest серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
30381-11 03.10.2016 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
30740-05 01.01.2011 |
Микрометры цифровые, 293, 323, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30740-12 08.02.2017 |
Микрометры цифровые, 293, 323, 331, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30741-05 01.01.2011 |
Микрометры, 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30741-12 08.02.2017 |
Микрометры нониусные, 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30891-05 01.01.2011 |
Штангенциркули, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30891-12 18.04.2017 |
Штангенциркули нониусные, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30950-06 01.02.2011 |
Нутромеры трехточечные, 368, 468, 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31523-06 01.05.2011 |
Головки измерительные , 1, 2, 3, 4, 524 "Hicator" Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
3 года | |
31524-06 01.05.2011 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
31524-12 30.11.2017 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31705-06 01.05.2011 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31705-13 28.05.2023 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31706-06 01.05.2011 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31706-13 10.09.2018 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31792-06 |
Плиты поверочные, 901-112 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31795-06 01.06.2011 |
Штангенрейсмасы, 192, 506, 509, 514, 570, 574 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31796-06 01.06.2011 |
Глубиномеры микрометрические, 128, 129, 229, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31797-06 01.06.2011 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31797-13 23.08.2018 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32060-06 01.07.2011 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32060-15 23.10.2021 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32061-06 01.07.2011 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32061-12 12.10.2017 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32062-06 01.07.2011 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32062-14 03.06.2019 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32667-06 01.10.2011 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32667-15 27.12.2024 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32668-06 01.10.2011 |
Меры длины концевые плоскопараллельные, 516 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32668-14 13.05.2024 |
Меры длины концевые плоскопараллельные, 516, 611, 613 и ZERO CERA BLOCK Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32855-06 01.11.2011 |
Уровни брусковые и рамные, 960 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32856-06 01.11.2011 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32856-13 10.08.2023 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32857-06 01.11.2011 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32857-14 05.02.2019 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32883-06 01.11.2011 |
Микрометры рычажные , 107, 510, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32883-15 23.01.2020 |
Микрометры рычажные , 107, 510 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32884-06 01.11.2011 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32884-13 10.08.2023 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
33793-07 01.03.2012 |
Головки микрометрические цифровые, 164, 227, 350 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
33794-07 01.03.2012 |
Головки микрометрические, 148, 152, 197 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
33795-07 01.03.2012 |
Плиты поверочные, 517 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34309-07 01.04.2012 |
Проекторы измерительные, 172, 302, 303 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34309-14 15.02.2024 |
Проекторы измерительные, 302, 303, 304 и 172 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
34573-07 01.05.2012 |
Длиномеры вертикальные, 318 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34577-07 01.05.2012 |
Проекторы измерительные, 304, 305 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35124-07 01.07.2012 |
Рулетки цифровые, 216 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35140-07 01.07.2012 |
Датчики линейных перемещений с отсчетными устройствами, 519, 542, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35269-07 |
Пластины плоские стеклянные, ПИ60 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
49048-12 14.02.2017 |
Нутромеры трехточечные, 368 Holtest, 468 DIGIMATIC, 568 BOREMATIC Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
49805-12 05.05.2017 |
Штангенциркули, ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54125-13 15.06.2023 |
Головки измерительные цифровые, ABSOLUTE серии 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54174-13 15.06.2023 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
54644-13 15.06.2023 |
Глубиномеры микрометрические, 128, 129, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54803-13 10.09.2018 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
56792-14 06.03.2019 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
56896-14 15.02.2024 |
Меры для поверки приборов для измерений контура поверхности, Нет данных Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
57260-14 15.02.2024 |
Приборы для измерений параметров контура поверхности, Contracer серии 218 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
57403-14 15.02.2024 |
Приборы для измерений шероховатости и контура поверхности, Formtracer серии 525 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
58439-14 26.07.2024 |
Приборы для измерений отклонений формы и расположения поверхностей, ROUNDTEST серии 211 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
60026-15 27.12.2024 |
Скобы с отсчетным устройством, 201, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
63689-16 12.04.2021 |
Машины координатные измерительные портальные, CRYSTA-Apex серии 191, Crysta-Plus серии 196 и STRATO-Apex серии 355 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
64249-16 16.06.2026 |
Машины координатные измерительные портальные, LEGEX серии 356 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
65122-16 15.09.2026 |
Приборы для поверки измерительных головок и датчиков, 170, 521 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
67237-17 14.04.2022 |
Системы видеоизмерительные, Quick Scope серии 359 и Quick Image серии 361 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
71241-18 21.05.2024 |
Микрометры, 102, 103, 104, 105, 118, 119, 193, 227, 293, 340, 389, 406 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
31524-18 20.08.2023 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72374-18 06.09.2024 |
Нутромеры, 368, 468 и 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72366-18 06.09.2024 |
Штангенциркули, 160, 500, 505, 530, 531, 532, 533, 534, 550, 551, 552 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
54803-18 06.09.2023 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
73980-19 11.02.2024 |
Машины координатные измерительные консольные, MACH Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
74240-19 01.03.2024 |
Микрометры, 111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76274-19 27.09.2024 |
Приборы для поверки измерительных головок и датчиков, i-Checker Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76012-19 12.09.2024 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
31706-20 03.02.2025 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
77690-20 28.02.2025 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
77685-20 |
Угломеры цифровые, Pro 360 (мод. 950-317) и Pro 3600 (мод. 950-318) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78139-20 27.04.2025 |
Глубиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32062-20 27.04.2025 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78378-20 29.05.2025 |
Головки измерительные цифровые, ABSOLUTE серий 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78938-20 12.08.2025 |
Приборы для измерений параметров контура и шероховатости поверхности, Formtracer AVANT Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
78907-20 07.08.2025 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79033-20 01.09.2025 |
Штангенциркули, 536, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Машины координатные измерительные консольные MACH (далее КИМ) оснащены базовым программным обеспечением MCOSMOS или MiCAT Planner. Вычислительные алгоритмы MCOSMOS и MiCAT Planner расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
MCOSMOS |
MiCAT Planner |
Номер версии (идентификационный номер) ПО |
не ниже 4Х |
не ниже 1X |
Цифровой идентификатор ПО |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. WIBU (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на корпус КИМ методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 7 Всего листов 7
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным консольным MACH.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм
Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по документу МП № 203-16-2018 «Машины координатные измерительные консольные MACH. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 марта 2018 г.
Основные средства поверки:
- концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011
-керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Mitutoyo Corporation, Япония
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan
Тел.: 81(044)813-8230
Факс: 81(044)813-8231
Заявитель
ООО «Митутойо РУС»
ИНН 7723820978
Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: 8 (495) 745-07-52
E-mail: info@mitutoyo.ru Web-сайт: www.mitutoyo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: 8 (495) 437-55-77, факс: 8 (495) 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Машины координатные измерительные MACH изготавливаются в трех исполнениях MACH V, MACH Ko-ga-me, и MACH 3A и нескольких типоразмерах, отличающихся диапазоном измерения и метрологическими характеристиками.
Три направляющие измерительной машин MACH образуют декартову базовую систему координат X,Y,Z, в которой перемещается трехмерная контактная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности.
Конструкция машины MACH V консольная, с неподвижным измерительным столом и массивным основанием. КИМ оснащаются поворотной головкой Renishaw PH10MQ, на которую устанавливаются контактные измерительные датчики Renishaw TP7M или SP25M с набором щупов различного диаметра и формы.
Конструкция машины MACH Ko-ga-me консольная, машина опционально комплектуется специальной подставкой или монтируются на обрабатывающий станок. КИМ оснащаются стационарной головкой Renishaw PH6, на которую устанавливаются контактные измерительные датчики Renishaw TP200 или SP25M с набором щупов различного диаметра и формы.
Конструкция машины MACH 3A консольная с горизонтальной пинолью, шкаф управления и ПК установлены в пылезащищенной стойке с теплообменником, машина опционально комплектуется поворотным столом. КИМ оснащаются поворотной головкой Renishaw PH10MQ, на которую устанавливаются контактные измерительные датчики Renishaw TP7M, TP20 или SP25M с набором щупов различного диаметра и формы.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления с возможностью переключения скорости хода. Автоматический режим ЧПУ реализуется от компьютерной рабочей станции, по заранее составленной программе. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.
Опломбирование корпуса машин от несанкционированного доступа не предусмотрено.

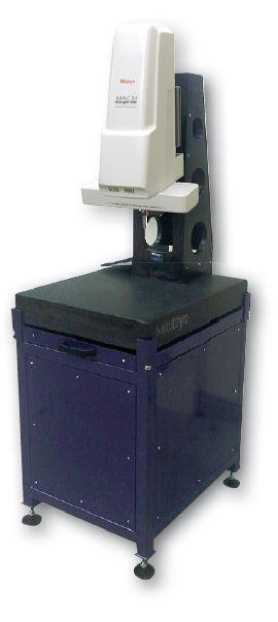

Рисунок 1 - Общий вид машин координатных измерительных консольных MACH Ko-ga-me со специальной подставкой

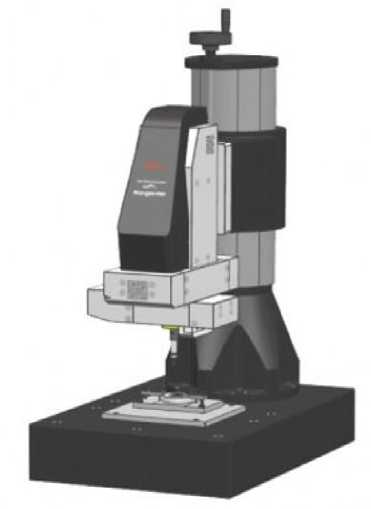

Рисунок 2 - Общий вид машин координатных измерительных консольных MACH Ko-ga-me монтирующиеся на обрабатывающий станок
| MACH ЗЛ «53
Mitutoyo

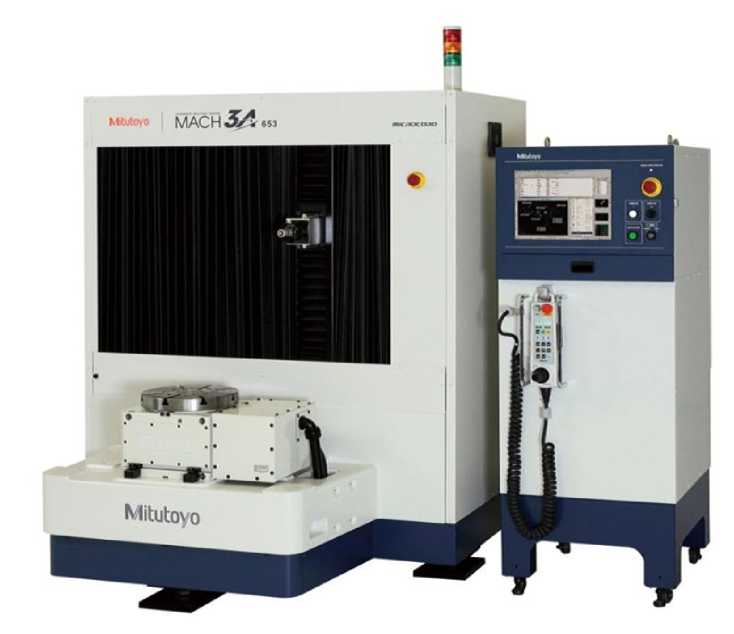

Рисунок 3 - Общий вид машин координатных измерительных консольных MACH 3A

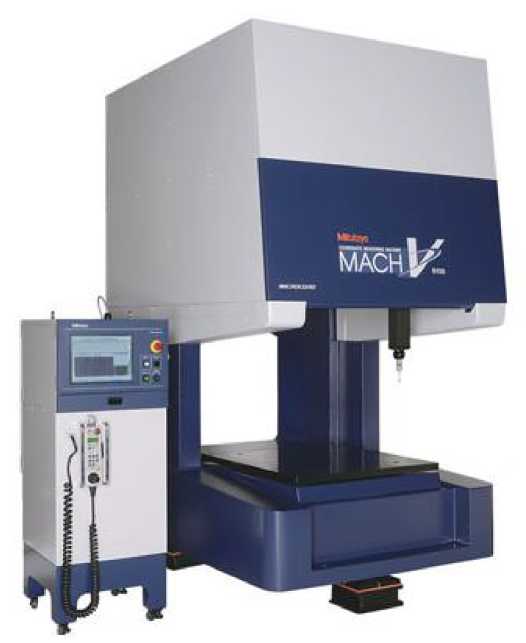

Рисунок 4 - Общий вид машин координатных измерительных консольных машин MACH V
Таблица 6 -
Наименование |
Обозначение |
Количество |
Машина координатная измерительная консольная MACH |
1 шт. | |
Пульт управления |
- |
1 шт. |
Шкаф управления |
1 шт. | |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП № 203-162018 |
1 экз. |
Приспособления для закрепления измеряемой детали1-* |
1 компл. | |
Комплект сменных измерительных наконечников1* |
1 компл. | |
1) - поставляется по дополнительному заказу |
Таблица 2 - Основные технические и метрологические характеристики машин консольных КИМ
Наименование КИМ |
Модель КИМ |
Диапазон измерений, мм |
Г абаритные размеры, мм |
Масса, не более, кг | ||||
X |
Y |
Z |
длина |
ширина |
высота | |||
MACH KO-GA-ME |
12128-3V |
От 0 до 120 |
От 0 до 120 |
От 0 до 80 |
385 |
375 |
705 |
40 |
12128 |
От 0 до 120 |
От 0 до 120 |
От 0 до 80 |
376 |
435 |
750 |
40 | |
MACH 3A |
653 |
От 0 до 600 |
От 0 до 500 |
От 0 до 285 |
1915 |
1280 |
1920 |
1500 |
6104 |
От 0 до 600 |
От 0 до 1000 |
От 0 до 380 |
1915 |
1590 |
2550 |
2100 | |
MACH V |
9106 |
От 0 до 900 |
От 0 до 1000 |
От 0 до 600 |
1480 |
2945 |
2900 |
4130 |
Таблица 3 - Пределы допускаемой абсолютной объемной погрешности MPEe консольных КИМ
Наименование КИМ |
Модель КИМ |
Контактный измерительный датчик | |||
TP200 |
SP25M |
TP7M |
TP20 | ||
MACH KO-GA-ME |
12128-3V |
±(2,7+6,4<L/1000) |
±(2,7+6,4<L/1000) |
- |
- |
12128 |
±(2,3+5,7<L/1000) |
±(2,3+5,7-L/1000) |
- |
- | |
MACH 3A |
653 |
- |
±(2,5+4,5<L/1000) |
±(2,8+4,5<L/1000) |
±(3,0+4,2<L/1000) |
6104 |
- |
- | |||
MACH V |
9106 |
- |
±(2,9+4,3<L/1000) |
±(2,9+4,3<L/1000) |
- |
где L - измеряемая длина в мм
Таблица 4 - Пределы допускаемой абсолютной погрешности измерительной головки МРЕР консольных КИМ
Наименование КИМ |
Модель КИМ |
Контактный измерительный датчик | |||
TP200 |
SP25M |
TP7M |
TP20 | ||
MACH KO-GA-ME |
12128-3V |
±2,2 |
±2,2 |
- |
- |
KGM12128 |
±2,0 |
±2,0 |
- |
- | |
MACH 3A |
653 |
- |
±2,2 |
±2,5 |
±2,7 |
6104 |
- |
±2,5 |
±2,7 |
- | |
MACH V |
9106 |
- |
±2,2 |
±2,5 |
- |
Таблица 5 - Эксплуатационные характеристики ' |
КИМ |
Эксплуатационные характеристики |
Машины координатные измерительные консольные |
Нормальная область значений температуры при поверке, °C |
от +15°С до +25°С |
Диапазон рабочих температур, °C |
от +10°С до +15°С и от +25°С до +35°С |
Допускаемое изменение температуры °С/ч °С/24ч |
2 |
10 | |
Допустимая влажность воздуха при измерении, % не более |
85% без конденсата |
Требования к электропитанию | |
Напряжение, В |
220±22 |
Частота, Гц |
50 / 60 |
