Номер по Госреестру СИ: 56896-14
56896-14 Меры для поверки приборов для измерений контура поверхности
(Нет данных)
Назначение средства измерений:
Меры для поверки приборов для измерений контура поверхности (далее - меры) предназначены для хранения и передачи единицы длины в области измерений геометрических параметров профиля поверхности деталей в лабораторных условиях.

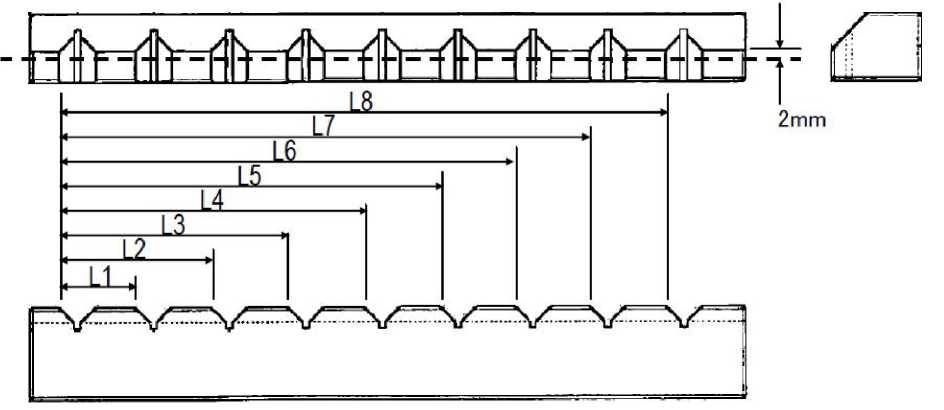

Внешний вид.
Меры для поверки приборов для измерений контура поверхности
Рисунок № 1

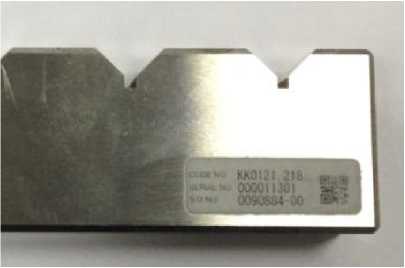

Внешний вид.
Меры для поверки приборов для измерений контура поверхности
Рисунок № 2

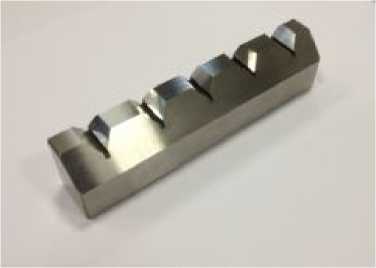

Внешний вид.
Меры для поверки приборов для измерений контура поверхности
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.02.2024
Номер записи -
ID в реестре СИ - 369678
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, Мера для поверки проборов , Мера для поверки приборов для измерений контура поверхности, контура поверхности, -,
Производитель
Изготовитель - Фирма "Mitutoyo Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№377 от 2014.03.27 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 24253-14,56895-14 по 56908-14,56917-14,39141-14,56929-14,56943-14)
№245 от 2019.02.15 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Меры для поверки приборов для измерений контура поверхности (Нет данных)
