Номер по Госреестру СИ: 78938-20
78938-20 Приборы для измерений параметров контура и шероховатости поверхности
(Formtracer AVANT)
Назначение средства измерений:
Приборы для измерений параметров контура и шероховатости поверхности Formtracer AVANT (далее по тексту - приборы) предназначены для измерений профиля поверхности различных деталей и (или) параметров шероховатости, а также для определения в измеренных профилях геометрических параметров.
Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 1
Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 2
Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 3
Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 4
Программное обеспечение
Приборы имеют в своем составе программное обеспечение (ПО) Formtracepak и McubeMap, разработанные для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Formtracepak |
McubeMap |
Номер версии (идентификационный номер) ПО, не ниже |
5.00 |
1.00 |
Цифровой идентификатор ПО |
- |
- |
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров контура и шероховатости поверхности Formtracer AVANTГосударственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657.
Техническая документация фирмы Mitutoyo Corporation, Япония
Поверка
Поверкаосуществляется по документу МП 203-07-2020 «Приборы для измерений параметров контура и шероховатости поверхности Formtracer AVANT. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 марта 2020 г.
Основные средства поверки: мера для поверки приборов для измерений контура поверхности (Рег. № 56896-14); меры шероховатости 1-го разряда по Государственной поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной приказом Росстандарта 06 ноября 2019 г. №2657.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма и/или голографической наклейки поверителя наносится на свидетельство о поверке.
Заявитель
ООО «Митутойо РУС», г. МоскваИНН 7723820978
Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: 8 (495) 745-07-52
E-mail: info@mitutoyo.ru
Web-сайт: www.mitutoyo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, сапфировым или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления и оценки (в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей).
Приборы выпускаются в следующих модификациях: Formtracer AVANT FTA-XXS3000, Formtracer AVANT FTA-XXC3000, Formtracer AVANT FTA-XXC4000, Formtracer AVANT FTA-XXD3000, Formtracer AVANT FTA-XXD4000, которые различаются визуально, метрологическими и техническими характеристиками, а так же набором измеряемых параметров, и где XX - обозначение типаразмера (высота колонны, размер гранитного основания, диапазон перемещения по оси X).
Прибор состоит из привода, датчика, консоли, колонны с гранитным основанием, системы управления и оценки результатов измерений на базе персонального компьютера (ПК).
На гранитном основании смонтирована колонна с вертикальными направляющими (ось Z2), на которой установлен привод с горизонтальной направляющей (ось Х), на который в свою очередь, крепится датчик с закрепленной на нем консолью со щупом или щупом (ось Z1). Управление всеми перемещениями осуществляется мышкой или джойстиком при помощи меню на экране монитора.
Приборы модификаций Formtracer AVANT FTA-XXC3000 и Formtracer AVANT FTA-XXC4000 оснащаются датчиком для измерений параметров контура поверхности. Приборы модификации Formtracer AVANT FTA-XXS3000 оснащаются датчиком для измерений параметров шероховатости поверхности. Приборы модификаций Formtracer AVANT FTA-XXD3000 и Formtracer AVANT FTA-XXD4000 оснащаются датчиком для измерений параметров контура и датчиком для измерений параметров шероховатости поверхности (C-3000 или С-4000 и S-3000). Приборы модификаций Formtracer AVANT FTA-XXC3000 и Formtracer AVANT FTA-XXC4000 по дополнительному заказу могут поставляться с функцией измерений шероховатости поверхности (S-3000). Приборы модификаций Formtracer AVANT FTA-XXS3000 по дополнительному заказу могут поставляться с функцией измерений контура поверхности (C-3000 или С-4000).
Приборы могут оснащаться колонной 300 мм, 500 мм или 700 мм в зависимости от выбранного исполнения.
Приборы по дополнительному заказу оснащаются столиками с поперечным перемещением и с возможностью нивелировки и поворота измеряемой детали с ручным приводом, а также различными зажимными приспомоблениями. Опционально поперечная ось, а также поворотные оси для вращения детали могут оснащаться электроприводом.
Приводы приборов Formtracer AVANT оснащены регулировкой угла наклона привода.
Датчик S-3000 на приборах модификаций Formtracer AVANT FTA-XXS3000, Formtracer AVANT FTA-XXD3000, Formtracer AVANT FTA-XXD4000 может поворачиваться на 90° вокруг вертикальной оси для обеспечения поперечного трассирования (рис. 4), а также может поворачиваться на необходимый угол относительно своей оси, в том числе и на угол 180° в ручном или автоматическом режиме в зависимости от исполнения.
Приборы Formtracer AVANT имеющие в названии модификации обозначение «-D», например, Formtracer AVANT FTA-H8C4000-D, предназначены для стран, использующих электрические цепи с напряжением 220 В.
Общий вид приборов представлен на рисунках 1-3.
Пломбировка приборов от несанкционированного доступа не предусмотрена.

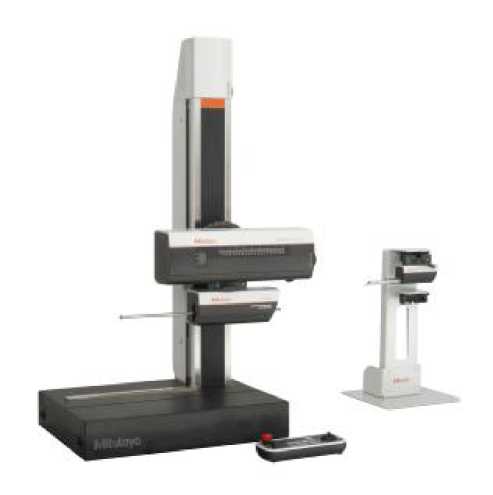

Рисунок 1 - Общий вид приборов для измерений параметров контура поверхности
Formtracer AVANT FTA-XXC3000-D и Formtracer AVANT FTA-XXC4000

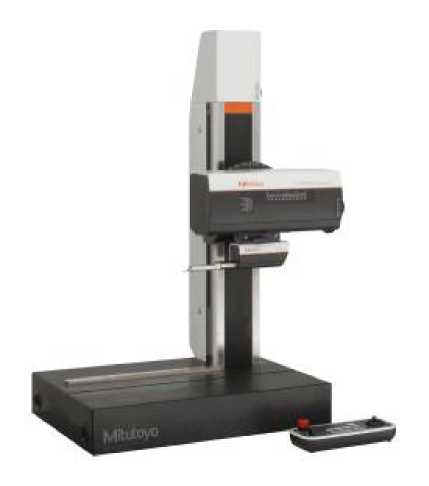

Рисунок 2 - Общий вид приборов для измерений параметров шероховатости поверхности
Formtracer AVANT FTA-XXS3000

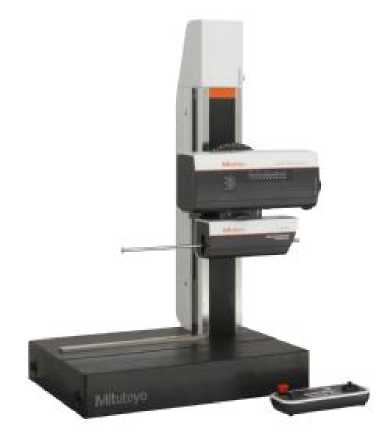

Рисунок 3 - Общий вид приборов для измерений параметров контура и шероховатости поверхности Formtracer AVANT FTA-XXD3000 и Formtracer AVANT FTA-XXD4000

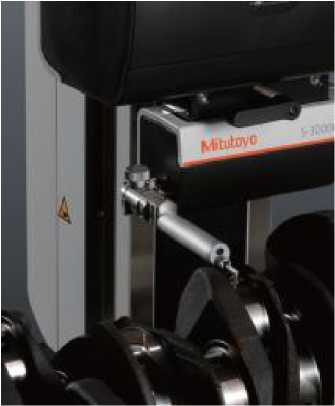

Рисунок 4 - Поворот щуповой системы на 90°
Таблица 9 - Комплектность приборов Formtracer AVANT
Наименование |
Обозначение |
Количество |
Прибор для измерений параметров контура и шероховатости поверхности: Блок привода Гранитное основание с колонной Контроллер Система управления и оценки с предустановленным ПО Консоль для щупов для измерения контура |
Formtracer AVANT FTA-ХXS3000, Formtracer AVANT FTA-XXC3000, Formtracer AVANT FTA-XXC4000, Formtracer AVANT FTA-XXD3000, Formtracer AVANT FTA-XXD4000 |
1 или 21) шт. 1 шт. 1 шт. 1 шт. , 2) 1 шт |
Стандартный щуп для измерений контура (длина консоли 275 мм, вылет 20 мм, радиус наконечника 25 мкм, угол 12°)3) |
- |
1 шт. |
Стандартный щуп для измерений шероховатости (длина консоли 45 мм, вылет 10 мм, радиус наконечника 2 мкм, угол 60°)4) |
- |
1 шт. |
Стандартный щуп для измерений контура (длина консоли 275 мм, вылет 20 мм, радиус наконечника 25 мкм, угол 30°)5) |
- |
1 шт. |
Набор для калибровки |
— |
1 шт. |
Руководство по эксплуатации |
— |
1 экз. |
Методика поверки |
МП 203-07-2020 |
1 экз. |
|
приборов Formtracer AVANT приведены в таблицах 2-7
Таблица 2 - приборов Formtracer AVANT FTA-XXS3000
Наименование характерстики |
Значение | |
Модификация |
FTA- FTA- FTA- FTA- S4S3000 H4S3000 W4S3000 L4S3000 |
FTA- FTA- FTA- FTA- S8S3000 H8S3000 W8S3000 L8S3000 |
Диапазон измерений линейных размеров по оси Z1, мкм |
От 0 до 800/от 0 до 80/от 0 до 8 | |
Разрешение по оси Z1, мкм |
0,01 (800) / 0,001 (80) / 0,0001 (8) | |
Диапазон измерений линейных размеров по оси X, мм |
от 0,08 до 100 |
от 0,08 до 200 |
Разрешение по оси X, мкм |
0,05 | |
Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм |
(0,05+0,001L), где L - длина измерения в мм |
(0,1+0,002L), где L - длина измерения в мм |
Предел допускаемой основной относительной погрешности измерений параметра шероховатости Ra, % |
2 | |
Параметры шероховатости |
Ra, Rc, Ry, Rz, Rmax, R3z, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 6c, mr, tp, Htp, Lo, Lr, Ppi, HSC, Да, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Xa, Xq, R, AR, Rx, W, AW, Wx, Wte | |
ЩУп |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) | |
Фильтры |
Гаусс, 2CR75, PC75 | |
Отсечка шага Xc, мм |
0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 |
Наименование характеристики |
Значение | |
Модификация |
FTA- FTA- FTA- FTA- S4C3000 H4C3000 W4C3000 L4C3000 |
FTA- FTA- FTA- FTA- S8C3000 H8C3000 W8C3000 L8C3000 |
Диапазон измерений линейных размеров по оси Z1, мм |
от 0,1 до 60 | |
Разрешение по оси Z1, мкм |
0,04 | |
Пределы допускаемой абсолютной погрешности измерений по оси Z1, мкм |
±(1,2 + 2 | H | / 100), где Н - высота от горизонтального положения консоли в мм | |
Диапазон измерений линейных размеров по оси X, мм |
от 0,1 до 100 |
от 0,1 до 200 |
Разрешение по оси X, мкм |
0,05 | |
Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм |
0,8 |
2 |
Пределы допускаемой абсолютной погрешности измерений по оси X, мкм |
±(1,0 + 0,008Ъ), где L - длина измерения в мм |
±(1,0 + 0,014 L), где L - длина измерения в мм |
Таблица 4 - Метрологические характеристики приборов Formtracer AVANT FTA-XXC4000
Наименование характеристики |
Значение | |||||||
Модификация |
FTA-S4C4000 |
FTA-H4C4000 |
FTA-W4C4000 |
FTA-L4C4000 |
FTA-S8C4000 |
FTA-H8C4000 |
FTA-W8C4000 |
FTA-L8C4000 |
Диапазон измерений линейных размеров по оси Z1, мм |
от 0,1 до 60 | |||||||
Разрешение по оси Z1, мкм |
0,02 | |||||||
Пределы допускаемой абсолютной погрешности измерений по оси Z1, мкм |
±(0,8 + 2 | H | / 100), где Н - высота от горизонтального положения консоли в мм | |||||||
Диапазон измерений линейных размеров по оси X, мм |
от 0,1 до 100 |
от 0,1 до 200 | ||||||
Разрешение по оси X, мкм |
0,05 | |||||||
Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм |
0,8 |
2 | ||||||
Пределы допускаемой абсолютной погрешности измерений по оси X, мкм |
±(1,0 + 0,008 L), где L - длина измерения в мм |
±(1,0 + 0,014 L), где L |
- длина измерения в мм |
Наименование характеристики |
Значение | |
Модификация |
FTA- FTA- FTA- FTA- S4D3000 H4D3000 W4D3000 L4D3000 |
FTA- FTA- FTA- FTA- S8D3000 H8D3000 W8D3000 L8D3000 |
Диапазон измерений линейных размеров по оси Z1 (контур), мм |
от 0,1 до 60 | |
Разрешение по оси Z1 (контур), мкм |
0,04 | |
Диапазон измерений линейных размеров по оси Z1 (шероховатость), мкм |
От 0 до 800/от 0 до 80/от 0 до 8 | |
Разрешение по оси Z1 (шероховатость), мкм |
0,01 (800) / 0,001 (80) / 0,0001 (8) | |
Пределы допускаемой абсолютной погрешности измерений по оси Z1, мкм |
±(1,2 + 2 | H | / 100), где Н - высота от горизонтального положения консоли в мм | |
Диапазон измерений линейных размеров по оси X, мм |
от 0,08 до 100 |
от 0,08 до 200 |
Разрешение по оси X, мкм |
0,05 | |
Предел допускаемого отклонения от прямолинейности перемещения по оси X (контур), мкм |
0,8 |
2 |
Предел допускаемого отклонения от прямолинейности перемещения по оси X (шероховатость), мкм |
(0,05+0,001L), где L - длина измерения в мм |
(0,1+0,002L), где L - длина измерения в мм |
Пределы допускаемой абсолютной погрешности измерений по оси X, мкм |
±(1,0 + 0,008 L), где L - длина измерения в мм |
±(1,0 + 0,014 L), где L - длина измерения в мм |
Предел допускаемой основной относительной погрешности измерений параметра шероховатости Ra, % |
2 | |
Параметры шероховатости |
Ra, Rc, Ry, Rz, Rmax, R3z, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 6c, mr, tp, Htp, Lo, Lr, Ppi, HSC, Да, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Xa, Xq, R, AR, Rx, W, AW, Wx, Wte | |
ЩУп |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) | |
Фильтры |
Гаусс, 2CR75, PC75 | |
Отсечка шага Xc, мм |
0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 |
Наименование характеристики |
Значение | |
Модификация |
FTA- FTA- FTA- FTA- S4D4000 H4D4000 W4D4000 L4D4000 |
FTA- FTA- FTA- FTA- S8D4000 H8D4000 W8D4000 L8D4000 |
Диапазон измерений линейных размеров по оси Z1 (контур), мм |
от 0,1 до 60 | |
Разрешение по оси Z1 (контур), мкм |
0,02 | |
Диапазон измерений линейных размеров по оси Z1 (шероховатость), мкм |
От 0 до 800/от 0 до 80/от 0 до 8 | |
Разрешение по оси Z1 (шероховатость), мкм |
0,01 (800) / 0,001 (80) / 0,0001 (8) | |
Пределы допускаемой абсолютной погрешности измерений по оси Z1, мкм |
±(0,8 + 2 | H | / 100), где Н - высота от горизонтального положения консоли в мм | |
Диапазон измерений линейных размеров по оси X, мм |
от 0,08 до 100 |
от 0,08 до 200 |
Разрешение по оси X, мкм |
0,05 | |
Предел допускаемого отклонения от прямолинейности перемещения по оси X (контур), мкм |
0,8 |
2 |
Предел допускаемого отклонения от прямолинейности перемещения по оси X (шероховатость), мкм |
(0,05+0,001L), где L - длина измерения в мм |
(0,1+0,002L), где L - длина измерения в мм |
Пределы допускаемой абсолютной погрешности измерений по оси X, мкм |
±(1,0 + 0,008 L), где L - длина измерения в мм |
±(1,0 + 0,014 L), где L - длина измерения в мм |
Предел допускаемой основной относительной погрешности измерений параметра шероховатости Ra, % |
2 | |
Параметры шероховатости |
Ra, Rc, Ry, Rz, Rmax, R3z, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 6c, mr, tp, Htp, Lo, Lr, Ppi, HSC, Да, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Xa, Xq, R, AR, Rx, W, AW, Wx, Wte | |
ЩУп |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) | |
Фильтры |
Гаусс, 2CR75, PC75 | |
Отсечка шага Xc, мм |
0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 |
Наименование характеристики |
Значение | |||||||
Модификация |
FTA-S4S3000 FTA-S4C3000 FTA-S4C4000 FTA-S4D3000 FTA-S4D4000 |
FTA-H4S3000 FTA-H4C3000 FTA-H4C4000 FTA-H4D3000 FTA-H4D4000 |
FTA-W4S3000 FTA-W4C3000 FTA-W4C4000 FTA-W4D3000 FTA-W4D4000 |
FTA-L4S3000 FTA-L4C3000 FTA-L4C4000 FTA-L4D3000 FTA-L4D4000 |
FTA-S4S3000 FTA-S4C3000 FTA-S4C4000 FTA-S4D3000 FTA-S4D4000 |
FTA-H4S3000 FTA-H4C3000 FTA-H4C4000 FTA-H4D3000 FTA-H4D4000 |
FTA-W4S3000 FTA-W4C3000 FTA-W4C4000 FTA-W4D3000 FTA-W4D4000 |
FTA-L4S3000 FTA-L4C3000 FTA-L4C4000 FTA-L4D3000 FTA-L4D4000 |
Диапазон перемещений по оси Z2, мм |
от 0,1 до 300 |
от 0,1 до 500 |
от 0,1 до 700 |
от 0,1 до 300 |
от 0,1 до 500 |
от 0,1 до 700 | ||
Разрешение по оси Z2, мкм | ||||||||
Размер гранитного основания, мм, не более Длина Ширина |
6 4 |
00 50 |
1000 450 |
600 450 |
1000 450 | |||
Габаритные размеры, мм, не более Длина Ширина Высота |
760 485 970 |
760 485 1170 |
1160 485 1180 |
1160 495 1430 |
770 485 970 |
770 485 1170 |
1170 485 1180 |
1170 495 1430 |
Масса, кг, не более |
140 |
150 |
220 |
270 |
140 |
150 |
220 |
270 |
Примечание:Пояснение обозначений в модификациях приборов S4 - X=100 мм, Z2=300 мм, длина гранитного основания 600 мм, S8 - X=200 мм, Z2=300 мм, длина гранитного основания 600 мм, H4 - X=100 мм, Z2=500 мм, длина гранитного основания 600 мм, H8 - X=200 мм, Z2=500 мм, длина гранитного основания 600 мм, W4 -X=100 мм, Z2=500 мм, длина гранитного основания 1000 мм, W8 -X=200 мм, Z2=500 мм, длина гранитного основания 1000 мм, L4 -X=100 мм, Z2=700 мм, длина гранитного основания 1000 мм, L8 -X=200 мм, Z2=700 мм, длина гранитного основания 1000 мм. |
Таблица 8 - Эксплуатационные характеристики приборов Formtracer AVANT
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С -относительная влажность воздуха (без конденсата), % |
от +18 до +22 от 20 до 80 |
Диапазон температур при хранении, °C |
от -10 до +50 |
Допустимая влажность воздуха при хранении (без конденсата), % |
от 5 до 90 |
Параметры электрического питания: | |
-напряжение переменного тока, В |
от 200 до 240 |
-частота переменного тока, Гц |
от 50 до 60 |
Мощность, В^А |
400 |
