Номер по Госреестру СИ: 77690-20
77690-20 Приборы для измерений параметров шероховатости поверхности
(Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178)
Назначение средства измерений:
Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа).

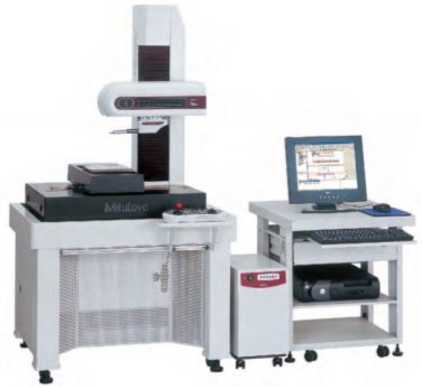

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 1

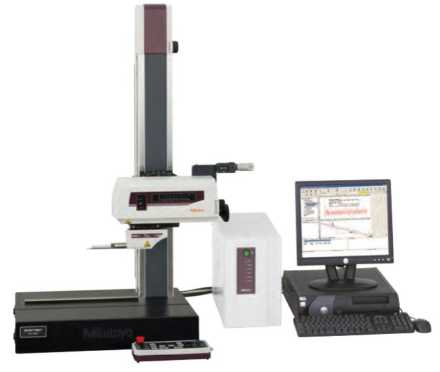

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 2

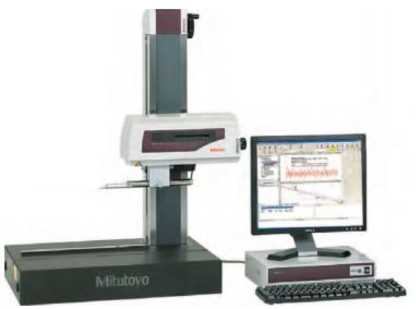

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 3

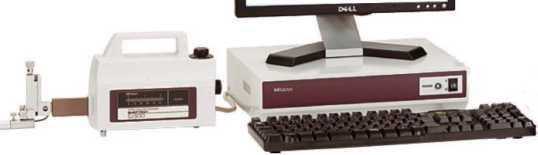

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 4

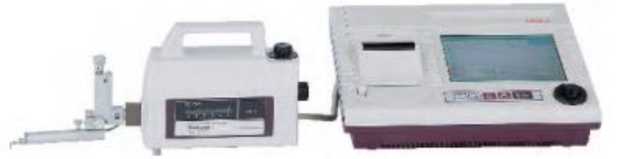

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 5

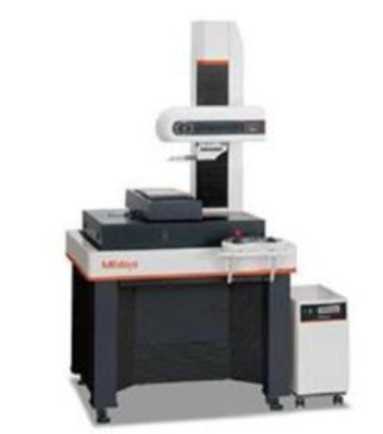

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 6
Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 7
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства - 28.02.2025
Номер записи - 176560
ID в реестре СИ - 1140656
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Surftest SV-3200S4, Surftest SV-3200, Surftest SV-210, Surftest SJ-500P, Surftest SJ-500, Surftest SJ-210,
Производитель
Изготовитель - Фирма "Mitutoyo Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 23
Выдано извещений - 1
Кол-во периодических поверок - 12
Кол-во средств измерений - 7
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№433 от 2020.03.03 Приказ об утверждении типов средств измерений
Наличие аналогов СИ: Приборы для измерений параметров шероховатости поверхности (Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Mitutoyo Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
23005-13 10.08.2023 |
Головки измерительные , 1, 2, 3, 4 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30380-05 01.12.2010 |
Штангенциркули цифровые, 500, 550, 551,552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30381-05 01.12.2010 |
Приборы для измерений параметров шероховатости поверхности, Surftest серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
30381-11 03.10.2016 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
30740-05 01.01.2011 |
Микрометры цифровые, 293, 323, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30740-12 08.02.2017 |
Микрометры цифровые, 293, 323, 331, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30741-05 01.01.2011 |
Микрометры, 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30741-12 08.02.2017 |
Микрометры нониусные, 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30891-05 01.01.2011 |
Штангенциркули, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30891-12 18.04.2017 |
Штангенциркули нониусные, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30950-06 01.02.2011 |
Нутромеры трехточечные, 368, 468, 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31523-06 01.05.2011 |
Головки измерительные , 1, 2, 3, 4, 524 "Hicator" Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
3 года | |
31524-06 01.05.2011 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
31524-12 30.11.2017 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31705-06 01.05.2011 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31705-13 28.05.2023 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31706-06 01.05.2011 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31706-13 10.09.2018 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31792-06 |
Плиты поверочные, 901-112 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31795-06 01.06.2011 |
Штангенрейсмасы, 192, 506, 509, 514, 570, 574 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31796-06 01.06.2011 |
Глубиномеры микрометрические, 128, 129, 229, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31797-06 01.06.2011 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31797-13 23.08.2018 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32060-06 01.07.2011 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32060-15 23.10.2021 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32061-06 01.07.2011 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32061-12 12.10.2017 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32062-06 01.07.2011 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32062-14 03.06.2019 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32667-06 01.10.2011 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32667-15 27.12.2024 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32668-06 01.10.2011 |
Меры длины концевые плоскопараллельные, 516 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32668-14 13.05.2024 |
Меры длины концевые плоскопараллельные, 516, 611, 613 и ZERO CERA BLOCK Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32855-06 01.11.2011 |
Уровни брусковые и рамные, 960 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32856-06 01.11.2011 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32856-13 10.08.2023 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32857-06 01.11.2011 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32857-14 05.02.2019 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32883-06 01.11.2011 |
Микрометры рычажные , 107, 510, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32883-15 23.01.2020 |
Микрометры рычажные , 107, 510 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32884-06 01.11.2011 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32884-13 10.08.2023 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
33793-07 01.03.2012 |
Головки микрометрические цифровые, 164, 227, 350 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
33794-07 01.03.2012 |
Головки микрометрические, 148, 152, 197 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
33795-07 01.03.2012 |
Плиты поверочные, 517 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34309-07 01.04.2012 |
Проекторы измерительные, 172, 302, 303 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34309-14 15.02.2024 |
Проекторы измерительные, 302, 303, 304 и 172 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
34573-07 01.05.2012 |
Длиномеры вертикальные, 318 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34577-07 01.05.2012 |
Проекторы измерительные, 304, 305 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35124-07 01.07.2012 |
Рулетки цифровые, 216 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35140-07 01.07.2012 |
Датчики линейных перемещений с отсчетными устройствами, 519, 542, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35269-07 |
Пластины плоские стеклянные, ПИ60 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
49048-12 14.02.2017 |
Нутромеры трехточечные, 368 Holtest, 468 DIGIMATIC, 568 BOREMATIC Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
49805-12 05.05.2017 |
Штангенциркули, ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54125-13 15.06.2023 |
Головки измерительные цифровые, ABSOLUTE серии 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54174-13 15.06.2023 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
54644-13 15.06.2023 |
Глубиномеры микрометрические, 128, 129, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54803-13 10.09.2018 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
56792-14 06.03.2019 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
56896-14 15.02.2024 |
Меры для поверки приборов для измерений контура поверхности, Нет данных Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
57260-14 15.02.2024 |
Приборы для измерений параметров контура поверхности, Contracer серии 218 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
57403-14 15.02.2024 |
Приборы для измерений шероховатости и контура поверхности, Formtracer серии 525 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
58439-14 26.07.2024 |
Приборы для измерений отклонений формы и расположения поверхностей, ROUNDTEST серии 211 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
60026-15 27.12.2024 |
Скобы с отсчетным устройством, 201, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
63689-16 12.04.2021 |
Машины координатные измерительные портальные, CRYSTA-Apex серии 191, Crysta-Plus серии 196 и STRATO-Apex серии 355 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
64249-16 16.06.2026 |
Машины координатные измерительные портальные, LEGEX серии 356 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
65122-16 15.09.2026 |
Приборы для поверки измерительных головок и датчиков, 170, 521 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
67237-17 14.04.2022 |
Системы видеоизмерительные, Quick Scope серии 359 и Quick Image серии 361 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
71241-18 21.05.2024 |
Микрометры, 102, 103, 104, 105, 118, 119, 193, 227, 293, 340, 389, 406 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
31524-18 20.08.2023 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72374-18 06.09.2024 |
Нутромеры, 368, 468 и 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72366-18 06.09.2024 |
Штангенциркули, 160, 500, 505, 530, 531, 532, 533, 534, 550, 551, 552 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
54803-18 06.09.2023 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
73980-19 11.02.2024 |
Машины координатные измерительные консольные, MACH Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
74240-19 01.03.2024 |
Микрометры, 111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76274-19 27.09.2024 |
Приборы для поверки измерительных головок и датчиков, i-Checker Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76012-19 12.09.2024 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
31706-20 03.02.2025 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
77690-20 28.02.2025 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
77685-20 |
Угломеры цифровые, Pro 360 (мод. 950-317) и Pro 3600 (мод. 950-318) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78139-20 27.04.2025 |
Глубиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32062-20 27.04.2025 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78378-20 29.05.2025 |
Головки измерительные цифровые, ABSOLUTE серий 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78938-20 12.08.2025 |
Приборы для измерений параметров контура и шероховатости поверхности, Formtracer AVANT Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
78907-20 07.08.2025 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79033-20 01.09.2025 |
Штангенциркули, 536, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Приборы для измерений параметров шероховатости поверхности (Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 8 | 5 | 0 | 0 | 5 | 5 | 0 | ||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 1 | 5 | 0 | 3 | 0 | 3 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
ООО "КВАЗАР" (RA.RU.310696) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Приборы для измерений параметров шероховатости поверхности (Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Приборы имеют в своем составе программное обеспечение FORMTRACEPAK, разработанное для конкретных измерительных задач и осуществляет также функции управления процессом измерений.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
FORMTRACEPAK |
MCubeMap |
Номер версии (идентификационный номер) ПО, не ниже |
V5.X |
V.1.X |
Цифровой идентификатор ПО |
- |
- |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить неавторизованное использование ПО. Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на Руководство по эксплуатации прибора типографским методом, на переднюю панель привода прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657
Техническая документация фирмы Mitutoyo Corporation, Япония
Поверка
Поверкаосуществляется по документу МП 203-59-2019 «Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 ноября 2019 г.
Основные средства поверки: Меры шероховатости 1-го разряда по Государственной поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной приказом Росстандарта 06 ноября 2019 г. №2657.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма и/или голографической наклейки поверителя наносится на свидетельство о поверке.
Заявитель
ООО «Митутойо РУС»ИНН 7723820978
Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: 8 (495) 745-07-52
E-mail: info@mitutoyo.ru
Web-сайт: www.mitutoyo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: 8 (495) 437-55-77, факс: 8 (495) 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Приборы представляют собой контактные устройства для измерений параметров шероховатости поверхности по принципу безопорного ощупывания трех типов: Surftest SJ-500 и SJ-500P - портативные, Surftest SV-2100, Surftest SV-3200 - стационарные настольные механизированные , Surftest SV-3000 CNC - с ЧПУ. Приборы Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC имеют несколько типоразмеров, которые маркируются в зависимости от соотношений размеров гранитной плиты и высоты колонны M4, H4, H8, S4, L4, S8, W4, W8, L8.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера для выполнения дальнейших расчетов.
На гранитной плите смонтирована колонна с ручным или автоматическим управлением, на которой крепится привод профилометра с установленным в нем датчиком. В зависимости от модификации приборы могут быть оснащены щупом с углом при вершине 60° радиусом 2 мкм или щупом с углом при вершине 90° радиусом 5 мкм, с измерительным усилием 0,75 мН или 4 мН соответственно. Измеряемая деталь устанавливается на специальный столик или непосредственно на плиту. Компьютер подключен к датчику, приводам и элементам управления перемещениями. Управление всеми автоматизированными перемещениями осуществляется от блока управления или компьютера у приборов Surftest SJ-500, Surftest SV-2100), либо от меню программного обеспечения, установленного на ПК Surftest SV-3200, Surftest SV-3000 CNC.
Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы могут быть снабжены щупами, которые различаются размером, длиной вылета и формой иглы, что позволяет измерять шероховатость на большой номенклатуре деталей, а также предметными столиками, имеющими перемещения по поперечной оси и поворот вокруг вертикальной и горизонтальной осей.
Приборы Surftest SV-3200, Surftest SV-3000 CNC могут дополнительно комплектоваться моторизованным столом, обеспечивающим перемещение по оси Y и поворотными столами различных конструкций в зависимости от измерительных задач.
Привод прибора Surftest SJ-500 имеет функцию поворота щупа на 90° для измерений шероховатости поверхности в труднодоступных местах, а также деталей типа коленчатых валов. Прибор Surftest SJ-500P имеет управление через компьютер с программным обеспечением.
Общий вид приборов представлен на рисунках 1-4.
Пломбировка приборов от несанкционированного доступа не предусмотрена.
а)
б)
Рисунок 1 - Общий вид приборов Surftest SJ-500 (а) и SJ-500P (б)
Рисунок 2 - Общий вид приборов Surftest SV-2100
Рисунок 3 - Общий вид приборов Surftest SV-3200
а)
б)
Рисунок 4 - Общий вид приборов Surftest SV-3000 CNC исполнения 1 (а) и исполнения 2 (б)
Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 поставляются в комплекте (табл.9):
Таблица 9 - Комплектация приборов серии 178
Модификация |
SJ-500 |
SJ-500P |
SV-2100 |
SV-2100M4P |
SV-3200 |
SV-3000CNC |
Привод |
1 шт. | |||||
Датчик |
1 шт. | |||||
Блок управления |
1 шт. |
- |
1 шт. |
- |
- |
- |
Контроллер |
- |
1 шт. |
- |
1 шт. | ||
Установочная мера шероховатости |
1 шт. | |||||
Стойка |
По заказу |
1 шт. | ||||
Гранитная плита |
По заказу |
1 шт. | ||||
ПК |
- |
По заказу |
- |
По заказу | ||
ПО Formtracepak |
- |
1 шт. |
- |
1 шт. | ||
Предметный стол |
По заказу | |||||
Руководство по эксплуатации |
1 шт. | |||||
Методика поверки |
МП 203-59-2019 |
Таблица 2 - Метрологические . характеристики приборов Surftest SJ-500 и SV-2100
Модификация |
SJ-500 и SJ-500P |
SV-2100M4 SV-2100M4P |
SV-2100 S4 |
SV-2100 H4 |
SV-2100 W4 | |
Диапазон перемещения щупа, мм |
ось Х |
От 0 до 50 |
От 0 до 100 | |||
Разрешение, мкм |
ось Х |
0,05 мкм | ||||
Диапазон измерений, мкм/ Разрешение, мкм |
ось Z1 |
от 0 до 800 /0,010; от 0 до 80/0,001; от 0 до 8 /0,0001 | ||||
Пределы допускаемой относительной погрешности по параметру Ra, % |
±2 | |||||
Допускаемое отклонение от прямолинейности перемещения, мкм/мм |
ось Х |
0,2/50 |
0,15/100 |
Таблица 3 - Технические характеристики приборов Surftest SJ-500 и SV-2100
Модификация |
SJ-500 и SJ-500P |
SV-2100M4 SV-2100 S4 SV-2100M4P |
SV-2100 H4 |
SV-2100 W4 | |||
Метод измерения |
ось Х |
Керамические направляющие/линейная шкала | |||||
ось Z |
Индуктивный датчик | ||||||
ось Z2 |
- |
Шкала ABS | |||||
ЩУп |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) | ||||||
Измерительное усилие, мН |
0,75 (4) | ||||||
Измеряемые параметры |
Ra, Rc, Ry, Rz, Rmax, R3z, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 6c, mr, tp, Htp, Lo, Lr, Ppi, HSC, Да, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Xa, Xq, R, AR, Rx, W, AW, Wx, Wte (43 параметра) | ||||||
Фильтры |
Гаусс, 2CR75, PC75 | ||||||
Отсечка шага |
мм |
Xc |
0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 | ||||
мкм |
Is |
0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки | |||||
Диапазон вертикального перемещения, мм |
ось Z2 |
- |
От 0 до 350 |
От 0 до 550 | |||
Разрешение, мкм |
ось Z2 |
- |
- |
1 | |||
Размеры плиты, мм, не более -длина; -ширина |
- |
600 450 |
1000 450 | ||||
Габаритные размеры, мм, не более -ширина, -длина -высота |
425 94 160 |
716 450 863 |
766 482 966 |
766 482 1166 |
1166 482 1176 | ||
Масса, кг, не более |
6,7 |
140 |
150 |
220 |
Модификация |
SV- 3200 S4 |
SV- 3200 H4 |
SV- 3200 W4 |
SV- 3200 L4 |
SV-3200 S8 |
SV- 3200 H8 |
SV- 3200 W8 |
SV- 3200 L8 | |
Диапазон перемещения щупа, мм |
ось Х |
От 0 до 100 |
От 0 до 200 | ||||||
Разрешение, мкм |
ось Х |
0,05 | |||||||
Диапазон измерений, мкм/ разрешение, мкм |
ось Z1 |
От 0 до 800/0,010; от 0 до 80/0,001; от 0 до 8 /0,0001 | |||||||
Пределы допускаемой относительной погрешности по параметру Ra, % |
±2 | ||||||||
Допускаемое отклонение от прямолинейности перемещения, мкм |
ось Х |
0,05+0,001-L, где L длина перемещения в мм |
0,1+0,001-L, где L длина перемещения в мм |
Таблица 5 - Технические характеристики приборов Surftest SV-3200
ось Х |
Керамические направляющие/линейная шкала | |
Метод измерений |
ось Z1 |
Индуктивный датчик |
ось Z2 |
Шкала ABS | |
ЩУп |
- |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) |
Измерительное |
0,75 (4) | |
усилие, мН | ||
Ra, Rc, Ry, RyDIN, Rz, RzDIN, Rmax, R3z, R3y, Rt, Rp, Rv, Rq, RPc, | ||
Измеряемые |
Sm, S, Pc, mr©, 6c, mr, mrd, tp, Htp, Lo, Lr, Ppi, HSC, Aq, Ku, Sk, Rpk, | |
параметры |
Rvk, Rk, Mr1, Mr2, A1, A2, Vo, 1a, 1q, R, AR, NR, NCRX, CPM, SR, | |
SAR, Rx, W, AW, Wx, Wte, NW, SW, SAW | ||
Фильтры |
- |
Гаусс, 2CR75, 2CRPC75, 2CRPC50, 2CR75, 2CR50 |
Отсечка мм |
1с |
0,0025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 |
шага мкм |
Is |
0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки |
Диапазон |
От 0 до От 0 От 0 до От 0 | |
вертикального |
Ось Z2 |
От 0 до От 0 до 500 От 0 От 0 до От 0 до 500 От 0 300 до 700 300 до 700 |
перемещения, мм | ||
Разрешение, мкм |
ось Z2 |
1 |
Размеры плиты, | ||
мм, не более | ||
-длина; |
600 1000 600 1000 | |
-ширина |
450 450 450 450 | |
Габаритные | ||
размеры, мм, не | ||
более | ||
-ширина, |
756 756 1156 1156 766 766 1166 1166 | |
-длина |
482 482 482 492 482 482 482 492 | |
-высота |
966 1166 1176 1436 966 1166 1176 1436 | |
Масса, кг, не более |
140 150 220 270 140 150 220 270 |
Модификация |
SV-3000CNC-S |
SV-3000CNC-H | |
Диапазон перемещения щупа, мм |
Ось Х |
От 0 до 200 | |
Разрешение, мкм |
Ось Х |
0,05 | |
Допускаемое отклонение от прямолинейности перемещения, мкм/мм |
Ось Х |
0,5/200 | |
Диапазон перемещений, мм |
Ось Z2 |
От 0 до 300 |
От 0 до 500 |
Разрешение, мкм |
Ось Z2 |
0,05 | |
Диапазон измерений, мкм/ Разрешение, мкм |
Ось Z1 |
От 0 до 800/0,010; от 0 до 80/0,001; от 0 до 8/0,0001 | |
Пределы допускаемой основной относительной погрешности прибора по параметру Ra, % |
±2 | ||
Диапазон перемещений, мм |
Ось Y |
От 0 до 200 |
От 0 до 200 |
Разрешение, мкм |
Ось Y |
0,05 |
0,05 |
Допускаемое отклонение от прямолинейности перемещения, мкм/мм |
Ось Y |
0,5/200 |
0,5/200 |
Таблица 7 - Технические характеристики приборов Surftest SV-3000 CNC
SV-3000CNC-S |
SV-3000CNC-H | |||
Размеры стола, мм, не более -длина; -ширина |
200 200 |
200 200 | ||
ЩУп |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) | |||
Измерительное усилие, мН |
0,75 (4) | |||
Измеряемые параметры |
Ra, Rc, Ry, RyDIN, Rz, RzDIN, Rmax, R3z, R3y, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr, 6c, mr, mrd, tp, Htp, Lo, Lr, Ppi, HSC, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, 1a, 1q, R, AR, NR, NCRX, CPM, SR, SAR, Rx, W, AW, Wx, Wte, NW, SW, SAW | |||
Фильтры |
Гаусс, 2CR75, 2CRPC75, 2CRPC50, 2CR75, 2CR50 | |||
Отсечка шага |
мм |
1с |
0,0025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 | |
мкм |
Is |
0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки | ||
Размеры плиты, мм, не более -длина; -ширина |
750 600 | |||
Габаритные размеры, мм, не более -ширина, -длина -высота |
800 620 1000 |
800 620 1200 | ||
Масса, кг, не более |
240 |
250 |
Модификация |
SJ-500 |
SV-2100 |
SV-3200 |
SV-3000CNC |
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
От +15 до +25 | |||
-относительная влажность воздуха (без |
от 20 до 80 | |||
конденсата), % | ||||
Диапазон температур при хранении, °C |
от-10 до +50 | |||
Допустимая влажность воздуха при | ||||
хранении (без конденсата), % |
от 5 до 90 | |||
Параметры электрического питания: | ||||
-напряжение переменного тока, В |
от 100 до 240 |
от 100 до 120, от 200 до 240 | ||
-частота переменного тока, Гц |
50 - 60 | |||
Мощность, В\А |
75 |
140 |
500 |
