Номер по Госреестру СИ: 34309-14
34309-14 Проекторы измерительные
(302, 303, 304 и 172)
Назначение средства измерений:
Проекторы измерительные серий 302, 303, 304 и 172 (далее - проекторы) предназначены для двумерных измерений линейных профилей и элементов поверхностей деталей в проходящем свете.
Внешний вид.

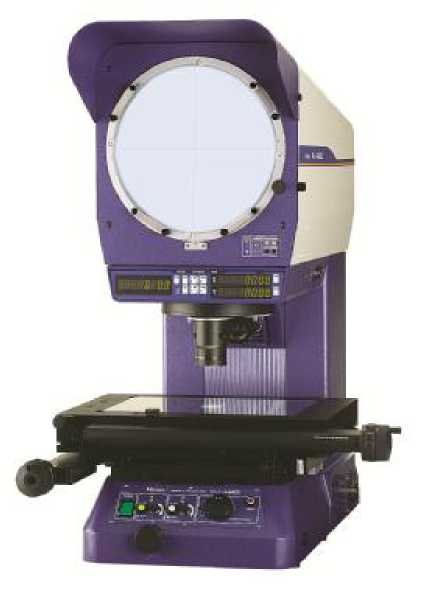

Проекторы измерительные
Рисунок № 1
Внешний вид.

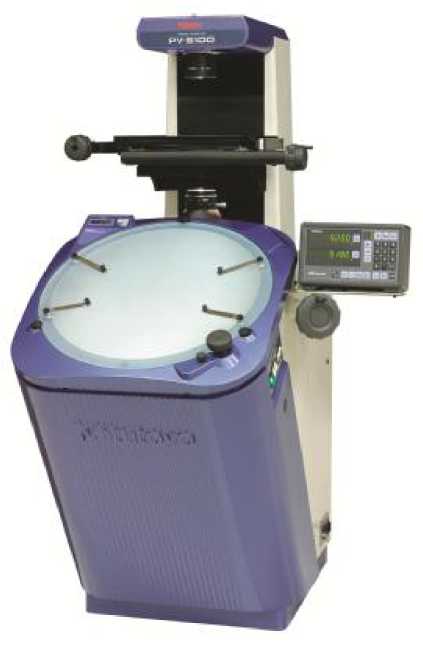

Проекторы измерительные
Рисунок № 2
Внешний вид.

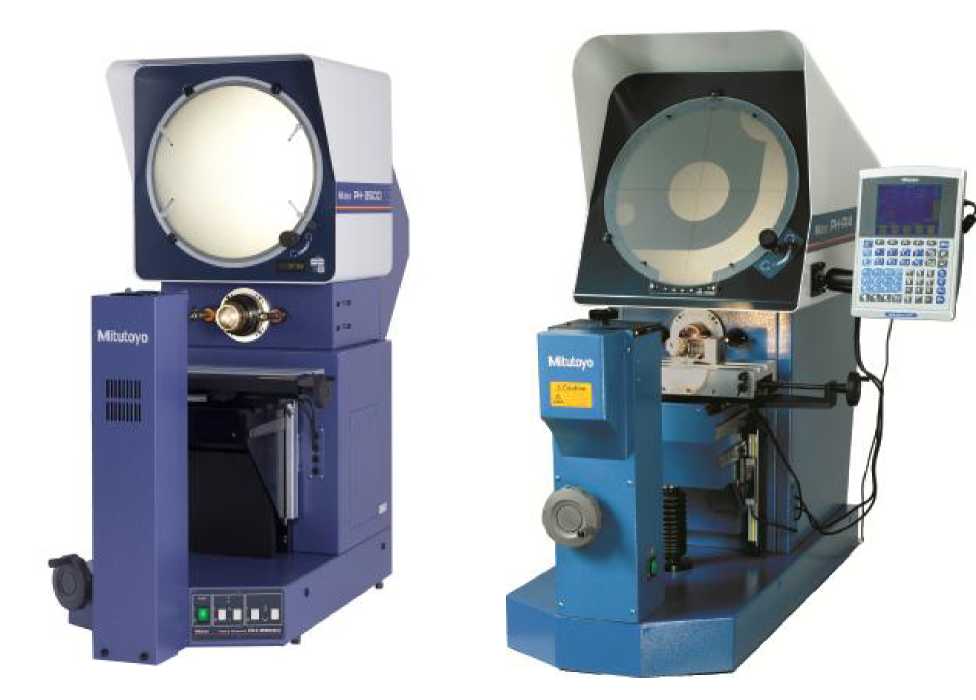

Проекторы измерительные
Рисунок № 3
Внешний вид.

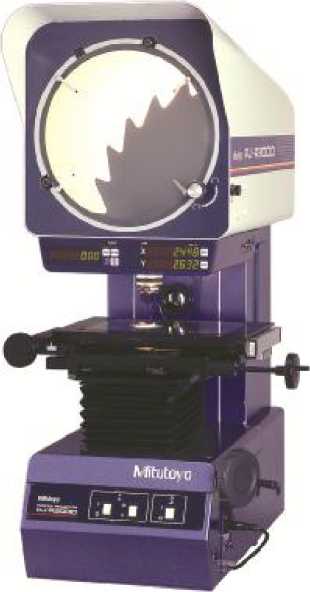

Проекторы измерительные
Рисунок № 4
Общие сведения
Дата публикации - 03.03.2023
Срок свидетельства - 15.02.2024
Номер записи -
ID в реестре СИ - 343151
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Mitutoyo 302-701-1D, Galileo Standart, модели MVR 300, 304-919D, 304, PV5100, 304, 305,172, 302, 303, 304 (принадлежит 112), 304 (принадлежит 050), 304, 303, 302-701д, 302-701-1D, 302, PJ-A3000, 302, 303, 304 и 172, 302 PJ-A3000 "Mitutoyo", 302 PJ-A3000, 302, 172 мод. РН-А14, 172, -,
Производитель
Изготовитель - Фирма "Mitutoyo Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 550
Выдано извещений - 3
Кол-во периодических поверок - 416
Кол-во средств измерений - 169
Кол-во владельцев - 92
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 3188 дн.
Приказы РСТ, где упоминается данный тип СИ
№245 от 2019.02.15 О продлении срока действия свидетельств об утверждении типа
№3046 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Карантин и защита растений" (ТК 042)
Наличие аналогов СИ: Проекторы измерительные (302, 303, 304 и 172)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mitutoyo Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23005-13 10.08.2024 |
Головки измерительные , 1, 2, 3, 4 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30380-05 01.12.2010 |
Штангенциркули цифровые, 500, 550, 551,552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30381-05 01.12.2010 |
Приборы для измерений параметров шероховатости поверхности, Surftest серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
|
30381-11 03.10.2016 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
30740-05 01.01.2011 |
Микрометры цифровые, 293, 323, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30740-12 08.02.2017 |
Микрометры цифровые, 293, 323, 331, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
30741-05 01.01.2011 |
Микрометры, 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30741-12 08.02.2017 |
Микрометры нониусные, 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
30891-05 01.01.2011 |
Штангенциркули, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
30891-12 18.04.2017 |
Штангенциркули нониусные, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
30950-06 01.02.2011 |
Нутромеры трехточечные, 368, 468, 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31523-06 01.05.2011 |
Головки измерительные , 1, 2, 3, 4, 524 "Hicator" Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
3 года | |
|
31524-06 01.05.2011 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
|
31524-12 30.11.2017 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
31705-06 01.05.2011 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31705-13 28.05.2024 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
31706-06 01.05.2011 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31706-13 10.09.2018 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
31792-06 |
Плиты поверочные, 901-112 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31795-06 01.06.2011 |
Штангенрейсмасы, 192, 506, 509, 514, 570, 574 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31796-06 01.06.2011 |
Глубиномеры микрометрические, 128, 129, 229, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31797-06 01.06.2011 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
31797-13 23.08.2018 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32060-06 01.07.2011 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32060-15 23.10.2021 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32061-06 01.07.2011 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32061-12 12.10.2017 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32062-06 01.07.2011 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32062-14 03.06.2019 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32667-06 01.10.2011 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32667-15 27.12.2024 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32668-06 01.10.2011 |
Меры длины концевые плоскопараллельные, 516 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32668-14 13.05.2024 |
Меры длины концевые плоскопараллельные, 516, 611, 613 и ZERO CERA BLOCK Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32855-06 01.11.2011 |
Уровни брусковые и рамные, 960 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32856-06 01.11.2011 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32856-13 10.08.2024 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32857-06 01.11.2011 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32857-14 05.02.2019 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
32883-06 01.11.2011 |
Микрометры рычажные , 107, 510, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32883-15 23.01.2020 |
Микрометры рычажные , 107, 510 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32884-06 01.11.2011 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
32884-13 10.08.2024 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
33793-07 01.03.2012 |
Головки микрометрические цифровые, 164, 227, 350 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
33794-07 01.03.2012 |
Головки микрометрические, 148, 152, 197 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
33795-07 01.03.2012 |
Плиты поверочные, 517 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
34309-07 01.04.2012 |
Проекторы измерительные, 172, 302, 303 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
34309-14 15.02.2024 |
Проекторы измерительные, 302, 303, 304 и 172 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
34573-07 01.05.2012 |
Длиномеры вертикальные, 318 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
34577-07 01.05.2012 |
Проекторы измерительные, 304, 305 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
35124-07 01.07.2012 |
Рулетки цифровые, 216 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
35140-07 01.07.2012 |
Датчики линейных перемещений с отсчетными устройствами, 519, 542, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
35269-07 |
Пластины плоские стеклянные, ПИ60 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
|
49048-12 14.02.2017 |
Нутромеры трехточечные, 368 Holtest, 468 DIGIMATIC, 568 BOREMATIC Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
49805-12 05.05.2017 |
Штангенциркули, ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54125-13 15.06.2024 |
Головки измерительные цифровые, ABSOLUTE серии 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54174-13 15.06.2024 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
54644-13 15.06.2024 |
Глубиномеры микрометрические, 128, 129, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54803-13 10.09.2018 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
56792-14 06.03.2019 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
56896-14 15.02.2024 |
Меры для поверки приборов для измерений контура поверхности, Нет данных Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
57260-14 15.02.2024 |
Приборы для измерений параметров контура поверхности, Contracer серии 218 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
57403-14 15.02.2024 |
Приборы для измерений шероховатости и контура поверхности, Formtracer серии 525 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
58439-14 26.07.2024 |
Приборы для измерений отклонений формы и расположения поверхностей, ROUNDTEST серии 211 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
60026-15 27.12.2024 |
Скобы с отсчетным устройством, 201, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63689-16 12.04.2021 |
Машины координатные измерительные портальные, CRYSTA-Apex серии 191, Crysta-Plus серии 196 и STRATO-Apex серии 355 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
64249-16 16.06.2026 |
Машины координатные измерительные портальные, LEGEX серии 356 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65122-16 15.09.2026 |
Приборы для поверки измерительных головок и датчиков, 170, 521 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
67237-17 14.04.2022 |
Системы видеоизмерительные, Quick Scope серии 359 и Quick Image серии 361 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71241-18 21.05.2024 |
Микрометры, 102, 103, 104, 105, 118, 119, 193, 227, 293, 340, 389, 406 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
31524-18 20.08.2024 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72374-18 06.09.2024 |
Нутромеры, 368, 468 и 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72366-18 06.09.2024 |
Штангенциркули, 160, 500, 505, 530, 531, 532, 533, 534, 550, 551, 552 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
54803-18 06.09.2024 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73980-19 11.02.2024 |
Машины координатные измерительные консольные, MACH Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
74240-19 01.03.2024 |
Микрометры, 111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76274-19 27.09.2024 |
Приборы для поверки измерительных головок и датчиков, i-Checker Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76012-19 12.09.2024 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
31706-20 03.02.2025 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77690-20 28.02.2025 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
77685-20 |
Угломеры цифровые, Pro 360 (мод. 950-317) и Pro 3600 (мод. 950-318) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78139-20 27.04.2025 |
Глубиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
32062-20 27.04.2025 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78378-20 29.05.2025 |
Головки измерительные цифровые, ABSOLUTE серий 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78938-20 12.08.2025 |
Приборы для измерений параметров контура и шероховатости поверхности, Formtracer AVANT Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
78907-20 07.08.2025 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79033-20 01.09.2025 |
Штангенциркули, 536, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Проекторы измерительные (302, 303, 304 и 172)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| Филиал ПАО "ОАК" - КнААЗ им. Ю.А. Гагарина (RA.RU.310524) | 13 | 0 | 13 | 1 | 13 | 0 | 13 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 17 | 1 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 36 | 0 | 31 | 0 | 33 | 0 | 31 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 17 | 1 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 29 | 1 | 0 | 26 | 0 | 24 | 0 | 24 | |
| ООО "ЗПП" (RA.RU.310571) | 15 | 1 | 14 | 0 | 15 | 1 | 14 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 11 | 1 | 2 | 9 | 0 | 7 | 1 | 6 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 3 | 7 | 0 | 7 | 1 | 6 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 12 | 0 | 9 | 0 | 10 | 0 | 9 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 12 | 1 | 10 | 0 | 6 | 0 | 6 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 42 | 1 | 0 | 38 | 1 | 42 | 0 | 38 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 38 | 0 | 37 | 1 | 21 | 0 | 21 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 14 | 6 | 5 | 0 | 14 | 6 | 5 | ||
| филиал "Комсомольский-на–Амуре авиационный завод имени Ю.А. Гагарина" (RA.RU.310532) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 10 | 0 | 7 | 0 | 10 | 0 | 7 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЗПП" (RA.RU.310571) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "АПЗ" (РОСС СОБ 3.00199.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 1 | 0 | 12 | 0 | 9 | 0 | 9 | |
| АО "ЛЕПСЕ" (RA.RU.311386) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ОДК" (RA.RU.312444) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "АПЗ" (РОСС СОБ 3.00199.2014) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 11 | 1 | 0 | 11 | 0 | 9 | 0 | 9 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Проекторы измерительные (302, 303, 304 и 172)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3553 | 6418 |
|
ФБУ Воронежский ЦСМ Воронежская область |
1618 | 6418 |
|
ФБУ Липецкий ЦСМ Липецкая область |
2203 | 6418 |
|
ФБУ Липецкий ЦСМ Липецкая область |
1606 | 6418 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
14400 | 6418 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на корпус проектора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в разделе «Эксплуатация» Руководства по эксплуатации соответствующей серии.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к проекторам измерительным серий 302, 303, 304 и 172ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mitutoyo Corporation, Япония
Изготовитель
Фирма «Mitutoyo Corporation», Япония. 20-1, Sacado, 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Ph +81 (0) 44-813-8230; Fax +81 (0) 44-813-8231;
http://www.mitutoyo.co.jp
Заявитель
ООО «Митутойо РУС».Россия, 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: +7 (495) 745-07-52; e-mail: info@mitutoyo.ruwww.mitutoyo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Действие проектора основано на принципе сравнения изображения контуров контролируемой детали с чертежом или шаблоном, помещённом на экране и выполненном в том же масштабе, что и масштаб проекции, либо путём совмещения изображения контуров объекта с перекрестием экрана и последующими измерениями. При этом для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране проектора с изображением искомого элемента детали, проецируемым на экран.
Перемещения детали осуществляются с помощью подвижного измерительного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях, вдоль осей координат X и Y проектора.
Определение линейных и угловых параметров элементов детали, осуществляется с помощью измерительных программных функций прибора на основе измеренных координат точек на элементах детали.
В корпусе проектора установлены следующие компоненты: оптическая система, электрическая и осветительная системы, устройство для крепления объективов, проекционный стеклянный экран, устройство для отсчета углов и маховичок поворота экрана. В корпусе также установлен измерительный стол, перемещающийся вручную. Перемещение стола регистрируется оптико-электронными датчиками. Источником света служит галогенная лампа. Оптическая система проектора позволяет получить изображение измеряемой детали на экране в проходящем или отраженном свете.
Проекторы измерительные серий 302, 303 и 304 имеют вертикальную оптическую систему, серии 172 - горизонтальную оптическую систему.
Проекторы серии 302 изготавливают четырех моделей, отличающихся геометрическими размерами измерительного стола, наличием микрометрических головок Digimatic и встроенных линейных шкал, маркируемых PJ-A3000.
Проекторы серии 303 в зависимости от размеров измерительного стола и от типа привода (механического или ручного) изготавливают четырех моделей, маркируемых PJ-H30. Особенностью проекторов серии 303 является прямое изображение, получаемое на экране, в сериях 302, 304 и 172 - изображение инвертированное.
Проекторы серии 304 изготавливаются в напольном исполнении с большим экраном (0 508 мм), маркируемых PV-5100.
Проекторы серии 172 изготавливают двух моделей: PH-3500 оснащенных нониусной шкалой и PH-A14 оснащенных цифровой шкалой, отличающихся геометрическими размерами измерительного стола
Рисунок 1 - Проектор измерительный серии 302
Рисунок 2 - Проектор измерительный серии 303
Рисунок 3 - Проектор измерительный серии 304
(а) (б)
Рисунок 4 - Проектор измерительный серии 172: а) типа PH-3500; б) типа PH-A14
Таблица 1
|
Серия 302 | ||||
|
Диапазон измерений длины, мм:
|
от 0 до 50 от 0 до 50 |
от 0 до 100 от 0 до 100 |
от 0 до 150 от 0 до 50 |
от 0 до 200 от 0 до 100 |
|
Линейное увеличение, крат |
10 |
10 |
10 |
10 |
|
Пределы допускаемой абсолютной погрешности |
±(3 + |
0,1L), | ||
|
где L - измеряемая длина, мм | ||||
|
измерений длины, мкм | ||||
|
Допускаемое | ||||
|
относительное отклонение |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
увеличения (контурная подсветка), % | ||||
|
Разрешение, мм |
0,001 |
0,001 |
0,001 |
0,001 |
|
Проецируемое изображение |
Инвертированное | |||
|
Диаметр экрана, мм |
315 |
315 |
315 |
315 |
|
Измерительное устройство |
Микрометрич |
Встроенные |
Встроенные |
Встроенные |
|
еские головки |
линейные |
линейные |
линейные | |
|
Digimatic |
шкалы |
шкалы |
шкалы | |
|
Напряжение |
Напряжение |
Напряжение |
Напряжение | |
|
Требование к |
220 ± 15 В |
220 ± 15 В |
220 ± 15 В |
220 ± 15 В |
|
электропитанию |
Частота |
Частота |
Частота |
Частота |
|
55±5 Гц |
55±5 Гц |
55±5 Гц |
55±5 Гц | |
|
Масса, кг, не более |
107 |
112 |
116 |
140 |
|
Габаритные размеры, мм | ||||
|
- длина |
400 |
400 |
400 |
400 |
|
- ширина |
742 |
742 |
742 |
742 |
|
- высота |
1093 |
1093 |
1093 |
1093 |
Таблица 2
|
Серия 303 | ||||
|
Диапазон измерений длины, мм:
|
от 0 до 100 от 0 до 100 |
от 0 до 200 от 0 до 100 |
от 0 до 200 от 0 до 170 |
от 0 до 300 от 0 до 170 |
|
Линейное увеличение, крат |
10 |
10 |
10 |
10 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм |
± (3+0,02L), где L - измеряемая длина, мм | |||
|
Допускаемое относительное отклонение увеличения (контурная подсветка), % |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
Разрешение, мм |
0,001 |
0,001 |
0,001 |
0,001 |
|
Проецируемое изображение |
Прямое |
Прямое |
Прямое |
Прямое |
|
Диаметр экрана, мм |
307 |
308 |
309 |
310 |
|
Измерительное |
Высокоточные |
Высокоточные |
Высокоточные |
Высокоточные |
|
устройство |
цифровые |
цифровые |
цифровые |
цифровые |
|
шкалы |
шкалы |
шкалы |
шкалы | |
|
Напряжение |
Напряжение |
Напряжение |
Напряжение | |
|
Требование к |
220 ± 15 В |
220 ± 15 В |
220 ± 15 В |
220 ± 15 В |
|
электропитанию |
Частота |
Частота |
Частота |
Частота |
|
55±5 Гц |
55±5 Гц |
55±5 Гц |
55±5 Гц | |
|
Масса, кг, не более |
176 |
178 |
205 |
212 |
|
Габаритные размеры, мм - длина |
529 |
635 |
632 |
757 |
|
- ширина |
796 |
796 |
869 |
907 |
|
- высота |
1090 |
1090 |
1090 |
1090 |
Таблица 3
|
Серия 304 |
Серия 172 | ||
|
Диапазон измерений длины, мм:
|
от 0 до 200 от 0 до 100 |
от 0 до 203 от 0 до 102 |
от 0 до 254 от 0 до 152 |
|
Линейное увеличение, крат |
10 |
10 |
10 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм |
± (3+ 0,04L), где L - измеряемая длина, мм |
Ось X: ± (6+L/15) Ось Y: ± (6+3L/15), где L - измеряемая длина, мм | |
|
Допускаемое относительное отклонение увеличения (контурная подсветка), % |
±0,1 |
±0,1 |
±0,1 |
|
Разрешение, мм |
0,001 |
0,001 |
0,001 |
|
Проецируемое изображение |
Инвертированное |
Инвертированное |
Инвертированное |
|
Диаметр экрана, мм |
508 |
365 |
353 |
|
Измерительное устройство |
Встроенные линейные шкалы |
Встроенные линейные шкалы |
Встроенные линейные шкалы |
|
Требование к электропитанию |
Напряжение 220 ± 15 В Частота 55±5 Гц |
Напряжение 220 ± 15 В Частота 55±5 Гц |
Напряжение 220 ± 15 В Частота 55±5 Гц |
|
Масса, кг, не более |
210 |
140 |
150 |
|
Габаритные размеры, мм
|
770 1073 1627 |
612 1240 1158 |
460 1138 1170 |
