Номер по Госреестру СИ: 64249-16
64249-16 Машины координатные измерительные портальные
(LEGEX серии 356)
Назначение средства измерений:
Машины координатные измерительные портальные LEGEX серии 356 (далее КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в промышленности, машиностроении, метрологии, сертификации, в лабораториях промышленных предприятий.

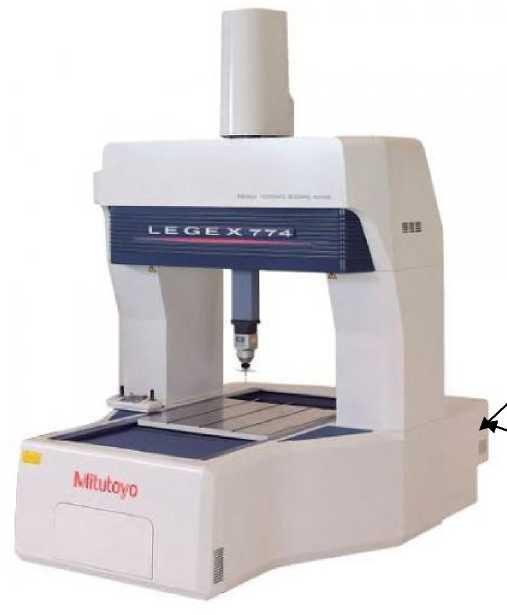

Внешний вид.
Машины координатные измерительные портальные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.06.2026
Номер записи - 155515
ID в реестре СИ - 377915
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация LEGEX 574, модификация 574, LEGEX 574 серии 356, EQ72K, 574,
Производитель
Изготовитель - Фирма "Mitutoyo Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№755 от 2016.06.16 Об утверждении типов средств измерений
№634 от 2021.04.29 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Машины координатные измерительные портальные (LEGEX серии 356)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64249-16 Машины координатные измерительные портальные (LEGEX серии 356) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
64249-16 Машины координатные измерительные портальные (LEGEX серии 356) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
