Номер по Госреестру СИ: 56792-14
56792-14 Приборы для измерений параметров шероховатости поверхности
(Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178)
Назначение средства измерений:
Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа) в цехах и лабораториях промышленных предприятий различных отраслей машиностроения, научноисследовательских институтов, метрологических центров.

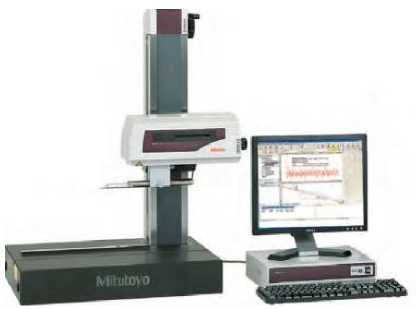

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 1

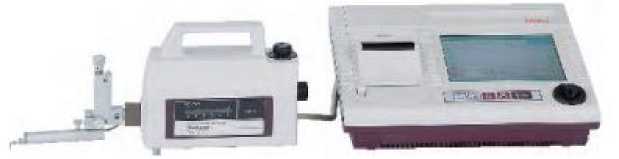

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 2

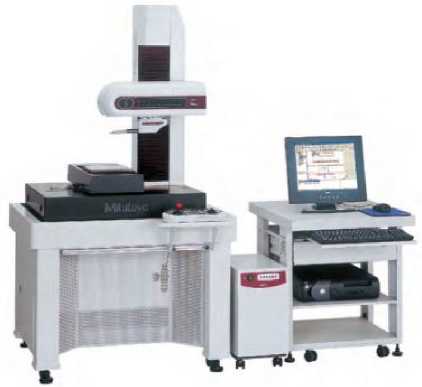

Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 3
Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.03.2019
Номер записи - 147157
ID в реестре СИ - 369557
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
СВУ-15, нет данных, Без модификации, Surftest SV-2100М4 серии 178, Surftest SV-2100 серии 178, Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178, Surftest SJ-500 серии 178, Surftest SJ-500,
Производитель
Изготовитель - Фирма "Mitutoyo Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 12
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 693 дн.
Приказы РСТ, где упоминается данный тип СИ
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Приборы для измерений параметров шероховатости поверхности (Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Mitutoyo Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
23005-13 10.08.2023 |
Головки измерительные , 1, 2, 3, 4 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30380-05 01.12.2010 |
Штангенциркули цифровые, 500, 550, 551,552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30381-05 01.12.2010 |
Приборы для измерений параметров шероховатости поверхности, Surftest серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
30381-11 03.10.2016 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
30740-05 01.01.2011 |
Микрометры цифровые, 293, 323, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30740-12 08.02.2017 |
Микрометры цифровые, 293, 323, 331, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30741-05 01.01.2011 |
Микрометры, 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30741-12 08.02.2017 |
Микрометры нониусные, 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30891-05 01.01.2011 |
Штангенциркули, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30891-12 18.04.2017 |
Штангенциркули нониусные, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30950-06 01.02.2011 |
Нутромеры трехточечные, 368, 468, 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31523-06 01.05.2011 |
Головки измерительные , 1, 2, 3, 4, 524 "Hicator" Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
3 года | |
31524-06 01.05.2011 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
31524-12 30.11.2017 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31705-06 01.05.2011 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31705-13 28.05.2023 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31706-06 01.05.2011 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31706-13 10.09.2018 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31792-06 |
Плиты поверочные, 901-112 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31795-06 01.06.2011 |
Штангенрейсмасы, 192, 506, 509, 514, 570, 574 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31796-06 01.06.2011 |
Глубиномеры микрометрические, 128, 129, 229, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31797-06 01.06.2011 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31797-13 23.08.2018 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32060-06 01.07.2011 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32060-15 23.10.2021 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32061-06 01.07.2011 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32061-12 12.10.2017 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32062-06 01.07.2011 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32062-14 03.06.2019 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32667-06 01.10.2011 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32667-15 27.12.2024 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32668-06 01.10.2011 |
Меры длины концевые плоскопараллельные, 516 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32668-14 13.05.2024 |
Меры длины концевые плоскопараллельные, 516, 611, 613 и ZERO CERA BLOCK Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32855-06 01.11.2011 |
Уровни брусковые и рамные, 960 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32856-06 01.11.2011 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32856-13 10.08.2023 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32857-06 01.11.2011 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32857-14 05.02.2019 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32883-06 01.11.2011 |
Микрометры рычажные , 107, 510, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32883-15 23.01.2020 |
Микрометры рычажные , 107, 510 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32884-06 01.11.2011 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32884-13 10.08.2023 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
33793-07 01.03.2012 |
Головки микрометрические цифровые, 164, 227, 350 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
33794-07 01.03.2012 |
Головки микрометрические, 148, 152, 197 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
33795-07 01.03.2012 |
Плиты поверочные, 517 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34309-07 01.04.2012 |
Проекторы измерительные, 172, 302, 303 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34309-14 15.02.2024 |
Проекторы измерительные, 302, 303, 304 и 172 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
34573-07 01.05.2012 |
Длиномеры вертикальные, 318 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34577-07 01.05.2012 |
Проекторы измерительные, 304, 305 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35124-07 01.07.2012 |
Рулетки цифровые, 216 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35140-07 01.07.2012 |
Датчики линейных перемещений с отсчетными устройствами, 519, 542, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35269-07 |
Пластины плоские стеклянные, ПИ60 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
49048-12 14.02.2017 |
Нутромеры трехточечные, 368 Holtest, 468 DIGIMATIC, 568 BOREMATIC Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
49805-12 05.05.2017 |
Штангенциркули, ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54125-13 15.06.2023 |
Головки измерительные цифровые, ABSOLUTE серии 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54174-13 15.06.2023 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
54644-13 15.06.2023 |
Глубиномеры микрометрические, 128, 129, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54803-13 10.09.2018 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
56792-14 06.03.2019 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
56896-14 15.02.2024 |
Меры для поверки приборов для измерений контура поверхности, Нет данных Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
57260-14 15.02.2024 |
Приборы для измерений параметров контура поверхности, Contracer серии 218 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
57403-14 15.02.2024 |
Приборы для измерений шероховатости и контура поверхности, Formtracer серии 525 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
58439-14 26.07.2024 |
Приборы для измерений отклонений формы и расположения поверхностей, ROUNDTEST серии 211 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
60026-15 27.12.2024 |
Скобы с отсчетным устройством, 201, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
63689-16 12.04.2021 |
Машины координатные измерительные портальные, CRYSTA-Apex серии 191, Crysta-Plus серии 196 и STRATO-Apex серии 355 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
64249-16 16.06.2026 |
Машины координатные измерительные портальные, LEGEX серии 356 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
65122-16 15.09.2026 |
Приборы для поверки измерительных головок и датчиков, 170, 521 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
67237-17 14.04.2022 |
Системы видеоизмерительные, Quick Scope серии 359 и Quick Image серии 361 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
71241-18 21.05.2024 |
Микрометры, 102, 103, 104, 105, 118, 119, 193, 227, 293, 340, 389, 406 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
31524-18 20.08.2023 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72374-18 06.09.2024 |
Нутромеры, 368, 468 и 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72366-18 06.09.2024 |
Штангенциркули, 160, 500, 505, 530, 531, 532, 533, 534, 550, 551, 552 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
54803-18 06.09.2023 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
73980-19 11.02.2024 |
Машины координатные измерительные консольные, MACH Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
74240-19 01.03.2024 |
Микрометры, 111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76274-19 27.09.2024 |
Приборы для поверки измерительных головок и датчиков, i-Checker Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76012-19 12.09.2024 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
31706-20 03.02.2025 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
77690-20 28.02.2025 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
77685-20 |
Угломеры цифровые, Pro 360 (мод. 950-317) и Pro 3600 (мод. 950-318) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78139-20 27.04.2025 |
Глубиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32062-20 27.04.2025 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78378-20 29.05.2025 |
Головки измерительные цифровые, ABSOLUTE серий 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78938-20 12.08.2025 |
Приборы для измерений параметров контура и шероховатости поверхности, Formtracer AVANT Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
78907-20 07.08.2025 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79033-20 01.09.2025 |
Штангенциркули, 536, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Приборы для измерений параметров шероховатости поверхности (Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 1 | 1 | 0 | 2 | 1 | 1 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ИП Субоч А.М. (RA.RU.313429) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для измерений параметров шероховатости поверхности (Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
4897 | 4459 |
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2739 | 4459 |
ФБУ УРАЛТЕСТ Свердловская область |
4057 | 4459 |
ФБУ Хабаровский ЦСМ Хабаровский край |
6144 | 4459 |
Программное обеспечение
Приборы имеют в своем составе программное обеспечение FORMTRACEPAK, разработанное для конкретных измерительных задач и осуществляет также функции
Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить неавторизованное использование ПО. Защита программного обеспечения приборов соответствует уровню «А» по МИ 3286-2010.
управления процессом измерений.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
FORMTRACEPAK |
FORMTRACEPAK |
V5.X |
Код доступа |
- |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на Руководство по эксплуатации прибора типографским методом, на панель блока прибора методом наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025... 1600 мкм».
Техническая документация фирмы Mitutoyo Corporation, Япония.
Изготовитель
Фирма Mitutoyo Corporation, Япония.20-1, Sacado, 1-Chome, Takatsu-ku, Kawasaki-shi,
Kanagawa 213-8533, Japan
Ph +81 (0) 44-813-8230; Fax +81 (0) 44-813-8231; http://www.mitutoyo.co.jp
Заявитель
ООО «Митутойо РУС», г. МоскваРоссия, 115088, г. Москва, ул. Шарикоподшипниковская , д. 13, стр. 2
Тел./факс: +7 (495) 745-07-52; E-mail: info@mitutoyo.ru; www.mitutoyo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Приборы представляют собой контактные устройства для измерений параметров шероховатости поверхности по принципу безопорного ощупывания трех типов: портативные Surftest SJ-500 (рис. 1), стационарные настольные механизированные Surftest SV-2100, Surftest SV-3100 (рис. 2), с ЧПУ Surftest SV-3000 CNC (рис. 3). Каждый из приборов Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC имеет несколько типоразмеров, которые маркируются в зависимости от соотношений размеров гранитной плиты и высоты колонны H4, H8,S4, S8, W4, W8.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера для выполнения дальнейших расчетов.
На гранитной плите смонтирована колонна с ручным или автоматическим управлением, на которой крепится привод с установленным в нем датчиком. В зависимости от модели приборы могут быть оснащены щупом с углом при вершине 60° радиусом 2 мкм или щупом с углом при вершине 90° радиусом 5 мкм, с измерительным усилием на измеряемую поверхность 0,75 мН или 4 мН соответственно. Деталь устанавливается на специальном столике или непосредственно на плите. Компьютер подключен к датчику, приводам и элементам управления перемещениями. Управление всеми автоматизированными перемещениями осуществляется от блока управления или компьютера (Surftest SJ-500, Surftest SV-2100), либо от меню программного обеспечения, установленного на ПК для Surftest SV-3100, Surftest SV-3000 CNC.
Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы могут быть снабжены щупами, которые различаются размером, длиной вылета и формой иглы, что позволяет измерять шероховатость на большой номенклатуре деталей, а так же моторизованными столиками, имеющими перемещения по оси Y и поворот вокруг вертикальной и горизонтальной осей.
Приборы Surftest SV-3100, Surftest SV-3000 CNC могут дополнительно комплектоваться моторизованным столом, обеспечивающим перемещение по оси Y и поворотными столами различных конструкций в зависимости от измерительных задач.
Привод прибора Surftest SJ-500 имеет функцию поворота щупа на 90° для измерений шероховатости поверхности в труднодоступных местах, а также деталей типа коленчатых валов.
Рисунок 1 - Общий вид приборов Surftest SJ-500
Рисунок 2 - Общий вид приборов Surftest SV-2100, Surftest SV-3100
Рисунок 3 - Общий вид приборов Surftest SV-3100 CNC
Приборы для измерений шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178 поставляются в комплекте:
Таблица 6
Модель прибора |
SJ-500 |
SV-2100 |
SV-3100 |
SV-3000CNC |
Привод |
+ |
+ |
+ |
+ |
Датчик |
+ |
+ |
+ |
+ |
Блок управления |
+ |
+ |
- |
- |
Установочная мера шероховатости |
+ |
+ |
+ |
+ |
Стойка |
-/+ |
+ |
+ |
+ |
Гранитная плита |
-/+ |
+ |
+ |
+ |
ПК |
- |
+ |
+ |
+ |
ПО Formtracepak |
-/+* |
+ |
+ |
+ |
Стол |
- |
- |
- |
+ |
Руководство по эксплуатации |
+ |
+ |
+ |
+ |
Методика поверки |
+ |
+ |
+ |
+ |
* Доступно по дополнительному заказу
Таблица 2
Модель |
SJ-500 |
SV-2100 M4 |
SV-2100 S4 |
SV-2100 H4 |
SV-2100 W4 | |
Диапазон перемещения щупа |
ось Х |
От 0 до 50 мм |
От 0 до 100 мм | |||
Разрешение |
ось Х |
0,05 мкм | ||||
Диапазон измерений/Разрешение |
ось Z1 |
От 0 до 800 мкм/0,01 мкм; от 0 до 80 мкм/0,001 мкм; От 0 до 8 мкм/0,0001 мкм | ||||
Пределы допускаемой относительной погрешности по параметру Ra |
О/ % |
±2 | ||||
Допускаемое отклонение от прямолинейности перемещения по оси Х |
ось Х |
0,2 мкм/50 мм |
0,15 мкм/100 мм | |||
Метод измерения |
ось Х |
Керамические направляющие/линейная шкала | ||||
ось Z |
Индуктивный датчик | |||||
ось Z2 |
- | Шкала ABS | |||||
Щуп |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) | |||||
Измерительное усилие |
мН |
0,75 (4) | ||||
Измеряемые параметры |
Ra, Rc, Ry, Rz, Rmax, R3z, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 5c, mr, tp, Htp, Lo, Lr, Ppi, HSC, Аа, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Xa, Xq, R, AR, Rx, W, AW, Wx, Wte (43 параметра) | |||||
Фильтры |
Гаусс, 2CR75, PC75 | |||||
Отсечка шага |
Xc, мм |
0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 | ||||
Xs, мкм |
0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки | |||||
Диапазон вертикального перемещения |
ось Z2, мм |
От 0 до 350 |
От 0 до 550 | |||
Разрешение |
ось Z2 |
- |
- |
1 мкм | ||
Размеры плиты, не более -длина; -ширина |
мм |
- |
600 450 |
1000 450 | ||
Габаритные размеры, не более -ширина, -глубина -высота |
мм |
425 94 160 |
716 450 863 |
766 482 966 |
766 482 1166 |
1166 482 1176 |
Масса, не более |
кг |
6,7 |
1 |
0 |
150 |
220 |
Таблица 3
Модель |
SV-3100 S4 |
SV-3100 H4 |
SV-3100 W4 |
SV-3100 S8 |
SV-3100 H8 |
SV-3100 W8 | |
Диапазон перемещения щупа |
ось Х |
От 0 до 100 мм |
От 0 до 200 мм | ||||
Разрешение |
ось Х |
0,05 мкм | |||||
Диапазон измерений/ Разрешение |
ось Z1 |
От 0 до 800 мкм/0,01 мкм; от 0 до 80 мкм/0,001 мкм; от 0 до 8 мкм/0,0001 мкм | |||||
Пределы допускаемой относительной погрешности по параметру Ra |
О/ % |
±2 | |||||
Допускаемое отклонение от прямолинейности перемещения по оси Х |
ось Х |
(0,05+0,001L) мкм, где L длина перемещения в мм |
0,5 мкм/200 мм | ||||
Метод измерений |
ось Х |
Керамические направляющие/линейная шкала | |||||
ось Z1 |
Индуктивный датчик | ||||||
ось Z2 |
Шкала ABS | ||||||
Щуп |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) | ||||||
Измерительное усилие |
мН |
0,75 (4) | |||||
Измеряемые параметры |
Ra, Rc, Ry, RyDIN, Rz, RzDIN, Rmax, R3z, R3y, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 5c, mr, mrd, tp, Htp, Lo, Lr, Ppi, HSC, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Xa, Xq, R, AR, NR, NCRX, CPM, SR, SAR, Rx, W, AW, Wx, Wte, NW, SW, SAW | ||||||
Фильтры |
Гаусс, 2CR75, 2CRPC75, 2CRPC50, 2CR75, 2CR50 | ||||||
Отсечка шага |
Xc, мм |
0,0025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 | |||||
Xs, мкм |
0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки | ||||||
Диапазон вертикального перемещения |
Ось Z2, мм |
От 0 до 300 |
От 0 до 500 |
От 0 до 300 |
От 0 до 500 | ||
Разрешение |
ось Z2 |
1 мкм | |||||
Размеры плиты, не более -длина; -ширина |
мм |
600 450 |
1000 450 |
600 450 |
1000 450 | ||
Габаритные размеры, -ширина, -глубина -высота |
мм |
756 482 966 |
756 482 1166 |
1156 482 1176 |
756 482 966 |
756 482 1166 |
1156 482 1176 |
Масса, не более |
кг |
140 |
150 |
220 |
140 |
150 |
220 |
Таблица 4
Модель |
SV-3000CNC-S SV-3000CNC-H | |
Диапазон перемещения щупа |
Ось Х |
От 0 до 200 мм |
Разрешение |
Ось Х |
0,05 мкм |
Допускаемое отклонение от прямолинейности перемещения |
Ось Х |
0,5 мкм/200 мм |
Диапазон перемещений |
Ось Z2 |
От 0 до 300 мм | От 0 до 500 мм |
Разрешение |
Ось Z2 |
0,05 мкм |
Диапазон измерений/ Разрешение |
Ось Z1 |
От 0 до 800 мкм/0,01 мкм; от 0 до 80 мкм/0,001 мкм; от 0 до 8 мкм/0,0001 мкм |
Пределы допускаемой относительной погрешности прибора по параметру Ra |
% |
±2 | |||
Диапазон перемещений |
Ось Y |
От 0 до 200 мм |
- |
От 0 до 200 мм | |
Разрешение |
Ось Y |
- |
0,05 мкм |
- |
0,05 мкм |
Допускаемое отклонение от прямолинейности перемещения |
Ось Y |
- |
0,5мкм/200 мм |
- |
0,5мкм/200 мм |
Пределы допускаемой погрешности перемещения |
Ось Y, мкм |
- |
±(2+2L/100), где L -расстояние между двумя точками, мм |
- |
±(2+2L/100) , где L -расстояние между двумя точками, мм |
Размеры стола, не более -длина; -ширина |
мм |
200 200 |
200 200 | ||
Диапазон наклона |
а |
0 - 45° (против часовой стрелки), 0 - 10° (по часовой стрелке) | |||
Разрешение |
а, ° |
0,000225 | |||
Щуп |
угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм) | ||||
Измерительное усилие |
мН |
0,75 (4) | |||
Измеряемые параметры |
Ra, Rc, Ry, RyDIN, Rz, RzDIN, Rmax, R3z, R3y, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr, 5c, mr, mrd, tp, Htp, Lo, Lr, Ppi, HSC, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Xa, Xq, R, AR, NR, NCRX, CPM, SR, SAR, Rx, W, AW, Wx, Wte, NW, SW, SAW | ||||
Фильтры |
Гаусс, 2CR75, 2CRPC75, 2CRPC50, 2CR75, 2CR50 | ||||
Отсечки шага |
Хе, мм |
0,0025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 | |||
Xs, мкм |
0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки | ||||
Размеры плиты, не более -длина; -ширина |
мм |
750 600 | |||
Габаритные размеры, не более -ширина, -глубина -высота |
мм |
800 620 1000 |
800 620 1200 | ||
Масса, не более |
кг |
240 |
250 |
Таблица 5
Модель |
SJ-500 |
SV-2100 |
SV-3100 |
SV-3000CNC |
Диапазон рабочих температур, °C |
От 15 до 25 |
от |
5 до 25 | |
Диапазон температур при хранении, °C |
от-10 до 50 | |||
Допустимая влажность воздуха при | ||||
измерении, % |
от 20 до 80 | |||
Допустимая влажность воздуха при | ||||
хранении, % |
от 5 до 90 | |||
Источник питания | ||||
Напряжение, В |
от 100 до 240 |
от 100 до 120, от 200 до 240 | ||
Частота, Гц |
50 - 60 | |||
Мощность, В^А |
75 |
140 |
500 |
Лист № 6 Всего листов 7
