МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 января 2019 г.                                                     75

_ ____________ №__________

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58150 «Высотомеры серии 518» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Митутойо РУС» б/д приказываю:

• 1. Внести изменения в описание типа на высотомеры серии 518, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32667-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП № 32667-15 с изменением № 1 «Высотомеры серии 518. Методика поверки» с Изменением № 1, утвержденному ФГУП «ВНИИМС» 11 декабря 2018 г., и распространить действие документа на высотомеры серии 518, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 58150 «Высотомеры серии 518», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 32667-15, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

и                                                >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—__________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» января 2019 г. № 75

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Высотомеры серии 518

Высотомеры серии 518 (далее по тексту - высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонения от номинальных размеров плоских и цилиндрических изделий.

Принцип действия высотомеров основан на считывании с измерительной шкалы значения измеряемой высоты, соответствующей интервалу перемещения измерительной каретки.

Высотомеры серии 518 (рис. 1) выпускаются двух модификаций: QM-Height (рис. 1) и Linear Height (рис. 2).

Высотомеры серии 518 являются контактными измерительными приборами, работающими на одном и том же принципе, и отличающимися конструктивным исполнением, комплектностью, метрологическими и техническими характеристиками. Взаимодействие прибора с измеряемым объектом осуществляется с помощью сменных щупов, закреплённых в измерительной головке, перемещающейся по вертикальной направляющей с помощью приводного механизма. Величина перемещения измерительной головки сравнивается с неподвижным вертикальным цифровым устройством (шкалой). В момент контакта щупа с объектом измерения возникают акустический и световой сигналы, данные передаются на жидкокристаллический дисплей контрольной панели для дальнейшей обработки.

Контрольная панель выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Измерительная информация может обрабатываться на компьютере, подключенном к прибору через интерфейс. Приборы снабжены сменным эксцентриковым сферическим щупом диаметром 5 мм. Также высотомеры могут поставляться с щупами из карбида вольфрама с рабочими поверхностями различной конфигурации и различными принадлежностями для их удлинения и крепления.

Высотомеры при работе устанавливаются доведённой нижней поверхностью основания на прецизионную поверхность плиты и перемещаются по ней, подходя к объекту измерения. Перемещение высотомеров QM-Height по поверхности плиты осуществляется вручную. Опционально компрессор устанавливается на высотомеры этой модификации в исполнении 2. Высотомеры Linear Height оснащаются встроенным компрессором, что позволяет перемещать прибор по поверхности плиты посредством воздушных подшипников.

Питание приборов осуществляется от бытовой электрической сети или от батарей.

Модификация QM-Height имеет два исполнения (рис. 1а и 1б), отличающиеся между собой как внешним видом, так и метрологическими и техническими характеристиками.

Модификация Linear Height имеет два исполнения: с кнопкой активации привода на корпусе прибора 600E (рис. 2а) и с кнопкой активации привода как на корпусе, так и на ручке прибора 600EG (рис. 2б).

а)

б)

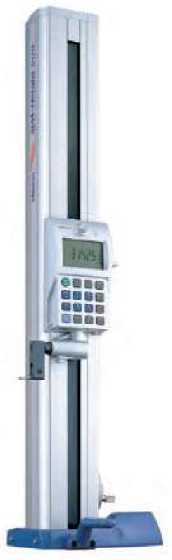

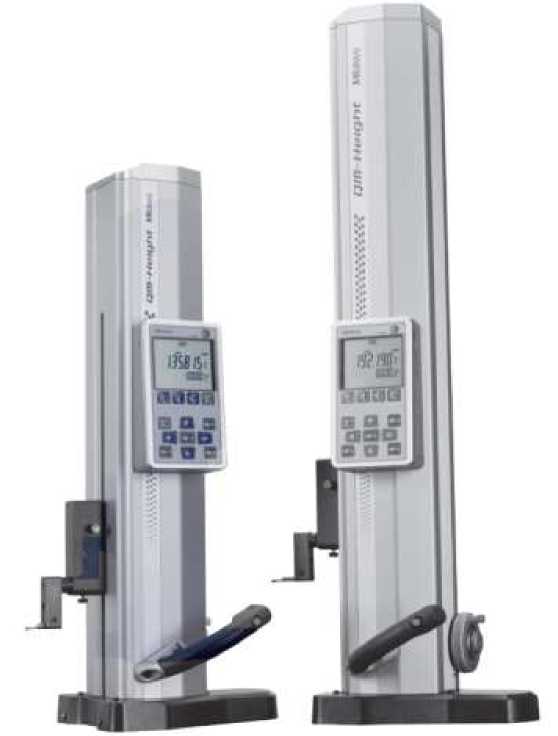

Рисунок 1 - Общий вид высотомеров серии 518 модификации QM-Height

а) исполнение 1; б) исполнение 2

а)                           б)

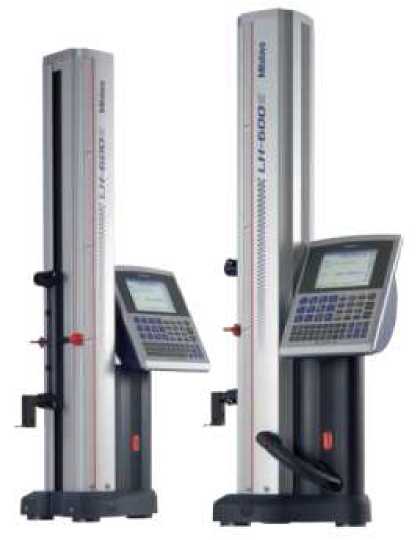

Рисунок 2 - Общий вид высотомеров серии 518 модификации Linear Height а) исполнение 600E; б) исполнение 600EG

Пломбирование высотомеров не предусмотрено.

Высотомеры серии 518 модификации Linear Height имеют в своем составе программное обеспечение (ПО), установленное в блоке контрольной панели, разработанное для конкретных измерительных задач и осуществляющее также функции управления процессом измерений.

Таблица 1 - Сведения об идентификационных данных ПО

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения высотомеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

наносится на заднюю стенку высотомера методом наклейки и на руководство по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП № 32667-15 с изменением № 1 «Высотомеры серии 518. Методика поверки», утвержденному ФГУП «ВНИИМС» 11 декабря 2018 г.

Основные средства поверки:

• - меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;

• - плита поверочная гранитная, исполнение 3, класс точности 00 по ГОСТ 10905-86.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационных документах.

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация фирмы Mitutoyo Corporation, Япония

Mitutoyo Corporation, Япония

Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan

Тел.: 81(044)813-8230

Факс: 81(044)813-8231

ООО «Митутойо РУС»

ИНН 7723820978

Россия, 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2 Тел./факс: +7 (495) 745-07-52

E-mail: info@mitutoyo.ru

Web-сайт: www.mitutoyo.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
