Номер по Госреестру СИ: 84822-22
84822-22 Контроллеры логические программируемые
(ПЛК 200)
Назначение средства измерений:
Контроллеры логические программируемые ПЛК 200 (далее - контроллеры), предназначены для измерений температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей) и других физических величин, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, электрическое сопротивление постоянному току или унифицированные электрические сигналы силы и напряжения постоянного тока, в единицах измерения физической величины или в процентах от максимального значения диапазона измерений.
Внешний вид.
Контроллеры логические программируемые
Рисунок № 1
Внешний вид.
Контроллеры логические программируемые
Рисунок № 2
Внешний вид.
Контроллеры логические программируемые
Рисунок № 3
Внешний вид.
Контроллеры логические программируемые
Рисунок № 4
Общие сведения
Дата публикации - 03.03.2022
Срок свидетельства -
Номер записи - 186810
ID в реестре СИ - 1397804
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПЛК210-04-PL, ПЛК210-04-CS, ПЛК200-04-CS, нет модификации,
Производитель
Изготовитель - ООО "Производственное Объединение ОВЕН"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 4239
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№505 от 2022.03.01 ПРИКАЗ_Об утверждении типов средств измерений (22)
№2248 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2313 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№3211 от 2022.12.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№171 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
№727 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№847 от 2023.04.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№955 от 2023.05.04 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1723 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2766 от 2023.12.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№2239 от 2023.10.23 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2802 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
№140 от 2024.01.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№233 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
№435 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Контроллеры логические программируемые (ПЛК 200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Контроллеры логические программируемые (ПЛК 200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЗАВОД № 423" (РОСС RU.0001.310261) | 4237 | 424 | 4233 | 4 | 0 | 4237 | 4233 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Контроллеры логические программируемые (ПЛК 200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей) и других физических величин, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, электрическое сопротивление постоянному току или унифицированные электрические сигналы силы и напряжения постоянного тока.
Данное встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция контроллеров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014 - данное встроенное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенного ПО контроллеров приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО контроллеров исполнений
ПЛК200-04-Х
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО FlashSoft PLC200 v1.3.0309.1303 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.3.0309.1303 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные встроенного ПО контроллеров исполнений
ПЛК210-04-Х
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ПО FlashSoft PLC210 1.3.0309.1257 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.3.0309.1257 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус контроллеров любым технологическим способом, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Подключение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам логическим программируемым ПЛК 200ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ТУ 26.51.70-037-46526536-2020 «Контроллеры логические программируемые ПЛК 200. Технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Изготовитель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)Адрес деятельности: 301830 Тульская область, г. Богородицк, Заводской проезд, стр. 2Б
Место нахождения и адрес юридического лица: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
ИНН 7722127111
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия основан на преобразовании входных сигналов, получаемых от датчиков измерения (первичных преобразователей) различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), отображения информации входных сигналов на экране персонального компьютера при помощи специальной программы, обработке поступающих цифровых сигналов и последующей передаче, по предварительно заданной пользователем программе, хранящейся в памяти контроллера, управляющих сигналов на выходные устройства контроллера.
Контроллеры выпускаются в исполнениях, отличающихся интерфейсами связи, количеством каналов и средой исполнения.
Структура условного обозначения исполнений контроллеров, представлена на рисунке 1.
ПЛК X -04- X
Модель
Среда исполнения программного комплекса
Рисунок 1 - Структура условного обозначения контроллеров
Расшифровка условного обозначения контроллеров:
Модель:
200 - 2xEthernet 10/100 Мбит/c (RJ45); 1xRS-485; USB Device; 8*DI; 8*DO-R; 4xAI;
210 - 4xEthernet 10/100 Мбит/c (RJ45); 2xRS-485; 1xRS-232; USB Device; 12xDO-R; 12xDI; 4xAI;
Среда исполнения программного комплекса:
CS - CODESYS;
CS-R - CODESYS с компонентом Redundancy;
KR - Система реального времени контроллера (СРВК);
MS4 - MasterSCADA 4D;
CS-KOS - CODESYS на базе Kaspersky OS;
PL - Полигон.
Конструктивно контроллеры выполнены в пластмассовом корпусе для крепления на DIN-рейку или к стене. На лицевой панели контроллеров размещены элементы индикации, кнопки управления, съемные клеммные колодки под закрывающимися крышками, разъемы кабелей интерфейса Ethernet (только для контроллеров исполнений ПЛК210-04-Х), USB -разъем, слот для подключения SD-карты и поле для нанесения IP - адреса контроллера.
На верхней панели контроллеров расположены разъем для подключения питания и разъемы кабелей интерфейса Ethernet.
Конструкция контроллеров не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Заводской номер наносится на корпус контроллера методом лазерной гравировки в виде цифрового кода.

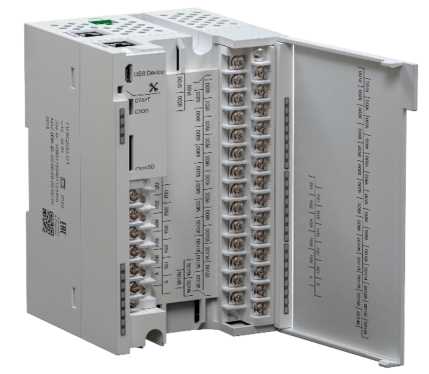

Общий вид контроллеров представлен на рисунках 2 и 3. Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.

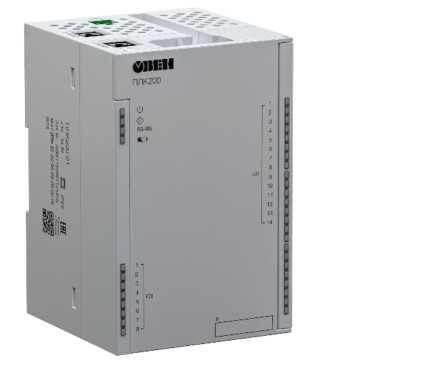

Рисунок 2 - Общий вид контроллеров исполнений ПЛК200-04-Х

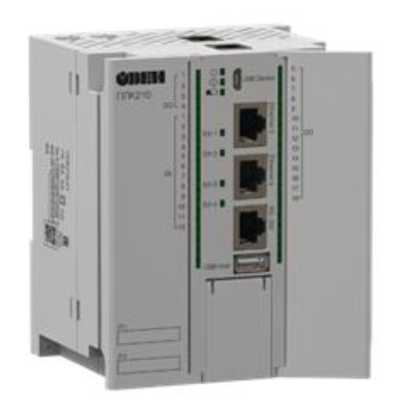

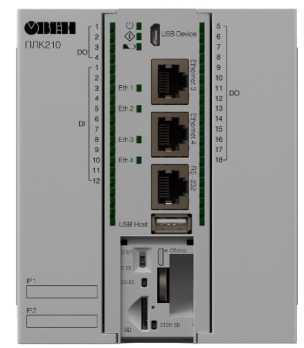

Рисунок 3 - Общий вид контроллеров исполнений ПЛК210-04-Х
