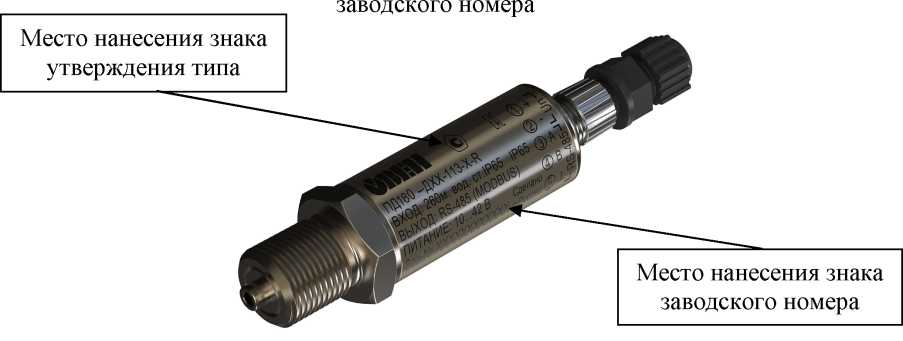

Таблица 1 -

Расшифровка структуры условного обозначения исполнений преобразователей

Позиция

Код

Описание

1

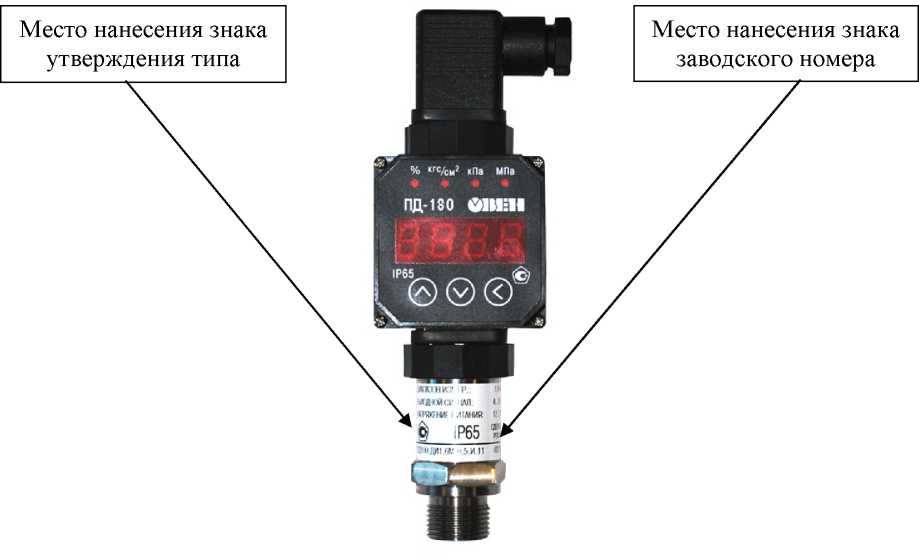

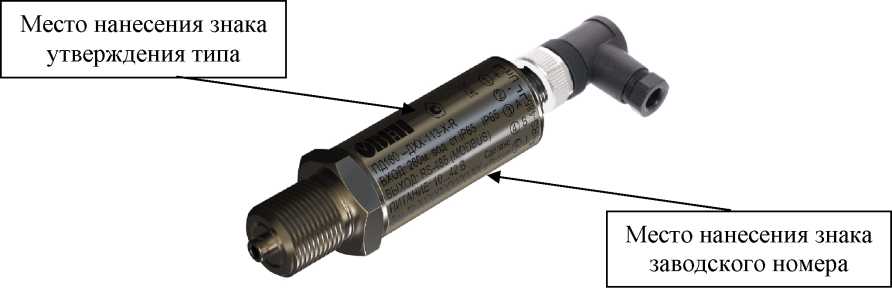

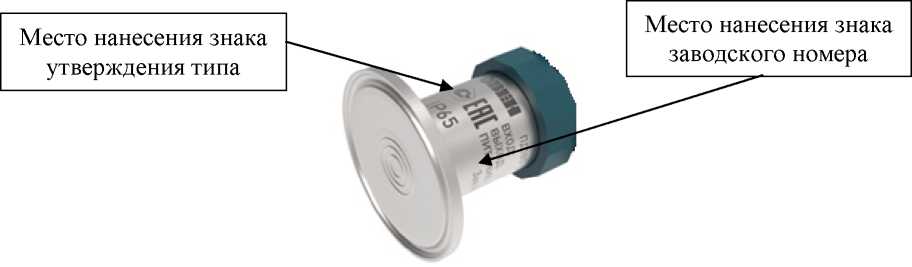

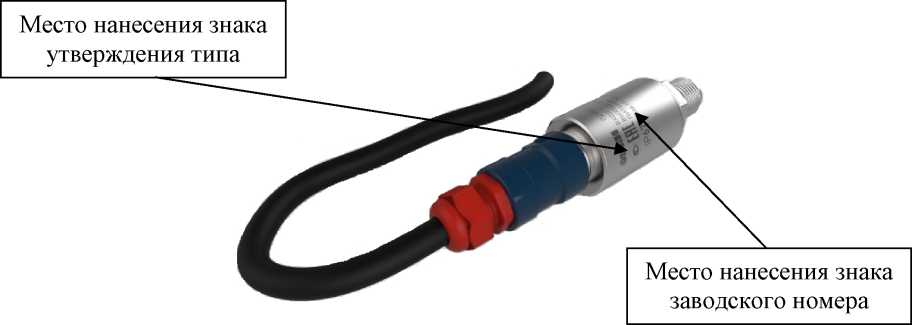

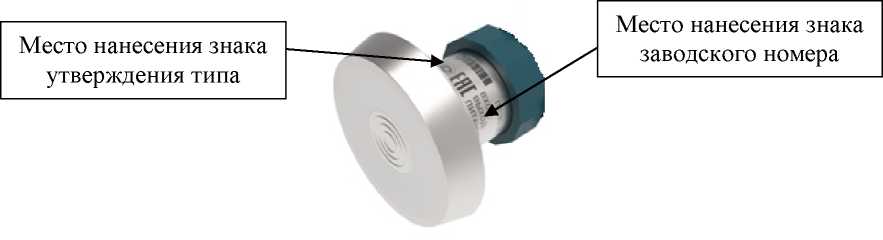

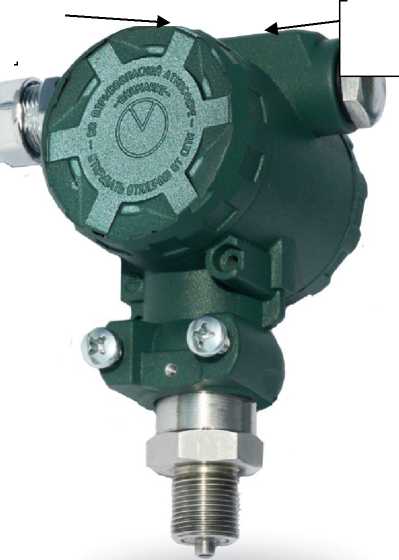

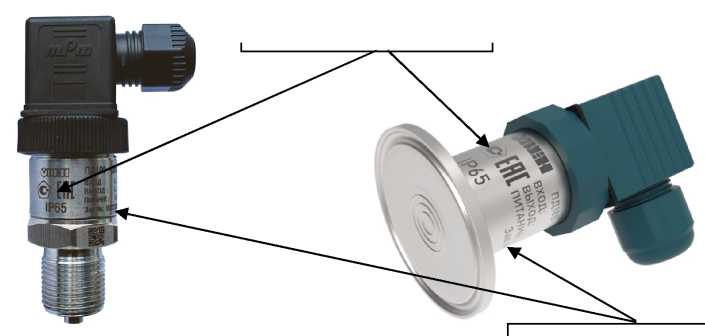

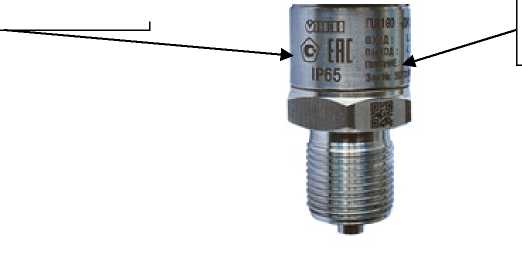

ПД180

Обозначение наименования преобразователей

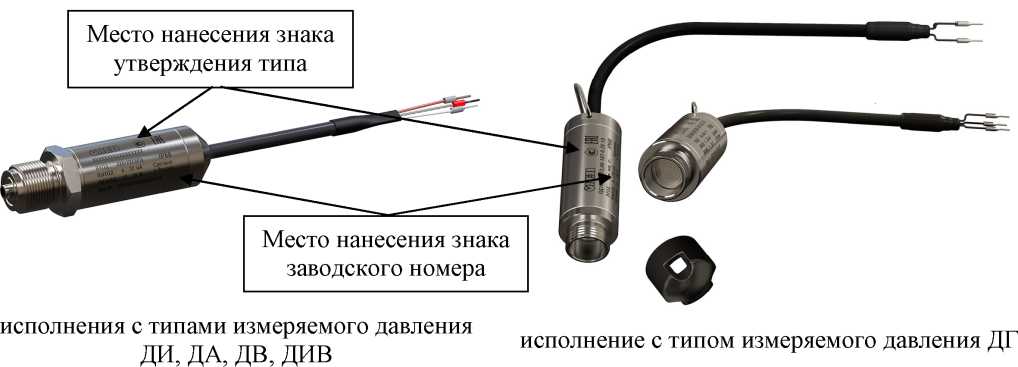

Обозначение типа измеряемого давления:

ДИ

ДИ - избыточное давление;

2

ДА

ДА - абсолютное давление;

ДВ

ДВ - вакуумметрическое давление;

ДИВ

ДИВ - избыточно-вакуумметрическое давление;

ДГ

ДГ - гидростатическое давление.

Верхний предел преобразований (далее - ВПП)/измерений (далее - ВПИ)* давления:

0,001

0,001 - 0,001 МПа;

0,01

0,01 - 0,01 МПа;

0,0125

0,0125 - 0,0125 МПа;

0,016

0,016 - 0,016 МПа;

0,02

0,02 - 0,02 МПа;

0,0025

0,0025 - 0,025 МПа;

0,03

0,03 - 0,03 МПа;

0,04

0,04 - 0,04 МПа;

0,05

0,05 - 0,05 МПа;

0,06

0,06 - 0,06 МПа;

0,08

0,08 - 0,08 МПа;

3

0,1

0,1 - 0,1 МПа;

0,15

0,15 - 0,15 МПа;

0,16

0,16 - 0,16 МПа;

0,25

0,25 - 0,25 МПа;

0,3

0,3 - 0,3 МПа;

0,4

0,4 - 0,4 МПа;

0,5

0,5 - 0,5 МПа;

0,6

0,6 - 0,6 МПа;

0,9

0,9 - 0,9 МПа;

1

1 - 1,0 МПа;

1,5

1,5 - 1,5 МПа;

1,6

1,6 - 1,6 МПа;

2,4

2,4 - 2,4 МПа;

2,5

2,5 - 2,5 МПа;

4

4 - 4,0 МПа.

Пределы допускаемой приведенной (к ВПП/ВПИ) основной погрешности преобразований/измерений давления:

0,15

0,15 - ±0,15 %;

0,20

0,20 - ±0,2 %;

0,25

0,25 - ±0,25 %;

4

0,35

0,35 - ±0,35 %;

0,40

0,40 - ±0,4 %;

0,50

0,50 - ±0,5 %;

0,60

0,60 - ±0,6 %;

1,00

1,00 - ±1 %;

1,50

1,50 - ±1,5 %.

Материала мембраны:

5

St

St - нержавеющая сталь;

Се

Се - керамика;

Позиция

Код

Описание

Si

Si - открытый кристалл.

6

00

01

02

03

11

12

21

22

23

31

32

33

34

35

Способ присоединения к измерительному процессу: 00 - отсутствует;

01 - резьба М20х1,5 по ГОСТ 8724-2002;

02 - резьба G1/2 по ГОСТ 6357-81 и ГОСТ 6211-81; 03 - резьба G1/4 по ГОСТ 6357-81 и ГОСТ 6211-81;

• 11 - резьба G1/2 по ГОСТ 6357-81 и ГОСТ 6211-81 (открытая мембрана);

• 12 - М24х 1,5 по ГОСТ 8724-2002;

(открытая мембрана);

• 21 - DN15 (20) Clamp DIN 32676;

• 22 - DN25 (32, 40) Clamp DIN 32676;

• 23 - DN50 Clamp DIN 32676;

• 31 - DN20 DIN 11851;

• 32 - DN25 DIN 11851;

• 33 - DN32 DIN 11851;

• 34 - DN40 DIN 11851;

• 35 - DN50 DIN 11851.

7

И1

И2

И3

У1

У2

У3

У4

У5

RS

Et

Тип выходного сигнала:

И1 - от 4 до 20 мА по 2-х проводной схеме подключений; И2 - от 4 до 20 мА по 3-х проводной схеме подключений;

И3 - от 4 до 20 мА с наложением частотно-модулированного сигнала - HART-протокол;

У1 - от 0 до 10 В по 3-х проводной схеме подключений; У2 - от 0 до 5 В по 3-х проводной схеме подключений;

У3 - от 0,4 до 5,5 В по 3-х проводной схеме подключений; У4 - от 0,5 до 4,5 В по 3-х проводной схеме подключений;

У5 - от 0,4 до 2,0 В по 3-х проводной схеме подключений; RS - интерфейс передачи данных RS-485 с протоколом Modbus;

Et - Ethernet.

8

А1

В1

В2

С.010

RJ

К1

КИ1

КИ2

Исполнение корпуса или тип электрического подключения: А1 - EN175301-803 форма А;

B1 - M12x1 прямой;

B2 - M12x1 угловой;

C.010 - кабельный ввод (герметичное исполнение IP68);

RJ - RJ-45;

К1 - полевой корпус;

КИ1 - полевой корпус с цифровым индикатором (жидкокристаллический дисплей);

КИ2 - полевой корпус с цифровым индикатором (4-х разрядный светодиодный цифровой индикатор).

9

отсутствует EXI

Взрывозащищенное исполнение: общепромышленное исполнение; искробезопасная электрическая цепь.

* Для преобразователей вакуумметрического давления приведено абсолютное значение ВПП/ВПИ давления.

Наименование

Обозначение

Количество

Преобразователь давления измерительный

ПД180

-

1 шт.

Паспорт и гарантийный талон

КУВФ.406233.41ПС

1 экз.

Руководство по эксплуатации (для преобразователей с типом выходного сигнала И1, И2, И3, RS, Et)*

КУВФ.406233.41РЭ1

1 экз.

Руководство по эксплуатации (для преобразователей с типом выходного сигнала У1, У2, У3, У4, У5)*

КУВФ.406233.41РЭ2

1 экз.

* В зависимости от исполнения преобразователей.

Наименование характеристики

Значение характеристики в зависимости от типа измеряемого давления

ДА

ДИ

ДГ

ДВ

ДИВ

Нижний предел преобразований/измерений давления, МПа

0

0

0

0

-0,1

Верхний предел преобразований/измерений давления, МПа

1,6

4,0

2,5

-0,1

2,4

Минимальный диапазон преобразований/ измерений давления, МПа ¹⁾

0,1

0,01

0,001

0,01

0,0125

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Диапазоны преобразований давления в выходной аналоговый сигнал напряжения постоянного тока, В

от 0 до 5; от 0,4 до 5,5; от 0 до 10; от 0,5 до 4,5; от 0,4 до 2

Пределы допускаемой приведенной

(к ВПП) основной погрешности преобразований давления ^{2) 3)}, %

±0,15; ±0,2; ±0,25; ±0,35; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5

Пределы допускаемой приведенной (к ВПИ) основной погрешности измерений давления ^{2) 4)}, %

±0,15; ±0,2; ±0,25; ±0,35; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5

Пределы допускаемой абсолютной основной погрешности измерений давления ^{5) 6)}, %

±(0,003-ВПИ + N)

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность воздуха (без конденсации влаги), %

от +15 до +25

от 30 до 85

• ¹⁾ Диапазон преобразований/измерений - модуль алгебраической разности между значениями верхнего и нижнего пределов преобразований/измерений давления.

• ²⁾ Конкретное значение пределов допускаемой приведенной (к ВПП/ВПИ) основной

погрешности преобразований/измерений давления приведено в   паспортах на

преобразователи.

• ³⁾ При оценке результатов измерений по аналоговому выходному сигналу силы или напряжения постоянного тока.

• ⁴⁾ При оценке результатов измерений по цифровым интерфейсам.

• ⁵⁾ При оценке результатов измерений по встроенному индикатору.

• ⁶⁾ N - единица младшего разряда встроенного индикатора, выраженная в единицах измеряемых величин.

Наименование характеристики

Значение

Цифровые интерфейсы

HART, RS-485, Ethernet

Рабочие условия измерений:

• - температура окружающей среды, °С

• - относительная влажность воздуха (без конденсации влаги, при температуре окружающего воздуха +35 °С), %, не более

от -10 до +70 ¹⁾; от -40 до +80

85

Напряжение питания постоянного тока для преобразователей с типом выходного сигнала, В:

• - И1, И2, И3, RS, Et, У1, У2, У3

• - У4

• - У5

от 12 до 36 ²⁾ от 5 до 6,5 ³⁾ от 3,2 до 6,5 ⁴⁾

Масса, кг, не более

4,0

Потребляемая мощность, Вт, не более

2,0

Габаритные размеры, мм:

• - ширина

• - высота

• - глубина

• - диаметр

от 52 до 154

от 66 до 330

от 35 до 114

от 27 до 64

Средняя наработка на отказ, ч

500000

Средний срок службы, лет

12

Маркировка взрывозащиты по ГОСТ 31610.0-2014

1Ex ia IIC T6 Gb

• ¹⁾ Без ограничения оптических свойств, таких как время отклика, контрастность и снижение частоты обновления для преобразователей со встроенным индикатором.

• ²⁾ Номинальное значения напряжения питания постоянного тока 24 В.

• ³⁾ Номинальное значения напряжения питания постоянного тока 5 В.

• ⁴⁾ Номинальное значения напряжения питания постоянного тока 3,3 В.
