Принцип действия приборов основан на преобразовании электрических сигналов силы, напряжения постоянного тока, сигналов активного сопротивления постоянному току или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.

Конструктивно приборы выполнены в пластмассовых корпусах двух типов: для щитового (Щ1) и настенного (Н) крепления. На лицевой панели прибора размещены цифровые индикаторы с управляющими кнопками. Клеммы для подключения к сети и к первичным преобразователям у приборов для щитового крепления расположены на задней панели, а у приборов для настенного крепления - внутри герметичного корпуса с подключением монтажных проводов через резиновые герметичные вводы.

Приборы выпускаются в нескольких типовых модификациях, отличающихся реализованными алгоритмами работы, при этом каждая модификация изготавливается в нескольких вариантах исполнения, отличающихся друг от друга типом корпуса и типом встроенных выходных элементов, служащих для управления исполнительными механизмами. Выходными сигналами приборов являются: состояния контактов электромагнитных реле, симисторных ключей, транзисторных ключей, унифицированные сигналы тока или напряжения постоянного тока.

Фотографии общего вида приборов приведены на рисунках 1-2.

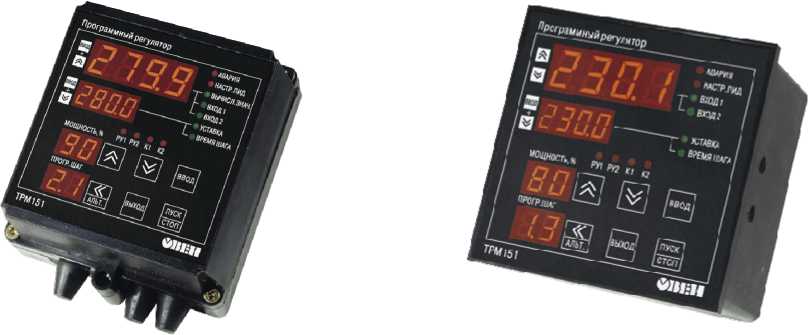

Рис.1 Общий вид приборов в корпусе Н   Рис.2 Общий вид приборов в корпусе Щ1

В комплектность поставки прибора входят:

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблицах 2 и 3:

Таблица 2 - Используемые на входе первичные преобразователи . (датчики)

Таблица 3 - Используемые на входе сигналы постоянного тока и напряжения

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от (20±5) °С до от плюс 1 или от (20±5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не должны превышать 0,2 предела допускаемой основной приведенной погрешности.

Пределы допускаемой основной приведённой погрешности выходных сигналов цифро-аналогового преобразователя (ЦАП) «параметр - ток» или «параметр -напряжение», %:........................................................................................±0,5

Пределы допускаемой дополнительной приведенной погрешности выходов ЦАП, вызванной изменением температуры окружающего воздуха от нормальной (20±5) ^оС до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры не должны превышать 0,5 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В.......................................от 90 до 245

Частота питающего напряжения, Гц................................................от 47 до 63

Максимальная потребляемая мощность, В^А...............................................15

Рабочие условия эксплуатации:

• - закрытые взрывобезопасные помещения без агрессивных паров и газов;

• - температура окружающего воздуха, °С:

рабочие условия................................................от плюс 1 до плюс 50;

нормальные условия...................................................от плюс 15 до плюс 25;

- верхний предел относительной влажности воздуха не более 80 % при плюс 25 °С и более низких температурах без конденсации влаги

- атмосферное давление, кПа........................................от 84,0 до 106,7

Масса, кг, не более..............................................................................1,0

Габаритные размеры (длина х ширина х высота), мм:

• - для исполнения Щ1 ........................................................... 96x96x70

• - для исполнения Н..................................................................130x105x65

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP20 IP44 в корпусе для настенного крепления и IP54 со стороны передней панели в корпусах для щитового крепления.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.
