Позиция

Код

Описание

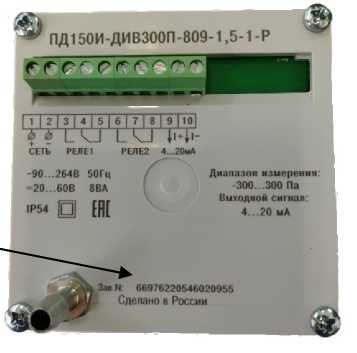

1

ПД150И

Обозначение наименования преобразователей

Обозначение типа измеряемого давления:

ДИ

избыточное давление;

2

ДВ

вакуумметрическое давление;

ДИВ

избыточно-вакуумметрическое давление;

ДД

дифференциальное давление.

Верхний предел измерений (далее - ВПИ)/преобразований (далее -

ВПП)¹⁾:

200П²⁾

0,2 кПа;

250П

0,25 кПа;

300П

0,3 кПа;

400П

0,4 кПа;

500П

0,5 кПа;

600П

0,6 кПа;

800П

0,8 кПа;

1,0К

1,0 кПа;

1,25К

1,25 кПа;

1,6К

1,6 кПа;

2,0К

2,0 кПа;

2,5К

2,5 кПа;

3

3,0К

3,0 кПа;

4,0К

4,0 кПа;

5,0К

5,0 кПа;

6,0К

6,0 кПа;

8,0К

8,0 кПа;

10,0К

10,0 кПа;

12,5К

12,5 кПа;

16,0К

16,0 кПа;

25,0К

25,0 кПа;

30,0К

30,0 кПа;

40,0К³⁾

40,0 кПа;

50,0К

50,0 кПа;

60,0К

60,0 кПа;

80,0К

80,0 кПа;

100К

100,0 кПа.

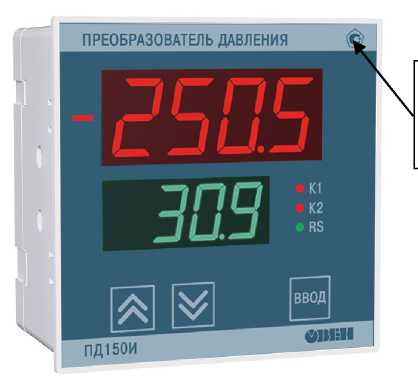

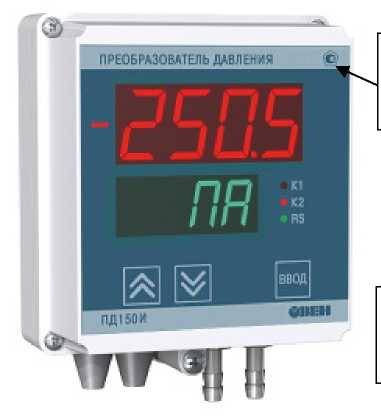

Тип корпуса:

4

809

809 - щитовое крепление;

899

899 - настенное крепление.

Пределы    допускаемой    приведенной    (к    диапазону

измерений/преобразований)       основной       погрешности

₅

измерений/преобразований давления:

0,25

±0,25 %;

0,5

±0,5 %;

1,0

±1,0 %;

1,5

±1,5 %;

5

2,0

±2,0 %;

2,5

±2,5 %.

6

Тип встроенной индикации:

1

светодиодная.

Позиция

Код

Описание

7

Р

Тип дискретного выходного сигнала: электромагнитное реле.

8

отсутствует

R

Тип выходного сигнала: от 4 до 20 мА;

интерфейс передачи данных RS-485 с протоколом Modbus.

• ¹⁾ Для преобразователей, измеряющих вакуумметрическое давление (ДВ), приведено абсолютное значение ВПИ/ВПП.

• ²⁾ Только для преобразователей, измеряющих избыточно-вакуумметрическое давление ^(ДИВ). ₃₎

• ³⁾ Кроме преобразователей, измеряющих вакуумметрическое давление (ДВ).

Наименование

Обозначение

Количество

Преобразователь давления ПД150И

-

1 шт.

Паспорт и Г арантийный талон

КУВФ.406233.300ПС

1 экз.

Руководство по эксплуатации

КУВФ.406233.300РЭ

1 экз.

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа¹⁾

100

Минимальный диапазон измерений/преобразований давления, кПа²⁾

0,25

Максимальный диапазон измерений/преобразований давления, кПа²⁾

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления²⁾, %:

• - для исполнений с ВПИ/ВПП 0,25 кПа

• - для исполнений с ВПИ/ВПП 0,3 кПа

• - для исполнений с ВПИ/ВПП от 0,4 до 0,8 кПа

• - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

• - для исполнений с ВПИ/ВПП от 2,5 до 8,0 кПа и от 80,0 до 100,0 кПа

• - для исполнений с ВПИ/ВПП от 10,0 до 60,0 кПа

±2,5

±2,0

±1,5

±1,0

±0,5 ±0,25

• ¹⁾ В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

• ²⁾ Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа¹)

100

Минимальный диапазон измерений/преобразований давления, кПа²⁾

0,25

Максимальный диапазон измерений/преобразований давления, кПа²⁾

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления²⁾, %:

• - для исполнений с ВПИ/ВПП 0,25 кПа

• - для исполнений с ВПИ/ВПП от 0,3 до 0,8 кПа

• - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

• - для исполнений с ВПИ/ВПП от 2,5 до 8,0 кПа и от 80,0 до 100,0 кПа

• - для исполнений с ВПИ/ВПП от 10,0 до 60,0 кПа

±2,5

±1,5

±1,0

±0,5 ±0,25

• ¹⁾ В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

• ²⁾ Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа¹⁾

-100

Минимальный диапазон измерений/преобразований давления, кПа²⁾

0,25

Максимальный диапазон измерений/преобразований давления, кПа²⁾

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления²⁾, %:

• - для исполнений с ВПИ/ВПП 0,25 кПа

• - для исполнений с ВПИ/ВПП от 0,3 до 0,8 кПа

• - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

• - для исполнений с ВПИ/ВПП от 2,5 до 5,0 кПа

• - для исполнений с ВПИ/ВПП от 6,0 до 30,0 кПа и от 50,0 до 100,0 кПа

±2,5

±1,5

±1,0

±0,5 ±0,25

• ¹⁾ В таблице приведены значения максимальных верхних пределов измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

• ²⁾ Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Наименование характеристики

Значение

Максимальный нижний предел измерений/преобразований давления, кПа¹⁾

-100

Максимальный верхний предел измерений/преобразований давления, кПа¹⁾

100

Минимальный диапазон измерений/преобразований давления, кПа²⁾

0,40

Максимальный диапазон измерений/преобразований давления, кПа²⁾

200

Наименование характеристики

Значение

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления²⁾, %:

• - для исполнений с ВПИ/ВПП от 0,20 до 0,25 кПа

• - для исполнений с ВПИ/ВПП от 0,3 до 0,6 кПа

• - для исполнений с ВПИ/ВПП от 0,8 до 1,6 кПа

• - для исполнений с ВПИ/ВПП от 2,0 до 100,0 кПа

±1,5

±1,0

±0,5 ±0,25

• ¹⁾ В таблице приведены значения максимальных нижнего и верхнего пределов измерений/преобразований давления. Конкретное значение нижнего и верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

• ²⁾ Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Наименование характеристики

Значение

Пределы допускаемой приведенной (к диапазону измерений) погрешности срабатывания сигнализирующего устройства¹), %

±(0,2+IyI)

Пределы допускаемой приведенной (к диапазону измерений/преобразований) дополнительной погрешности измерений/преобразований давления при изменении температуры окружающей среды от -20 до +18 не включ. и св. +28 до +70 °С, на каждые 10 °С, %

±(0>Y|)

Вариация измеренного/преобразованного значения давления, %, не более

0ЛМ

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность воздуха без конденсации, %, не более

• - атмосферное давление, кПа

от +18 до +28

80

от 84,0 до 106,7

¹⁾ Y - пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений давления.

Наименование характеристики

Значение

Цифровые интерфейсы

RS-485

Рабочие условия измерений:

• - температура окружающей среды, °С

• - относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, %, не более

• - атмосферное давление, кПа

от -20 до +70

85

от 84,0 до 106,7

Напряжение питания постоянного тока, В

от 20 до 60 (номинальное 24)

Параметры питания переменного тока:

• - напряжение, В

• - частота, Гц

от 90 до 264 (номинальное 230) от 47 до 63 Гц (номинальная 50)

Потребляемая мощность, Вт, не более

8,0

Масса, кг, не более

0,4

Наименование характеристики

Значение

Габаритные размеры (длина х высота х глубина), мм, не более:

• - тип корпуса 809 (щитовое крепление)

• - тип корпуса 899 (настенное крепление)

96x96x87

105x137x60

Средняя наработка на отказ, ч

500000

Средний срок службы, лет

12
