Принцип действия приборов основан на преобразовании входных электрических сигналов в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.

Приборы являются однодиапазонными.

Основные узлы приборов: входной делитель, входной трансформатор тока, АЦП, ЦАП, микроконтроллер, три четырехразрядных светодиодных цифровых индикатора, единичные светодиодные индикаторы, кнопки переключения режимов измерения, источник питания с гальванической развязкой.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового (Щ2) крепления. На лицевой панели размещены цифровые индикаторы и кнопки для управления прибором. Клеммы для подключения к сети и к источнику питания расположены на задней панели.

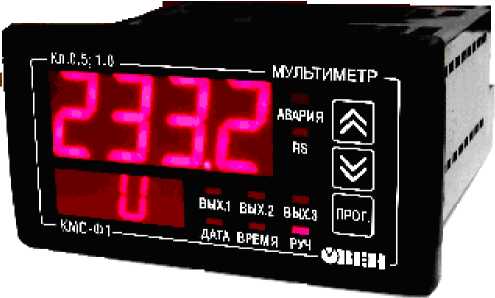

Фотография общего вида приборов приведена на рисунке 1.

Рисунок 1. Общий вид приборов

Приборы изготавливается в нескольких вариантах исполнений, отличающихся друг от друга типом встроенных выходных элементов.

Информация о варианте исполнения указана в коде условного обозначения прибора: КМС-Ф1.Щ2.ХХХ - прибор в корпусе щитового крепления типа Щ2, где X - тип встроенного выходного элемента:

Р - реле электромагнитное;

К - оптопара транзисторная п-р-п-типа;

С - оптопара симисторная;

Т - выход для управления внешним твердотельным реле;

И - цифро-аналоговый преобразователь «параметр - ток 4...20 мА»;

У - цифро-аналоговый преобразователь «параметр - напряжение 0...10 В».

Для расширения пределов измерений приборы могут использоваться с внешним трансформатором тока с номинальным вторичным током 5 А. При этом требуемый коэффициент трансформации устанавливается программно.

Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

Таблица 3 - Комплектность

Примечание: * - по требованию заказчика.

Лист № 4 всего листов 4

(номинальный вторичный ток 5 А)                            1, 2, 3, 4, 6, 8, 10, 15, 16, 20,

30, 40, 60, 80, 100, 120, 200

Пределы допускаемой основной приведенной погрешности измерения параметров электрических величин не превышают значений, приведенных в таблице 2.

Таблица 2

За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений.

Пределы допускаемой дополнительной приведенной погрешности измерения параметров электрических величин, вызванной изменением температуры окружающего воздуха от нормальной не превышают 0,5 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры.

Диапазон преобразования сигналов цифро-аналогового

преобразователя (ЦАП) «параметр - ток», мА                            от 4 до 20

Диапазон преобразования сигналов цифро-аналогового

преобразователя (ЦАП) «параметр - напряжение», В                      от 0 до 10

Пределы допускаемой основной приведённой погрешности преобразования выходных сигналов ЦАП «параметр - ток» или «параметр - напряжение», не более, %     ± 0,5

Пределы допускаемой дополнительной приведенной погрешности преобразования выходных сигналов ЦАП, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) ^оС до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры не должны превышать 0,5 предела допускаемой основной приведенной погрешности. Напряжение питания переменного тока, В                              от 90 до 264

Частота напряжения питания, Гц                                      от 47 до 63

Габаритные размеры (длина х ширина х высота), мм                      96x48x100

Масса, не более, кг                                                       0,5

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP54 со стороны передней панели в корпусе для щитового крепления. Нормальные условия применения:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

• - температура окружающего воздуха, °С

  20 ± 5

  до 80

  от 84,0 до 106,7

• - относительная влажность воздуха, %

• - атмосферное давление, кПа Рабочие условия применения:

• - закрытые взрывобезопасные помещения без агрессивных паров и газов;

• - температура окружающего воздуха, °С

  от 0 до плюс 55 до 80 без конденсации (при температуре до плюс 25 °С)

  от 84,0 до 106,7

  100000

  10

• - относительная влажность воздуха, %

• - атмосферное давление, кПа Средняя наработка на отказ, не менее, ч Средний срок службы, не менее, лет
