Номер по Госреестру СИ: 86049-22
86049-22 Преобразователи относительной влажности и температуры измерительные
(ПВТ10-Н2.3.И)
Назначение средства измерений:
Преобразователи относительной влажности и температуры измерительные ПВТ10-Н2.3.И (далее - преобразователи) предназначены для измерений значений относительной влажности и температуры неагрессивных газовых сред, и преобразований в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.

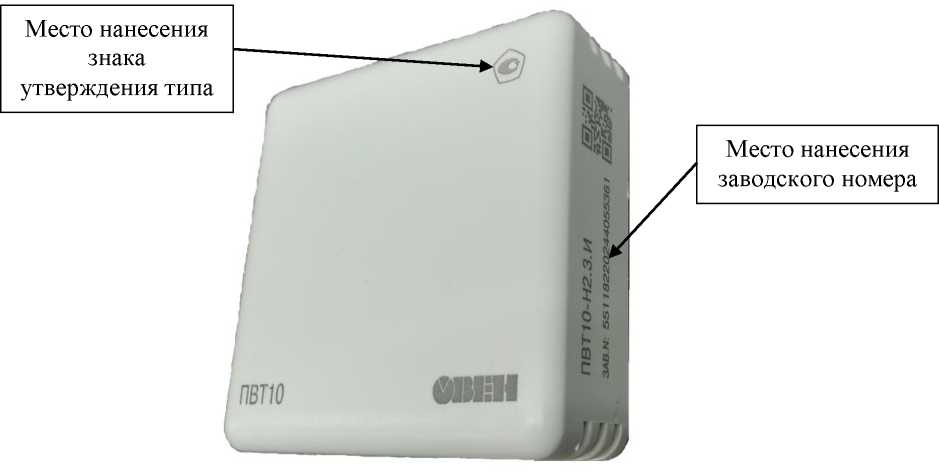

Внешний вид.
Преобразователи относительной влажности и температуры измерительные
Рисунок № 1
Общие сведения
Дата публикации - 11.07.2022
Срок свидетельства - 05.07.2027
Номер записи - 188045
ID в реестре СИ - 1400675
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПВТ10-Н2.3И, ПВТ10-Н2.3.И, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН")
Страна - РОССИЯ
Населенный пункт - Тульская обл., г. Богородицк
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 4262
Выдано извещений - 13
Кол-во периодических поверок - 201
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1649 от 2022.07.05 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2265 от 2023.10.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Преобразователи относительной влажности и температуры измерительные (ПВТ10-Н2.3.И)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51098-12 20.07.2027 |
Измерители ПИД-регуляторы универсальные программные, ТРМ151 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
52013-12 09.10.2027 |
Приборы электроизмерительные цифровые (мультиметры), КМС-Ф1 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
5 лет |
|
52101-12 03.11.2027 |
Преобразователи аналоговых сигналов измерительные универсальные, ИДЦ1 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
52102-12 03.11.2027 |
Преобразователи аналоговых сигналов измерительные универсальные, ИТП-11 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
52364-13 30.10.2027 |
Измерители-регуляторы универсальные 6-канальные, ТРМ136 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
81277-21 15.03.2026 |
Сигнализаторы загазованности, Д3-1-СН4 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
81276-21 15.03.2026 |
Сигнализаторы загазованности, Д3-1-СО Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
84620-22 03.03.2027 |
Преобразователи давления измерительные, ПД180 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
86049-22 05.07.2027 |
Преобразователи относительной влажности и температуры измерительные, ПВТ10-Н2.3.И Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
86190-22 18.07.2027 |
Преобразователи относительной влажности и температуры , ПВТ110 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
86595-22 29.08.2027 |
Преобразователи давления, ПД150И Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
89616-23 28.07.2028 |
Датчики температуры, ДТХ-RS Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года - для датчиков температуры с ЧЭ типа ТС и типа ТП с диапазоном измерений до +800 °C; 1 год - для датчиков температуры с ЧЭ типа ТП с диапазоном измерений свыше +800 °C |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Преобразователи относительной влажности и температуры измерительные (ПВТ10-Н2.3.И)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 4074 | 1126 | 4061 | 13 | 0 | 4074 | 4061 | 13 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 140 | 33 | 0 | 140 | 12 | 140 | 0 | 140 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 16 | 0 | 16 | 1 | 0 | 0 | 0 |
Стоимость поверки Преобразователи относительной влажности и температуры измерительные (ПВТ10-Н2.3.И)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
2417 | 2723 |
|
ФБУ Владимирский ЦСМ Владимирская область |
2901 | 2723 |
|
ФБУ Калининградский ЦСМ Калининградская область |
2194 | 2723 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3380 | 2723 |
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразований измеренных значений относительной влажности и температуры в унифицированный аналоговый выходной сигнал силы постоянного тока и в цифровой выходной сигнал протокола Modbus RTU для передачи по интерфейсу RS-485. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
pvt 535.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
535 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, нанесенную на корпус преобразователей, любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Конструкция и принцип действия» руководства по эксплуатации КУВФ.413631.010РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений влажности газов»;
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»;
ТУ 26.51.51-004-4652536-2021 «Преобразователи относительной влажности и температуры измерительные ПВТ10-Н2.3.И. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
Адрес юридического лица: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
ИНН 7722127111
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)Адрес юридического лица: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
ИНН 7722127111
Изготовители Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
Адрес места осуществления деятельности: 301830, Тульская область, г. Богородицк, Заводской проезд, стр. 2 «Б»
ИНН 7722127111
Принцип действия преобразователей при измерении влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип действия преобразователей при измерении температуры основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.
Конструктивно преобразователи выполнены в пластмассовом корпусе для настенного/потолочного крепления. Внутри корпуса находится электронная плата с микропроцессорным микроконтроллером и высокостабильным однокристальным сенсором относительной влажности (емкостного типа) и платиновым терморезистором, а также клеммная колодка для подключения питания и аналоговых выходных сигналов.
Питание преобразователей осуществляется от внешнего источника постоянного тока.
Заводской номер наносится на корпус преобразователей методом гравировки в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1.
Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Рисунок 1 - Общий вид преобразователей относительной влажности и температуры измерительные ПВТ10-Н2.3.И с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений и преобразований относительной влажности, % |
от 5 до 95 |
|
Диапазон показаний относительной влажности, % |
от 0 до 95 |
|
Пределы допускаемой абсолютной погрешности канала измерений и преобразований относительной влажности, %:
|
±3,0 ±4,0 |
|
Диапазон измерений и преобразований температуры, °С |
от -20 до +70 |
|
Пределы допускаемой абсолютной погрешности канала измерений и преобразований температуры, °С |
±0,5 |
|
Диапазон выходного аналогового сигнала силы постоянного тока, мА |
от 4 до 20* |
|
* - Нижнее значение диапазона выходного аналогового сигнала силы постоянного тока при преобразовании относительной влажности соответствует нижнему значению диапазона показаний относительной влажности. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от -20 до +70 до 95 от 84,0 до 106,7 |
|
Параметры электрического питания: - напряжения питания от сети постоянного тока, В |
от 11 до 30 (номинальное значение 24 В) |
|
Масса, кг, не более |
0,1 |
|
Цифровой выходной сигнал |
RS-485 (Modbus RTU) |
|
Габаритные размеры (длинахвысотахглубина), мм, не более |
71х71х27 |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ, ч |
50 000 |
