Методика поверки «Инструкция Источники оптического излучения перестраиваемые N7711A, N7714A» (651-17-024 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

(|)ГУ1иВНТЙ^ТРИ>>

Тея

■» Инг

2017 г.

Настоящая методика поверки распространяется на источники оптического излучения перестраиваемые N7711 A, N7714A (далее - источники), и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.1 Перед проведением поверки источников провести внешний осмотр и операции подготовки ее к работе.

• 1.2 Метрологические характеристики источников, подлежащие проверке, и операции поверки приведены в таблице 1.

Таблица 1

• 2.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

• 2.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

Таблица 2

• 3.1 К проведению поверки источников допускается инженерно-технический персонал со среднетехническим или высшим образованием, имеющим опыт работы с оптоволоконными и радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей).

• 4.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности» и ГОСТ 31581-2012 «Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий».

5 УСЛОВИЯ ПОВЕРКИ

• 5.2 При проведении операций поверки должны соблюдаться условия, указанные в РЭ на поверяемый источник и средства поверки.

• 5.3 При отрицательных результатах поверки по любому из пунктов таблицы 1 источник бракуется и направляется в ремонт.

• 6.1 Поверитель должен изучить РЭ поверяемого источника и используемых средств поверки.

• 6.2 Перед проведением операций поверки необходимо:

• - проверить комплектность поверяемого источника;            .

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) рабочие эталоны и средства измерений, включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

- отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений;

• - исправность органов управления.

• 7.1.2 Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность источника, органы управления находятся в исправном состоянии.

• 7.2 Опробование

  • 7.2.1 Подготовить к работе источник согласно его руководства по эксплуатации. Подключить источник к персональному компьютеру с установленным специальным программным обеспечением для работы с источниками. Включить аппаратуру и выдержать в течение времени прогрева, установленного в его технической документации.

  • 7.2.2 Убедиться в возможности установки режимов работы и настройки основных параметров режимов работы источника.

  • 7.2.3 Результаты опробования считать положительными, если при включении отсутствуют сообщения о неисправности и источник позволяет менять настройки параметров и режимы работы.

Определение (контроль) метрологических характеристик

• 7.3 Определение диапазона и абсолютной погрешности установки длины волны.

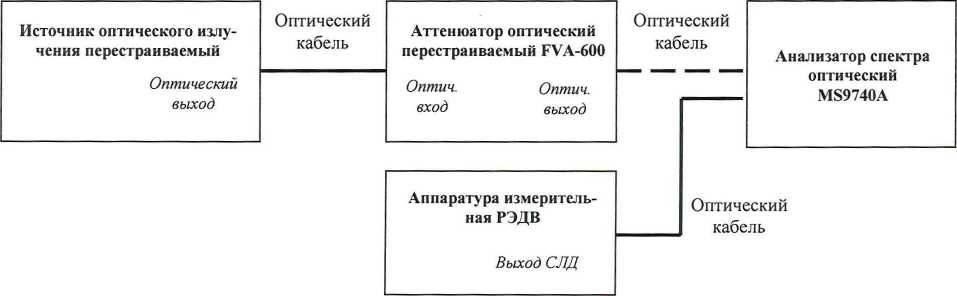

  • 7.3.1 Собрать установку в соответствии со схемой, представленной на рисунке 1. Соединить оптическим кабелем выход «СЛД» аппаратуры измерительной РЭДВ с входом анализатора спектра оптического.



Рисунок 1

• 7.3.2 С помощью анализатора спектра зарегистрировать спектр оптического излучения, поступающего с РЭДВ, в полосе обзора 1 нм, включающей паспортное значение длины волны пика поглощения Лрэдв 1 535,236 нм, указанное в эксплуатационной документации аппаратуры РЭДВ. По показаниям анализатора спектра оптического определить измеренное значение длины волны пика поглощения Лдс и значение поправки к показаниям анализатора спектра Хц -^РЭДВ - ^АС-

• 7.3.3 Установить в меню управляющей программы источника значение длины волны Хуст, равное длине волны пика поглощения (Хуст = ^рэдв)- Подать оптическое излучение с источника на вход анализатора спектра оптического через аттенюатор, не изменяя настроек анализатора спектра. Измерить с помощью анализатора спектра центральную длину волны оптического излучения, поступающего с источника л'ас и с учетом поправки определить действительное значение длины волны оптического излучения, поступающего с источника: Лист ⁼ ^'ас + ^п-

• 7.3.4 Повторить операции по п. 7.3.3 еще девять раз, зарегистрировав значения Хист» (z = 1...N, N = 10), и определить значения систематической составляющей погрешности установки длины волны и случайной составляющей погрешности, выраженной в виде среднего квадратического отклонения (СКО) ох по формулам:

А,ист /⁼ А/дс z + ^п,                                        (1)

⁼ ^уст - ^ист ср,                                   (2)

(4)

• 7.3.5 Повторить операции по п.п. 7.3.2 - 7.3.4 для паспортных значений длин волн пиков поглощения Лрэдв, составляющих 1 538,168; 1 542,885; 1 545,389; 1 556,373; 1 560,383; 1 563,094 (для источников с диапазоном перестройки длины волны от 1527,60 до 1565,50 нм) и 1 579,739; 1 584,270; 1 589,240; 1 599,128; 1 600,964; 1 601,627; 1 605,339 нм (для источников с диапазоном перестройки длины волны от 1570,01 до 1608,76 нм) и определить значения систематической и случайной составляющих погрешности установки длины волны 6xj и <5xj для каждой j-й длины волны по формулам (1) - (4).

• 7.3.6 Определить границы абсолютной погрешности установки длины волны источника Ах по формуле:



где   Охпгах и охлгах - максимальные из полученных значений Oxj и oxj соответственно.

^рэдв ~ абсолютная погрешность определения длин волн пиков поглощения аппаратуры РЭДВ.

Результаты поверки считать положительными, если значение Ах находится в пределах ± 22 пм.

7.4 Определение максимального уровня средней мощности выходного оптического излучения

• 7.4.1 Собрать установку в соответствии со схемой, представленной на рисунке 2.



  Рисунок 2

• 7.4.2 Установить на источнике максимальное значение уровня мощности выходного оптического излучения, установить на аттенюаторе значение ослабления 20 дБ. С помощью аппаратуры измерительной оптической РЭСМ-ВС измерить уровень средней мощности оптического излучения Ррэсм, выраженный в децибелах относительно 1 мВт, и определить уровень мощности выходного оптического излучения источника Рвых по формуле:

Рвых макс ⁼ Ррэсм + 20 дБ.                              (6)

• 7.4.3 Операции по 7.4.2 провести для трех значений длин волн оптического излучения, включая минимальное и минимальное в диапазоне установки длины волны источника.

Результаты поверки считать положительными, если полученные значения Рвых макс для источников с опциями 210, 240 и 222 (для длин волн от 1527,60 до 1565,50 нм) составляют не менее +13,5 дБ относительно 1 мВт и не менее +11,5 дБ относительно 1 мВт для источников с опциями 201, 204 и 222 (для длин волн от 1570,01 до 1608,76).

• 7.5 Определение разрешения при установке выходной оптической мощности

• 7.5.1 Проверку провести при подключении аппаратуры в соответствии со схемой, представленной на рисунке 2.

• 7.5.2 Установить на источнике максимальное значение уровня мощности выходного оптического излучения, а на аттенюаторе - значение ослабления 20 дБ. Контролируя по показаниям аппаратуры РЭСМ-ВС значения оптической мощности, уменьшить уровень выходной мощности источника на 0,1 дБ. По показаниям аппаратуры РЭСМ-ВС убедиться в изменении уровня мощности на 0,1 дБ.

• 7.5.3 Повторить операции по п. 7.5.2 для среднего в диапазоне и минимального значения уровня выходной мощности источника.

Результаты поверки считать положительными, если разрешение при установке выходной оптической мощности составляет 0,1 дБ.

• 7.6 Определение уровня средней мощности оптического излучения при закрытом затворе

• 7.6.1 Соединить оптическим кабелем выход источника и вход аппаратуры измерительной оптической РЭСМ-ВС. Подав команду в меню управляющей программы источника, установить затвор в закрытое положение.

• 7.6.2 Измерить с помощью аппаратуры РЭСМ-ВС уровень мощности оптического излучения при закрытом затворе Рвых закр-

Результаты поверки считать положительными, если уровень мощности оптического излучения при закрытом затворе не превышает минус 45 дБ относительно 1 мВт.

• 8.1 При положительных результатах поверки на источник выдают свидетельство установленной формы.

• 8.2 В случае отрицательных результатов поверки источник к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.



  О.В. Колмогоров

Начальник лаборатории № 882 ФГУП «ВНИИФТРИ»
