УТВЕРЖДАЮ

Генеральный директор

ООО «Автопрогресс - М»

С. Никитин

2019 г.

Машины испытательные марки DVT DEVOTRANS

МЕТОДИКА ПОВЕРКИ

МП АПМ 15-19

г. Москва

2019 г.

Настоящая методика устанавливает методы и средства первичной и периодической поверки машин испытательных марки DVT DEVOTRANS (далее - машин), производства «DEVOTRANS ELEK.MAK.SAN.VE TiC.LTD.$TI», Турция

Интервал между поверками - 1 год.

  • 1 Операции поверки

    • 1.1 При проведении поверки выполняются операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операций

Номер пункта методики

Обязательность проведения операции при:

Первичной поверке

Периодической поверке

1

Внешний осмотр, проверка маркировки и комплектности

7.1

Да

Да

2

Идентификация           программного

обеспечения

7.2

Да

Да

3

Опробование

7.3

Да

Да

4

Определение погрешности измерений силы

7.4

Да

Да

5

Определение погрешности измерения перемещений подвижной траверсы

7.5

Да

Да*

6

Определение относительной погрешности регулирования скорости перемещения подвижной траверсы

7.6

Да

Да*

7

Определение диапазона и погрешности измерений деформации

7.7

Да

Да*

* - на основании письменного заявления владельца СИ

  • 2 Средства поверки

    • 2.1 При проведении поверки применяются средства, указанные в Таблице 2.

Таблица 2

№    пункта

документа по поверке

Наименование эталонных средств измерений или вспомогательных средств поверки и их основные метрологические и технические характеристики

7.4

Рабочие эталоны единицы массы 4 разряда по ГОСТ 8.021-2015. класса точности Ml по ГОСТ OIML R-111-1-2009;

Рабочие эталоны 2-го разряда по ГОСТ 8.640-2014. ПГ ±0.12 %.

7.5

Глубиномер микрометрический ГМ150. КТ1. (per. №60451-15);

Рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0.2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные:

Рулетка измерительная металлическая UM5M. КТ 3. (per. № 67910-17).

7.6

Глубиномер микрометрический ГМ 150. КТ1. (per. №60451-15); Штангенциркуль ШЦЦ-Ш-1500-0.01 (per. № 54223-13);

Рулетка измерительная металлическая UM5M. КТ 3. (per. № 67910-17); Секундомер механический СОПпр-2а, класс точности 3. (per. № 11519-11).

7.7

Рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1 10-9 до 100 м и длин волн в диапазоне от 0.2

до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные:

Рулетка измерительная металлическая UM5M. КТ 3. (per. № 67910-17).

Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3 Требования к квалификации поверителей

К проведению поверки допускаются лица, аттестованные в установленном порядке в качестве поверителя и изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с машинами.

  • 4 Требования безопасности

    • 4.1 Перед проведением поверки изучить эксплуатационные документы на поверяемое средство измерения и приборы, применяемые при поверке.

    • 4.2 К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

    • 4.3 Перед проведением поверки, заземлить поверяемое средство измерений и приборы, участвующие в поверке. (ГОСТ 12.1.030).

  • 5 Условия поверки

При проведении поверки соблюдаются следующие условия:

  • - машина должна быть установлена в соответствии с эксплуатационной документацией;

  • - температура окружающего воздуха от плюс 15 до плюс 25 °.

  • 6 Подготовка к поверке

Перед проведением поверки выполнить следующие подготовительные работы: выдержать машину и средства поверки в условиях по п. 5 не менее 1 часа: включить средства поверки не менее чем за 10 минут до проведения поверки.

  • 7 Проведение поверки

    • 7.1 Внешний осмотр, проверка маркировки и комплектности

При внешнем осмотре устанавливается:

  • - наличие маркировки (наименование или товарный знак изготовителя, тип и заводской номер);

  • - наличие четких надписей и отметок на органах управления;

  • - отсутствие механических повреждений и дефектов, влияющих на работоспособность:

  • - наличие заземляющего устройства;

  • - отсутствие повреждения изоляции токопроводящих кабелей:

  • - комплектность в соответствии с эксплуатационной документацией.

Если перечисленные требования не выполняются, машину признают непригодной к применению, дальнейшие операции поверки не производят.

  • 7.2 Идентификация программного обеспечения

Для идентификации программного обеспечения (далее - ПО) машины необходимо включить машину. На дисплее в верхнем правом углу будет отображаться наименование ПО «CKS DLC» и его версия. Для идентификации ПО «CKS» необходимо запустить данное ПО на ПК. В появившемся окне будет отображаться номер версии ПО «CKS». Версии обоих ПО должны соответствовать указанному в таблице 3.

Таблица 3

Идентификационное наименование ПО

«CKS DLC»

«CKS»

Номер версии (идентификационный номер ПО), не ниже

5.2.2-ВЕ

3.0.3

  • 7.3 Опробование

  • - проверить обеспечение нагружающим устройством равномерного без рывков приложения силы:

  • - проверить автоматическое отключение механизма передвижения подвижной траверсы в крайних положениях:

  • - проверить работу кнопки аварийного выключения машины.

Если перечисленные требования не выполняются, машину признают непригодной к применению, дальнейшие операции поверки не производят.

  • 7.4 Определение погрешности измерений силы

    • 7.4.1 Установить эталонный динамометр (или датчик силы) в рабочее пространство между подвижной и неподвижной траверсами согласно инструкции по эксплуатации на динамометр. Нагрузить динамометр три раза в выбранном направлении (сжатие) силой, равной меньшему из значений: верхнему пределл7 измерений динамометра или верхнему предел}' измерений силы машины. При этом скорость нагружения необходимо устанавливать таким образом, чтобы достижение требуемой нагрузки осуществлялось за 40-60 секунд. При первом нагружении выдержать динамометр под нагрузкой не менее 10 минут; при втором и третьем нагружении -1-1.5 минуты. Разгрузить динамометр. После разгрузки отсчетные устройства динамометра и машины обнулить.

Провести ряд нагружений в выбранном направлении, начиная с наименьшего значения и заканчивая наибольшим значением, указанным в эксплуатационной документации, содержащий не менее пяти ступеней, равномерно распределенных по диапазону измерений силы. На каждой ступени произвести отсчет по показаниям эталонного динамометра (Fd) при достижении требуемой силы по силоизмерительному устройству машины (Fi). При невозможности произвести поверку по всем диапазонам измерений силоизмерительного устройства машины с помощью одного эталонного динамометра, следует использовать другие эталонные динамометры, диапазон измерений которых обеспечит поверку машины по всем диапазонам измерений силоизмерительного устройства машины. В случае, если нижнее значение измерений силы машины меньше, чем диапазон измерений эталонного динамометра, для измерений силы необходимо использовать соответствующий набор гирь (ускорение свободного падения (g) определяется в зависимости от места установки машины). Нагружение гирями производится с помощью гирь класса точности Ml по ГОСТ OIML R-111-1-2009. Нагружение в направлении растяжения производится с помощью гирь, установленных на датчике силы, установленном на верхнем креплении для захватов. Для машины S6 нагружение происходит установкой гирь на нижнюю платформу. Нагружение машин в направлении сжатия производится с помощью гирь, установленных на датчике силы, установленном на нижнем креплении для захватов. Операцию провести три раза.

Вышеописанные операции применяют для каждого режима работы машины (растяжения / сжатия). А для машин серий GP и FU. в состав которых могут входить дополнительные датчик силы, операции описанные выше проводят с каждым датчиком силы после его установки на машину в соответствии с эксплуатационной документацией на неё.

  • 7.4.2 Обработка результатов измерений

Для каждой i-й ступени нагружения составляющую погрешности, связанную с повторяемостью показаний (Ь) рассчитать по формуле:

Ь( = ! Flmax ~ Fimin ! . wo%

Fii + Fi2 + Fi3

где Fil. Fi2, Fi3 - значение силы на i-й ступени в соответствующей серии нагр\экения. Н

Fimax - максимальные показания на i-й ступени нагружения. Н:

Fimin - минимальные показания на i-й ступени нагружения. Н.

Составляющую погрешности, связанную с дрейфом нуля рассчитать по формуле:

f - io~lf

/о г ’

FN

где Ю и if - показания машины до приложения нагрузки и после разгружения при первой серии нагружений соответственно. Н:

Fn - показание машины при нагружении силой, равной наибольшему пределу измерений. Н.

Систематическую составляющую погрешности для каждой i-й ступени нагружения рассчитывать по формуле:

<7. = -100%,

Fd

где qi - относительная погрешность измерений силы на i-ой ступени. %;

Ft - среднее арифметическое значение силы по силоизмерительному устройству машины на i-ой ступени (см. п. 7.4.1). Н:

Fd - значение силы по эталонному динамометру на i-ой ступени. Н.

Относительную разрешающую способность (а) машины при отображении результатов измерений силы рассчитать по формуле:

а = ^-100%,

г

где г - цена деления наименьшего разряда при измерении силы. Н

F - измеренное значение силы. Н

Машина считается выдержавшей поверку, если диапазон измерений силы соответствует, а систематическая составляющая погрешности, составляющая погрешности, связанная с повторяемостью показаний, составляющая погрешности, связанная с дрейфом нуля и относительная разрешающая способность не превышают значений, указанных в Приложении А к настоящей методике поверки.

Примечание: В случае применения .машины при эксплуатации для работ, не требующей использования всех диапазонов измерений силы, то по письменному заявлению владельца СИ при периодической поверке машина может быть поверена по сокращенному числу диапазонов, с обязательным указанием в «Свидетельстве о поверке» информации об объеме проведенной поверки.

  • 7.5 Определение погрешности измерений перемещений подвижной траверсы

    • 7.5.1 Абсолютную погрешность измерений перемещений в диапазоне измерений определять в 5 точках, равномерно распределенных по диапазону. От 0.1 мм до 15.00 мм включительно определять при помощи индикатора многооборотного МИГ класса точности 1 (далее — индикатор) и мер длины концевых плоскопараллельных 3 разряда (далее — меры длины). В качестве вспомогательного оборудования использовать штатив магнитный ШМ-Ш (далее — штатив). Свыше 15 мм определять, при помощи мер длины или рулетки измерительной металлической (далее — рулетка).

      • 7.5.1.1 Установить подвижную траверсу в положение до верхнего ограничителя хода.

      • 7.5.1.2 На направляющей колонне машины установить штатив. В штативе зафиксировать индикатор таким образом, чтобы измерительный стержень индикатора был перпендикулярен верхней поверхности траверсы.

      • 7.5.1.3 Задать перемещение траверсы до контакта верхней поверхности с измерительным наконечником индикатора. При этом большая стрелка индикатора должна находиться на

МП АПМ 15-19 значении «О» большой круговой шкалы, а малая стрелка малой шкалы индикатора на значении «0.5».

  • 7.5.1.4 Обнулить показания перемещения траверсы машины.

  • 7.5.1.5 Для выбранных точек на ПК задать перемещение траверсы вниз на расстояние, соответствующее измеряемой точке.

  • 7.5.1.6 Установить меру длины, соответствующую перемещению траверсы, между верхней поверхностью траверсы и измерительным наконечником индикатора.

  • 7.5.1.7 Снять показания с индикатора и ПК. Установить траверсу в положение до верхнего ограничителя хода.

  • 7.5.1.8 Абсолютную погрешность измерений перемещений для точек на диапазоне от 0.1 мм до 15.00 мм рассчитать по формуле (4):

AST$т $d                     (4),

где AS— абсолютная погрешность измерений перемещений траверсы, мм:

Sm — показания машины, мм:

So — действительные значения перемещения (показания эталонного СИ. используемого при поверке машины), мм.

  • 7.5.1.9 Повторить операции п.7.5.1.7 — п.7.5.1.9 для точек, равномерно распределенных по диапазону от 15 мм задавая поочередно перемещение траверсы, необходимое для достижения выбранной точки измерения.

  • 7.5.1.10 Относительную погрешность измерений перемещений для точек свыше 15 мм рассчитать по формуле (5):

=      100%           (5),

где 6S — относительная погрешность измерений перемещений траверсы. %:

Sm показания машины, мм:

Sd—действительные значения перемещения (показания эталонного СИ. используемого при поверке машины), мм.

  • 7.5.2 Относительную погрешность в диапазоне измерений свыше 15 мм при помощи рулетки.

    • 7.5.2.1 Установить траверсу в положение до верхнего ограничителя хода. Обнулить показания перемещения траверсы в программе управления и отметить положение траверсы (верхняя поверхность траверсы) на направляющей колонне при помощи риски.

    • 7.5.2.2 Задать перемещение траверсы вниз до достижения выбранной точки. Снять показания с машины. С помощью рулетки произвести измерение перемещения от риски до верхней поверхности траверсы. Относительную погрешность измерений перемещения рассчитать по формуле (5).

    • 7.5.2.3 Установить траверсу в положение до верхнего ограничителя хода. Обнулить показания перемещения траверсы в программе управления и отметить положение траверсы (верхняя поверхность траверсы) на направляющей колонне при помощи риски.

    • 7.5.2.4 Задать перемещение траверсы вниз. Остановить не позднее чем за 10 мм до смыкания приспособлений (оправок). Снять показания с машины. С помощью рулетки произвести измерение перемещения от риски до верхней поверхности траверсы. Относительную погрешность измерений перемещения рассчитать по формуле (5).

  • 7.5.3 В качестве абсолютной погрешности измерений перемещений принять максимальное значение JS.

В качестве относительной погрешности измерений перемещений принять максимальное значение dS.

Абсолютная погрешность измерений перемещений траверсы в диапазоне измерений от 0.1 мм до 15.00 мм включ. не должна превышать ±0.02 мм.

Относительная погрешность измерений перемещений подвижной траверсы в диапазоне измерений св. 15 мм и до верхнего предела измерений перемещения подвижной траверсы (см. Приложение А) не должна превышать ±0,15 %.

Если требование п. 7.5.3 не выполняется, машину признают непригодной к применению, дальнейшие операции поверки не производят.

Примечание: Если удлинение образца в процессе испытании не определяется, или если удлинение образца определяется не с помощью датчика перемещения траверсы, а с помощью других средств, допускается по письменному заявлению владельца СИ (эксплуатирующей машину организации) определение погрешности измерений перемещений подвижной траверсы не проводить.

7.6 Определение относительной погрешности регулирования скоростей перемещений подвижной траверсы

  • 7.6.1 Относительную погрешность регулирования скоростей перемещения подвижной траверсы определяют не менее чем в трех точках нормируемого диапазона: минимальной, средней и максимальной, при помощи секундомера СОПпр (далее — секундомер) и рулетки измерительная металлическая UM3M. КТ 3.

  • 7.6.2 С помощью меню прикладной программы на ПК установить минимальное значение скорости перемещения подвижной траверсы. Задать такое значение перемещения подвижной траверсы, чтобы расчётное время перемещения траверсы было удобным для расчётов (например. 60с). Обнулить значение перемещения траверсы в меню прикладной программы на ПК. Начать перемещать траверсу в выбранном направлении одновременно с включением отсчёта по секундомеру. Выключить секундомер при достижении траверсой заданного значения перемещения.

Аналогичные операции провести для остальных значений скорости. Если машина используется при испытаниях в двух направлениях (растяжение и сжатие), следует провести вышеуказанные операции в обоих направлениях перемещения подвижной траверсы.

Определение относительной погрешности регулирования скоростей перемещений подвижной траверсы допускается проводить одновременно с пунктом 7.5.

  • 7.6.3 Относительную погрешность регулирования скоростей перемещений подвижной траверсы для каждой точки рассчитать по формуле (7):

5К = ^^-100%      (7),

vd

где Vm - заданное значение скорости, мм/мин:

^-действительное значение скорости, мм/мин. рассчитанное по формуле (8):

vd = г

где Sd - действительное значение перемещений (показания эталонного СИ, используемого при поверке машины), мм;

td - показания секундомера, мин.

  • 7.6.4 В качестве относительной погрешности регулирования скоростей перемещений траверсы принять максимальное значение 6V.

Относительная погрешность регулирования скорости перемещения траверсы не должна превышать значений, приведенных в Приложении А к настоящей методике.

Если требование п. 7.6 не выполняется, машину’ признают непригодной к применению, дальнейшие операции поверки не производят.

7.7 Определение диапазона и погрешности измерений деформации

  • 7.7.1 Определение абсолютной погрешности измерений деформации для экстензометров UZM-M. произвести следующим образом.

Поместить концевую меру, соответствующую начальной базе экстензометра между верхним и нижним зажимом. Обнулить показания экстензометра.

Извлечь концевую меру и поместить между зажимами экстензометра меру номиналом, соответствующим первой измеряемой точке. Снять значение измеренной деформации с машины над символом «Ьо». Абсолютную погрешность рассчитать согласно п. 7.7.5.

Аналогичным образом произвести ряд измерений, содержащий не менее 5и ступеней, равномерно распределенных по диапазон}’ измерений.

*Для получения произвольных размеров, допускается из отдельных плиток составлять блоки необходимого размера путем притирания мер друг к другу до состояния, когда отдельные плитки не распадаются.

  • 7.7.2  Определение относительной погрешности измерений деформации для экстензометров UZM-MN произвести следующим образом.

Поместить концевую меру, соответствующую начальной базе экстензометра между верхним и нижним зажимом. Обнулить показания экстензометра.

Извлечь концевую меру и поместить между зажимами экстензометра меру номиналом, соответствующим первой измеряемой точке. Снять значение измеренной деформации с машины над символом «Ьо». Относительную погрешность рассчитать согласно п. 7.7.6.

Аналогичным образом произвести ряд измерений, содержащий не менее 5и ступеней, равномерно распределенных по диапазону измерений.

*Для получения произвольных размеров, допускается из отдельных плиток составлять блоки необходимого размера путем притирания мер друг к другу до состояния, когда отдельные плитки не распадаются. В случае малых приращений допускается применение щупов

  • 7.7.3  Определение относительной погрешности измерений деформации для экстензометра UZM-B произвести следующим образом.

Установить экстензометр UZM-B в нижнем захвате испытательной машины, таким образом, чтобы измерительный стержень эктензометра был перпендикулярен нижней поверхности траверсы.

Переместить траверсу до соприкосновения с измерительным стержнем и обнулить показание экстензометра.

Поместить между измерительным стержнем экстензометра и нижней поверхностью траверсы концевую меру, соответствующую нижней границе диапазона измерений. Снять значение измеренной деформации с машины над символом «Ьо». Аналогичным образом произвести ряд измерений, содержащий не менее 5и ступеней, равномерно распределенных по диапазону измерений.

*Для получения произвольных размеров, допускается из отдельных плиток составлять блоки необходимого размера путем притирания мер друг к другу до состояния, когда отдельные плитки не распадаются. В случае малых приращений допускается применение щупов.

  • 7.7.4  Определение относительной погрешности измерений деформации для экстензометров UZM-K произвести следующим образом.

- Относительную погрешность измерений деформаций экстензометра в диапазоне измерений свыше 10 до 100 мм определять в четырех точках, равномерно распределенных в промежутке от 10 до 100 мм при помощи мер длины концевых плоскопараллельных с номинальными значениями, соответствующими значениям выбранных ранее точкам.

Свести зажимы экстензометра и переместить их в крайнее нижнее положение, зафиксировать нижний зажим в неподвижном положении. Обнулить показания экстензометра на блоке управления машины. Вручную переместить верхний зажим экстензометра на значение, соответствующее значению минимальной из выбранных точек. Между- зажимами экстензометра установить меру длины с соответствующим значением. Снять показания экстензометра с блока управления машины. Аналогичным образом снять показания в оставшихся трех точках, при

МП АПМ 15-19 помощи мер длины с соответствующими номинальными значениями. Рассчитать относительную погрешность.

- Относительную погрешность измерений деформаций экстензометра в диапазоне измерений свыше 100 определять в семи точках, равномерно распределенных в диапазоне от 100 мм до верхнего предела измерений при помощи штангенциркуля.

Установить на штангенциркуле необходимое значение между кромками 150 мм. Совместить нижний зажим экстензометра с одной из кромок штангенциркуля, ко второй кромке подвести верхний зажим экстензометра. Снять показания экстензометра с блока управления машины. Аналогично снять показание с установленными на штангенциркуле значениями, соответствующими выбранным ранее равномерно распределенными точками.

  • 7.7.5 Абсолютную погрешность измерений деформаций для точек рассчитать по формуле:

где AS— абсолютная погрешность измерений, мм;

S.w — показания по экстензометру, мм:

S4— действительные значения деформации (показания эталонного средства измерений, используемого при испытании), мм.

  • 7.7.6 Относительную погрешность измерений деформаций для точек рассчитать по формуле:

SM ~Sa

SS3 = - - - ■ 100%

•^д

где AS— абсолютная погрешность измерений, мм;

S.w — показания по экстензометру, мм:

S4 — действительные значения деформации (показания эталонного средства измерений, используемого при испытании), мм.

Абсолютная и относительная погрешность измерений деформаций не должна превышать значений, приведенных в Приложении А к настоящей методике.

Если требование п. 7.7 не выполняется, машину признают непригодной к применению, дальнейшие операции поверки не производят.

8 Оформление результатов поверки

  • 8.1 Результаты поверки оформляются протоколом в свободной форме, содержащим результаты поверки по каждому пункту раздела 7 настоящей методики поверки.

  • 8.2 При положительных результатах поверки машина признается годной и допускается к применению. На нее выдается свидетельство о поверке установленной формы.

Знак поверки наносится на свидетельство о поверке.

  • 8.3 При отрицательных результатах поверки машина признается негодной и к применению не допускается. На нее выдаётся извещение о непригодности установленной формы с указанием основных причин непригодности.

Первый заместитель руководителя метрологической лаборатории ООО «Автопрогресс-М»

Ал.С. Никитин

Приложение А

(Обязательное)

Метрологические и технические характеристики

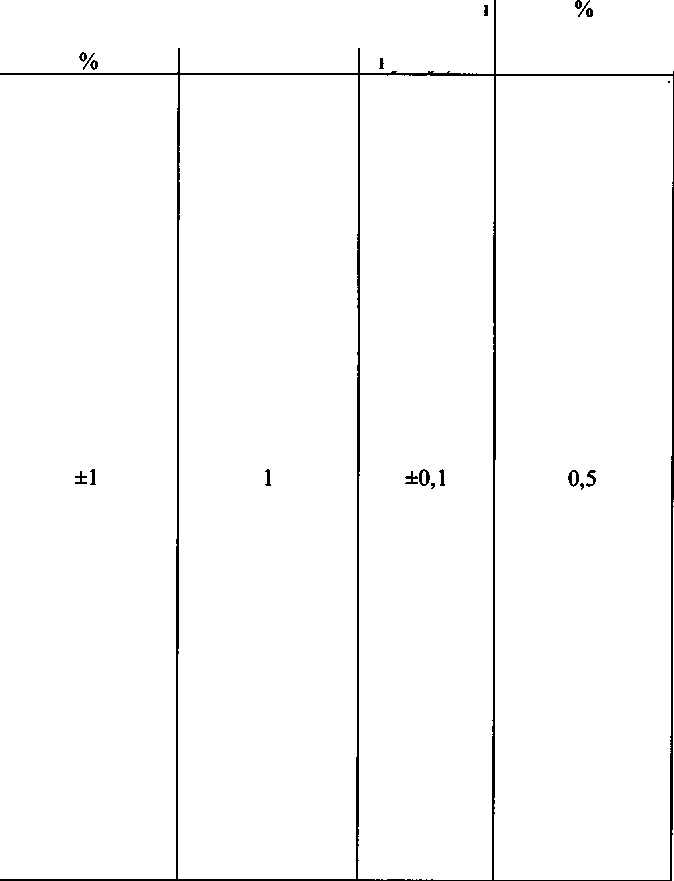

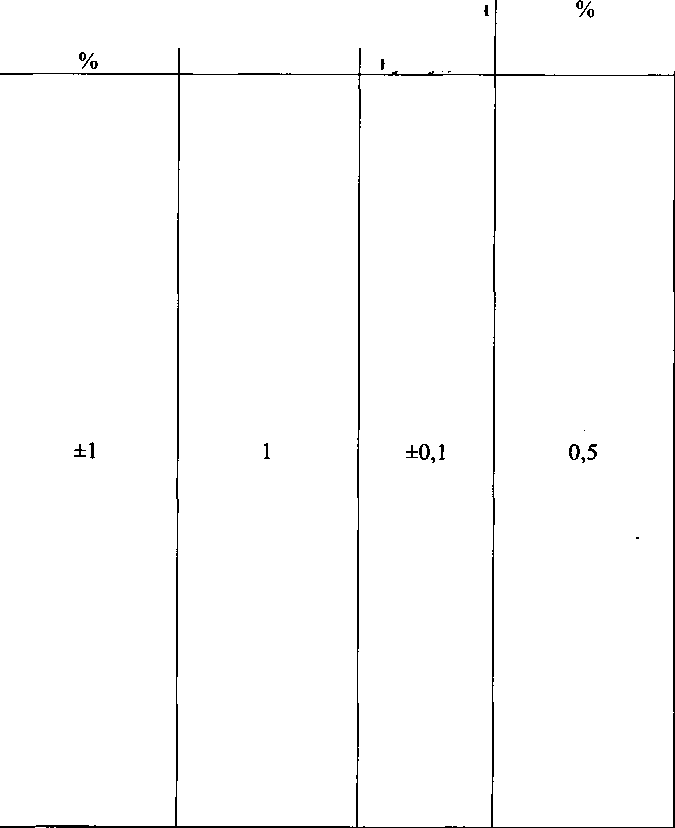

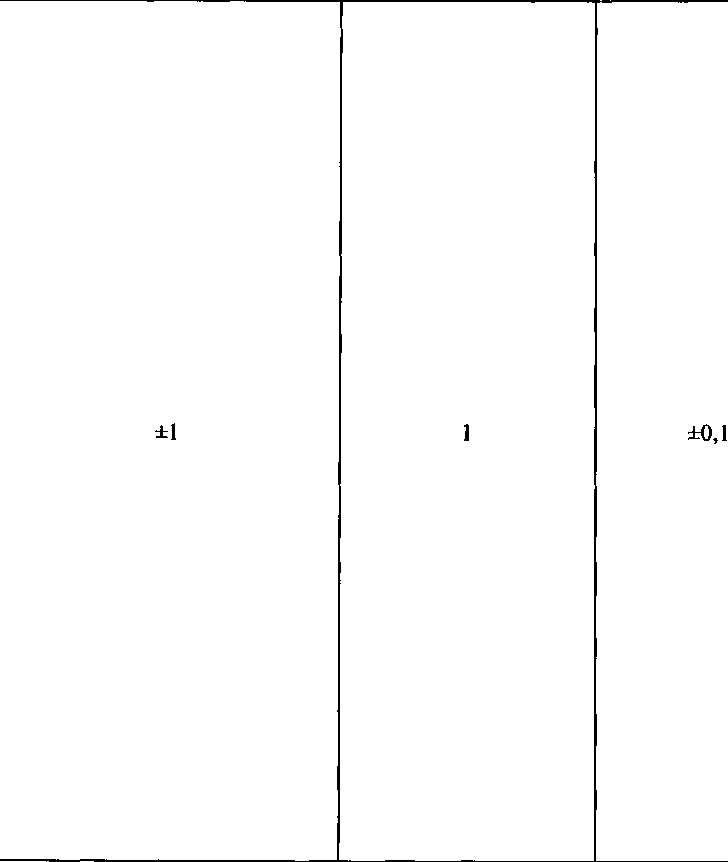

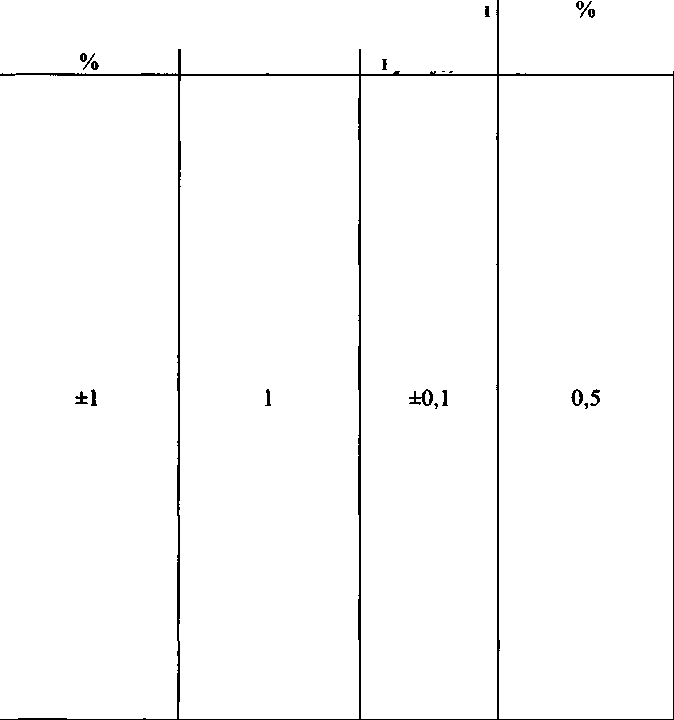

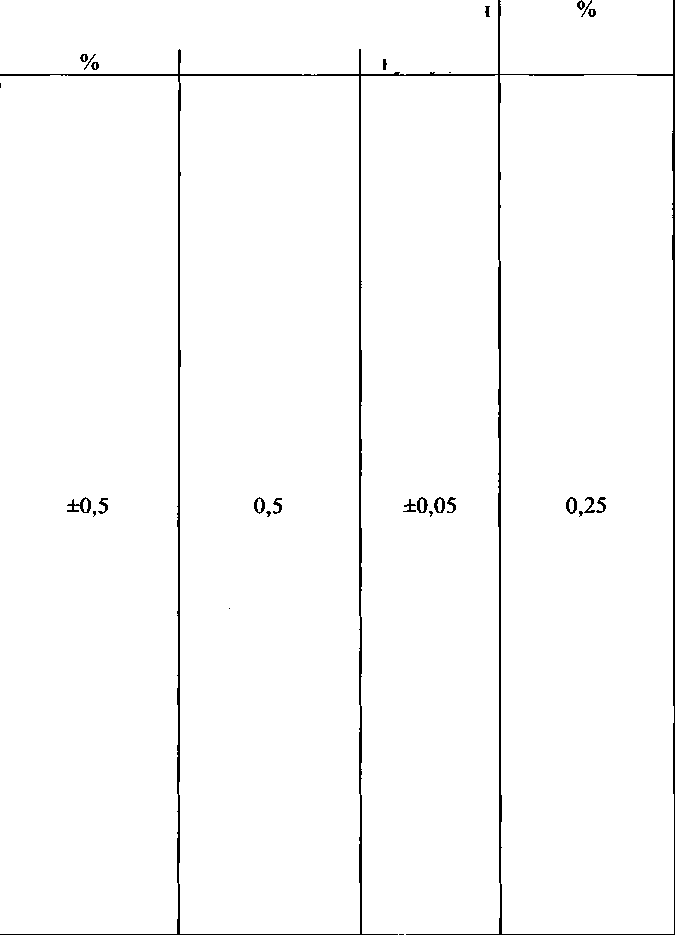

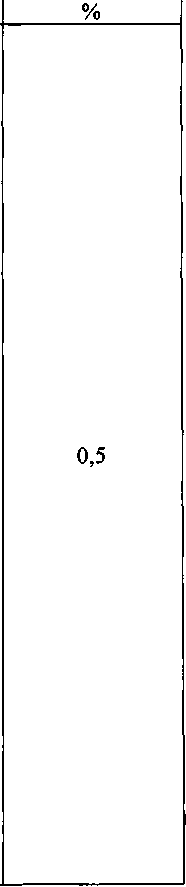

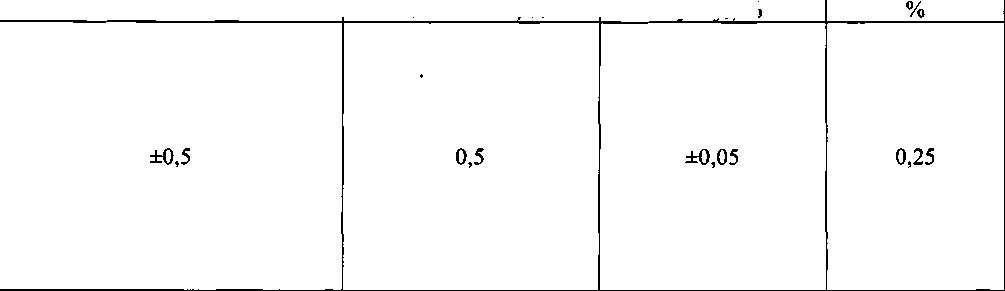

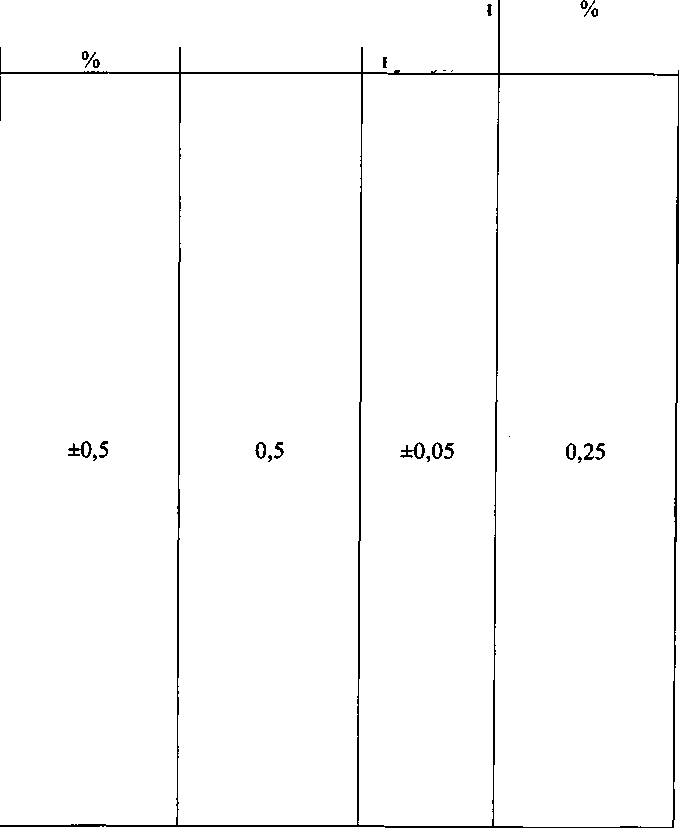

Таблица А.1 - Диапазоны и предельные значения составляющих погрешности измерений силы

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

Пределы допускаемой относительной погрешности измерений силы, %

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляю щая погрешност и, связанная с дрейфом нуляУо, %

Относительная разрешающая способность а, %

GPDNNXZ

GPDGNXZ

GPDNUXZ

GP D GU XZ

0,01 А

0,01В

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

±0,5

0,5

±0,05

0,25

0,05А

0,05В

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

ОДА

0,1В

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2А

0,2В

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5А

0,5В

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1А 1В

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2А 2В

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5А

2,5В

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5А 5В

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

10А 10В

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20А 20В

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОА ЗОВ

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

±0,5

0,5

±0,05

0,25

50А 50В

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100 А 100В

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

Таблица А.2 -

значения составляющих

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

GP D NN XZ

GP D GN XZ

GP D NU XZ

GP D GU XZ

0,01С

0,01D

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

0,05С

0,05D

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

0,1С O,1D

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2С

0,2D

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5С

0,5D

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1С 1D

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2С 2D

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5С

2,5D

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5D

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

ЮС 10D

от 0,01 до 10,00 от0,1до10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20С

20D

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОС 30D

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50С 50D

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100С 100D

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

и силы_______

Пределы допускаемой относительной погрешности измерений силы,

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляю щая погрешност и, связанная с дрейфом нуля Д %

Относительная разрешающая способность а,

А.З-

значения составляющих

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

GP D S32 К XZ

GP D S60 N XZ

GP D S80 N XZ

GPDS100NXZ

0,01А

0,01В

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

0,05А

0,05В

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

ОДА

0,1В

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2А

0,2В

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5А

0,5В

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1А 1В

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2А 2В

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5А

2,5В

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5А 5В

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

10А 10В

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20А 20В

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

30А ЗОВ

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50А 50В

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100 А 100В

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0

от 1 до 100

и силы_______

Пределы допускаемой относительной погрешности измерений силы,

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляю щая погрешност и, связанная с дрейфом нуля /о, %

Относительная разрешающая способность а,

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

Пределы допускаемой относительной погрешности измерений силы, %

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляю щая погрешност и, связанная с дрейфом нуля fo, %

Относительная разрешающая способность а, %

GP D S32 К XZ

GP D S60 N XZ

GP D S80 N XZ

GPDS100NXZ

0,01 С

0,01D

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

±1

1

±0,1

0,5

0,05С

0.05D

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

0,1С O,1D

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2С

0,2D

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5С

0,5D

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1С 1D

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2С 2D

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5С

2,5D

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5С 5D

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

ЮС

10D

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20С

20D

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОС 30D

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50С 50D

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100С 100D

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0

от 1 до 100

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

Пределы допускаемой относительной погрешности измерений силы, %

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляю щая погрешност и, связанная с дрейфом нуля fo, %

Относительная разрешающая способность а, %

GPDS120NXZ

GP D S60 U XZ

GP D S80 U XZ

GPDS100UXZ

0,01 А

0,01В

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

±0,5

0,5

±0,05

0,25

0,05А

0,05В

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

ОДА

0,1В

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2А

0,2В

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5А

0,5В

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1А 1В

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2А 2В

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5А 2,5В

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5А 5В

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

10А 10В

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20А 20В

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОА ЗОВ

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50А 50В

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100А 100В

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0

от 1 до 100

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

Пределы допускаемой относительной погрешности измерений силы, %

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляю щая погрешност и, связанная с дрейфом нуля Д %

Относительная разрешающая способность а, %

GPDS120NXZ

GP D S60 U XZ

GP D S80 U XZ

GPDS100UXZ

0,01С

0,01D

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

±1

1

±0,1

0,5

0,05С

0,05D

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

0,1С O,1D

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2С

0,2D

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5С

0.5D

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1С 1D

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2D

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5С

2.5D

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5С 5D

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

ЮС

10D

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20С 20D

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОС 30D

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50С 50D

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100С 100D

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0

от 1 до 100

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

Пределы допускаемой относительной погрешности измерений силы, %

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляю щая погрешност и, связанная с дрейфом нуля fo, %

Относительная разрешающая способность а, %

BP D NN XZ

BPDNUXZ

S6 D NN XZ

S6 D UG XZ

0,01 А

0,01В

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

±0,5

0,5

±0,05

0,25

0,05А

0,05В

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

ОДА

0,1В

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2А

0,2В

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5А

0,5В

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1А 1В

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2А 2В

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5А 2,5В

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5А 5В

от 0,005 До 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

10А 10В

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20А 20В

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОА ЗОВ

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50А 50В

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100А 100В

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

200А 200В

от 0,2 до 200,0 от 2 до 200

от 0,2 до 200,0

от 2 до 200

Таблица А.8

значения составляющих

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

BP D NN XZ

BPDNUXZ

S6DNNXZ

S6 D UG XZ

0,01С

0,01D

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

0.05С

0.05D

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

0,1С O,1D

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2С

0,2D

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5С

0,5D

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1С 1D

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2С 2D

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5С

2,5D

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5С 5D

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

ЮС 10D

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20С 20D

-

-

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОС 30D

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50С 50D

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100С 100D

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

200С 200D

от 0,2 до 200,0

от 2 до 200

от 0,2 до 200,0

от 2 до 200

и силы_______

Пределы допускаемой относительной погрешности измерений силы,

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляю щая погрешност и, связанная с дрейфом нуля /», %

Относительная разрешающая способность а,

Таблица А.9 -

и предельные значения составляющих

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

FUDNNXZ

FU D GN XZ

FU D NU XZ

FU D GU XZ

0,01А

0,01В

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

0,05А

0,05В

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

ОДА

0,1В

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2А

0,2В

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5А

0,5В

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1А 1В

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2А 2В

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5А

2,5В

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5А 5В

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

10А 10В

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20А 20В

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

30А ЗОВ

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50А 50В

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100 А 100В

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0 от 1 до 100

200А 200В

от 0,2 до 200,0

от 2 до 200

от 0,2 до 200,0

от 2 до 200

от 0,2 до 200,0

от 2 до 200

от 0,2 до 200,0 от 2 до 200

250А 250В

от 0,25 до 250,00 от 2,5 до 250,0

от 0,25 до 250,00 от 2,5 до 250,0

от 0,25 до 250,00 от 2,5 до 250,0

от 0,25 до 250,00 от 2,5 до 250,0

и силы_______

Пределы допускаемой относительной погрешности измерений силы,

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляющ ая погрешност и, связанная с дрейфом нуля/о, %

Относительная разрешающая способность а,

300А ЗООВ

от 0,3 до 300,0

от 3 до 300

от 0,3 до 300,0

от 3 до 300

от 0,3 до 300,0

от 3 до 300

от 0,3 до 300,0

от 3 до 300

500А 500В

от 0,5 до 500,0

от 5 до 500

от 0,5 до 500,0

от 5 до 500

от 0,5 до 500,0

от 5 до 500

от 0,5 до 500,0

от 5 до 500

600А

600В

от 0,6 до 600,0

от 6 до 600

от 0,6 до 600,0

от 6 до 600

от 0,6 до 600,0

от 6 до 600

от 0,6 до 600,0

от 6 до 600

Таблица А. 10 - Диапазоны и

значения составляющих

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

FUDNNXZ

FU D GN XZ

FU D NU XZ

FU D GU XZ

0,01С

0.01D

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

0,05С

0,05D

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

0,1С

0,lD

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2С

0,2D

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5С

0,5D

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

1D

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

2С 2D

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5С

2,5D

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5D

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

ЮС 10D

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20С 20D

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОС 30D

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

ии силы______

Пределы допускаемой относительной погрешности измерений силы,

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляющ ая погрешност и, связанная с дрейфом нуля /р, %

Относительная разрешающая способность а,

Модифи кация датчика силы

Диапазон измерений силы, кН, для машин модификаций

Пределы допускаемой относительной погрешности измерений силы, %

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляющ ая погрешност и, связанная с дрейфом нуля fo, %

Относительная разрешающая способность а, %

FUDNNXZ

FU D GN XZ

FUDNUXZ

FU D GU XZ

50С 50D

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

±1

1

±0,1

0,5

100С 100D

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0 от 1 до 100

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0

от 1 до 100

200С 200D

от 0,2 до 200,0

от 2 до 200

от 0,2 до 200,0

от 2 до 200

от 0,2 до 200,0

от 2 до 200

от 0,2 до 200,0

от 2 до 200

250С 250D

от 0,25 до 250,00 от 2,5 до 250,0

от 0,25 до 250,00 от 2,5 до 250,0

от 0,25 до 250,00 от 2,5 до 250,0

от 0,25 до 250,00 от 2,5 до 250,0

ЗООС 300D

от 0,3 до 300,0 от 3 до 300

от 0,3 до 300,0

от 3 до 300

от 0,3 до 300,0

от 3 до 300

от 0,3 до 300,0

от 3 до 300

500С 500D

от 0,5 до 500,0

от 5 до 500

от 0,5 до 500,0

от 5 до 500

от 0,5 до 500,0

от 5 до 500

от 0,5 до 500,0

от 5 до 500

600С

600D

от 0,6 до 600,0

от 6 до 600

от 0,6 до 600,0

от 6 до 600

от 0,6 до 600,0

от 6 до 600

от 0,6 до 600,0

от 6 до 600

Таблица А. 11 -

значения составляющих погрешности измерений силы

и

Модификация датчика силы

Диапазон измерений силы, кН, для машин модификаций

FU D S30 NN XZ

FU D S60 NN XZ

0,01 А

0,01В

от 0,0005 до 0,0100 от 0,004 до 0,010

от 0,0005 до 0,0100 от 0,004 до 0,010

0,05А

0,05В

от 0,0005 до 0,0500 от 0,004 до 0,050

от 0,0005 до 0,0500 от 0,004 до 0,050

ОДА

0,1В

от 0,0005 до 0,1000 от 0,004 до 0,100

от 0,0005 до 0,1000 от 0,004 до 0,100

0,2А

0,2В

от 0,0005 до 0,2000 от 0,004 до 0,200

от 0,0005 до 0,2000 от 0,004 до 0,200

0,5А

0,5В

от 0,004 до 0,500 от 0,02 до 0,50

от 0,004 до 0,500 от 0,02 до 0,50

Пределы допускаемой относительной погрешности измерений силы, %

Относительная разрешающая способность а,

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляющая погрешности, связанная с дрейфом нуля Д), %

Модификация датчика силы

Диапазон измерений силы, кН, для машин модификаций

Пределы допускаемой относительной погрешности измерений силы, %

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляющая погрешности, связанная с дрейфом нуля fo, %

Относительная разрешающая способность а, %

FU D S30 NN XZ

FU D S60 NN XZ

1А 1В

от 0,004 до 1,000 от 0,02 до 1,00

от 0,004 до 1,000 от 0,02 до 1,00

±0,5

0,5

±0,05

0,25

2А 2В

от 0,004 до 2,000 от 0,02 до 2,00

от 0,004 до 2,000 от 0,02 до 2,00

2,5А 2,5В

от 0,004 до 2,500 от 0,02 до 2,50

от 0,004 до 2,500 от 0,02 до 2,50

5А 5В

от 0,005 до 5,00 от 0,05 до 5,00

от 0,005 до 5,00 от 0,05 до 5,00

10А 10В

от 0,01 до 10,00 от 0,1 до 10,0

от 0,01 до 10,00 от 0,1 до 10,0

20А 20В

от 0,02 до 20,00 от 0,2 до 20,00

от 0,02 до 20,00 от 0,2 до 20,00

ЗОА ЗОВ

от 0,03 до 30,00 от 0,3 до 30,0

от 0,03 до 30,00 от 0,3 до 30,0

50А 50В

от 0,05 до 50,00 от 0,5 до 50,0

от 0,05 до 50,00 от 0,5 до 50,0

100 А 100В

от 0,1 до 100,0

от 1 до 100

от 0,1 до 100,0 от 1 до 100

200А 200В

от 0,2 до 200,0 от 2 до 200

от 0,2 до 200,0 от 2 до 200

250А 250В

от 0,25 до 250,00 от 2,5 до 250,0

от 0,25 до 250,00 от 2,5 до 250,0

300А 300В

от 0,3 до 300,0

от 3 до 300

от 0,3 до 300,0

от 3 до 300

500А 500В

от 0,5 до 500,0

от 5 до 500

от 0,5 до 500,0

от 5 до 500

600А 600В

от 0,6 до 600,0

от 6 до 600

от 0,6 до 600,0 от 6 до 600

Таблица А. 12 - Диапазоны и

Модификация датчика силы

Диапазон измерений силы, кН, для машин модификаций

FUDS30NNXZ

FU D S60 NN XZ

0,01С

от 0,0005 до 0,0100

от 0,0005 до 0,0100

0,01D

от 0,004 до 0,010

от 0,004 до 0,010

0,05С

от 0,0005 до 0,0500

от 0,0005 до 0,0500

0,05D

от 0,004 до 0,050

от 0,004 до 0,050

0,1С

от 0,0005 до 0,1000

от 0,0005 до 0,1000

O,1D

от 0,004 до 0,100

от 0,004 до 0,100

0,2С

от 0,0005 до 0,2000

от 0,0005 до 0,2000

0,2D

от 0,004 до 0,200

от 0,004 до 0,200

0,5С

от 0,004 до 0,500

от 0,004 до 0,500

0,5D

от 0,02 до 0,50

от 0,02 до 0,50

от 0,004 до 1,000

от 0,004 до 1,000

1D

от 0,02 до 1,00

от 0,02 до 1,00

от 0,004 до 2,000

от 0,004 до 2,000

2D

от 0,02 до 2,00

от 0,02 до 2,00

2,5С

от 0,004 до 2,500

от 0,004 до 2,500

2,5D

от 0,02 до 2,50

от 0,02 до 2,50

от 0,005 до 5,00

от 0,005 до 5,00

5D

от 0,05 до 5,00

от 0,05 до 5,00

ЮС

от 0,01 до 10,00

от 0,01 до 10,00

10D

от 0,1 до 10,0

от 0,1 до 10,0

20С

от 0,02 до 20,00

от 0,02 до 20,00

20D

от 0,2 до 20,00

от 0,2 до 20,00

ЗОС

от 0,03 до 30,00

от 0,03 до 30,00

30D

от 0,3 до 30,0

от 0,3 до 30,0

50С

от 0,05 до 50,00

от 0,05 до 50,00

50D

от 0,5 до 50,0

от 0,5 до 50,0

100С

от 0,1 до 100,0

от 0,1 до 100,0

100D

от 1 до 100

от 1 до 100

200С

от 0,2 до 200,0

от 0,2 до 200,0

200D

от 2 до 200

от 2 до 200

250С

от 0,25 до 250,00

от 0,25 до 250,00

250D

от 2,5 до 250,0

от 2,5 до 250,0

Пределы допускаемой относительной погрешности измерений силы, %

значения составляющих погрешности измерений силы

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляющая погрешности, связанная с дрейфом нуля fo, %

Относительная разрешающая способность а,

Модификация датчика силы

Диапазон измерений силы, кН, для машин модификаций

Пределы допускаемой относительной погрешности измерений силы, %

Составляющая погрешности, связанная с повторяемостью показаний Ь, %

Составляющая погрешности, связанная с дрейфом нуля fo, %

Относительная разрешающая способность а, %

FU D S30 NN XZ

FU D S60 NN XZ

ЗООС 300D

от 0,3 до 300,0

от 3 до 300

от 0,3 до 300,0

от 3 до 300

±1

1

±0,1

0,5

500С 500D

от 0,5 до 500,0

от 5 до 500

от 0,5 до 500,0

от 5 до 500

600С 600D

от 0,6 до 600,0 от 6 до 600

от 0,6 до 600,0 от 6 до 600

Таблица А.13 - Диапазоны и пределы допускаемой погрешности измерений перемещений и регулирования скоростей перемещений подвижной траверсы

Модификация

Диапазон измерений перемещений подвижной траверсы, мм

Пределы допускаемой погрешности абсолютной измерений перемещения подвижной траверсы в диапазоне измерений от 0,1 до 15,0 мм, мм

Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св.

15 мм до верхнего предела измерений,%

Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин

Пределы допускаемой относительной погрешности поддержания скорости перемещения подвижной траверсы, %

GP D NN XZ

от 0,1 до 900,0

±0,02

±0,15

от 0,02 до 500,00 (от 0,02 до 1000,00)*

±0,5

GP D GN XZ

от 0,1 до 900,0

GPDNUXZ

от 0,1 до 1470,0

GP D GU XZ

от 0,1 до 1470,0

GP D S32 К XZ

от 0,1 до 335,0

GPDS60NXZ

от 0,1 до 900,0

GP D S80 N XZ

от 0,1 до 900,0

GPDS100NXZ

от 0,1 до 900,0

GPDS120NXZ

от 0,1 до 900,0,

GP D S60 U XZ

от 0,1 до 1500,0

GP D S80 U XZ

от 0,1 до 1500,0

GPDS100UXZ

от 0,1 до 1500,0

BPDNNXZ

от 0,1 до 970,0

BPDNUXZ

от 0,1 до 1700,0

FUDNNXZ

от 0,1 до 1250,0

FUDGNXZ

от 0,1 до 1250,0

Модификация

Диапазон измерений перемещений подвижной траверсы, мм

Пределы допускаемой погрешности абсолютной измерений перемещения подвижной траверсы в диапазоне измерений от 0,1 до 15,0 мм, мм

Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 15 мм до верхнего предела измерений, %

Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин

Пределы допускаемой относительной погрешности поддержания скорости перемещения подвижной траверсы, %

FU D NU XZ

от 0,1 до 2300,0

±0,02

±0,15

от 0,02 до 500,00 (от 0,02 до 1000,00)*

±0,5

FU D GU XZ

от 0,1 до 3000,0

FUDS30NNXZ

от 0,1 до 1500,0

FUDS60NNXZ

от 0,1 до 2000,0

S6DNNXZ

от 0,1 до 1500,0

от 0,1 до 500,0

S6 D UG XZ

от 0,1 до 2500,0

* Значение для машин с ускоренным ходом подвижной траверсы

Таблица А. 14 - Диапазоны и пределы допускаемой погрешности измерений перемещений и регулирования скоростей перемещений подвижной траверсы

Модификации измерителя деформации

База измерителя деформации

Диапазон измерений деформации, мм

Пределы допускаемой абсолютной погрешности измерений деформации, мм

Пределы допускаемой относительной погрешности измерений деформации, %

UZM К600

-

от 10 до 600

-

±1

UZMK1050

от 10 до 1050

UZM В5

от 0,5 до 5,0

UZMB10

от 1 до 10

UZM В50

от 5 до 50

UZMB100

от 10 до 100

UZMB150

от 15 до 150

UZM В200

от 20 до 200

UZMM25.10

25

от 25,25 до 27,50

±0,05

-

UZM М25.20

25

от 25,5 до 30,0

UZMM50.10

50

от 50,5 до 55,0

UZM М50.50

50

от 52,5 до 75,0

UZM М50.100

50

от 55 до 100

UZMMN10

10

от 10,05 до 20,00

-

±0,5

UZM MN12.5

12,5

от 12,565 до 25,000

UZM MN25

25

от 25,125 до 50,000

UZM MN50

50

от 50,25 до 100,00

UZM MN80

80

от 80,4 до 160,0

Примечание - Любая из модификаций измерителя деформации может поставляться с любой из модификаций машин в соответствии с заказом потребителя

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
