Методика поверки «Комплексы фотоэлектронные измерительные ФЭБ-4СМ» (Код не указан!)

УТВЕРЖДАЮ

Центра и

Руководитель измерений

20

г. Екатеринбург 2016 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

  • 1.1 Настоящая методика распространяется на комплексы фотоэлектронные измерительные ФЭБ-4СМ (далее - комплексы) и устанавливает методы и средства их первичной и периодической поверок

  • 1.2 Межповерочный интервал - 1 год

• 2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При поверке выполняют операции, представленные в таблице 1

Таблица 1

• 3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, предоставленные в таблице 2

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже указанных в таблице 2

• 3.3 Все средства поверки должны быть утвержденного типа, исправны и иметь действующие свидетельства о поверке

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 К проведению поверки комплекса допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации и настоящей методикой и имеющие право на поверку.

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 При проведении поверки должны быть соблюдены все требования техники безопасности, предусмотренные документом «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001, РД 153-34.0-03.150-00 (с изменениями и дополнениями), а также требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 6 УСЛОВИЯ ПОВЕРКИ

  • 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C..............................................20

• - относительная влажность воздуха, %...............................................65

• - атмосферное давление, кПа...........................................................100

• - параметры питания от сети переменного тока:

• - напряжения питания, В.......................................................220

• - частота, Гц........................................................................50 ± 0,5.

• 7 ПОДГОТОВКА К ПОВЕРКЕ

  • 7.1 Поверитель должен изучить руководства по эксплуатации (РЭ) поверяемого комплекса и используемых средств поверки.

  • 7.2 Перед проведением операций поверки необходимо:

• - проверить комплектность поверяемого комплекса;

• - проверить комплектность средств поверки, заземлить (если это необходимо) и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ)

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

При проведении внешнего осмотра проверить:

• - сохранность пломб;

• - чистоту и исправность разъемов и гнезд;

• - наличие предохранителей;

• - исправность механических органов управления и четкость фиксации их положения.

Комплекс, имеющий дефекты (механические повреждения), бракуется и направляется в ремонт.

• 8.2 Опробование

  • 8.2.1  Подключить блок согласования сигналов (БСС) к персональному компьютеру (ПК) кабелем RS232.

  • 8.2.2 Включить питание БСС.

  • 8.2.3 На мониторе ПК запустить файл BSSManager.exe и RUSH.exe.

  • 8.2.4 После запуска появятся окна программ.

  • 8.2.5 В окне программы BSSManager.exe нажать кнопку «УСТАНОВИТЬ СОЕДИНЕНИЕ». После обнаружения прибора и опроса его текущего состояния появится надпись «СОЕДИНЕНИЕ УСТАНОВЛЕНО» при этом цвет светодиода изменится на ярко-зеленый.

  • 8.2.6 После появления надписи «СОЕДИНЕНИЕ УСТАНОВЛЕНО» в окне контроля состояния фоновой составляющей должны в автоматическом режиме загореться ярко-зеленым цветом светодиоды «БАЛАНС» обоих каналов.

  • 8.2.7 Проверить идентификационные данные программного обеспечения «АРМ Испытатель» (ПО), для чего выбрать в окне программы RUSH.exe меню «Справка» и подменю «О программе» . Номер версии ПО должен совпадать с версией указанной в руководстве по эксплуатации АШВ2.781.010 РЭ.

  • 8.2.8 Результаты опробования считать положительными, если в окне программы BSSManager.exe появляется надпись «СОЕДИНЕНИЕ УСТАНОВЛЕНО», в окне контроля состояния фоновой составляющей загораются ярко-зеленым цветом светодиоды «БАЛАНС» обоих каналов, а номер версии ПО совпадает с версией указанной в руководстве по эксплуатации АШВ2.781.010 РЭ.

8.3 Определение метрологических характеристик.

• 8.3.1 Определение относительной СКП измерений величины измерительных баз комплекса.

• 8.3.1.1 Приемные стойки 1 и 2 установить напротив осветительных стоек 1 и 2 на расстоянии Юме допуском ± 0,05 м.

• 8.3.1.2  Приемные и осветительные стойки установить между собой на произвольном расстоянии в пределах допускаемых технической документацией на комплексы с допуском ±0,01 м.

• 8.3.1.3 Навести приемные стойки по оптическому прицелу на осветитель.

• 8.3.1.4 С помощью отвеса, входящего в состав ЗИП комплекса, установить стойки вертикально.

• 8.3.1.5 При помощи юстировочного устройства, расположенного на основании приемных стоек навести точно приемные устройства на осветитель.

• 8.3.1.6  Провести измерения измерительной металлической рулеткой в соответствующих точках осветителей и приемных устройств (верхней, средней, нижней). В комплексе ФЭБ-4СМ измерительные базы 1,2 вследствие конструктивных особенностей совпадают. Результаты измерений занести в таблицу 3

Таблица 3

где ПУ 1/ПУ2 - расстояние между соответствующими точками приемных устройств 1 и 2, ЛО1, Л02 - расстояние между соответствующими точками линейных осветителей 1 и 2

• 8.3.1.7  На основании полученных данных провести расчет средних арифметических значений базовых расстояний 1 и 2 по формулам (1) и (2)

Bi = SB_i61/n                                  (1)

6₂ = S В(б2 / п                                       (2)

где 6(61, 6(62 - значение i-ro измерения базовых расстояний 1,2;

п - число измеренных величин базовых расстояний.

Результаты измерений занести в таблицу 3.

• 8.3.1.8 Провести расчет относительной СКП измерений базовых расстояний по формулам (3) и (4)

аы = VZ (Б^-БО ²/(n-l)

a_B2 = VZ(B_i62-B₂)²/(n-l)

Результаты измерений занести в таблицу 3.

• 8.3.1.9 Провести расчет относительной СКП измерений базовых расстояний по формулам (5) и (6)

Пб1 (%) = суб 1 / Bi • 100

СТ62 (%) = а_Б2 / В₂ ■ 100

Результаты измерений занести в таблицу 3.

• 8.3.1.10  Результаты поверки считать положительными, если значения относительных СКП измерения базовых расстояний не превышают 0,05% от средних арифметических базовых расстояний.

8.3.2 Определение относительной СКП измерений скорости движения боеприпаса без трассера в режиме «ТЕНВ» на двух измерительных базах.

• 8.3.2.1 Собрать схему измерений в соответствии с рисунком 1.

• 8.3.2.2 Установить на генераторе импульсов следующие параметры выходных импульсов:

• - амплитуда 5...7 В;

• - полярность положительная;

• - период 10 мс;

• - длительность 40 мкс;

• - режим внутреннего запуска.

• 8.3.2.3 Хронометры РУШ-МП включить в режим измерения ФБ.

• 8.3.2.4 Частотомер включить в режим измерения периода.

Снять 10 отсчетов и определить СКП измерения интервалов времени по формулам (7) и (8)

Sri = V S(t₄i - t_x( i )²/n                                          (7)

где n - число результатов измерений, t₄j - i-й результат измерения интервала времени частотомером; t_xn, t_x;₂ - i-й результат измерения интервала времени хронометрами.

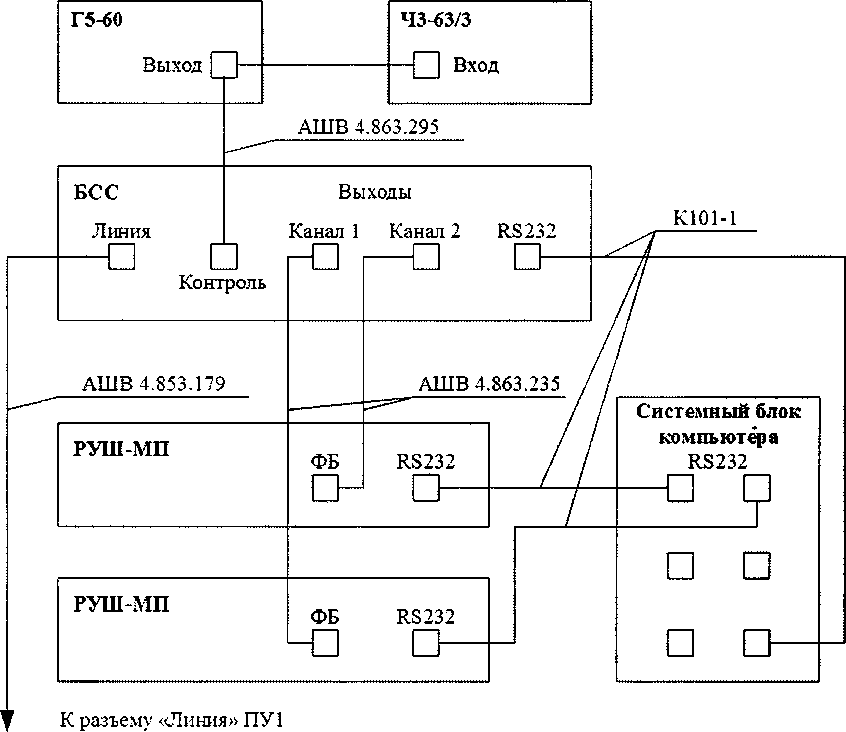

Рис.1. Схема подключения лабораторного оборудования

8.3.2.6 Результаты поверки считать положительными, если значения относительных СКП измерений скорости движения боеприпаса без трассера в режиме «ТЕНЬ» на двух измерительных базах не превышают 0,15 %.

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 При положительных результатах поверки комплекса выдается свидетельство о поверке установленной формы, на которое наносится знак поверки.

  • 9.2 В случае отрицательных результатов поверки выдается извещение о непригодности к применению.

Начальник отдела 4202

Т.А. Колесникова

Ведущий инженер по метрологии отдела 4202

7 из 7
