Методика поверки «ГСОЕИ. Генератор сигналов измерительный MG3697C» (ПР-03-2021МП)

Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Генератор сигналов измерительный MG3697C

МЕТОДИКА ПОВЕРКИ ПР-03-2021МП г. Москва 2021 г.

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок генератора сигналов измерительного MG3697C, изготовленного «Anritsu Company», США.

Интервал между поверками 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью (погрешность измерений должна быть минимум в 3 раза ниже чем у поверяемых СИ).

• 2.3 Все средства поверки должны быть исправны, поверены, сведения о результатах поверки средств поверки должны быть включены в Федеральный информационный фонд по обеспечению единства измерений.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки для контроля параметров окружающей среды и электропитания

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3.1 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право проведения поверки, непосредственно осуществляющие поверку средств измерений.

• 3.2 К проведению поверки допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений и применяемых средств.

• 3.3 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

• 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха, °С ................................................23±5;

- относительная влажность, % ................................................................. до 80;

- атмосферное давление, кПа ....................................................................от 84 до 106;

• - напряжение сети, В...............................................................230±30;

• - частота сети, Гц...................................................................50±0,5

• 6 ПОДГОТОВКА К ПОВЕРКЕ

  поверки должны быть выполнены

  следующие обеспечению положениями основные и

  • 6.1 Перед проведением подготовительные работы:

• - проведены технические и организационные мероприятия по безопасности проводимых работ в соответствии с действующими ГОСТ 12.27.0-75;

• -  проверить наличие действующих свидетельств поверки на вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации и выдержаны во включенном состоянии не менее 30 минут.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

- кабель питания не имеет повреждений;

- отсутствуют механические повреждения на соединителях и корпусе поверяемого генератора;

- отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

- отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров;

- лакокрасочные покрытия не повреждены;

- маркировка, нанесенная на поверяемый генератор, разборчива;

- пломбы не нарушены.

• 7.2 Опробование

Опробование генератора проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

Включить генератор и прогреть в течение 30 минут. При включении появится загрузочный экран с номером версии программного обеспечения (ПО). Записать версию ПО.

Проверить управление путем изменения настроек в различных режимах, включе-ние/отключение генерации СВЧ мощности, включение/отключение модуляции, установку параметров при различных формах сигнала.

• 7.3 Проверка идентификационных данных программного обеспечения

Проверка идентификационных данных программного обеспечения генератора осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения (ПО). Информация о версии ПО выводится на дисплей при включении прибора.

Таблица 4 - Идентификационные данные программного обеспечения

• 7.4 Определение относительной погрешности установки частоты выходного сигнала

3f = (/уст - /изм)//уст,

где /изм - измеренное с помощью частотомера значение частоты, Гц;

/уст - установленное значение частоты на генераторе, Гц.

• 7.4.9 Результаты поверки считать положительными, если относительная погрешность установки частоты Sf не превышает ±140^-7.

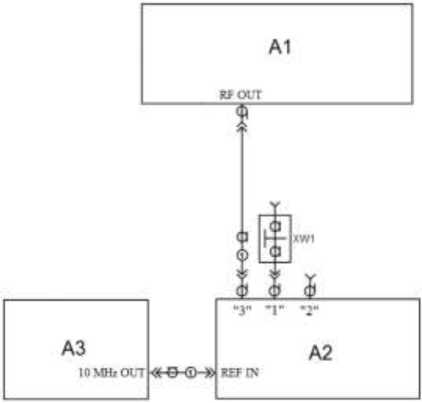

А1 - поверяемый генератор; А2 - частотомер; А3-стандарт частоты;

XW1 - переход 1,85, розетка - BNC, вилка (используется при подключении выхода генератора ко входу 1

или 2 частотомера); 1 - кабель с соединителями 2,4-мм или 1,85-мм, вилка

Рисунок 1 - Схема определения погрешности установки частоты

7.5 Определение абсолютной погрешности установки уровня выходной мощности

• 2,3 ГГц, 10 ГГц, 20 ГГц, 30 ГГц, 40 ГГц, 60 ГГц, 67 ГГц. При этом, для частот сигнала до 2 ГГц верхний предел выходной мощности генератора Рв устанавливать +16 дБм, для частот 2,3 ГГц, 10 ГГц, 20 ГГц - Рв устанавливать +19 дБм, для частот30 ГГц, 40 ГГц, 60 ГГц -Рв устанавливать +14 дБм, для частоты 67 ГГц Рв устанавливать +11 дБм.

ЗРуСТ = Руст-Р изм^,                                 (2)

где Руст - установленное на генераторе значение выходной мощности, дБм.,

Ризм - измеренное ваттметром значение мощности, дБм.

• 7.5.8 Для измерений уровня выходной мощности в диапазоне от минус 30 до минус 105 дБм - собрать измерительную схему, приведенную на рисунке 3. Подать сигнал с выхода внутреннего опорного генератора 10 МГц анализатора спектра на вход ОГ генератора.

• 7.5.9 Установить на генераторе значение частоты 10 МГц и уровень выходной мощно-

сти минус 20 дБм. Включить генерацию СВЧ мощности.

- полосу пропускания фильтра ПЧ 30 Гц;

- полосу обзора 1 кГц;

- шкала по вертикали 14 дБ/дел;

• - число усреднений - не менее 20.

• - полосу пропускания фильтра ПЧ установить 100 Гц;

дР = Pa - Pao + 10N,                           (3)

где PA - измеренное анализатором значение мощности при установленных на генераторе значениях от -30 до -105 дБм, дБм,

PA0 - измеренное анализатором значение мощности при установленном на генераторе значении -20 дБм, дБм.

N = 1...8 (N равное 1 соответствует уровню минус 30 дБм, N равное 8 соответствует уровню мощности минус 100 дБм), N=8,5 для уровня мощности минус 105.

• 7.5.16 Результаты поверки считать положительными, если погрешность установки уровня выходной мощности дРУСТ не превышает допускаемых пределов: ±1,5 дБ.

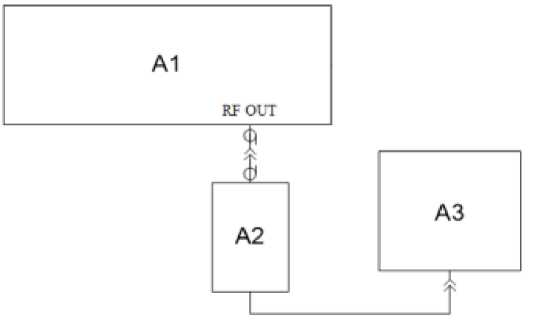

А1 - поверяемый генератор; А2 - преобразователь измерительный ваттметра; А3- блок поверяемый измерительный ваттметра;

Рисунок 2 - Схема для определения погрешности установки уровня выходной мощности до минус 20 дБм

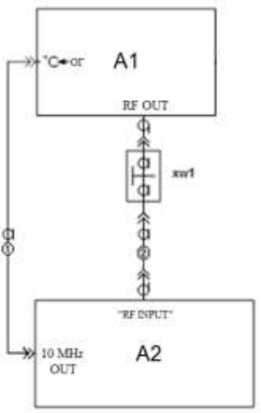

А1 - поверяемый генератор; А2 - анализатор спектра;

XW1 - переход 2,4 мм, вилка - вилка; 1 - кабель с соединителями BNC, вилка;

2 - кабель с соединителями 2,4 мм, розетка.

Рисунок 3 - Схема для определения погрешности установки уровня выходной мощности в диапазоне от минус 30 до минус 105 дБм и относительного уровня составляющих спектра

7.6 Определение относительных уровней гармонических и негармонических составляющих в спектре выходного сигнала

• - определить уровень основной гармоники выходного сигнала Lor, дБм;

• - определить уровни:

Lr - гармонических составляющих на частотах Fr=nF, дБм;

LHr - негармонических составляющих на частотах, отличных от субгармонических составляющих Fcr=(1/n)F, и Fr (при обнаружении таковых), дБм;

где ne[2;3] - натуральные числа;

ALr = Lr - Lor,                                   ⁽⁴⁾

ДЬнг = LHr - Lor.                                  (5)

Результаты поверки считать положительными, если относительные уровни гармонических и не гармонических составляющих не превышают значений, приведенных в таблице 5.

Таблица 5 - Параметры спектра выходного сигнала

• 7.7 Определение относительной спектральной плотности мощности фазовых шумов

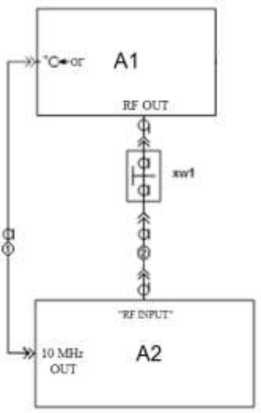

А1 - поверяемый генератор; А2 - анализатор фазового шума FSWP26; XW1 - переход 3,5 мм (SMA), розетка - 2,4 мм или 1,85 вилка;

1 - кабель с соединителями BNC, вилка;

2 - кабель с соединителями 3,5 мм (SMA), вилка.

- режим работы: измерение спектральной плотности мощности фазовых шумов;

- разрешение полосы пропускания (Res BW) 1 %

- усреднение («avg factor»): 5;

- усреднение («Averaging»): Вкл;

- корреляция («corr factor»): 100;

- ослабление входного аттенюатора: 0 дБ.

• 7.7.6 Провести измерения относительной спектральной плотности мощности фазовых шумов выходного синусоидального сигнала с помощью анализатора фазового шума FSWP26 для значения отстроек Fcm = 10 Гц. 100 Гц, 1 кГц, 10 кГц. 100 кГц и 1 МГц.

• 7.7.7 Результаты поверки считать положительными, если спектральная плотность мощности фазовых шумов не превышает значений, приведенных в таблице 6.

Таблица 6 - Характеристика фазового шума

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. Оформление свидетельства о поверке и нанесение знака поверки осуществляется в соответствии с действующими нормативными правовыми актами.
