Методика поверки «Тахографы "Меркурий ТА-001"» (842-19-10 МП)

УТВЕРЖДАЮ Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»

Тахографы «Меркурий ТА-001»

Методика поверки

842-19-10 МП р.п. Менделеево 2020 г.

• 1.1 Настоящая методика поверки распространяется на тахографы «Меркурий ТА-001» (далее - тахографы), изготавливаемые ООО «Инкотекс-Т», г. Москва, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 7 лет.

• 2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и аппаратура бракуется.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений и блоки СКЗИ должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки приемников допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

Поверка проводится в рабочих условиях эксплуатации поверяемых тахографов и используемых средств поверки.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации;

• - наличие действующего свидетельства о поверке СКЗИ.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.

• 8.2 Опробование

  • 8.2.1 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГЛОНАСС/GPS в верхней полусфере.

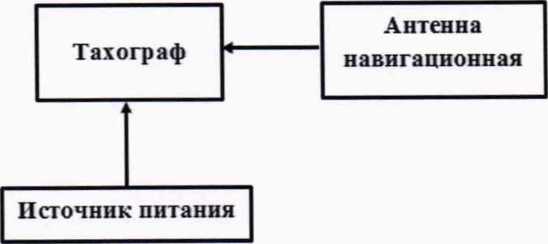

Рисунок 1 - Схема проведения измерений при проверке работоспособности

• 8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам прохождения внутренних тестов и в индикации текущего времени и даты на дисплее тахографа.

• 8.2.3 Проверить номер версии (идентификационный номер) программного обеспечения (ПО) в соответствии с разделом 1.7 АВЛГ 816.00.00 РЭ.

• 8.2.4 Результаты поверки считать положительными, если выполняются требования п. 8.2.2 и идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

8.3 Определение погрешности (при доверительной вероятности 0,95) измерения

интервала времени.

• 8.3.1 Собрать схему в соответствии с рисунком 2.

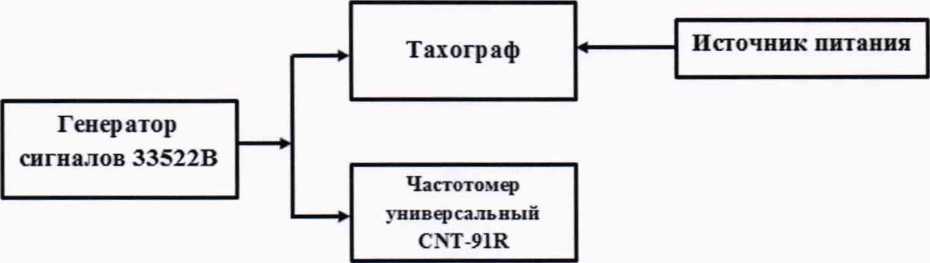

  Рисунок 2 - Схема проведения измерений при определении погрешности измерения интервала времени и инструментальной погрешности пройденного пути

• 8.3.2 В соответствии с руководством по эксплуатации настроить генератор сигналов 33522В на выдачу последовательности прямоугольных импульсов с параметрами:

• - частота следования импульсов: 100 Гц;

• - амплитуда импульсов: 5,0 В;

• - среднеквадратичное значение амплитуды: 2,5 В;

• - длительность импульса: 200 мкс;

• - время нарастания (спада) фронта импульса (от 10 до 90 %): 40 мкс;

• - продолжительность воспроизведения последовательности импульсов: 60 с.

• 8.3.3 Включить генератор 33522В, фиксировать последовательность импульсов (входное воздействие) тахографом и частотомером CNT-91R, настроенным на режим счета импульсов. После окончания воспроизведения последовательности импульсов обнулить показания частотомера CNT-91R. Рассчитать действительное значение интервала времени (Т _действ) по формуле (1): где М - количество импульсов, измеренное частотомером универсальным CNT-91R.

  действ —

  м

  100’

  (1)

• 8.3.4 Выполнить действия п. 8.3.3 не менее пяти раз.

• 8.3.5 Определить систематическую составляющую погрешности измерения интервала времени по формулам (2), (3):

(j) — Т^(j) — Т^действ,                             (2)

/ ^N

где Т^Пдейст_В - действительное значение интервала времени, с;

Т^п (j) - измеренное значение интервала времени из файла тахографа (выгрузка файла в соответствии с п. 4.2.3.6 АВЛГ 816.00.00 РЭ) (количество секунд записи скорости движения), с;

N - количество измерений.

• 8.3.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности измерения интервала времени по формуле (4):



  j=i

  N-1

  (4)

• 8.3.7 Определить погрешность (при доверительной вероятности 0,95) измерения интервала времени по формуле (5):



  ^{+ 2}’°’/7.

(5)

• 8.3.8 Результаты поверки считать положительными, если погрешность (при доверительной вероятности 0,95) измерения интервала времени не более 4 с.

  • 8.4 Определение погрешности (при доверительной вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.4.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия, абсолютная погрешность измерения скорости блоком СКЗИ в свидетельстве о поверке не более 2 км/ч.

  • 8.5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

    • 8.5.1 Собрать схему в соответствии с рисунком 3.

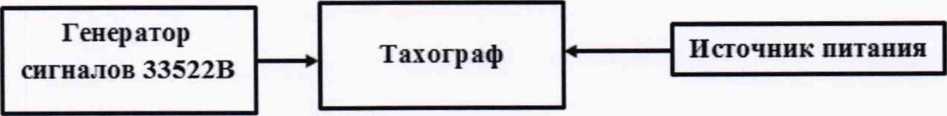

      Рисунок 3 - Схема проведения измерений при определении инструментальной погрешности измерения скорости по датчику движения

• 8.5.2 В соответствии с руководством по эксплуатации на генератор сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой f, вычисляемой по формуле (6):

” 3600 ’                         ⁽⁶⁾

где К - текущее установленное значение характеристического коэффициента, имп/км;

V = 180 км/ч.

• 8.5.3 Провести измерения в течение 20 с.

• 8.5.4 Используя измерительную информацию о скорости из файла тахографа (выгрузка файла в соответствии с п. 4.2.3.6 АВЛГ 816.00.00 РЭ) определить систематическую составляющую инструментальной погрешности измерения скорости по импульсному сигналу датчику движения по формулам (7), (8):

4У()) = У(])-У действ.

где У_действ - действительное значение скорости, км/ч;

V (j) - измеренное значение скорости, км/ч;

N - количество измерений.

• 8.5.5 Определить СКО случайной составляющей инструментальной погрешности измерения скорости по импульсному сигналу датчика движения по формуле (9):

У

• 8.5.6 Определить инструментальную погрешность (при доверительной вероятности

0,95) измерения скорости по импульсному сигналу датчика движения по формуле (10):

(10)

• 8.5.7 Выполнить действия п.п. 8.5.2 - 8.5.6 для значений скорости V = 90 км/ч и V = 20 км/ч.

• 8.5.8  Результаты поверки считать положительными, если инструментальная погрешность (при доверительной вероятности 0,95) измерения скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения не более 2 км/ч.

• 8.6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

  • 8.6.1 Результаты поверки считать положительными, если в наличии отметка о поверке блока СКЗИ в формуляре блока или свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия, абсолютная инструментальная погрешность определения координат местоположения блоком СКЗИ в свидетельстве о поверке не более 3 м.

• 8.7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

  • 8.7.1 Результаты поверки считать положительными, если в наличии отметка о поверке блока СКЗИ в формуляре блока или свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия, абсолютная погрешность определения координат местоположения блоком СКЗИ в свидетельстве о поверке не более 15 м.

• 8.8 Определение относительной инструментальной погрешности (при доверительной вероятности 0,95) измерения пройденного пути

  • 8.8.1 Собрать схему в соответствии с рисунком 2.

  • 8.8.2 В соответствии с руководством по эксплуатации на генератор сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой, имитирующей скорость 180 км/ч, эквивалентную по продолжительности пройденному пути 1 км (контролировать по дисплею тахографа, диалоговое окно 2 (строка Odom). Для перехода в диалоговое окно 2 из режима стандартной индикации необходимо нажать клавишу тахографа « ▼ » один раз) (рисунок 4).

Рисунок 4 - Диалоговое окно 2 тахографа

• 8.8.3 Выполнить действия п. 8.8.2 не менее трех раз.

• 8.8.4 Вычислить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерения пройденного пути протяженностью 1 км в следующей последовательности:

• 8.8.5 Определить систематическую составляющую инструментальной погрешности измерения пройденного пути по импульсному сигналу датчику движения по формулам (11), (12):

где ^дейст^Л       действительное значение пройденного пути в j-ом измерении, м;

Л?

М - количество импульсов, измеренное частотомером универсальным CNT-91R в j-ом измерении;

L (j) - измеренное значение пройденного пути в j-ом измерении, м;

К - текущее установленное значение характеристического коэффициента, имп/км;

N - количество измерений.

• 8.8.6 Определить СКО случайной составляющей инструментальной погрешности измерения пройденного пути по формуле (13):

У

J=1

• 8.8.7 Определить инструментальную погрешность (при доверительной вероятности

0,95) измерения пройденного пути по формуле (14):

• 8.8.8 Определить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерения пройденного пути по формуле (15):

потн

¹¹L

• 8.8.9 Результаты поверки считать положительными, если относительная инструментальная погрешность (при доверительной вероятности 0,95) измерения пройденного пути не более 1%.

• 8.9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

  • 8.9.1 Результаты поверки считать положительными, если в наличии отметка о поверке блока СКЗИ в формуляре блока или в наличии свидетельство о поверке на блок СКЗИ с не истёкшим сроком действия, абсолютная погрешность синхронизации внутренней шкалы времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS в свидетельстве о поверке не более 2 с.

• 8.10 Определение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS

  • 8.10.1 Собрать схему в соответствии с рисунком 5. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.

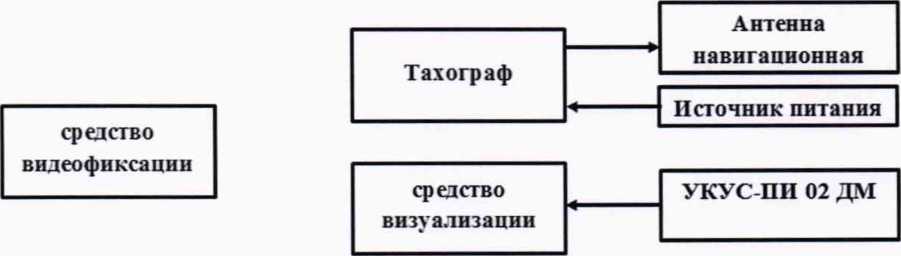

Рисунок 5 - Схема проведения измерений при определении абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ

• 8.10.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на тахограф и УКУС-ПИ 02ДМ подготовить их к работе. Настроить УКУС-ПИ 02ДМ на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).

• 8.10.3 В течение не менее трех минут снимать на средство видеофиксации средство визуализации и табло тахографа с индикацией шкалы времени внутреннего опорного генератора тахографа. Для обработки использовать моменты смены целого числа минут на дисплее тахографа.

• 8.10.4 Определить систематическую составляющую погрешности синхронизации по формулам (16), (17):

AT(j) = T(j) - т_действ,                             (16)

/ ^N

^dT=-^l/^T(i),                           (17)

где Тдепств - действительное значение шкалы времени, с;

Т (j) - измеренное значение шкалы времени, с;

N - количество измерений.

• 8.10.5 Определить СКО случайной составляющей погрешности синхронизации по формуле (18):

N

м_____

• 8.10.6 Определить погрешность (при доверительной вероятности 0,95) синхронизации шкалы времени по формуле (17):

(19)

• 8.10.7 Абсолютная погрешность (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS не более 2 с (результаты поверки считать положительными), если абсолютная погрешность синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS не более 4 с.

• 9.1 При положительных результатах поверки на корпус тахографа наносится знак поверки и (или) выдается свидетельство установленной формы и (или) делается запись в паспорте, заверяемая подписью поверителя и знаком поверки.

• 9.2 В случае отрицательных результатов поверки поверяемый тахограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.



  А.А. Фролов

Заместитель генерального директора -начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
