Методика поверки «Счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236»» (АВЛГ.411152.034 РЭl г .)

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

М. с. Казаков

2020 г.

Государственная система обеспечения единства измерений

Методика поверки

АВЛГ.411152.034 РЭ1

г. Москва

2020 г.

• 1.1 Настоящая методика поверки распространяется на счетчики электрической энергии статические трехфазные «Меркурий 236», «Mercury 236» (далее - счётчики) и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 При периодической поверке допускается проведение поверки меньшего числа измеряемых величин в соответствии с заявлением владельца СИ, с обязательным указанием информации об объеме проведенной поверки.

  • 1.3

  • 1.4

Интервал между поверками - 10 лет. Основные метрологические характеристики приведены в таблицах 1-6.

Таблица 1

- Коды номинального (базового) и максимального тока, номинального переменного тока и классов точности

Таблица 2 - Метрологические характеристики при измерении активной электрической энергии, активной и полной электрической мощности прямого и обратного направлений для счетчиков класса точности 0,5 S

Разность между значениями погрешности при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при Ihom и коэффициенте мощности, равном 1, не должна превышать ±1,0 % для счётчиков класса точности 0,5S.

Таблица 3 - Метрологические характеристики при измерении активной электрической энергии, активной и полной электрической мощности прямого и обратного направлений для счетчиков класса точности 1,0

Разность между значениями погрешности при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 4 и коэффициенте мощности, равном 1, не должна превышать ±1,5 % для счётчиков класса точности 1.

Таблица 4 - Метрологические характеристики при измерении реактивной электрической энергии и мощности прямого и обратного направлений для счётчиков классов точности 1 и 2

Разность между значениями погрешности при измерении реактивной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при 1ном (или 16) и коэффициенте sin □, равном 1, не должна превышать ±2,5 %.

Таблица 5 - Метрологические характеристики счетчиков при измерении параметров сети переменного тока

Таблица^- Максимальные значения

токов счетчиков, постоянная счетчиков

• 2.1 При проведении поверки выполняют операции,указанные в таблице 7.

Таблица 7 -

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик бракуют и его поверку прекращают.

• 3.1 При проведении поверки должны применяться средства измерений, перечисленные в таблице 8.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Вместо указанных в таблице 8 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 8 - Основные и вспомогательные

поверки

• 4.1 К проведению поверки допускаются лица, изучивщие настоящую методику, эксплуатационную документацию на счетчики и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 4.3 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и свыще 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на счетчики и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от +15 до +25 °C;

• - относительная влажность воздуха от 45 до 75 %.

• 6.2 Для контроля температуры и относительной влажности окружающей среды использовать термогигрометр электронный «CENTER» модель 313.

• 7.1 Перед проведением поверки необходимо вьшолнить подготовительные работы:

  следующие

  обеспечению положениями

• - провести технические и организационные мероприятия по безопасности проводимых работ в соответствии с действующими ГОСТ 12.2.007.0-75;

• - выдержать счетчик в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

• - лицевая панель счетчиков должна быть чистой и иметь четкую маркировку в соответствии с ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012;

• - на крышке зажимов или на корпусе счетчиков должна быть нанесена схема подключения счетчиков к электрической сети;

• - все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, механические элементы хорошо закреплены;

• - зажимные контакты должны быть промаркированы.

• - в комплекте поставки счетчика должны быть следующие документы:

• 1) «Счетчик электрической энергии статический трехфазный «Меркурий 236», «Mercury 236». Формуляр» АВЛГ.411152.034 ФО;

• 2) «Счетчик электрической энергии статический трехфазный «Меркурий 236», «Mercury 236». Руководство по эксплуатации» АВЛГ.411152.034 РЭ;

Результаты проверки считать положительными, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрической прочности изоляции

• 8.2.1 Проверку электрической прочности изоляции выполнять с помощью установки для проверки электрической безопасности GPT-79803 (далее по тексту -GPT-79803) путем подачи напряжения переменного тока.

• 8.2.2 Проверку электрической прочности изоляции испытательным напряжением переменного тока необходимо проводить, прикладывая испытательное напряжение между контактами счетчика, указанными в таблице 9

Таблица 9 - Обозначение контактов и величина испытательного напряжения переменного тока, прикладываемого между контактами счетчика

Увеличивать напряжение переменного тока в ходе испьпания следует плавно, начиная со 100- 230 В и далее равномерно или ступенями, не превышающими 10 % установленного напряжения переменного тока, в течение 5 - 10 с. По достижении заданного значения испытательного напряжения переменного тока счетчик выдерживают под его воздействием в течение 1 мин, контролируя отсутствие пробоя, затем плавно уменьшают испытательное напряжение переменного тока.

Результаты испытаний считаются положительными, если во время подачи испытательного напряжения переменного тока не произошло пробоя изоляции, пробивного разряда и искрения.

• 8.3 Опробование

Опробование проводить в следующей последовательности:

• 1) Подключить счетчик к установке поверочной универсальной УППУ-МЭ 3.1 К (далее - поверочная установка) по схеме, указанной на рисунке А.1 Приложения А, и выдержать при номинальньк значениях напряжения, силы и частоты переменного тока. Время выдержки счетчика должно быть не менее 1 минуты.

• 2) Проверить функционирование жидкокристаллического дисплея (далее - ЖКИ), кнопок и светодиодных индикаторов на передней панели счетчика в соответствии с руководством по эксплуатации.

Результат проверки считать положительным, если подтверждено функционирование ЖКИ, кнопок и светодиодных индикаторов.

Примечание - Допускается проводить опробование при определении метрологических характеристик.

• 8.4 Подтверждение соответствия программного обеспечения

Проверку идентификационных данных программного обеспечения (далее - ПО) проводить путем сличения идентификационных данных ПО, указанных в описании типа на счетчик, с идентификационными данными ПО, считанными со счетчика.

Результаты считать положительными, если номер версии встроенного ПО соответствует указанному в описании типа.

• 8.5 Проверка стартового тока (порога чувствительности)

Проверку стартового тока (порога чувствительности) проводить при помощи поверочной установки, устанавливая номинальные значения напряжения переменного тока, частоты переменного тока и коэффициента мощности равным 1 и силы переменного тока согласно таблицы 6 при симметричной нагрузке.

Результат проверки считать положительным, если счетчик начинает и продолжает регистрировать показания активной и реактивной электрической энергии.

• 8.6 Проверка отсутствия самохода

Проверку отсутствия самохода проводить в следующей последовательности:

• 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А. 1 Приложения А.

• 2) Подключить счетчик к персональному компьютеру (далее - ПК) через преобразователи интерфейсов в соответствии с руководством по эксплуатации.

• 3) Запустить на ПК программное обеспечение.

• 4) Установить связь со счетчиком. Перевести счетчик в режим работы «Поверка».

• 5) К цепям напряжения переменного тока счетчика приложить напряжение переменного тока 1,15'С7ном. При этом сила переменного тока в токовой цепи должена отсутствовать.

• 6) На электрическом или оптическом испытательном выходе счетчика регистрировать импульсы с помощью поверочной установки.

• 7) Время контролировать по секундомеру механическому СОПпр.

Результаты проверки считать положительными, если за время испытания, указанное в таблице 10, регистрируется не более одного импульса.

8.7 Определение метрологических характеристик

• 8.7.1 Определение основной относительной погрешности измерений активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной электрической мощности прямого и обратного направлений.

Определение погрешностей проводить при помощи поверочной установки в следующей последовательности:

• 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1 Приложения А.

• 2) Подключить счетчик к ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации.

• 3) Запустить на ПК программное обеспечение.

• 4) Установить связь со счетчиком. Перевести счетчик в режим работы «Поверка».

• 5) Измерения проводить при номинальном фазном напряжении переменного тока.

• 6) Погрешность измерений активной электрической энергии, активной и полной электрической мощности прямого и обратного направлений определить следующим образом:

- установить на выходе поверочной установки сигналы в соответствии с таблицами 11-14;

Таблица И - Испытательные сигналы для определения основной относительной погрешности измерений активной электрической энергии, активной и полной электрической мощности прямого и обратного направлений для счетчиков класса точности 0,5S при симметричной нагрузке и номинальном напряжении переменного тока

Таблица 12 - Испытательные сигналы для определения основной относительной погрешности измерений активной электрической энергии, активной и полной электрической мощности прямого и обратного направлений для счетчиков класса

Таблица 13 - Испытательные сигналы для определения основной относительной погрешности измерений активной электрической энергии, активной и полной электрической мощности прямого и обратного направлений для счетчиков класса

Таблица 14 - Испытательные сигналы для определения основной относительной погрешности измерений активной электрической энергии, активной и полной электрической мощности прямого и обратного направлений для счетчиков класса точности 1 при однофазной нагрузке и номинальном напряжении переменного тока

• - считать с дисплея поверочной установки значения основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений;

• - рассчитать разность между значениями погрешности измерений активной электрической энергии прямого и обратного направлений при однофазной нагрузке и при симметричной многофазной нагрузке при базовом токе /б и коэффициенте мощности, равном 1, для счётчиков с непосредственным включением и при номинальном токе /„ом и коэффициенте мощности, равном 1, для счётчиков, включаемых через трансформатор;

• - считать с дисплея поверочной установки измеренные значения активной и полной электрической мощности;

• - рассчитать основную относительную погрешность измерений активной и полной электрической мощности по формуле:

= ......— ° -100,

Хо

где Хи - показание счетчика, считанное с дисплея счетчика или с ПК; Хо - показание поверочной установки.

• 7) Погрешность измерений реактивной электрической энергии и мощности прямого и обратного направлений определить следующим образом:

- установить на выходе поверочной установки сигналы в соответствии с таблицами 15-18;

Таблица 15 - Испытательные сигналы для определения основной относительной погрешности измерений реактивной электрической энергии и мощности прямого и обратного направлений для счетчиков класса точности 1 при симметричной нагрузке и номинальном напряжении переменного тока

Таблица 16 - Испытательные сигналы для определения основной относительной погрешности измерений реактивной электрической энергии и мощности прямого и обратного направлений для счетчиков класса точности 1 при однофазной нагрузке и номинальном напряжении переменного тока

Таблица 17 - Испытательные сигналы для определения основной относительной погрешности измерений реактивной электрической энергии и мощности прямого и обратного направлений для счетчиков класса точности 2 при симметричной нагрузке и номинальном напряжении переменного тока

Таблица 18 - Испытательные сигналы для определения основной относительной погрешности измерений реактивной электрической энергии и мощности прямого и обратного направлений для счетчиков класса точности 2 при однофазной нагрузке и номинальном напряжении переменного тока

• - считать с дисплея поверочной установки значения основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений, %;

• - рассчитать разность между значениями погрешности измерений реактивной электрической энергии прямого и обратного направлений при однофазной нагрузке и при симметричной многофазной нагрузке при базовом токе /б и коэффициенте sin<p, равном 1 для счётчиков с непосредственным включением и при номинальном токе /„ом и коэффициенте sin(p, равном 1 для счётчиков, включаемых через трансформатор;

• - считать с дисплея поверочной установки измеренные значения реактивной электрической мощности;

• - рассчитать основную относительную погрешность измерений реактивной электрической мощности по формуле (1).

Результаты испытаний считать положительными, если полученные значения основной относительной погрешности измерений активной и реактивной электрической энергии и мощности, полной электрической мощности прямого и обратного направлений не превышают пределов, приведенных в таблицах 11-18, а разности между значениями погрешности при однофазной и симметричной многофазной нагрузке не должны превышать:

• - для счетчиков активной электрической энергии класса точности 1 по п. 8.1 ГОСТ 31819.21-2012;

• - для счетчиков активной электрической энергии класса точности 0,58 по п. 8.1 ГОСТ 31819.22-2012;

• - для счетчиков реактивной электрической энергии классов точности 1 и 2 по п.

• 8.1 ГОСТ 31819.23-2012.

• 8.7.2 Определение основной относительной погрешности среднеквадратических значений напряжения переменного тока.

  измерений

  измерений при помощи

Определение основной относительной погрешности среднеквадратических значений напряжения переменного тока проводить поверочной установки в следующей последовательности:

• 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1 Приложения А.

• 2) Подключить счетчик к ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации.

• 3) Запустить на ПК программное обеспечение.

• 4) Установить связь со счетчиком.

• 5) При помощи поверочной установки воспроизвести испытательные сигналы, указанные в таблице 19.

Таблица 19 - Испытательные сигналы для определения основной относительной погрещности измерений среднеквадратических значений напряжения переменного тока

• 6) Считать с дисплея счетчика или с ПК измеренные значения среднеквадратических значений напряжения переменного тока для каждой фазы.

• 7) Рассчитать основную относительную погрешность измерений среднеквадратических значений напряжения переменного тока для каждой фазы по формуле (1).

Результаты проверки считать положительными, если полученные значения основной относительной погрешности измерений среднеквадратических значений напряжения переменного тока для каждой фазы не превышают пределов, приведенных в таблице 19.

• 8.7.3 Определение основной относительной погрешности среднеквадратических значений силы переменного тока.

  измерений

  измерений при помощи

Определение основной относительной погрешности среднеквадратических значений силы переменного тока проводить поверочной установки в следующей последовательности:

• 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1 Приложения А.

• 2) Подключить счетчик к ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации.

• 3) Запустить на ПК программное обеспечение.

• 4) Установить связь со счетчиком.

• 5) При помощи поверочной установки воспроизвести испытательные сигналы согласно таблице 20.

Таблица 20 - Испытательные сигналы для определения основной относительной погрешности измерений среднеквадратических значений силы переменного тока

• 6)  Считать с дисплея счетчика или с ПК измеренные значения среднеквадратических значений силы переменного тока для каждой фазы.

• 7)   Рассчитать основную относительную погрешность измерений среднеквадратических значений силы переменного тока по формуле (1).

Результаты проверки считать положительными, если полученные значения основной относительной погрешности измерений среднеквадратических значений силы переменного тока для каждой фазы не превышают пределов, приведенньк в таблице 20.

• 8.7.4 Определение абсолютной погрешности измерений частоты переменного тока.

Определение абсолютной погрешности измерений частоты переменного тока проводить при помощи поверочной установки в следующей последовательности:

• 1) Подключить счетчик к поверочной установке согласно схеме, представленной на рисунке А.1 Приложения А.

• 2) Подключить счетчик к ПК через преобразователи интерфейсов в соответствии с руководством по эксплуатации.,

• 3) Запустить на ПК программное обеспечение.

• 4) Установить связь со счетчиком.

• 5) При помощи поверочной установки воспроизвести испытательные сигналы согласно таблице 21.

Таблица 21 - Испытательные сигналы для определения абсолютной погрешности измерений частоты переменного тока

• 6) Считать с дисплея счетчика или с ПК измеренные значения частоты переменного тока.

• 7) Рассчитать абсолютную погрешность измерений частоты переменного тока по формуле:

(2)

где Ли - показание счетчика, считанное с дисплея счетчика или с ПК;

Хо - показание поверочной установки.

Результаты испытаний считать положительными, если полученные значения абсолютной погрешности измерений частоты переменного тока не превышают пределов, приведенных в таблице 21.

• 8.7.5 Проверка точности хода встроенных часов

• 1) Проверка точности хода встроенных часов при помощи частотомера электронно-счетного 43-63 (далее - частотомер) и источника питания постоянного тока GPR-73060D (далее - источник питания).

• 2) Подключить счетчик к ПК. Импульсный выход счетчика (контакты 17, 18) подключить к частотомеру по схеме рисунка 1.

  Г



  Меркурий 236

  ■ 5В + Источник питания

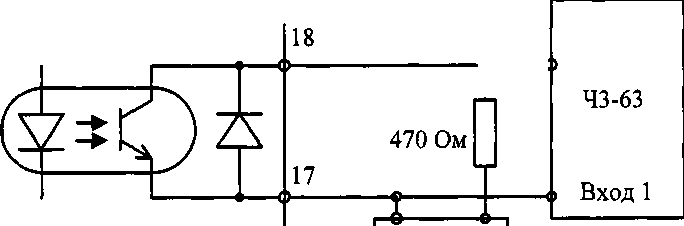

Рисунок 1 - Схема подключения счетчика к частотомеру

• 3) С помошью программы «Конфигуратор счетчиков трехфазных Меркурий» перевести импульсный выход счетчика в режим поверки частоты кварца.

• 4) Измерить период следования импульсов (измерение проводить по спаду).

• 5) Рассчитать точность хода часов без коррекции по формуле:

гр _ 86400 X (^ист~ ^изм)

где Сист - образцовый период, равный 1/0,5 Гц; ^изм - измеренный период

Рассчитать точность хода часов с учетом коррекции по формуле:

(5)

где К - коэффициент коррекции, считанный из счетчика.

Результаты проверки считать положительными, если полученные значения погрешности хода внутренних часов не превышают значений ±0,5 с/сут.

• 9.1

поверке по измерений, утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815 и нанесением знака поверки.

• 9.2 Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счётчиков.

• 9.3 При отрицательных результатах поверки счетчик не допускается к применению до выяснения причин неисправностей и их устранения. После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

• 9.4 Отрицательные результаты поверки счетчика оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, счетчик к применению не допускают.

Заместитель начальника отдела испытаний и поверки средств измерений ООО "ИЦРМ"

Ю. А. Винокурова

Схема подключения счётчиков

А1 - счетчик;

А2 - поверочная установка.

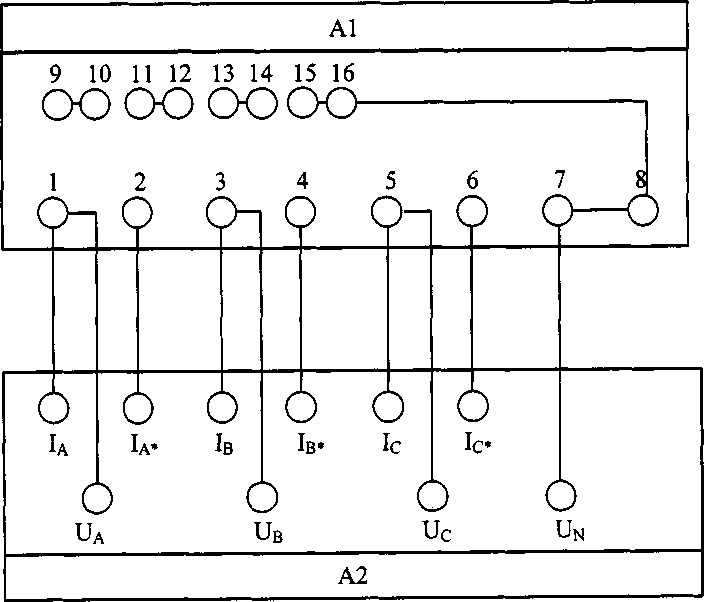

Рисунок А.1 - Подключение счётчика к поверочной установке
