Методика поверки «СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ IMS R10 Mavenir» (5295-001-77306181-2018MП)

УТВЕРЖДАЮ

Генеральный директор

СОТСБИ»

В. Ю. Гойхман

По доверенности от Mavenir Systems UK Limited

Генеральный директор

СРЕДСТВА ПОВЕРКИ.........................................................................................

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ..............................

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА ПРОВЕДЕНИЮ ПОВЕРКИ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Опробование

  • 7.2 Определение метрологических характеристик (MX)

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  10

  11

ПРИЛОЖЕНИЕ А

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В

Описание формата файла тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, и периодической поверок системы измерений длительности соединений IMS_R10_Mavenir, версия ПО 10., далее СИДС.

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящего в состав подсистемы передачи мультимедийных сообщений IMS, версии ПО 10., применяемого на сетях связи на базе протокола IP в качестве устройства контроля, авторизации, управления, тарификации и маршрутизации мультимедийных сессий, производства Mavenir Systems UK Limited, Великобритания.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСП Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав вышеназванного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1

• 2.1 При проведении поверки должны применяться средства измерений, указанные в таблице 2.

Таблица 2

• 3.1  К проведению поверки допускаются лица

аттестованные в качестве поверителей систем измерений длительности соединений;

изучившие эксплуатационную документацию СИДС и рабочих эталонов; имеющие знания в области IP - технологий;

имеющие квалификационную группу по технике безопасности не ниже III.

напряжением (220±22) В, частотой (50±1) Гц.

плуатации на прибор Сигма;

дования.

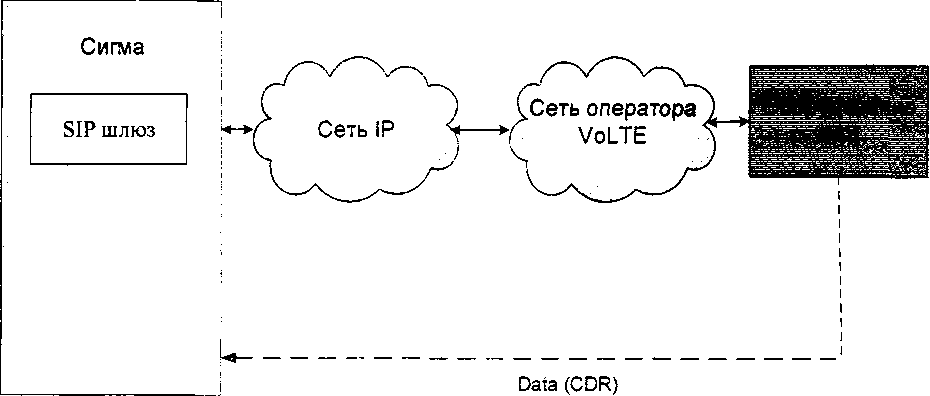

Рисунок 1 - Схема поверки

• 7 Проведение поверки

• 7.1.1 Опробование производят по схеме в соответствии с рисунком 1:

- включить питание прибора Сигма, после автоматической инсталляции операционной системы Linux, на рабочем столе появляются пиктограммы: Sigma-IP, Sigma-Taxofon, Sigma-АТС (рисунок 2), ассоциированные с программным обеспечением sigma.exe;

- щелкнуть по пиктограмме Sigma-АТС, открывается основное окно подпрограммы СИГМА-АТС, рисунок 3,

СИГМА-АТС

Исходаыеданкые| Испытания [......Статистик».....

иняис_Ли™н.                      «я.....

I CoacpttHTu )

Всего этапов                     -

- выбрать имя испытаний или создать новую настройку испытаний, щелкнув по кнопке создать, откроется окно, рисунок 4, в котором можно выбрать ранее созданную настройку или ввести имя в бокс File name, например, имя СИДС и сохранить, нажав на кнопку Save.

Рисунок 4

• - откроется окно испытаний с сохраненным именем (рисунок 3),

• - щелкнуть по вкладке Исходные данные и выбрать опцию Комплекты\81Р (рисунок 5) и в соответствующих боксах ввести собственные и вызываемые телефонные номера, полученные от оператора.

В качестве вызываемых абонентов используются мобильные номера с поддержкой VoLTE, с которых осуществляется безусловная переадресация на парный порт прибора Сигма;

Флрмирляятелн-ивмрритель универсальный

Статистика

Испытания

Блок/Ратбл

| Исходные данные

!— комплекты —>

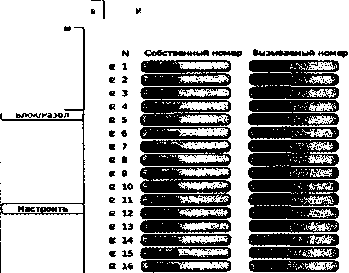

Рисунок 5

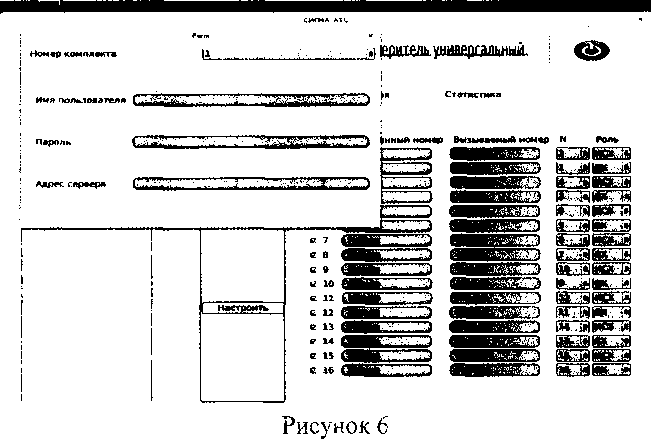

- щелкнуть вкладку Настроить и для каждого комплекта ввести Имя пользователя (Логин), Пароль и IP Адрес сервера (рисунок 6);

- щелкнуть вкладку План испытаний (рисунок 7) и в диалоговое окно Выбор этапа 1 ввести длительность телефонного соединения и количество соединений на этапе. Для опробования создается один этап, а для поверки - 3 этапа в соответствии с таблицей 2.

гая

» Комплекты

ИЯШТметытений

Режим испытаний

ВыворСИДС Критерии

СИГМА-АТС

Фпрмирпаатеяь-измррытрль униадргальный

Рисунок 7 - Исходные данные/ План испытаний (опробование)

Таблица2

При необходимости можно сделать дополнительные настройки: Старт со сдвигом и изменить время между сессиями.

Перейти на вкладку Испытания и нажать клавишу Сохранить.

Для старта опробования необходимо нажать на кнопку Старт, прибор Сигма автоматически выполнит программу опробования.

После выполнения программы необходимо запросить у оператора учетный файл и скопировать его в прибор Сигма в папку Sigma-ATC с именем испытания (IMS_R10_Mavenir).

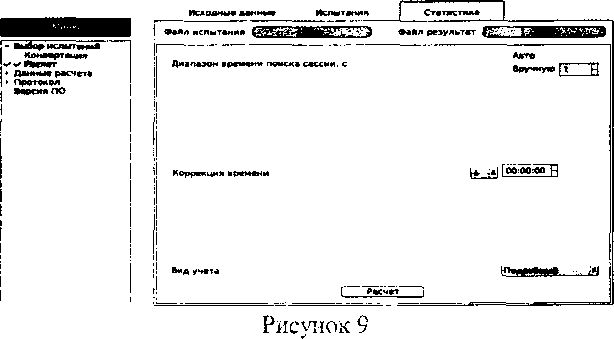

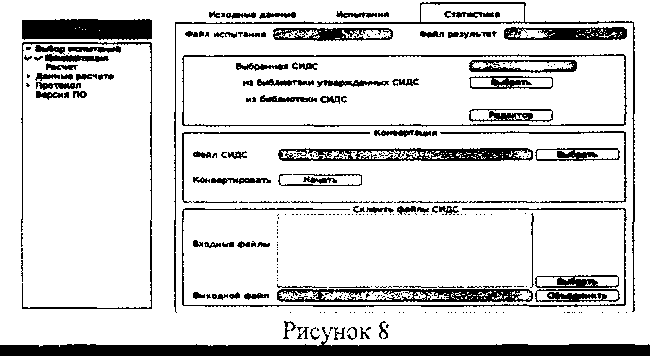

Перейти в меню Статистика/Конвертация и выбрать или создать конвертор, рисунок 8, для автоматического расчета результатов опробования и способ расчета, рисунок 9.

ЖГ7///1/Д        Д>ппм^пп»атРЛА.а<ырпитрщ, ини№пгял>.иый |

™ - J - —- j.. _|Г             ;

й|Д    СМГУМД ■       Я)прмирпвятлл>.иямлритлп>, униялргяпьнмй j

Оценить результаты опробования (успешно, неуспешно):

а) при успешном результате опробования (погрешность СИДС для каждой сессии не превышает ±1 с, конвертация учетного файла успешна) поверка продолжается;

б) при неуспешном результате (погрешность СИДС хотя бы одной сессии превышает ±1 с, или конвертация учетного файла не успешна), поверка прекращается до устранения неисправности.

• 7.2.1 Определение MX проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

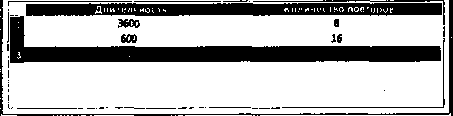

  • 7.2.1.2 Для определения MX создается 3 этапа, рисунок 10, в соответствии с таблицей 2, аналогично пункту 7.1.

    ЕЗ Гигта

    »SI



    Аналоговые Модемы SIP

    Параметры вызовов ■ План «пытаний

    Режим испытаний Выбор СИДС Критерии

    СИГМА-АТС



    Исходные данные I Испытания         Статистика

    ---------------------------------Выбор этапа------- '      ■ —

    Длительность сессии, с |1 '

    Количество повторов [1       П

    j Д обавить этап ]              { Удалить этап ]



    Параметры испытания

    Комплекты              -1-

    □Старт со сдвигом,мс [100 ь]    Период между соединениями,с 13

    □ Синхронный режим         О Отложенный старт |0:00                 [j

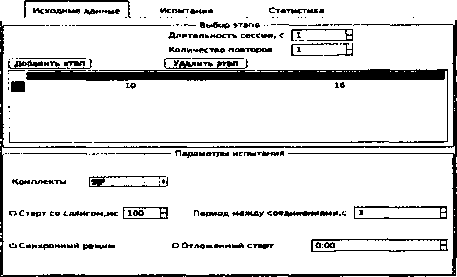

Рисунок 10 - Исходные данные/ План испытаний (определение MX)

Процедуру испытаний прибор Сигма выполняет автоматически - формирует необходимое количество телефонных соединений различной длительности одновременно по восьми абонентским каналам.

• 8.1 Обработка результатов измерений по п. 7.1 и определение MX по п. 7.2 производится полностью автоматически в приборе Сигма по соответствующей программе.

• 8.2 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.3 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.4 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка.

• 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

• 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается.

• 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. №1815.

• 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

(справочное)

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний

Формирователь - измеритель соединений универсальный СИГМА предназначен для измерений на сетях связи длительности соединения (сеанса связи) и количества (объема) переданной и (или) принятой информации.

Формирователь - измеритель соединений универсальный СИГМА, далее прибор, представляет собой программно-аппаратную систему, состоящую из блока формирователя-измерителя со встроенным управляющим компьютером и пакета специального программного обеспечения СИГМА, версия 2.0, функционирующего в среде Linux.

Прибор может подключаться к поверяемым объектам по аналоговым абонентским линиям или с использованием технологий: Ethernet, GSM, UMTS, LTE.

В процессе работы прибор обеспечивает выполнение функций:

• - переноса единиц объемов цифровой информации от государственного первичного эталона;

• - формирования временных интервалов;

• - измерения временных интервалов;

• - измерения объемов информации;

• - статистическая обработка многократных измерений объемов информации и временных интервалов.

Конструктивно оборудование выполнено в виде приборного контейнера, содержащего рабочие ТЭЗы.

Основные MX:

• - пределы допускаемой абсолютной погрешности формирования длительности

IP соединений в диапазоне от 1 до 3600 с, с            ±0,25;

• - пределы допускаемой абсолютной погрешности измерения длительности IP соединений в диапазоне от 1 до 3600 с, с                    ±0,25;

• - погрешность переноса эталонных единиц количества (объемов) информации в диапазоне от 1 байта до 1 Гбайт, байт                      0;

• - погрешность измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 1 байта до 1 Гбайт, байт ±1;

• - пределы допускаемой абсолютной погрешности формирования длительности телефонных соединений по аналоговым линиям в диапазоне от 1 до 3600 с, с ± 0,25;

• - пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений по аналоговым линиям в диапазоне от 1 до 3600 с, с ± 0,25;

• - пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в режиме таксофона в диапазоне от 1 до 600 с, с       ± 0,25.

А.2 Математический аппарат обработки результатов испытаний

А.2.1 Модель испытаний

Объектом испытаний являются СИ, которые измеряют объем проходящей через них информации, либо длительность осуществляемых соединений или сеансов связи соответственно.

Схема испытания состоит из последовательно осуществляемых опытов, в каждом из которых испытуемое устройство проводит измерение заведомо известного (эталонного) значения длительности или объема информации.

Результатом каждого опыта, то есть наблюдаемым событием, будет погрешность измерения, то есть разность между измеренным и подаваемым на вход эталонным значениями.

Результат считается успешным, если погрешность измерения меньше или равна заданному предельно допустимому значению и неуспешным - в противном случае.

Неуспешным, также, считается измерение, незафиксированное испытуемым устройством.

Обозначим вероятность успешного результата каждого измерения - р, тогда вероятность неуспешного результата q = 1 - р, где р - вероятность появления успешного события, a q - вероятность появления неуспешного события (отказа).

Так как все измерения проводятся в одинаковых условиях - то эти вероятности (р и q) независимы и одинаковы для каждого опыта. Тогда, число успешных результатов S из п проводимых опытов - является случайной величиной, распределенной по биномиальному закону.

P(S < s) = У^Я С)р‘(1 - р)»-\          (1)

где P(S < s) - вероятность того, что число успешных результатов не превысит вели

чины S,

к - текущее значение величины S.

В ходе проведения испытаний требуется проверить, что оцениваемое значение q < Ро при выбранном значении доверительной вероятности Р_дов. Ро - это предельно допустимая вероятность измерений с погрешностью больше заданной.

Вероятность P(S<s) можно рассматривать, как вероятность попадания оцениваемой величины ~q в заданный интервал [0, q], то есть должно выполняться соотношение P(S<s) = Рдов, или исходя из (1):

У* ф О - Ю* г ^?-^юв:        (2)

‘t=0

Из соотношения (2) находим §. Фактически это означает, что при вероятности отказа (ошибки измерения), равной Ро, с вероятностью Р_ДОв будут успешными не более s измерений.

Иначе говоря, если в серии из и испытаний число отказов составит не более, чем У = (и - s), то можно утверждать, вероятность неправильной работы контролируемой системы измерений - меньше предельно - допустимой. Обозначим это значение у_н.

Аналогично, из соотношения (3), можно определить значение s и, соответственно, у = (n - s), при котором вероятность неправильной работы контролируемой системы измерений окажется больше предельно - допустимой. Обозначим его у_в.

" ф Р.‘(1г Рдов           (3)

к=0

Таким образом, в процессе проведения испытаний, в соответствующие моменты времени, проводится анализ зафиксированного количества ошибок (отказов) у на соответствие границам у„ и у_в, определенным, в соответствие с (2) и (3) Примеры расчета при разных значениях допустимой вероятности отказа (ошибки измерения) приведены в таблицах А1 и А2.

Если у < у_н, то испытания закончены, результат УСПЕШНО;

Если у > у_в, то испытания закончены, результат НЕУСПЕШНО;

Если у_н < у < у_в, то испытания следует продолжать, ДАННЫХ НЕДОСТАТОЧНО.

Пусть А - измеряемая величина, тогда оцениваемую нами погрешность обозначим xj.

Погрешность измерений - случайная величина, значения этой величины можно вычислить для каждого измерения, как разность между значением, измеренным контролируемым оборудованием и истинным (эталонным) значением формируемым прибором х; = Аизм) - Аэт_г Таким образом, имеем набор значений погрешности измерений от Xi до х_п.

Погрешность измерений является случайной величиной. На практике, полагают, что эта случайная величина имеет нормальное распределение. Это обусловлено тем, что погрешности измерений складываются из большого числа небольших возмущений, ни одно из которых не является преобладающим. Согласно же центральной предельной теореме сумма бесконечно большого числа взаимно независимых бесконечно малых случайных величин с любыми распределениями имеет нормальное распределение.

Реально, даже воздействие ограниченного числа возмущений, приводит к нормальному распределению результатов измерений и их погрешностей.

При многократных измерениях эффективной оценкой математического ожидания

(4)

Формула (4) - определяет систематическую составляющую погрешности.

A.2.5 Среднеквадратическое отклонение СКО систематической погрешности

Оценка дисперсии будет выражаться:

Тогда среднеквадратическое отклонение от этого среднего а определяется, как квад

ратный корень из выражения (5):

A.2.6 Доверительный интервал систематической составляющей погрешности

95% - ный доверительный интервал для оцениваемой погрешности задается как:

A.2.7 Доверительный интервал для дисперсии

Величина D - представляет сумму случайных величин и в нашем случае можно утверждать, что величина D распределена по нормальному закону.

Тогда:

D[D] = -^D²                        (8)

а среднеквадратическое отклонение а_в будет разно:

95% - ный доверительный интервал для дисперсии D будет определяться:

D = D + 1,96 а_в;                            (10)

Таким образом, 95% - ный доверительный интервал для СКО систематической погрешности будет ограничен интервалом - 1,96 т/В + 1,96 а^).

А.2.8 Доверительный интервал суммарной погрешности

Доверительный интервал, в котором находится значение суммарной погрешности задается формулой:

Atmin         At_max,                         (11)

или

AV_min<X_cyM<AV

max.                           (12)

Min и max - это минимальное и максимальное значения погрешности измерения длительности сессии или объема переданного файла, в зависимости от вида испытаний.

А.2.9 Оценка вероятности неправильной работы контролируемого оборудования

Оценка вероятности неправильной работы контролируемого оборудования производится исходя из зафиксированных на конец испытаний значений п (общее число проводимых опытов) и у (количество отказов) по формулам (2) и (3).

Вероятность отказа Р_отк будет принадлежать диапазону:

Р_й<Р_оте<Рв^

где Р_н и Р_в соответственно нижняя и верхняя границы вероятности отказа.

Эти границы, в свою очередь могут быть найдены из уравнений (14) и (15) при внесении в них соответствующих значений п к у и Рдов = 0,95.

О(1-Р.)^кРЛ^к = Рдов;

к=О

Q />/(1 -      = Рдов.

к=0

В таблицах А1 и А2 представлены число необходимых испытаний для вероятности ошибок Р_о= 0,01 и Ро= 0,0001.

Таблица А1 - Вероятность ошибки Ро = 0,01

Таблица А2 - Вероятность ошибки Ро⁼ 0,0001

СИДС IMSRIOMavenir

Методика поверки 5295-001-77306181-2018МП

ПРИЛОЖЕНИЕ Б (справочное)

Таблицы результатов поверки

Таблица Б1 - Итоговые результаты

Таблица Б2 - Доверительные интервалы

ПРИЛОЖЕНИЕ В (справочное)

Описание формата файла тарифной информации

Наименование конвертора - 1MS R10 Mavenir

Файл подробного учета имеет текстовый формат и тегированную структуру.

Каждому соединению в учетном файле соответствует блок текстовых строк, называемый запись, и начинающийся символьной строкой <MMTelRecord>.

Каждая строка заканчивается символом перевода строки.

ПО прибора СИГМА импортирует четыре поля из каждой записи файла учета:

• •  Номер вызывающего абонента содержится в поле <Iist-Of-Calling-Party-Address> <sIP-URI>sip:;

• •  Номер вызываемого абонента содержится в поле <caIled-Party-Address> <tEL-URI>tel:

• •  Дата и время начала соединения содержатся в поле recordOpeningTime, в формате ГОД МЕС ДЕН ЧАС:МИН:СЕК;

• •  Продолжительность соединения, в десятых долях секунды - в поле <inCallDuration>; Полученный после конвертации файл имеет расширение csv и может быть открыт для финальной

обработки в программе Ехе! (формат файла представлен на рисунке 1).

Используя аппарат числовых фильтров, имеющийся з программе Exel, следует удалить все строки, для которых значения столбца Duration меньше или равно нулю.

В оставшихся строках значение столбца Duration следует умножить на 100, чтобы продолжительность соединения выразить в миллисекундах.

В полях Номер вызывающего абонента и Номер вызываемого абонента перед номером абонента добавить символ + (плюс).

Полученный файл сохранить в формате csv и скопировать в прибор СИГМА в каталог:

012       ’ :             А

Рисунок 1

Пример записи в учетном файле:

Абонент с номером 79685926870 инициировал телефонное соединение с абонентом 79685926976, дата и время начала которого зафиксирована в файле, длительность соединения - 3,2 секунды.

Это соединение зафиксировано в файле в виде учетной записи:

<MMTelRecord> <recordType>83</recordType><sIP-Method>iNVITE</sIP-Method> <role-of-Node><terminatmg/></role-of-'Ncde><nodeAddress>

<domamName>msktasc01.msk.ims.mr_lcG99.mcc250.3gpr>network.org</domainName></nodeAddress> <session-Id>BW1008540102903181775525470@10.255*95.132</session-Id>

<list-Of-Calling-Party-Address> <sIP-URi>sip:79685926870@ip.beeline.ru</sIP-URI>

<tEL-URI>tel:+74999240108<^/tEL-URlx.'list-Of-Callirig-Paity-Address> <called-Party-Address>

<tEL-URI>tel:+79685926976</tEL-URJ> <'caiied-Pany-Address> <serviceRequestTimeStamp>2018/03/29 10:08:52+0300

</serviceRequestTimeStamp><serviceDeliveryStartTimeStamp>2G 18/03/29 10:08:52+0300

</serviceDeliveryStartTimeStamp>

<serviceDeliveryEndTimeStamp>2018/03/29 10:08:56+0300 </serviceDeliveryEndTimeStamp> <recordOpeningTime>2018/03/29 10:08:52+0300</recordOpeningTirne>

<recordClosureTime>2018/03/29 10:08:56+0300<recordClcsureTime>

<mterOperatorIdentifiers><InterOperatorldentiners> <or:g!nai;:ⁱg!Oi>32345</originatingIOI>

</InterOperatorIdentifiers> <InterOperatorfdentifiers> <terminating!OI>Type3Term</terminatingIOI> </InterOperatorIdentifiers> </interOperate.rldentifiers><localRecordSequenceNumber>28282 </localRecordSequenceNuiTiber><recordSequer.ceNumber>2</recordSequenceNumber> <causeForRecordCIosingXserviceDeliveryEndSuvcessfuliy/></causeForRecordClosing> <iMS-Charging-Identifier>0.274.3978-1522307331.8198 l</iMS-Charging-Identifier>

<list-Of-SDP-Media-Components><Media-Compoi-ients-List>

<sIP-Request-Timestamp>2018/03/29 i 0:08:52⁴-0300</slP-Request-TimestampxsDP-Media-Components> <SDP-Media-Component><sDP-Media-'Name>ni= -audio 10310 RTP/AVP 8 96 104 97 98</sDP-Media-Name>

<sDP-Media-Descriptions> <GraphicString>a^:;;:sendrecv</GraphicString> <GraphicString>a=ptime:20</GraphicStririg><GraphicSirir>g>a=msi:mavodi-0-14d-3-l-fffiffif-657b2fl7-@10.255.93.171</GraphicStringxGraphicString>a=rtpniap:8 f^:,CMA/8000</GraphicString>

<GraphicString>a=rtpmap:96 telephone-event'80G0<GraphicString>

<GraphicString>b=AS:80</GraphicString><GraphicString>b⁷=RS:10C0</GraphicString> <GraphicString>b=RR:3000</GraphicString> </sDP-?vfedia-Descriptions>

</SDP-Media-Cornponentx/sDP-Media-Componer.ts> <med’alnitiatorFlag></mediaInitiatorFlag> <8DP-Session-DescriptionxGraphicString>v=0</GraphicSfring>

<GraphicString>o=BroadWorks 10743 1 INIF4 10.255.95.132</GraphicString> <GraphicString>s=-</GraphicString><Graph-cString>c^r=!N 1P4 10.255.93.171</GraphicString> <GraphicString>b=AS:80</GraphicString> GraphicString>’c=RS:10C0</GraphicString> <GraphicString>b=RJR:3000</GraphicStnng> <GraphicStr-ng>a=X-nat:O<GraphicString> </sDP-Session-Description> <sIP-Request-Timestamp-Fraction>45</sIP-Request-Time-stamp-Fractiotf> <sDP-Type> <sDP-offer/x/sDP-Type></Media-Components-Lisi><Media-Compor.ents-ListxsIP-Response-Timestamp>2018/03/29 10:08:52+0300</sIP-Response-Timestamp><sDP-Media-Components> <SDP-Media-Component>

<sDP-Media-Name>m=audio 10314 RTP/AVP 8 96</sDP-Media-Name>

<SDP-Media-Descriptions> <GraphicString>a”sendrecv</CraphicString> <GraphicString>a=ptime:20</GraphicStriug>

<GraphicString>a=msi:mavodi-0-14d-2-1 -ffffffff-657b2fl 9-@ 10.255.93.171 </GraphicString>

<GraphicString>a=rtpmap:8 PCMA/8000</GrapnicString>

<GraphicString>a=rtpmap:96 te!ephone-event/8G00</GraphicString>

<GraphicString>a=fintp:96 0-16</GraphicString><GraphicStrir.g>b=^;AS:80</GraphicString>

<GraphicString>b=RS:1000</GraphicString><GraphicString>b=RR:3000</GraphicString>

<sDP-Media-Descripfionsx/SDP-Media-Componentx/sDP-Media-Components> <mediaInitiatorFlag> </mediaInitiatorFlag> <sDP-Session-Description> <Graph!cSuing>v=O<GraphicString>

<GraphicString>o=BroadWorks 10745 1 IN 1P4 10.255.95.!32</GraphicString> <GraphicString>s=-</GraphicString><GraphicSt"iiig>c=lN IP4 10.255.93.171</GraphicString> <GraphicString>b=^:AS:80</GraphicString> <GraphicString>b=RS: 1000</GraphicString> <GraphicString>b=RR:3000</GraphicStringxGraphicString>a=X-nat:0</GraphicString> </sDP-Session-Description><sIP-Response-Timestamp-Fraction>977</sIP-Response-Timestamp-Fraction> <sDP-TypeXsDP-answer/x/sDP-Type> </Media-Components-List> </iist-Of-SDP-Media-Components> <serviceReasonRetumCode>0</serviceReasonReturriCode> <recordExtensions> <node-id>l-0-3</node-id>

<disconnectingParty><originator/></disconnectingParty><privacyPIdr>none</privacyHdr>

<callDuration>3158</callDuration> <chargingFunctionAddres«> <cc£>

<domainName>ccf2.msk.ims.mnc099.mcc250.3gpprietwork.org</domainName>

<domainName>ccfl.msk.ims.mnc099.mcc250.3gppnetwork.org</domainName> </ccf>

<ec£> <domamName>ocf2.msk.ims.mnc099.mcc250.3gppnetwork.org</domainName>

<domainName>ocfl.msk.ims.mnc099.mcc.250,3gppnetwork.org</domainName> </ecf> </chargingFunctionAddress> <transactionTypexiMS-Ter!rdnating/x/lransactionType> <intemalCauseCode>0</intemalCauseCode><iN-AMA-Exiension><recordType>0</recordType> <cainTansactionType>41</callTransactionTypexchargedPartyId>0000000000000000</chargedPartyId> <chargingTimeData><inStartOfChargingDate>18 03 29</inStartOfChargingDatexinStartOfChargingTime> <inTimeStamp>10 08 52</'inTimeStamp>

<inTimeStamp2>10 08 52 97</inTimeStamp2></inStartOfCh<TfgingTime><inCallDuration>32</mCallDuration>

</chargingTimeData> <timeQuality>2</timeQuality><mSCID>79 63 97 41 43 2F</mSClD> <otherParty>AO 97 26 39 79 08 F2 FF FF FF FF FF</otherParty><basicService>17</basicService> <callingPartyNumber>84 13 47 99 29 04 01 08</callingPartyNumber><correlationId>41 08 01</correlationld> <serviceKey>51 </serviceKey></iN - AM A-Extension> <onlineChargingServiceRetumCode>0</onlineChargingServiceRetumCode><camelBypass>l</camelBypass> </recordExtensions> <serviceContextID>10.32275@3gpp.org</serviceContextlD><list-of-subscription-ID> <SubscriptionID> <subscriptionIDType><eND-USER-E 164/></subscriptionIDType> <subscriptionIDData>79629397802</subscriptionIDData> </SubscriptionID> <SubscriptionlD> <subscriptionIDType><eND-USER-IMSl/></subscriptionIDType> <subscriptionlDData>250997244816432</subscriptionIDData> </SubscriptionID> </list-of-subscription-ID> <list-Of-Early-SDP-Media-Components> <Early-Media-Components-List> <sDP-Offer-Timestamp>2018/03/29 10:08:52+0300</sDP-Offer-Timestamp> <sDP-Media-Components> <SDP-Media-Component><sDP-Media-Name>m=audio 10310 RTP/AVP 8 96 104 97 98</sDP-Media-Name> <sDP-Media-Descriptions> <GraphicString>a=sendrecv</GraphicString»a=ptime:20</GraphicString> <GraphicString>a=msi:mavodi-0- 14d-3- l-ffffffff-657b2fl 7-@ 10.255.93.171 </GraphicString> <GraphicString>b=AS:80</GraphicString> <GraphicString>b=RS: 1000</GraphicString> <GraphicString>b=RR:3000</GraphicString> </sDP-Media-Descriptions>

</SDP-Media-Component> </sDP-Media-Components> <mediaInitiatorFlag></mediaInitiatorFlag> <sDP-Session-Description><GraphicString>v⁼0</GraphicString>

<GraphicString>o=BroadWorks 10743 1 IN IP4 10.255.95.132</GraphicString> <GraphicString>c=IN IP4 10.255.93.171</GraphicString> <GraphicString>s=-</GraphicStrmg><GraphicString>b=AS:80</GraphicString> <GraphicString>b=RS:1000</GraphicString><GraphicString>b=RR:3000</GraphicString> <GraphicString>a=X-nat:O</GraphicString> </sDP-Session-Description> <sDP-Type><sDP-offer/></sDP-Type></Early-Media-Components-List><Early-Media-Components-List> <sDP-Answer-Timestamp>2018/03/29 10:08:52+0300</sDP-Answer-Timestamp> <sDP-Media-Components><SDP-Media-Component>

<sDP-Media-Name>m=audio 10314 RTP/AVP 8 96</sDP-Media-Name> <sDP-Media-Descriptions><GraphicString>a=sendrecv</GraphicString>a=ptime:20</GraphicString> <a=msi:mavodi-0-14d-2-l-ffffffFf-657b2fl9-@10.255.93.171 </GraphicString> a=rtpmap:8 PCMA/8000 <GraphicString>b=RR:3000</GraphicString></sDP-Media-Descriptions></SDP-Media-Component> </sDP-Media-Components><mediaInitiatorFlag> </mediaInitiatorFlag><sDP-Session-Description> <GraphicString>v=0</GraphicString>GraphicString>o⁼BroadWorks 10745 1 IN IP4 10.255.95.132<> <GraphicString>c=lN IP4 10.255.93.17l</GraphicString></sDP-Session-Description><sDP-Type><sDP-answer/> </sDP-Type></Early-Media-Components-List></list-Of-Early-SDP-Media-Components> <serviceRequestTimeStampFraction>41</serviceRequestTimeStampFraction> <serviceDeliveryStartTimeStampFraction>975</serviceDeliveryStartTimeStampFraction> <serviceDeliveryEndTimeStampFraction>133</serviceDeliveryEndTimeStampFraction> <requested-Party-Address> <sIP-URI>sip:+79629397802@msk.ims.mnc099.mcc250.3gppnetwork.org</sIP-URl> </requested-Party-Address><list-Of-Called-Asserted-Identity> <sIP-URI>sip:+79685926976@ip.beeline.ru;user=phone</sIP-URl>

<tEL-URI>tel:+79685926976</tEL-URl> </Iist-Of-Called-Asserted-Identity> <outgoingSessionId>52540071345D-71 c5-be06d700-1261 -5abc9104-a0bf</outgoingSessionId><mMTelInformation> <Hstofsupplservices><SupplService><serviceType>6</serviceType><serviceMode>0 </serviceMode> <numberOfDiversions> 1 </numberOfDiversions> <associated-Party-Address> <sIP-URI>sip:+79629397802@msk.ims.mnc099.mcc250.3gppnetwork.org</sIP-URI> </associated-Party-Address></SupplService></listofsupplservices></mMTelInformation></MMTelRecord>Term aHaOafaA
