Методика поверки «Измерители технологические цифровые ИТЦ 420 ООО НПП "ЭЛЕМЕР"» (МП 207.1-021-2016)

Генеральный директор

ООО НИИ «ЭЛЕМЕР»

Н.В. Иванникова

ИЗМЕРИТЕЛИ ТЕХНОЛОГИЧЕСКИЕ ЦИФРОВЫЕ

Методика поверки

МП 207.1-021-2016 г. Москва, г. Зеленоград 2016 г.

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

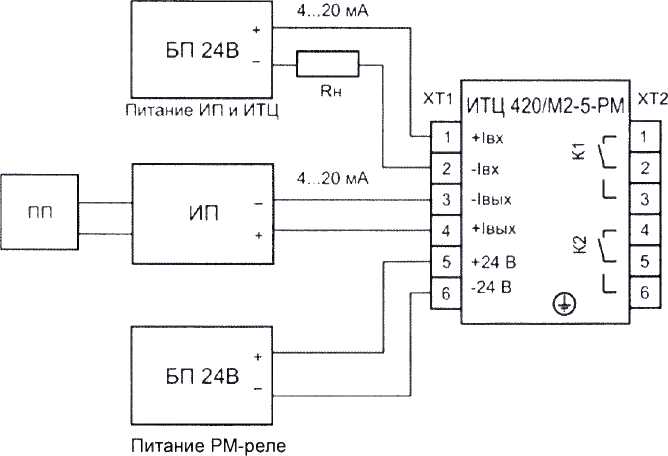

ПРИЛОЖЕНИЕ А. СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЙ

• 1.1 Измерители технологические цифровые ИТЦ 420 (далее по тексту - ИТЦ или приборы) предназначены для измерения и индикации температуры и других физических величин, преобразованных в унифицированный сигнал постоянного тока от 4 до 20 мА.

ИТЦ выпускаются в следующих модификациях - ИТЦ 420/М2-5, ИТЦ 420/МЗ, ИТЦ 420/М4-1, ИТЦ 420/М4-2, отличающихся конструктивными особенностями и функциональными возможностями.

• 1.2 Настоящая методика поверки может быть применена при калибровке ИТЦ.

• 1.3 Интервал между поверками 2 года.

• 1.4 Основные метрологические характеристики

  • 1.4.1 Диапазон входного унифицированного сигнала от 4 до 20 мА.

  • 1.4.2 Диапазон входного унифицированного сигнала для измерения с функцией извле^ чения квадратного корня от 4,3 до 20 мА (от 4,08 до 20 мА для ИТЦ 420/М2-5).

  • 1.4.3 Падение напряжения на ИТЦ не более:

между клеммами «+1вх» и «+1вых»

- (12-(1вх-3)) В при 1вх= 3...10 мА;

5 В                 при 1_ВХ= 10...15 мА;

(5+(1_вх-15)/10) В при 1_ВХ ⁼ 15...25 мА - для ИТЦ420/М2-5, ИТЦ420/М4-2;

• - 7,5 В при 1вх. = 4 мА;

  • - для ИТЦ 420/МЗ;

  • - для ИТЦ 420/М4-1.

5 В при 1вх. = 20 мА

• - 5,9 В при 1вх. = 4...20 мА

• 1.4.4 Диапазон преобразования входного сигнала от 3,8 до 22 мА.

• 1.4.5 Диапазон входного сигнала, обеспечивающий нормальное функционирование ИТЦ от 3 до 25 мА.

• 1.4.6 Пределы допускаемой основной приведенной погрешности измеряемой величины для индекса заказа:

• - А    ±(0,1+*) %;

• - В    ±(0,2+*) %,

где * - одна единица наименьшего разряда, выраженная в процентах от диапазона

измерений.

• 1.4.7 Электрическая прочность изоляции

  • 1.4.7.1 Изоляция электрических цепей питания реле ИТЦ 420/М2-5 (в исполнении с электромагнитными реле), цепей сигнализации и цепи заземления относительно объединенных вместе входных и выходных цепей выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

• - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

• 1.4.7.2 Изоляция электрической цепи питания реле ИТЦ 420/М2-5 (в исполнении с оптореле) относительно объединенных вместе цепей сигнализации и заземления выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

• - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

• 1.4.7.3 Изоляция объединенных вместе цепей сигнализации ИТЦ 420/М2-5 относительно заземления выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

• - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

1.4.7.4. Изоляция электрических цепей сигнализации реле ИТЦ 420/М2-5 между собой выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

• - 500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

• 1.4.7.5 Изоляция электрических цепей ИТЦ 420/МЗ, ИТЦ 420/М4-1 между входной цепью и корпусом выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

• - 500 В при нормальных условиях.

• 1.4.7.6 Изоляция объединенных вместе цепей сигнализации ИТЦ 420/М4-2, входных и выходных цепей относительно корпуса выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

• - 500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 % .

• 1.4.8 Электрическое сопротивление изоляции

  • 1.4.8.1 Электрическое сопротивление изоляции:

• - токоведущих входных и выходных цепей ИТЦ 420/МЗ, ИТЦ 420/М4-1, ИТЦ 420/М4-2 относительно корпуса;

• - токоведущих цепей питания реле ИТЦ 420/М2-5 (в исполнении с электромагнитными реле), цепей сигнализации, объединенных вместе входных и выходных цепей относительно корпуса и между собой

не менее 20 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

2.1 При проведении поверки выполняют операции, указанные в таблице 2.1.

аблица 2,1 - Операции поверки

• 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, указанные в таблице 3.1.

Таблица 3.1- Средства поверки

• 4.1 При поверке ИТЦ выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• 1) температура окружающего воздуха, °C                         20±5;

• 2) относительная влажность воздуха, %                           30...80;

• 3) атмосферное давление, кПа (мм рт.ст)          84,0... 106,7 (630...800);

• 4) напряжение питания, В                                      220±4,4,

питание от токовой петли, мА (для ИТЦ 420/М4-2)              4.. .20;

• 5) частота питающей сети, Гц                                   50±1,0.

Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу ИТЦ.

Вибрация, тряска, удары, влияющие на работу ИТЦ, должны отсутствовать.

Время выдержки ИТЦ во включенном состоянии 15 мин.

• 5.2 Операции, проводимые со средствами поверки и с поверяемыми ИТЦ, должны выполняться в соответствии с указаниями, приведенными в эксплуатационной документации.

• 5.3 Перед проведением поверки выполняют следующие подготовительные работы.

  • 5.3.1 ИТЦ выдерживают в условиях, установленных в п.п. 5.1 1)...5.1 3) в течение 4 ч.

  • 5.3.2 Средства поверки подготавливают к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.

При наличии дефектов покрытий, влияющих на работоспособность ИТЦ, несоответствия комплектности, маркировки определяют возможность дальнейшего применения ИТЦ.

• 6.1.2 У каждого ИТЦ проверяют наличие паспорта с отметкой ОТК.

• 6.2 Опробование

  • 6.2.1 Включают питание ИТЦ.

  • 6.2.2 Подключают ко входу ИТЦ источник калиброванных токов (например, калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (далее -ИКСУ)).

  • 6.2.3 Подают ток на ИТЦ 420/МЗ, ИТЦ 420/М4-1, на индикаторе появляется номер версии прибора в виде «U х.хх», а затем сообщение “nrdY” (данные не готовы). После накопления заданного количества отсчетов на индикатор ИТЦ 420/МЗ, ИТЦ 420/М4-1 выводится измеренное значение входного сигнала.

  • 6.2.4 Для опробования работоспособности ИТЦ подают на вход токовый сигнал 4 мА (выход ИТЦ 420/МЗ, ИТЦ 420/М4-1 закорачивают), а затем 20 мА, и убеждаются, что индицируемые значения соответствуют нижнему и верхнему пределам диапазона преобразования.

6.3 Проверка электрической прочности изоляции

• 6.3.1 Проверку электрической прочности изоляции производят на установке GPI-745A.

Испытательное напряжение следует повышать плавно, начиная с нуля до испытательного в течение 5-10 с. Уменьшение напряжения до нуля должно производиться с такой же скоростью.

Проверяемые ИТЦ 420/М4-1, ИТЦ 450/М4-2 перед испытанием изоляции покрывают сплошной плотно прилегающей металлической фольгой таким образом, чтобы расстояние ее от зажимов испытуемой цепи было не менее 20 мм.

Погрешность измерения испытательного напряжения не должна превышать ±5 %.

Значения испытательного напряжения для различных цепей ИТЦ 420/М2-5 приведены в таблице 6.1.

Таблица 6.1 - Испытательные напряжения ИТЦ 420/М2-5

Испытательное напряжение 500 В прикладывают между:

• - корпусом ИТЦ 420/МЗ и соединенными вместе контактами входной и выходной цепи;

• - корпусом (фольгой) ИТЦ 420/М4-1, ИТЦ 420/М4-2 и соединенными вместе контактами входной и выходной цепи.

ИТЦ выдерживают под действием испытательного напряжения в течение 1 мин. Затем напряжение плавно снижают до нуля или значения, не превышающего номинальное, после чего испытательную установку отключают.

Изоляция цепей ИТЦ должна выдерживать полное испытательное напряжение без пробоев и поверхностного перекрытия.

• 6.4 Проверка электрического сопротивления изоляции

• 6.4.1 Проверку электрического сопротивления изоляции цепей ИТЦ производят мегаомметром Ф 4102/1-1М или другим прибором для измерения электрического сопротивления с рабочим напряжением не более 500 В и погрешностью не более 20 %.

Проверяемые ИТЦ 420/М4-1, ИТЦ 450/М4-2 перед испытанием изоляции покрывают сплошной плотно прилегающей металлической фольгой таким образом, чтобы расстояние ее от зажимов испытуемой цепи было не менее 20 мм.

Отсчет показаний ИТЦ 420/М2-5 производят по истечении 1 мин после приложения напряжения 500 В между контактами проверяемых цепей, приведенных в таблице 6.1.

Отсчет показаний ИТЦ производят по истечении 1 мин после приложения напряжения между:

• - корпусом ИТЦ 420/МЗ и соединенными вместе контактами входной и выходной цепи;

• - корпусом (фольгой) ИТЦ 420/М4-1, ИТЦ 420/М4-2 и соединенными вместе контактами входной и выходной цепи.

Сопротивление изоляции не должно быть менее 20 МОм.

• 6.5 Определение основных погрешностей

• 6.5.1.1 Для определения основной погрешности ИТЦ 420/М2-5 выполняют следующие операции:

• 1) Подготавливают ИКСУ к работе в режиме генерации постоянного тока, подключают его ко входу ИТЦ 420/М2-5 посредством соединительного кабеля из комплекта ИКСУ. Выдерживают его во включенном состоянии в течение 15 мин. На выходе ИТЦ 420/М2-5 устанавливают перемычку между контактами 3 и 4.

• 2) Устанавливают следующие параметры конфигурации:

-количество знаков после запятой «PrcS»

-нижний предел диапазона преобразования унифицированного входного сигнала «IdPL»

-верхний предел преобразования унифицированного входного сигнала «ИРН»

-количество измерений для усреднения «nSU» -функция извлечения квадратного корня «Sqr» -коррекция нуля «SHFn»

-наклон характеристики «Gain»

• 3) Задают с помощью ИКСУ эмулируемое (действительное /Д значение входного тока, равное 4 мА.

• 4) Вычисляют действительное значение измеренной величины Л по формуле



  вхтах

  exmin ’

  вхтах

  (6.1)

где А) - действительное значение измеренной величины;

Id - действительное значение входного тока, мА;

/_етт,„ - нижний предел диапазона преобразования унифицированного входного сигнала, 4 мА;

/_еттах - верхний предел преобразования унифицированного входного сигнала, 20 мА;

Ахтах ’ верхний предел преобразования для токового входа;

Ахтт ’ нижний предел преобразования для токового входа.

• 5) Считывают значение измеренной величины А_изм, отображаемое на индикаторе ИТЦ 420/М2-5.

• 6) Рассчитывают значение приведенной погрешности измерения входного унифицированного токового сигнала 4...20 мА, у_изм, по формуле

/л _ 4 )

г = —⁽   ---ЧА— х 100%,

/ 4     _ Л )

( (<хтах ^exmin /

• 7) Повторяют пп. 6.5.1.1 3)... 6.5.1.1 6) для действительных значений входных токовых сигналов la, равных 12 мА и 19,2 мА.

• 6.5.1.2 Определение значения основных погрешностей ИТЦ, сконфигурированных под конкретный тип первичного преобразователя

Для определения значения приведенной погрешности преобразования входного токового сигнала ИТЦ, предназначенного для применения с конкретной конфигурацией параметров, выполняют п. 6.5.1.

При включенной функции извлечения квадратного корня в ИТЦ, действительное значение измеренной величины вычисляют по формуле

л —       ~ ^^выхт'^п у / л —Л ) -и 4                           (6, 31

z j          j       х \ вых max ^ehixmin / ^выхтт’                          v *

' ¹ вых max ¹ вых min /

где, Л, Z₍₎, Z_ew._rinin, Л_мтах, Д,™ . 4_Ыхтт - то же, что и в формуле (6.1).

Значения приведенных погрешностей, рассчитанных по формулам (6.1 - 6.3) в каждой из поверяемых точек, не должны превышать пределов допускаемых приведенных погрешностей, указанных в п. 1.4.6.

• 6.5.2 Определение основных приведенных погрешностей ИТЦ 420/МЗ, ИТЦ 420/М4-1, ИТЦ 420/М4-2

• 6.4.1.1 Для определения основной погрешности ИТЦ выполняют следующие операции:

• 1) Подготавливают ИКСУ к работе в режиме генерации постоянного тока, подключают его ко входу ИТЦ посредством соединительного кабеля из комплекта ИКСУ. Выдерживают его во включенном состоянии в течение 15 мин. На выходе ИТЦ устанавливают перемычку между контактами 1 и 2.

• 2) Устанавливают следующие параметры конфигурации:

• - минимум диапазона преобразования «SEtLo»

• - максимум диапазона преобразования «SEtHi»

• - количество знаков после запятой

• 3) Повторяют операции по пп. 6.5.1.1 3)... 6.5.1.1 6), поочередно устанавливая с помощью ИКСУ значения эмулируемого тока, равные 12 и 19,2 мА.

• 7.1 Положительные результаты поверки ИТЦ оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815 или отметкой в паспорте и нанесением знака поверки.

  • 7.1.1 Результаты поверки ИТЦ, сконфигурированных под конкретный тип входного сигнала (п. 6.5.1.2), оформляют с обязательным указанием в Свидетельстве о поверке или паспорте информации об объеме проведенной поверки.

  • 7.1.2 Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

• 7.2 При отрицательных результатах поверки ИТЦ не допускаются к применению до выяснения причин неисправностей и их устранения.

После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

• 7.3 Отрицательные результаты поверки ИТЦ оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а ИТЦ не допускают к применению.

Разработчики настоящей методики:

Начальник ОС и ТД

ООО НПП «ЭЛЕМЕР»

Начальник НИО 207 ФГУП «ВНИИМС»
