Методика поверки «Системы тепловизионного мониторинга температуры тела человека ISMTB-ZS-315 » (МП 207-015-2020)

УТВЕРЖДАЮ

Зам. директора метрологии «ВНИИМС»

МЕТОДИКА ПОВЕРКИ г. Москва

2020 г.

1 Введение

Настоящая методика распространяется на системы тепловизионного мониторинга температуры тела человека ISMTB-ZS-315 (далее - системы) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

Метрологические характеристики систем приведены в Приложении 1.

• 2 Операции поверки

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Примечание:

- перед выполнением данного пункта необходимо провести контроль нестабильности поддержания установленной температуры АЧТ, входящего в комплект поставки системы, а также определить неоднородность температурного поля.

• 3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2

Примечания:

• 1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

• 2  Допускается применение других средств измерений с метрологическими характеристиками, не хуже указанных, и разрешенных к применению в Российской Федерации.

4 Требования безопасности

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)» (Приказ от 24 июля 2013 года № 328н);

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации систем.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации систем и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                         от + 15 до + 25;

• - относительная влажность окружающего воздуха, %               от 30 до 80;

• - атмосферное давление, кПа                                     от 86 до 106,7.

6 Проведение поверки

• 6.1 Внешний осмотр

При внешнем осмотре проверяется:

• - соответствие маркировки компонентов системы и эксплуатационной документации на него;

• - отсутствие посторонних шумов при встряхивании компонентов систем;

• - отсутствие внешних повреждений компонентов поверяемой системы, которые могут повлиять на ее метрологические характеристики.

Система, не отвечающая перечисленным выше требованиям, дальнейшей поверке не подлежит.

• 6.2 Опробование

  • 6.2.1 Перед проведением опробования необходимо выполнить следующие операции.

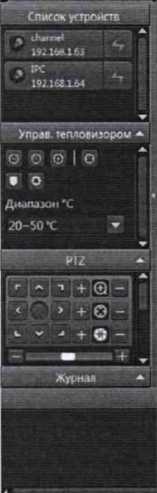

В соответствии с Руководством по эксплуатации необходимо подключить и установить компоненты поверяемой системы в следующей последовательности:

• - установить оптико-электронный блок на штатив или закрепить на кронштейне на соответствующей высоте d (рекомендуемое значение от 1,5 до 2 м);

В Управление

Калибров ка($р15р2)

В«лючить АЧТ Отключить АЧТ

Восстановить

Сброс к заводским настройкам

Импорт конфигурац. файла

Экспорт конфигурац файла

Удаленное обновление

15:34 26 а - В х

Рисунок 2

• 6.2.2 Проверка версии программного обеспечения

В разделе подменю «Система» —> «Инфо, устройства» указана информация об идентификационном номере встроенного программного обеспечения, указанная в таблице 1. Таблица 1

Идентификационные данные должны соответствовать указанным в таблице 1.

• 6.2.3 Проверка функционирования системы

Выполнить операции согласно п. 6.2.1.

Для проверки функционирования системы необходимо измерить температуру тела человека, расположив его в поле зрения тепловизора оптико-электронного блока, при этом, предварительно измерить температуру человека поверенным контактным медицинским термометром (утвержденного типа). Далее, провести несколько измерений температуры с помощью ПО.

Результат проверки на функционирование считается положительным, если значения измеренной температуры человека с помощью системы и контактным термометром приблизительно равны между собой.

• 6.3 Определение угла поля зрения по горизонтали и по вертикали

  • 6.3.1 Выбор рабочего расстояния

Температурный режим ПЧТ устанавливают выше температуры окружающей среды на 10 °C. Перед протяженным излучателем, на расстоянии от 1 до 3 см, располагают тепловой тест-объект с переменной щелью.

Изображение центра теплового тест-объекта совмещают с центральной областью термограммы.

В тепловом тест-объекте устанавливают максимальную ширину щели и измеряют максимальную температуру щели в термограмме.

В качестве рабочего расстояния (R) выбирают максимальное расстояние между объективом тепловизора оптико-электронного блока и тепловым тест-объектом с переменной щелью, которое обеспечивает максимальное значение температуры щели в термограмме, при полном раскрытии щели.

• 6.3.2 Определение угла поля зрения (вариант 1)

Оптико-электронный блок устанавливают на поворотном столике, обеспечивающем возможность поворота и регистрации угла поворота столика относительно неподвижного основания в двух плоскостях, так, чтобы ось вращения совпадала с вертикальной плоскостью, проходящей через переднюю поверхность входного объектива тепловизора оптико-электронного блока.

Температурный режим протяженного излучателя устанавливают выше температуры окружающей среды на 10 °C. Перед протяженным излучателем, на расстоянии от 1 до 3 см, располагают тепловой тест-объект с метками.

Режим работы тепловизора оптико-электронного блока должен обеспечивать максимальную чувствительность. Изображение центра теплового тест-объекта совмещают с центральной областью термограммы. Измерения проводятся на рабочем расстоянии, определенном в 6.3.1.

На мониторе ПК наблюдают тепловое изображение теплового тест-объекта с тепловизора оптико-электронного блока. Поворачивая оптико-электронный блок с помощью поворотного столика в горизонтальной плоскости, совмещают вертикальную ось расположения меток на тепловом тест-объекте с левым и правым краями термограммы и регистрируют соответствующие углы на шкале столика 3_xi и Э_Х2, град.

Изображение центра теплового тест-объекта возвращают в центральную область термограммы. Поворачивая оптико-электронный блок в вертикальной плоскости, совмещают горизонтальную ось расположения меток на тепловом тест-объекте с нижним и верхним краями термограммы и регистрируют соответствующие углы на шкале столика $_yi и $_у2, град.

Углы поля зрения по горизонтали (р_х и по вертикали ср_у рассчитывают соответственно по формулам:

<Рх ⁼ 1^x1 ^— «ЯггЬ градус                   (1)

Фу

, градус

Значения углов поля зрения ср_х и (р_у должны соответствовать указанным в таблице 1.

• 6.3.3 Определение угла поля зрения (вариант 2)

Температурный режим протяженного излучателя устанавливают выше температуры окружающей среды на 10 °C. Перед протяженным излучателем, на расстоянии от 1 до 3 см, располагают тепловой тест-объект с метками.

Режим работы тепловизора оптико-электронного должен обеспечивать максимальную чувствительность. Изображение центра теплового тест-объекта совмещают с центральной областью термограммы. Измерения проводятся на рабочем расстоянии, определенном в 6.3.1.

На полученной термограмме отмечают крайние метки, регистрируемые по вертикали или по горизонтали. Измеряют расстояние между крайними метками теплового тест-объекта (мм) и расстояние между крайними метками теплового тест-объекта на термограмме в элементах разложения термограммы (эл.).

Мгновенный угол поля зрения у рассчитывают по формуле:

2

У =-arctg—-,^

a

где А - расстояние между крайними метками теплового тест-объекта, мм;

а - расстояние между крайними метками теплового тест-объекта на термограмме, эл.;

R - расстояние, определенное в пункте 6.3.1, мм.

Углы поля зрения по горизонтали (р_х и по вертикали ср_у рассчитывают соответственно по формулам:

<Р_Х -у X--, градус                         (4)

180

----, градус

71

где / - мгновенный угол поля зрения, рад;

X- количество элементов разложения термограммы по горизонтали;

Y- количество элементов разложения термограммы по вертикали.

Значения углов поля зрения <р_х и (р_у должны соответствовать указанным в таблице 1.

6.4 Определение абсолютной погрешности измерений температуры

Перед выполнением данного пункта необходимо провести контроль нестабильности поддержания установленной температуры и неоднородности температурного поля АЧТ.

• 6.4.1 Контроль нестабильности поддержания установленной температуры А ЧТ

Перед АЧТ располагают эталонный пирометр инфракрасный на расстоянии, согласно указанному в эксплуатационной документации на него. Устанавливают в меню управления пирометра коэффициент излучательной способности в соответствии с АЧТ.

После выхода АЧТ на стационарный температурный режим (установленная температура плюс 35 °C), в течение 25-30 мин через каждые 10-15 с определяют значение температуры по показаниям эталонного пирометра и (или) включают функцию записи значений (построение графика зависимости измеренной температуры от времени), если таковая предусмотрена в меню управления пирометром.

Определяют средние арифметические значения температуры по показаниям терморегулятора излучателя Т_м и среднее квадратическое отклонение (CKO) Sm по

результатам измерений по формулам 6, 7:

1

п(п -1)

Рассчитать нестабильность поддержания температуры за 25-30 минут по

(8)

• 6.4.4.2 Операция контроля нестабильности поддержания установленной температуры АЧТ считается положительной, если значение нестабильности поддержания температуры излучателя не превышает ±0,15 °C.

• 6.4.2 Определение неоднородности температурного поля АЧТ.

Перед АЧТ располагают эталонный пирометр инфракрасный на расстоянии, согласно указанному в эксплуатационной документации на него. Устанавливают в меню управления пирометра коэффициент излучательной способности в соответствии с АЧТ.

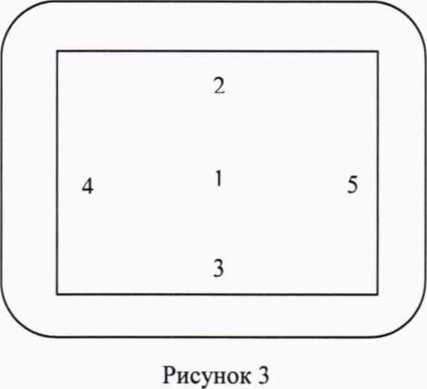

После выхода АЧТ на стационарный температурный режим (установленная температура плюс 35 °C), определяют значение измеряемой температуры в зависимости от места визирования по излучающей поверхности. Схема расположения точек визирования на поверхности АЧТ изображена на Рисунке 3. В каждой точке измерения проводят не менее 10 раз и определяют среднее арифметическое. Далее определяют среднее арифметическое полученных значений измеряемой температуры по излучающей поверхности. Значение неоднородности температурного поля АЧТ определяют как максимальное отклонение значений измеряемой температуры по поверхности от их среднего значения и рассчитывают по формуле (9):

С = “3x1^-^!                          (9)

где: t_H - значение неоднородности температуры по излучающей поверхности АЧТ, °C;

t_} - среднее арифметическое значений измеряемой температуры по излучающей поверхности, °C;

t - среднее арифметическое значение измеряемой температуры в зависимости от места визирования по излучающей поверхности, i-ой точки, расположенной на излучающей поверхности АЧТ, °C;

• 6.4.2.1 Операция определение неоднородности температурного поля АЧТ считается положительной, если значение неоднородности не превышает ±0,1 °C.

• 6.4.3 Определение абсолютной погрешности измерений температуры в диапазоне измерений температур от +20 до +32 °C (не включ.) и св. +44 до +50 °C

В поле зрения оптико-электронного блока разместить эталонный источник излучения в виде модели черного тела (далее по тексту - МЧТ). При использовании МЧТ 2-ого разряда применяют метод сравнения показаниями пирометра эталонного 1-ого разряда. Пирометр располагается напротив МЧТ так, чтобы направление его оптической оси совпадало с оптической осью МЧТ. Расстояние от входной оптики пирометра до плоскости апертуры МЧТ выбирается равным рабочему расстоянию пирометра. В меню управления пирометром устанавливают коэффициент излучательной способности в соответствии с используемым МЧТ.

Излучающую поверхность эталонного МЧТ совмещают с центральной областью термограммы на мониторе персонального компьютера (далее по тексту - ПК) и по центру устанавливают контрольную точку измерений. В меню ПО («Система» —♦ «Температура» —> «Общая», см. Рисунки 2 и 3 в п. 6.2 «Опробование») системы выбирают значение коэффициента излучательной способности в соответствии с используемым МЧТ (согласно эксплуатационной документации).

Определение погрешности системы проводят не менее, чем в четырех точках диапазона измерений температур, например в точках: +22 °C, +31 °C, +45 °C, +50 °C).

После установления стационарного режима МЧТ на каждой температуре, тепловизором оптико-электронного блока не менее пяти раз измеряют радиационную температуру эталонного излучателя. Определяют среднее значение радиационной температуры эталонного излучателя по термограмме t^l_cp (°C) с учетом его излучательной способности и температуры радиационного фона.

Основную погрешность At в каждой контрольной точке, рассчитывают по формуле:

(Ю)

где t^l_cp - среднее значение температуры по области, ограничивающей изображение апертуры излучателя на термограмме, °C;

t_cp ^— среднее значение температуры эталонного МЧТ, °C (среднее значение измеренной температуры эталонного пирометра, при его использовании).

Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (6), не превышает значений, приведенных в Приложении 1.

• 6.4.3 Определение абсолютной погрешности измерений температуры в диапазоне температур от +32 до +44 °C включительно.

Расположить эталонное оборудование и компоненты поверяемой системы согласно схеме в Приложении 2. Расстояние d необходимо выбрать таким образом, чтобы излучающие полости излучателя в виде модели АЧТ мод. АЧТ-1 (на схеме «вставка АЧТ», далее по тексту - АЧТ-1) и АЧТ системы попадали в поле зрения оптико-электронного блока. Рекомендуемое расстояние 1,5-2 м. Чувствительный элемент термопреобразователя сопротивления, подключенного к измерителю температуры, помещается в соответствующее отверстие в излучающей полости АЧТ-1. Все отражающие поверхности АЧТ-1 и термостата необходимо закрыть непрозрачной материей, оставив отверстие для излучающей полости.

На мониторе ПК по центру излучающей поверхности эталонного МЧТ устанавливают контрольную точку измерений. В меню («Система» —► «Температура» —* «Общая», см. Рисунки 2 и 3 в п. 6.2 «Опробование») системы указывают значение коэффициента излучательной способности в соответствии с используемым АЧТ-1 (согласно эксплуатационной документации) и конкретное значение расстояния. Температура АЧТ системы устанавливается равной плюс 35 °C.

Определение погрешности системы проводят не менее, чем в трех точках диапазона измерений температур (нижняя, верхняя и одна точка внутри диапазона). После установления стационарного режима АЧТ-1 на каждой температуре, тепловизором оптикоэлектронного блока не менее пяти раз измеряют радиационную температуру эталонного излучателя. Определяют среднее значение радиационной температуры эталонного излучателя по термограмме t'_cp (°C) с учетом его излучательной способности и температуры радиационного фона.

Основную погрешность At в каждой контрольной точке, рассчитывают по формуле:

- Г_ср , °C                                   (10)

где t'cp - среднее значение температуры по области, ограничивающей изображение апертуры излучателя на термограмме, °C;

tc_P - среднее значение температуры АЧТ-1, °C.

Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (6), не превышает значений, приведенных в Приложении 1.

6.5 Определение порога температурной чувствительности

Допускается определять порог температурной чувствительности 2 способами.

• 6.5.1 Определение порога температурной чувствительности (способ № 1)

ПЧТ и тепловизор оптико-электронного блока подготавливают к работе согласно РЭ. Устанавливают температуру ПЧТ равной плюс 30 °C. Измерения проводятся на максимальном расстоянии, обеспечивающем полное перекрытие апертурой излучателя угла поля зрения тепловизора оптико-электронного блока.

Наводят тепловизор на центральную область апертуры излучателя и фиксируют тепловизор в выбранном положении. Записывают с помощью программного обеспечения две термограммы через короткий промежуток времени.

Определяют разность температур Atij для каждого элемента разложения зарегистрированных термограмм с помощью программного обеспечения, прилагаемого к тепловизору, или рассчитывают по формуле:

ДЛ = t^m - (<²⁾ о_С

у у У ’ ^с

где tij^I} - температура элемента разложения первой термограммы с координатами (i;j), °C;

tif²⁾ - температура элемента разложения второй термограммы с координатами (i;j), °C.

Матрицу разностей температур Д/_у представляют в виде числового ряда Дг,. Порог температурной чувствительности At_nop рассчитывают по формуле:

где Дг, - разность температур i-ro элемента разложения термограмм, °C;

AF- средняя разность температур, °C;

п - количество элементов разложения в термограмме.

Значение At_nop не должно превышать указанного в Приложении 1

• 6.5.2 Определение порога температурной чувствительности (способ № 2)

ПЧТ и тепловизор оптико-электронного блока подготавливают к работе согласно РЭ. Устанавливают температуру ПЧТ равной плюс 30 °C. Измерения проводятся на максимальном расстоянии, обеспечивающем полное перекрытие апертурой излучателя угла поля зрения тепловизора оптико-электронного блока.

Наводят тепловизор на центральную область апертуры излучателя и фиксируют тепловизор в выбранном положении.

Проводят не менее 100 измерений. Порог температурной чувствительности рассчитывают по формуле:

/=1________________

^п , °C                           (13)

где tj - i-oe измеренное значение температуры, °C;

I - среднее значение температур, °C;

п - количество измерений.

Значение At_nop не должно превышать указанного в таблице 1.

7 Оформление результатов поверки

Системы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработчики:

Ведущий инженер отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС»

Начальник отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС

Приложение 1

Метрологические характеристики систем

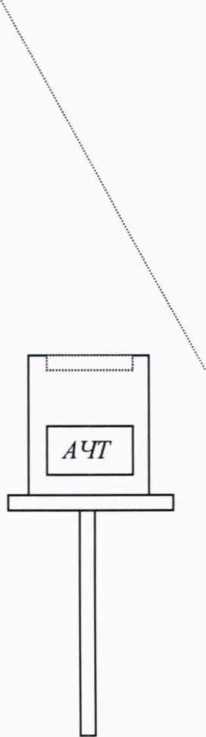

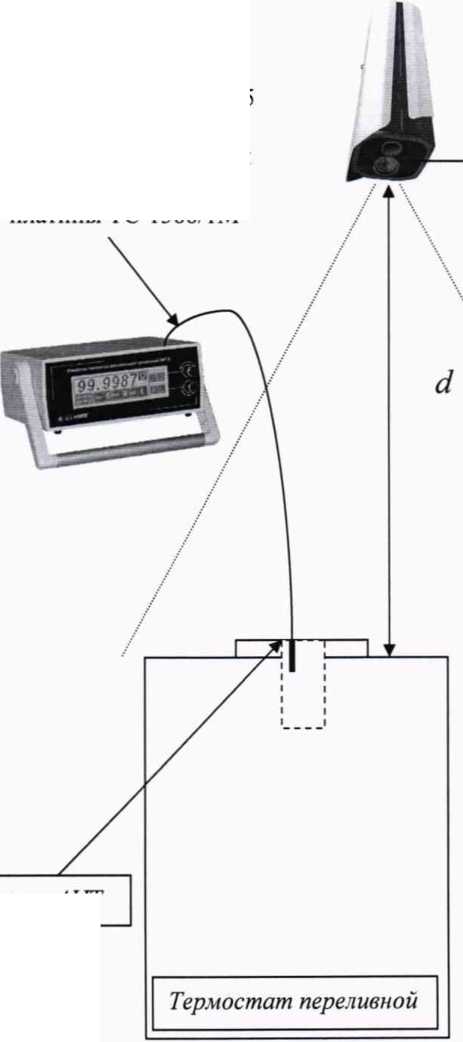

Приложение 2 - Структурная схема расположения компонентов поверяемой системы и испытательного оборудования, применяемого для поверки

Измеритель температуры двухканальный прецизионный МИТ8.15 с подключенным термопреобразователем сопротивления из платины ТС-1388/IM

Вставка А ЧТ

АРМ

12
