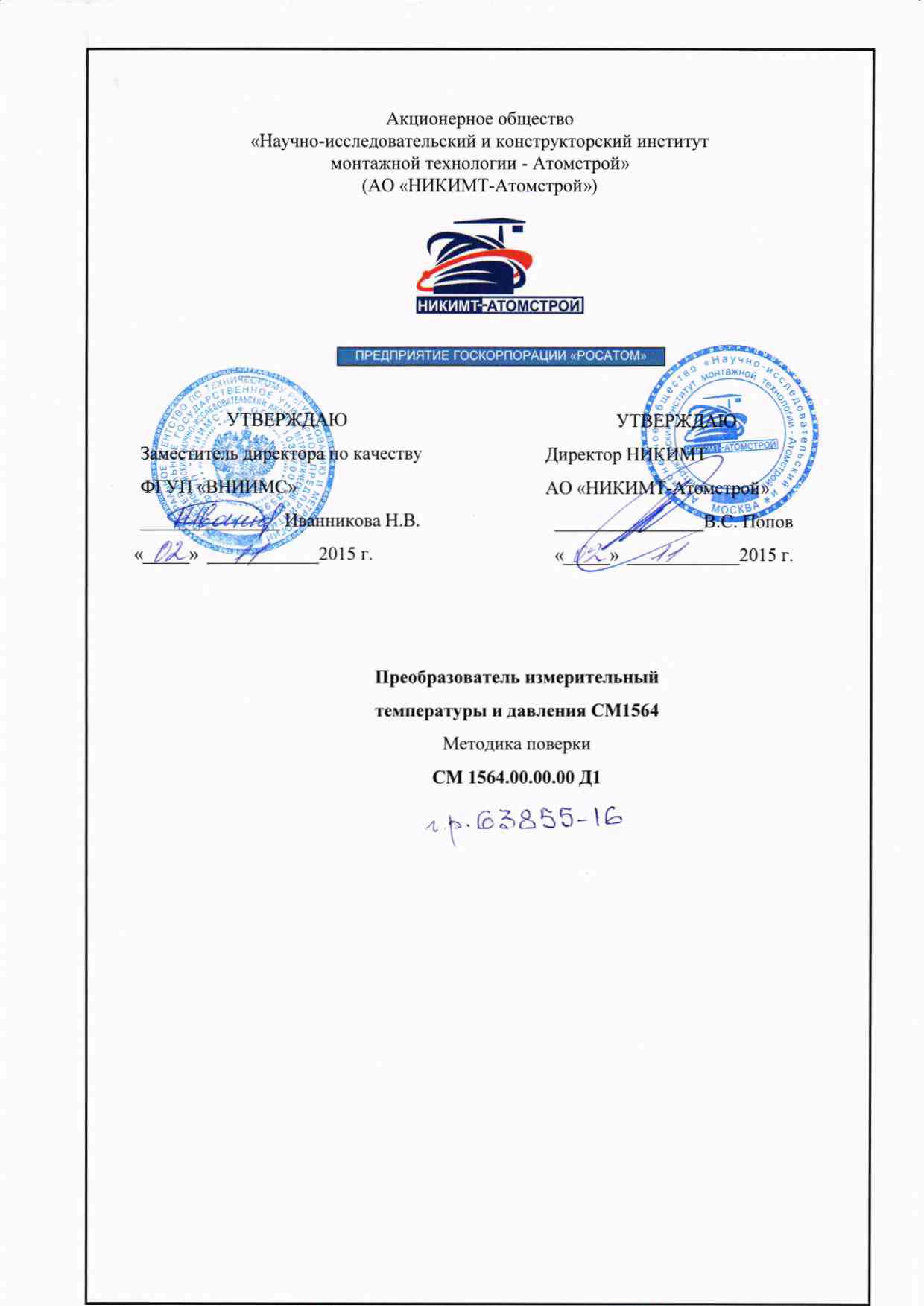

Методика поверки «Преобразователь измерительный температуры и давления СМ 1564» (CM 1564.00.00.00 Д1)

1Ш1К!Шг-АТОМСТРОЙ|

Директор Н

АО «НИКИ!

Преобразователь измерительный температуры и давления СМ 1564

Методика поверки

СМ 1564.00.00.00 Д1

W*flonoB

Акционерное общество «Научно-исследовательский и конструкторский институт монтажной технологии - Атомстрой» (АО «НИКИМТ-Атомстрой»)

>ектора ро качеству г roS^gj

•Сд! « п

1С»  /

/ Иванникова Н.В.

ПРЕДПРИЯТИЕ ГОСКОРПОРАЦИИ «РОСАТОМ

Примечания:

• 1 Все эталоны и средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке и (или) знаки поверки, испытательное оборудование (камера) - аттестат первичной аттестации и действующий протокол периодической аттестации, средства измерений в составе испытательного оборудования действующие свидетельства о поверке и (или) знаки поверки.

• 2  Допускается применение других средств поверки с метрологическими характеристиками, не хуже указанных, и разрешенных к применению в Российской Федерации, но при этом, допускается использование эталонных СИ с соотношением погрешности с рабочим СИ не более 1/3.

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, имеющие действующий Аттестационный лист и прошедшие обучение по специализации «Поверка средств измерений», ознакомленные с руководством по эксплуатации преобразователей и прошедшие инструктаж по технике безопасности.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки необходимо соблюдать указания по технике безопасности, приведенные в руководстве по эксплуатации на преобразователи.

  • 4.2 Запрещается создавать давление, превышающее верхний предел измерений преобразователей более чем на 10 %..

• 5 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C                     от 15 до 25;

• - атмосферное давление, кПа                             от 84 до 106,7;

• - относительная влажность воздуха, %                     от 30 до 80.

Должны отсутствовать внешние электрические и магнитные поля, влияющие на работу преобразователей.

• 6.1 Для проведения поверки представляют следующую документацию: руководство по эксплуатации преобразователя;

свидетельства о предыдущей поверке преобразователей (при периодической и внеочередной поверке).

• 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - средства поверки выдерживают в условиях в течение времени, установленного в нормативных документах на средства поверки;

• - все средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1 Внешний осмотр

• 7.1.1 При внешнем осмотре должно быть установлено:

• - отсутствие механических повреждений корпуса, влияющих на эксплуатационные свойства преобразователей;

• - соответствие маркировки на корпусе преобразователей;

• - соответствие комплектности требованиям эксплуатационной документации, указанной в таблице 3.

  Инв.№ подл. | Подп. и дата | Взам. ине. № | Ине. № дубл. | Подп. и дата

  Таблица 3 - комплектность п		эеобразователя
  Наименование	Обозначение	Количество
  Блок измерительный	СМ1564.02.00.00	1 шт.
  Модуль сенсорный	СМ1564.01.00.00	1 шт.
  Программное обеспечение	«Монитор»	1 шт.(*)
  Радиомодем	БСПД-02-USB	1 шт.(*)
  Паспорт	СМ1564.01.00.00ПС	1 экз.
  Методика поверки
  Элемент питания	ER26500 3,6 В (**)	1 шт.
  Примечания: (*) Допускается замена на другой с аналогичными параметрами; (**) Поставляется по отдельному заказу потребителя.

• 7.1.2 Преобразователи, забракованные при внешнем осмотре, дальнейшей поверке не подлежат.

• 7.2 Проверка программного обеспечения

Проверка идентификационных данных программного обеспечения проводится в следующей последовательности:

• - вставить внешний носитель с программным обеспечением в привод персонального компьютера;

• - после окончания загрузки программного обеспечения на рабочем столе экрана монитора должен, появится ярлык с указанием под ним идентификационного наименования;

• - подключить преобразователь к персональному компьютеру и запустить программу из главного меню или при помощи ярлыка на рабочем столе;

  - проверить идентификационные данные программного обеспечения на экране монитора персонального компьютера (наименование ПО и номер версии). Идентификационные данные ПО должны соответствовать значениям, указаны в таблице 4

  					СМ 1564.00.00.00 Д1	Лист
  Изм	Лист	№докум.	Подп.	Дата		5

Таблица 4 - идентификационные данные ПО

Если идентификационные данные (наименование программного обеспечения и номер версии) не совпадают с данными указанными в таблице 4 и технической документации дальнейшую поверку не проводят.

• 7.3 Опробование

Опробование преобразователей проводят в следующей последовательности:

• - включить персональный компьютер, установить программное обеспечение;

• - подключить преобразователь к персональному компьютеру;

• - запустить программу из главного меню или при помощи ярлыка на рабочем столе;

• -  провести действия в соответствии с п.6. Руководства по эксплуатации СМ1564.00.00.00РЭ.

• 7.4 Определение допускаемой абсолютной погрешности канала измерений температуры преобразователей

Абсолютную погрешность преобразователя определить методом непосредственного сравнения его показаний на мониторе персонального компьютера и эталонного термометра в климатической камере.

• 7.4.1 Абсолютную погрешность преобразователей определить в нескольких, равномерно расположенных температурных точках рабочего диапазона измерений, включая начальное и конечное значения, но не менее, чем в четырех температурных точках.

Поместить измерительный блок с сенсорным модулем, а также зонд эталонного термометра в пассивный термостат, расположенный в рабочем объеме камеры. В случае, если нестабильность не превышает ± 0,08 °C, допускается провести поверку без использования дополнительного пассивного термостата.

• 7.4.2 В соответствии с руководством по эксплуатации установить в камере первую температурную точку (0 °C), выдержать в течение 1 часа и после установления режима температурного равновесия между средой и датчиками в течение 10-ти минут снять показания эталона и поверяемого преобразователя. Данные занести в журнал наблюдений.

• 7.4.3 Операции по п.7.4.2 провести в остальных контрольных точках.

• 7.4.4 По результатам каждого измерения определить абсолютную погрешность 8т по формуле:

8т= T_n - T_g,                               (1)

где:   T_g - значение температуры, измеренное эталоном

± 0,8у - при первичной поверке и ± у - при периодической поверке (у = ± 0,5 °C).

7.5 Определение приведенной погрешности и вариации показаний канала измерений

давления

• 7.5.1 Приведенную погрешность преобразователей определить методом сравнения его показаний на мониторе персонального компьютера и эталона.

• 7.5.2 Приведенную погрешность определить на пяти значениях давления, равномерно распределенных по диапазону, в том числе на значениях соответствующих нижнему и верхнему пределу измерений давления.

При поверке преобразователей необходимо плавно повышать давление, а затем снять показания с персонального компьютера. На верхнем пределе измерений преобразователь выдержать под давлением в течение пяти минут, после чего давление плавно понизить, снимая показания с персонального компьютера при тех же значениях давления, что и при повышении.

• 7.5.3 Приведенная погрешность рассчитывается в каждой измеряемой точке по формуле:

Р-Р                      (2)

где: у_пр - приведенная погрешность показаний, %;

Ризм - значение давления, измеренное преобразователем, кПа; Р_эт - значение давления, создаваемое эталоном, кПа;

Р_в - значение верхнего предела преобразователя, кПа.

Значение приведенной погрешности преобразователя давления не должно превышать ± 0,8у_пр - при первичной поверке и ± у_пр - при периодической поверке (у_пр =±1%).

• 7.5.4 Вариация показаний определяется как разность показаний, полученных для одного и того же значения при понижении давления и при повышении давления, за исключением значений, соответствующих нижнему и верхнему пределу измерений.

Значение вариации показаний не должно превышать предела допускаемой приведенной погрешности.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1. Результаты поверки заносятся в протокол поверки в соответствии с Приложением А.

• 8.2. Положительные результаты поверки удостоверяются знаком поверки и (или) свидетельством о поверке, и (или) записью в паспорте (формуляре) СИ, заверяемой подписью поверителя и знаком поверки в соответствии с требованиями Приказа Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 8.3.  Если преобразователи по результатам поверки признано непригодным к применению, свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению в соответствии с требованиями Приказа Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815

  Изм	Лист	№ докум.	Подп.	Дата

  СМ 1564.00.00.00 Д1

  Лист

ПРИЛОЖЕНИЕ А

(рекомендуемое]

Форма протокола поверки

Тип заводской №________________

Предприятие-изготовитель______________________________________

Прибор принадлежит____________________________________

производилась приборами и образцовыми средствами:___________________

Поверку проводил_______________«_____»_____________20____г.

Результаты поверки:

• 1. Внешний осмотр

  • 1.1. Результаты осмотра________________________________________________

  • 1.2. Заключение о пригодности к дальнейшей поверке_________________________

• 2. Опробование

  • 2.1. Результаты опробования________________________________________

  • 2.2. Заключение о пригодности к дальнейшей поверке________________________

    Инв.№ подл. | Подп. и дата | Взам. ине. № | Ине. № дубл. | Подп. и дата

    • 3. Результаты поверки:

      Поверяемые параметры	Допускаемые значения	Действительные значения	Вывод

    Изм	Лист	№ докум.	Подп.	Дата

    СМ 1564.00.00.00 Д1

    Лист

Инв.№ подл. I Поди, и дата | Взам. ине. Ns | Ине. № дубл. | Подп. и дата
