директора

2017 г.

Коптев

Измерители разности фаз Ф2-41

МЕТОДИКА ПОВЕРКИ

Новосибирск

2017 г

Содержание

1   Общие указания
  • 1.1  Настоящая методика устанавливает методы и средства первичной и периодической поверок измерителей разности фаз Ф2-41 (далее измерители).

  • 1.2  Поверка измерителей производится аккредитованными органами метрологической службы. Интервал между поверками - 24 месяца.

  • 1.3  Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на измерители.

2   Операции поверки
  • 2.1 При проведении поверки следует выполнить операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Методы поверки (номер пункта)

Обязательность проведения при поверке

первичной

периодической

Внешний осмотр

7.1

+

+

Опробование

7.2

+

+

Идентификация программного обеспечения

7.3

+

+

Определение метрологических характеристик:

Определение диапазона рабочих частот, диапазона измерения угла фазового сдвига и погрешности измерения углов фазового сдвига при равных входных напряжениях в режиме «Низкочастотный»

7.4

+

+

Определение диапазона рабочих частот, диапазона измерения угла фазового сдвига и погрешности измерения углов фазового сдвига при равных уровнях входных сигналов в режиме «Стандартный»

7.5

+

+

Определение диапазона входных напряжений и погрешности измерения углов фазового сдвига при неравных входных напряжениях в режиме « Низкочастотный»

7.6

+

+

Определение диапазона уровней входных сигналов, погрешности измерения углов фазового сдвига и погрешности измерения отношения уровней при неравных уровнях входных сигналов в режиме «Стандартный»

7.7

+

+

Проверка входных сопротивлений измерительных входов

7.8

+

+

Проверка КСВН измерительных входов

7.9

+

-

Проверка времени автоматической подготовки прибора к измерениям после подачи на его входы сигналов

7.10

+

-

  • 2.2 Допускается поверка измерителя в ограниченном диапазоне частот (по обращению заказчика).

  • 2.3 В случае выявления несоответствия требованиям в ходе выполнения любой операции, указанной в таблице 1, поверяемый измеритель бракуют, поверку прекращают, и на него оформляют извещение о непригодности установленного образца.

3 Средства поверки
  • 3.1 При проведении поверки измерителей следует применять средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки

7.4-7.7

Калибратор фазы Н6-2 (Госреестр № 46522-11):

  • - диапазон частот от 1 Гц -100 МГц;

  • - уровень выходного сигнала от минус 87 до 13 дБ/мВт

  • - пределы погрешности воспроизведения угла фазового сдвига:

  • - от 1 Гц до 0,1 МГц включ. -0,01°

  • - св. 0,1 до 1 МГц включ. - 0,02°

  • - св. 1 до 10 МГц включ. - 0,03°

  • - св. 10 до 100 МГц включ. - 0,5°

Примечание: Для поверки на частоте 0,1 Гц при первичной поверке использовать калибратор фазы Н6-2 № 0029 15 с сертификатом калибровки "ВНИИМ им. Д.И. Менделеева":

  • - расширенная неопределенность воспроизведения угла фазового сдвига на частоте F=0,l Гц - 0,005°

7.5, 7.7

Милливольтметр высокочастотный с преобразователям первичным URV55 (милливольтметры) URV5-Zx (преобразователи) (Госреестр № 55214-13):

Погрешность измерения напряжения переменного тока в частотном диапазоне, %:

  • - 9 кГц - 20 кГц: 4-(4+(100(N/Uk));

  • - 20 кГц - 50 кГц: +(2,3+(100(N/Uk));

  • - 50 кГц -100 кГц: +(2,0+(100(N/Uk));

-100 кГц -100 МГц: +(1,5+(100(N/Uk));

где Uk - измеренное значение напряжения, В;

N - уровень собственных шумов, В.

7.4,

7.6,

7.8

Мультиметр В7-87 (Госреестр № 41613-09):

Погрешность измерения напряжения переменного тока 10 - 20 Гц:

  • - при напряжении 1-40 мВ - не более 0,5 % +0,5 мВ;

  • - при напряжении 40-250 мВ - не более 0,5 % +0,5 мВ;

  • - при напряжении 200-2500 мВ - не бо-лее 0,5 % +0,5 мВ;

Погрешность измерения напряжения переменного тока 1-20 кГц:

  • - при напряжении 1-40 мВ - не более 0,01 % +0,05 мВ;

  • - при напряжении 40-250 мВ - не более 0,05 % +0,05 мВ;

  • - при напряжении 200-2500мВ - не бо-лее 0,05 % +0,5 мВ; Погрешность измерения электрического сопротивления в пределах:

0...200 Ом: 0,1 % от Rx + 0,05 Ом;

0.. .200 МОм: (0,1 + 0,lR) % от Rx, где

Rx - измеренное значение сопротивления,

R - измеренное значение сопротивления, выраженное в мегаоммах.

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки

7.7

Аттенюаторы резисторные фиксированные Д2-31, Д2-32 (per. № 3174-72): Аттестованы по ослаблению и углу фазового сдвига в диапазон частот (0... 100) МГц:

  • - аттенюатор Д2-31 (10 дБ), пределы допускаемой погрешности

±0,1 дБ/±0,4°;

  • - аттенюатор Д2-32 (20 дБ), пределы допускаемой погрешности ±0,15 дБ/±0,5°.

7.9

Измеритель КСВН панорамный Р2-135 (per. № 34753-13):

  • - диапазон частот от 10 до 100 МГц

  • - пределы допускаемой погрешности измерений КСВН, для значений КСВН (KctU) менее 2: ±3*KctU%

7.4-7.7

Осциллограф универсальный С1-65А, (Госреестр. № 5334-76):

- погрешность измерения напряжения: ±5%

7.10

Секундомер механический СОПпр-2а-3-000, (Госреестр №11519-11):

- погрешность на интервале 30 с: ±0,2 с

7.10

Вспомогательные средства поверки:

  • - проходные нагрузки с соединителями BNC (50 Ом ±5 %)

  • - персональный компьютер с операционной системой версии «Microsoft Windows ХР» (или выше):

  • -  интерфейсы USB 2,0, RS232

  • -  частота центрального процессора более 600 МГц

  • 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

4 Требования безопасности
  • 4.1  При проведении поверки измерителей необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

  • 4.2  К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с измерителями и применяемыми средствами поверки, изучившие настоящую методику.

  • 4.3  На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

  • 4.4  Работать с измерителем необходимо при отсутствии резких изменений температуры окружающей среды. Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

  • 4.5  Запрещается превышать предельно допустимые значения напряжений на измерительных входах «А» и «Б» измерителя:

  • - в режиме работы «Стандартный» - 7 В;

  • - в режиме работы «Низкочастотный» - 28 В

5   Условия проведения поверки
  • 5.1  При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (23 ± 5) °C;

  • -  относительная влажность воздуха... не более 80 %;

  • -  атмосферное давление......................от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

  • - напряжение питающей сети.............от 198 до 242 В.

  • 5.2  При проверке погрешностей измерений угла фазового сдвига и отношения уровней сигналов изменение температуры окружающего воздуха должно составлять не более ±2 °C. Время измерений после установки нуля измерителя не должно превышать 5 минут.

6   Подготовка к поверке
  • 6.1  Порядок установки измерителя на рабочее место, включения, управления и дополнительная информация приведены в руководстве по эксплуатации.

  • 6.2  Убедиться в выполнении условий проведения поверки.

  • 6.3  Выдержать измеритель в выключенном состоянии в условиях проведения поверки не менее двух часов, если он находился в отличных от них условиях.

  • 6.4  Смонтировать измеритель и подготовить его к работе.

  • 6.5  Выдержать измеритель во включенном состоянии не менее 50 минут.

  • 6.6  Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

7   Проведение поверки
  • 7.1 Внешний осмотр

    • 7.1.1   Проверить отсутствие механических повреждений, шумов внутри корпуса измерителя, обусловленных наличием незакрепленных деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломб.

    • 7.1.2   Провести визуальный контроль целостности всех измерительных соединителей и кабелей измерителя, их соответствие следующим требованиям:

- отсутствие механических повреждений (вмятин, отслаивания покрытия и т. д.) и заусениц на контактных и токонесущих поверхностях.

  • 7.1.3   Результаты выполнения операции считать положительными, если:

  • - отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

  • - соединители измерительных портов измерителя, и кабелей соединительных не имеют механических повреждений;

  • - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров, лакокрасочные покрытия не повреждены;

  • - маркировка, нанесенная на поверяемый измеритель и все элементы из его комплекта, разборчива;

  • - пломбы не нарушены.

  • 7.2 Опробование

    • 7.2.1 После включения питания на индикаторе измерителя должно отобразиться основное окно измерительной программы, вид которого приведен на рисунке 1.

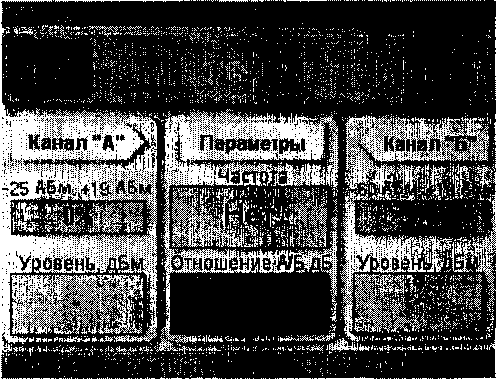

Рисунок 1 - Вид основного окна измерителей разности фаз Ф2-41

  • 7.2.2   Проверить индикатор измерителя на наличие «битых» пикселей (засвеченных / затененных элементов экрана на произвольных местах), их количество не должно превышать 3.

  • 7.2.3   Проверить функционирование органов управления (кнопок) измерителя, в соответствии с разделом 6.3 Руководства по эксплуатации измерителя Ф2-41.

  • 7.2.4   Проверить работоспособность интерфейсов измерителя RS-232 и USB, в соответствии с разделом 6.3 Руководства по эксплуатации измерителя Ф2-41:

  • - соединить измеритель с персональным компьютером (ПК) соответствующим кабелем из состава ЗИП измерителя (RS-232 или USB);

  • - настроить программу «Microsoft HyperTerminal» на ПК (из состава вспомогательных программ операционной системы MS Windows) в соответствии с параметрами: скорость 19200 бод (бит/с); кол-во бит данных: 8; бит «четность» отсутствует; сигнал «СТОП» -1 бит;

  • - из программы «Microsoft HyperTerminal» послать на измеритель команду «REN» -включение режима «самописец»;

  • - на экране ПК в окне программы «Microsoft HyperTerminal» должны появиться ответные сообщения «ОК>» и «COMPLETE» и наблюдаться принимаемые от измерителя данные.

  • 7.2.5   Результаты выполнения операции опробования считать положительными, если при включении измерителя отображается основное окно измерительной программы, индикатор содержит не более 3 «битых» пикселей, обеспечивается правильное функционирование органов управления измерителем, обеспечивается вывод данных на внешнее устройство по интерфейсам RS-232 и USB.

  • 7.3 Идентификация программного обеспечения

    • 7.3.1   Зафиксировать номер установленной версии программного обеспечения (ПО), отображаемый в верхней части экрана измерителя.

    • 7.3.2   Нажатием кнопки «МЕНЮ» и последовательным нажатием кнопок Л и V добиться появления на индикаторе измерителя программного окна «Контрольные суммы». В открывшемся программном окне на экране измерителя должны отобразится контрольные суммы установленного ПО измерительного блока и блока индикации.

    • 7.3.3   Результаты выполнения операции считать положительными, если номер установленной версии (идентификационный номер) ПО и контрольные суммы установленного ПО измерительного блока и блока индикации соответствуют, приведенным на рисунке 2.

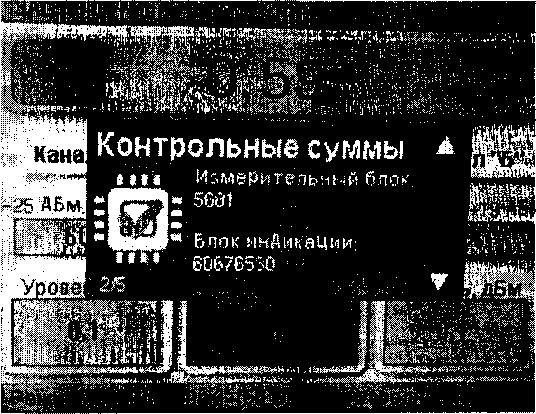

Рисунок 2 - Номер установленной версии ПО и контрольные суммы ПО

Определение метрологических характеристик

7.4 Определение диапазона рабочих частот, диапазона измерения угла фазового сдвига и погрешности измерения углов фазового сдвига при равных входных напряжениях в режиме «Низкочастотный»

  • 7.4.1   Определение диапазона рабочих частот, диапазона измерения угла фазового сдвига и погрешности измерения углов фазового сдвига при равных входных напряжениях в режиме «Низкочастотный» проводят методом непосредственной оценки, подавая синусоидальные напряжения с заданным углом фазового сдвига с выходов калибратора фазы на входы измерителя. Проверка на частоте 0,1 Гц производится только при первичной поверке измерителя, при этом следует использовать калибратор фазы Н6-2, имеющий сертификат калибровки «ВНИИМ». Последовательность операций указана ниже.

  • 7.4.2   Подготовить к работе измеритель, в соответствии с его руководством по эксплуатации:

  • - Установить режим работы «Низкочастотный»;

  • - Установить количество усреднений показаний измерителя равным 16.

  • 7.4.3   Подготовить к работе калибратор фазы Н6-2, в соответствии с указаниями эксплуатационной документации на него.

  • 7.4.4   Установить рабочую частоту калибратора фазы Н6-2 равную 1 Гц.

  • 7.4.5   Установить на выходах калибратора фазы Н6-2 «Выход 1» и «Выход 2» значения выходных напряжений 1 В ±5 %, контролируя их, используя проходные нагрузки (50 Ом), с помощью осциллографа универсального С1-65А (на частотах ниже 20 Гц, двойной размах напряжения 2,82 В) или мультиметра В7-87 (на частотах выше 20 Гц).

  • 7.4.6   Подключить выходы калибратора фазы Н6-2 «Выход 1» и «Выход 2» к входам проходных нагрузок (50 Ом) подключенных на входы «А» и «Б» измерителя, соответственно, используя кабели соединительные МЕРА.685 061.019 из комплекта ЗИП измерителя.

  • 7.4.7   Установить нулевой фазовый сдвиг выходных сигналов калибратора фазы Н6-2.

  • 7.4.8   Произвести установку нуля измерителя, нажатием кнопки “<0>”.

  • 7.4.9   После установления показаний измерителя, с разбросом не более 0,03°, зафиксировать измеренное значение угла фазового сдвига - \|/2.

  • 7.4.10  Установить значение фазового сдвига выходных сигналов калибратора фазы Н6-2 ууст = 30°.

  • 7.4.11  После установления показаний измерителя, с разбросом не более 0,03°, зафиксировать измеренное значение угла фазового сдвига - i|/l. Рассчитать приращение измеренного утла фазового сдвига уизм как (\|/2 - \|/1).

  • 7.4.12  Вычислить значение погрешности измерения угла фазового сдвига для данного установленного фазового сдвига \|/уст по формуле (1)

(1)

  • 7.4.13  Установить нулевой фазовый сдвиг выходных сигналов калибратора фазы Н6-2.

  • 7.4.14   Повторить операции п. 7.4.9 - 7.4.13, устанавливая в п. 7.4.10 значения угла фазового сдвига \|/уст в диапазоне 60°... 360°, с интервалом 30°.

  • 7.4.15   Повторить операции п. 7.4.4 - 7.4.14, последовательно устанавливая в п. 7.4.4 значения рабочей частоты калибратора фазы Н6-2 равные 1 кГц, 20 кГц и 0,1 Гц (проверка на частоте 0,1 Гц только при первичной поверке измерителя).

  • 7.4.16   Повторить операции п. 7.4.4 - 7.4.15, установив в п. 7.4.5 значения выходных напряжений калибратора фазы Н6-2 равными 0,1 В ±5 %, контролируя их, используя проходные нагрузки (50 Ом), с помощью осциллографа универсального С1-65А (на частотах ниже 20 Гц, двойной размах напряжения 0,28 В) или мультиметра В7-87 (на частотах выше 20 Гц).

  • 7.4.17  Результаты проверки считать положительными, если в диапазоне рабочих частот измерителя от 0,1 Гц до 20 кГц, значения погрешностей, определенных в п. 7.4.12 не превышают значения ±0,1°, диапазон измерения углов фазового сдвига составляет от 0° до 360° (от -180° до 180° в режиме индикации измерителя «+/-180»).

  • 7.5 Определение диапазона рабочих частот, диапазона измерения угла фазового сдвига и погрешности измерения углов фазового сдвига при равных уровнях входных сигналов в режиме «Стандартный».

  • 7.5.1   Определение диапазона рабочих частот, диапазона измерения угла фазового сдвига и погрешности измерения углов фазового сдвига при равных входных напряжениях в режиме «Стандартный» проводят методом непосредственной оценки, подавая синусоидальные напряжения с заданным углом фазового сдвига с выходов калибратора фазы на входы измерителя. Последовательность операций указана ниже.

  • 7.5.2   Подготовить к работе измеритель, в соответствии с его руководством по эксплуатации:

  • - Установить режим работы «Стандартный»;

  • - Установить количество усреднений показаний измерителя равным 16.

  • 7.5.3   Подготовить к работе калибратор фазы Н6-2, в соответствии с указаниями эксплуатационной документации на него.

  • 7.5.4   Установить рабочую частоту калибратора фазы Н6-2 равную 20 Гц.

  • 7.5.5   Установить на выходах калибратора фазы Н6-2 «Выход 1» и «Выход 2» уровни выходных сигналов 0 дБ/мВт1, контролируя их, используя проходные нагрузки (50 Ом), с помощью осциллографа универсального С1-65А (на частотах ниже 10 МГц, двойной размах трассы 0,63 В) или милливольтметра высокочастотного URV55 (на частотах выше 10 МГц).

  • 7.5.6   Подключить выходы калибратора фазы Н6-2 «Выход 1» и «Выход 2» к входам «А» и «Б» измерителя, соответственно, используя кабели соединительные МЕРА.685 061.019 из комплекта ЗИП измерителя.

  • 7.5.7   Установить нулевой фазовый сдвиг выходных сигналов калибратора фазы Н6-2.

  • 7.5.8   Произвести установку нуля измерителя, нажатием кнопки “<0>”.

  • 7.5.9   После установления показаний измерителя, с разбросом не более 0,03°, зафиксировать измеренное значение угла фазового сдвига - \|/2.

  • 7.5.10  Установить значение фазового сдвига выходных сигналов калибратора фазы Н6-2 \|/уст = 30°.

  • 7.5.11  После установления показаний измерителя, с разбросом не более 0,03°, зафиксировать измеренное значение угла фазового сдвига - ц/1. Рассчитать приращение измеренного угла фазового сдвига ц/изм как (\|/2 - \|/1).

  • 7.5.12  Вычислить значение погрешности измерения угла фазового сдвига для данного установленного фазового сдвига ууст по формуле (1).

  • 7.5.13  Установить нулевой фазовый сдвиг выходных сигналов калибратора фазы Н6-2.

  • 7.5.14  Повторить операции п. 7.5.9 - 7.5.13, устанавливая в п. 7.5.10 значения угла фазового сдвига хруст в диапазоне 60°... 360°, с интервалом 30°.

  • 7.5.15  Повторить операции п. 7.5.4 - 7.5.14, последовательно устанавливая в п. 7.5.4 значения рабочей частоты калибратора фазы Н6-2 равные 1 кГц, 21 кГц, 1 МГц, 9,99 МГц,

  • 49,9 МГц, 79,9 МГц, 99,9 МГц

  • 7.5.16  Повторить операции п. 7.5.4 - 7.5.15, установив в п. 7.5.5 на выходах калибратора фазы Н6-2 «Выход 1» и «Выход 2» уровни выходных сигналов 13 дБ/мВт, контролируя их, используя проходные нагрузки (50 Ом), с помощью осциллографа универсального С1-65А (на частотах ниже 10 МГц, двойной размах трассы 2,82 В), или милливольтметра высокочастотного URV55 (на частотах выше 10 МГц).

  • 7.5.17  Результаты проверки считать положительными, если диапазона рабочих частот измерителя от 20 Гц до 100 МГц, значения погрешностей, определенных в п. 4.4.11 не превышают значений, приведенных в таблице 3, диапазон измерения углов фазового сдвига составляет от 0° до 360° (от -180° до 180° в режиме индикации измерителя «+/-180».

Таблица 3- Пределы погрешностей в режиме «Стандартный»

Пределы допускаемой погрешности измерения угла фазового сдвига в режиме «Стандартный», в диапазонах частот, при равных уровнях сигнала, более или равных 0 дБ/мВт, градус:

- от 20 Гц до 20 кГц включ

±0,1

- св. 20 кГц до 1 МГц включ.

±0,2

- св. 1 МГц до 50 МГц включ.

±0,5

- св. 50 МГц до 80 МГц включ.

±1,1

- св. 80 МГц до 100 МГц включ.

±1,2

  • 7.6 Определение диапазона входных напряжений и погрешности измерения углов фазового сдвига при неравных входных напряжениях в режиме «Низкочастотный»

  • 7.6.1   Определение диапазона входных напряжений и погрешности измерения углов фазового сдвига при неравных входных напряжениях в режиме «Низкочастотный» проводят методом непосредственной оценки, подавая синусоидальные напряжения с заданным значением и углом фазового сдвига с выходов калибратора фазы на входы измерителя. Последовательность операций указана ниже.

  • 7.6.2   Подготовить к работе измеритель, в соответствии с его руководством по эксплуатации:

  • - Установить режим работы «Низкочастотный»;

  • - Установить количество усреднений показаний измерителя равным 16.

  • 7.6.3   Подготовить к работе калибратор фазы Н6-2, в соответствии с указаниями эксплуатационной документации на него.

  • 7.6.4   Установить рабочую частоту калибратора фазы Н6-2 равную 1 Гц.

  • 7.6.5   Установить на выходах калибратора фазы Н6-2 «Выход 1» и «Выход 2» значения выходных напряжений 1 В ±5 %, используя проходные нагрузки (50 Ом), контролируя их с помощью осциллографа универсального С1-65А (на частотах ниже 20 Гц, двойной размах напряжения 2,82 В) или мультиметра В7-87 (на частотах выше 20 Гц).

  • 7.6.6   Подключить выходы калибратора фазы Н6-2 «Выход 1» и «Выход 2» к входам проходных нагрузок (50 Ом) подключенных на входы «А» и «Б» измерителя, соответственно, используя кабели соединительные МЕРА.685 061.019 из комплекта ЗИП измерителя.

  • 7.6.7   Установить нулевой фазовый сдвиг выходных сигналов калибратора фазы Н6-2.

  • 7.6.8   Произвести установку нуля измерителя, нажатием кнопки “<0>”.

  • 7.6.9   После установления показаний измерителя, с разбросом не более 0,03°, зафиксировать измеренное значение угла фазового сдвига - у2.

  • 7.6.10  Подключить аттенюатор резисторный фиксированный Д2-32 между выходом «Выход 2» калибратора фазы и кабелем соединительным, стараясь избегать изменения пространственного положения кабеля соединительного.

  • 7.6.11  После установления показаний измерителя (через 30 с), зафиксировать измеренное значение угла фазового сдвига - ц/1, как среднее из 3 последовательно наблюдаемых показаний. Рассчитать приращение измеренного угла фазового сдвига ц/изм как (vj/2 - ц/1).

  • 7.6.12  Вычислить значение амплитудно-фазовой погрешности измерения угла фазового сдвига для данного установленного аттенюатора по формуле 2.

Д\|/ = (vj/изм — \|/атт) ,                            (2)

где уатт - значение угла фазового сдвига аттенюатора (сборки аттенюаторов) на частоте измерения (из сертификата калибровки аттенюатора).

  • 7.6.13  Повторить операции п. 7.6.8 - 7.6.12, подключая последовательно в п. 7.6.10 сборку аттенюаторов резисторных фиксированных Д2-31 и Д2-32 (10 дБ + 20 дБ), сборку аттенюаторов (20 дБ + 20 дБ), сборку аттенюаторов (20 дБ + 30 дБ).

  • 7.6.14  Повторить операции п. 7.6.8 - 7.6.13, устанавливая в п. 7.6.4 рабочую частоту калибратора фазы Н6-2 равную 100 Гц, 20 кГц.

  • 7.6.15  Результаты проверки считать положительными, если значения погрешностей, определенные в п. 7.6.12 не превышают значений, приведенных в таблице 4, диапазон входных напряжений составляет 50 дБ.

Т аблица 4 - Пределы амплитудно-фазовой погрешности в режиме «Низкочастотный»

Пределы допускаемой погрешности измерения угла фазового сдвига в режиме «Низкочастотный», при отношении входного напряжения канала «А» к входному напряжению канала «Б», градус:

- св. 0 до 20 дБ включ.

±0,6

- св. 20 до 30 дБ включ.

±0,9

- св. 30 до 40 дБ включ.

±1,2

- св. 40 до 50 дБ включ.

±1,9

  • 7.7 Определение диапазона уровней входных сигналов, погрешности измерения углов фазового сдвига и погрешности измерения отношения уровней при неравных уровнях входных сигналов в режиме «Стандартный.

  • 7.7.1 Определение диапазона уровней входных сигналов, погрешности измерения углов фазового сдвига и погрешности измерения отношения уровней при неравных уровнях входных сигналов в режиме «Стандартный» проводят методом непосредственной оценки, подавая синусоидальные сигналы с заданным уровнем и углом фазового сдвига с выходов калибратора фазы на входы измерителя. Последовательность операций указана ниже.

  • 7.7.2 Подготовить к работе измеритель, в соответствии с его руководством по эксплуатации:

Установить режим работы «Стандартный»;

Установить количество усреднений показаний измерителя равным 16.

  • 7.7.3   Подготовить к работе калибратор фазы Н6-2, в соответствии с указаниями эксплуатационной документации на него.

  • 7.7.4   Установить рабочую частоту калибратора фазы Н6-2 равную 20 Гц.

  • 7.7.5   Установить на выходах калибратора фазы Н6-2 «Выход 1» и «Выход 2» уровни выходных сигналов 13 дБ/мВт, используя проходные нагрузки (50 Ом), контролируя их с помощью осциллографа универсального С1-65 А (на частотах ниже 10 МГц, двойной размах трассы 2,82 В) или милливольтметра высокочастотного URV55 (на частотах выше 10 МГц).

  • 7.7.6   Подключить выходы калибратора фазы Н6-2 «Выход 1» и «Выход 2» к входам «А» и «Б» измерителя, соответственно, используя кабели соединительные МЕРА.685 061.019 из комплекта ЗИП измерителя.

  • 7.7.7   Установить нулевой фазовый сдвиг выходных сигналов калибратора фазы Н6-2.

  • 7.7.8   Произвести установку нуля измерителя, нажатием кнопки “<0>”.

  • 7.7.9   После установления показаний измерителя, с разбросом не более 0,03°, зафиксировать измеренное значение угла фазового сдвига - v|/2 и измеренное значение отношения уровней сигналов «Отношение А/Б»- А2.

  • 7.7.10  Подключить аттенюатор резисторный фиксированный Д2-32 между выходом «Выход 2» калибратора фазы и кабелем соединительным, стараясь избегать изменения пространственного положения кабеля соединительного.

  • 7.7.11  После установления показаний измерителя (через 30 с), зафиксировать измеренное значение угла фазового сдвига - ц/1, как среднее из 3 последовательно наблюдаемых показаний. Рассчитать приращение измеренного угла фазового сдвига ц/изм как (xj/2 - yl).

  • 7.7.12  Зафиксировать измеренное значение отношения уровней сигналов «Отношение А/Б» - А1, как среднее из 3 последовательно наблюдаемых показаний. Рассчитать приращение измеренного отношения уровней Аизм как (А2 - А1).

  • 7.7.13  Вычислить значение амплитудно-фазовой погрешности измерения угла фазового сдвига Ац/ для данного установленного аттенюатора по формуле 2.

  • 7.7.14  Вычислить значение погрешности измерения отношения уровней сигнала АА для данного установленного аттенюатора по формуле 3:

(3)

где Аатт - значение ослабления аттенюатора, дБ (сборки аттенюаторов) на частоте измерения (из сертификата калибровки аттенюатора).

  • 7.7.15  Повторить операции п. 7.7.8 - 7.7.14, подключая последовательно в п. 7.7.10 сборку аттенюаторов резисторных фиксированных Д2-31 и Д2-32 (10 дБ + 20 дБ), сборку аттенюаторов (20 дБ + 20 дБ), сборку аттенюаторов (20 дБ + 30 дБ).

  • 7.7.16  Повторить операции п. 7.7.8 - 7.7.13, устанавливая в п. 7.7.4 рабочую частоту калибратора фазы Н6-2 равную 9 кГц, 20 кГц, 100 кГц, 1 МГц, 49,9 МГц, 99,9 КГц.

  • 7.7.17  Результаты проверки считать положительными, если значения погрешностей, определенных в п. 7.7.11, п. 7.7.14 не превышают значений, приведенных в таблицах 5 и 6

Таблица 5- Пределы амплитудно-фазовой погрешности в режиме «Стандартный»

Пределы допускаемой погрешности измерения угла фазового сдвига в режиме «Стандартный», в диапазонах частот, при отношениях уровней сигнала канала «А» к сигналу канала «Б», градус:

Значение характеристики

от 20 Гц до 20 кГц включ.:

- св. 0 до 20 дБ включ.

±0,6

- св. 20 до 30 дБ включ.

±0,9

- св. 30 до 40 дБ включ.

±1,2

- св. 40 до 50 дБ включ.

±1,9

св. 20 кГц до 1 МГц включ.:

- св. 0 до 20 дБ включ.

±0,7

- св. 20 до 30 дБ включ.

±0,9

- св. 30 до 40 дБ включ.

±2,3

- св. 40 до 50 дБ включ.

±7,3

св. 1 МГц до 50 МГц включ.:

- св. 0 до 20 дБ включ.

±0,9

- св. 20 до 30 дБ включ.

±1,2

- св. 30 до 40 дБ включ.

±1,5

- св. 40 до 50 дБ включ.

±3,1

св. 50 МГц до 80 МГц включ.:

- св. 0 до 20 дБ включ.

±1,6

- св. 20 до 30 дБ включ.

±1,9

- св. 30 до 40 дБ включ.

±2,2

- св. 40 до 50 дБ включ.

±2,8

св. 80 МГц до 100 МГц включ.:

- св. 0 до 20 дБ включ.

±1,6

- св. 20 до 30 дБ включ.

±1,9

- св. 30 до 40 дБ включ.

±2,2

- св. 40 до 50 дБ включ.

±3,3

Таблица 6 - Пределы погрешности измерения отношения в режиме «Стандартный»

Пределы допускаемой погрешности измерения отношения уровней

Значение

сигналов на входах «А», «Б» в режиме «Стандартный», в диапазоне

частот, дБ:

характеристики

- св. 15 кГц до 100 МГц включ.

±0,5

  • 7.8 Проверка входных сопротивлений измерительных входов

  • 7.8.1   Подготовить к работе мультиметр В7-87 в режиме измерения сопротивлений, в соответствии с его руководством по эксплуатации.

  • 7.8.2   Установить режим работы измерителя «Низкочастотный», произвести измерение входных сопротивлений входов «А» и «Б», используя мультиметр В7-87.

  • 7.8.3   Установить режим работы измерителя «Стандартный», произвести измерение входных сопротивлений входов «А» и «Б», используя мультиметр В7-87.

  • 7.8.4   Результаты проверки считать положительными, если значения измеренных сопротивлений находятся в пределах:

  • - 50 Ом ±5 %, в режиме работы «Стандартный»;

  • - 2Мом±10%, в режиме работы «Низкочастотный».

  • 7.9  Проверка КСВН измерительных входов.

  • 7.9.1   Проверка производится для входов «А» и «Б» измерителя

  • 7.9.2   Установить параметры измерителя:

  • - режим работы «Стандартный».

  • 7.9.3   Подготовить к работе измеритель КСВН панорамный Р2-135 для измерения КСВН, в соответствии с указаниями его эксплуатационной документации, выполнить его калибровку в диапазоне частот 10 ... 100 МГц.

  • 7.9.4   Подключить вход «А» измерителя Ф2-41 кабелем соединительным с соединителем тип Ш (МЕРА.685 061.019) из комплекта ЗИП к измерительному входу датчика КСВН измерителя КСВН панорамного Р2-135, зафиксировать значения КСВН в диапазоне частот.

  • 7.9.5   Повторить операции п. 7.9.5. для входа «Б» измерителя Ф2-41.

  • 7.9.6   Результаты проверки считать положительными, если определенные значения КСВН входов «А» и «Б» измерителя Ф2-41 не превышают 1,2 в диапазоне рабочих частот

  • 7.10 Проверка времени автоматической подготовки прибора к измерениям после подачи на его входы сигналов.

  • 7.10.1  Проверка времени автоматической подготовки прибора к измерениям после подачи на его входы сигналов совмещается с проверкой вывода данных измерителя Ф2-41 на внешнее устройство в режиме «Самописец».

  • 7.10.2  Подготовить к работе измеритель, в соответствии с его руководством по эксплуатации:

  • - Установить режим работы «Низкочастотный»;

  • - Установить количество усреднений показаний измерителя равным 1.

  • 7.10.3  Подключить измерителя Ф2-41 к персональному компьютеру, используя кабель соединительный для выхода «USB».

  • 7.10.4  Подготовить персональный компьютер для приема данных от измерителя Ф2-41, в соответствии с его руководством по эксплуатации. Для приема данных от измерителя на персональном компьютере использовать программу «Microsoft HyperTerminal» из состава вспомогательных программ операционной системы MS Windows. Установить режим «Самописец» измерителя Ф2-41.

  • 7.10.5  Подготовить к работе калибратор фазы Н6-2, в соответствии с указаниями эксплуатационной документации на него.

  • 7.10.6  Установить рабочую частоту калибратора фазы Н6-2 равную 1 Гц, уровень выходных сигналов 0 дБ/мВт, нулевой фазовый сдвиг выходных сигналов.

  • 7.10.7  Подключить выходы калибратора фазы Н6-2 «Выход 1» и «Выход 2» с входами «А» и «Б» измерителя, соответственно, используя кабели соединительные из комплекта ЗИП измерителя. Кнопкой на передней панели калибратора фазы Н6-2 выключить сигнал на выходе «Выход 2».

  • 7.10.8  Кнопкой на передней панели калибратора фазы Н6-2 включить сигнал на выходе «Выход 2», одновременно запустив отсчет времени секундомера механического СОПпр-2а-3-000.

  • 7.10.9  Определить момент появления стабильно повторяющихся показаний угла фазового сдвига в данных, выводимых на экране персонального компьютера в окне программы «Microsoft HyperTerminal» и зафиксировать при этом показания секундомера механического.

  • 7.10.10 Результаты проверки считать положительными, если время автоматической подготовки измерителя Ф2-41 к измерениям после подачи на его входы сигналов не превышает 30 с.

8 Оформление результатов поверки
  • 8.1  При положительных результатах поверки оформляют свидетельство о поверке установленного образца..

  • 8.2  Знак поверки наносится на свидетельство о поверке

  • 8.3  При отрицательных результатах поверки оформляют извещение о непригодности установленного образца.

    А.В. Конышев

Зам. начальника отдела ФГУП «СНИИМ»

Лист 15 из 15

1

Здесь и далее дБ/мВт обозначает дБ относительно 1 мВт.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
