Методика поверки «Приборы для измерения и регулирования температуры многоканальные "Термодат". Методика поверки» (СК 2.320.202МП)

ООО НПП “Системы контроля”

УТВЕРЖДАЮ

Зам. руководителя ГЦИ СИ нм. Д.И. Менделеева»

В.С. Александров

мая 2004 г.

СК 2.320.202 МП

Руководитель отдела термодинамики ГЦИ СИ «ВНИИМ им. Д.И. Менделеева»

А.И. Походун

г. Пермь 2004 г.

Введение

Настоящая методика поверки распространяется на приборы для измерения и регулирования температуры многоканальные "Термодат" (в дальнейшем приборы) ТУ 4218-004-12023213-2004 и определяет порядок и способы проведения первичной и периодической поверок приборов. Приборы предназначены для измерения сигнала с выхода первичного тер.мопреобразователя (термосопротивления по ГОСТ 6651 или термопар по ГОСТ Р 8.585-2001), отображения температуры на цифровом индикаторе и автоматического регулирования температуры различных объектов по заданной программе. Допускается проводить поверку приборов только для тех градуировок термодатчнков с которыми планируется экспл>'атировать приборы.

Область применения: различные отрасли промышленности и коммунального хозяй-

ства.

Межповерочный интервал - 2 года.

Поверка проводится с целью определения пригодности приборов к дальнейшей эксплуатации.

Поверка проводится при наличии Руководства по эксплуатации (РЭ), Методики поверки (МП) приборов и свидетельства о последней поверке.

• I. Операции поверки

При проведении поверки должны быть выполнены опершжи, указанные в таблице 1. ______Таблица 1

примечание: Знак «да» означает, что испытания проводят, знак «нет» - не проводят.

• 2. Средства поверки

  При проведении поверки должны быть применены средства, указанные в таблице 2. Таблица 2

  Наименование oiiepaiiHu	Номер п. МП	Наименование образцовых средств измерений и их краткие технические характеристики.
  Внешний ос.мотр	6.1	Визуально
  Опробование	6.2	Визуально                                       1

  Лист



  Им.	Лист	No докум.	Подл.	Дета

продолжение таблицы 2

Примечание. Указанные в таблице средства измерений допускается заменять друш-ми с мегрологическими характеристиками не хуже приведенных.

• 3. Требования к квалификации

К проведению измерений при поверке допускают лиц, аттестованных в соответствии с “Правила.ми техники безопасности при эксплуатации электроустановок потребителей” (Гостехнадзор, Москва “Недра", 1990 г.). Поверка проводится обсл>’живаюшим персоналом средней квалификации, имеющим опыт работы с аналогичными приборами. Перед началом поверки необходимо ознакомиться с настоящей методикой, а так же с руководством по эксплуатации прибора.

• 4. Требования безопасности

При подготовке и проведении поверки прибора необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019, “Правила технической эксплуатации электроуега-fioBOK потребителей” и "Правила техники безопасности при эксплуатации электроустановок позребителей”, утвержденные Госэнергонадзором. Все подключения к прибору производить при обесточенных внсшни.х цепях. Запрещается работать с прибором при снятом ко-жуэсе. lie допускается попадания вла1н на входные и вьпсодные кон гакгы и внутренние элементы прибора.

• 5. Условия проведения поверки и подготовка к ней

Поверка прибора производится при нормальных условиях в соответствии с ГОСТ 8.395: температура окр>'жак>щс1'о воздуха (20±2)*’С; относительная влажность воздуха (60±20)%; ат5тосфернос давление 101±3 кПа; номинальное напряжение питания переменного тока 187. ..242 В: частота напряжение питания 50±1 Гц; вибрация, тряска, удары, сильные маптитныс поля, должны oTcjTCTBOBaTb; воздух помещения, в котором проводятся испытания приборов, не должен содержать коррозионно-активных веществ: наличие пыли паров и газов не должно превышать допустимых норм.

Лист

Подготовить к работе поверяемый прибор в соответствии с >'казаниями, изложенными в руководстве по эксплуатации, а также подготовить к работе поверочное оборудование в соответствии с его эксплуатационной документацией.

• 6. Проведение поверки

  • 6.1. Внешний ocMOip

При внешнем осмотре устанавливают отсутствие bhcuhihx дефектов, сколов, наличие маркировки на лицевой и задней панели прибора, а так же целостность индикаторного табло. При обнаружении хотя бы одного из вышеперечисленных внешних дефектов прибор к дальнейшей поверке не допускается.

• 6.2. Опробование

Прибор устанавливают в нормальное рабочее положение в соответствии с руководством по эксплуатации. После подачи питания и выдержки прибора в рабоче.м состоянии в течение 30 минут, контролнруктг цифровую индикацию и служебную информацию на табло прибора в соответствии с руководством по эксплуатации.

Прибор считается выдержавшим испытание, если цифровая индикация н служебная информация на табло прибора соответствует руководству по эксплуатации.

• 6.3. Проверка электрического сопротивления изоляции

Электрическое сопротивление изоляции, следует проверять на соотвегствис требований ГОСТ 12997 с помощью мегомметра Ф4102/2-1М. Сопротивление изоляции измеряется между контактами сетевого питания 220 В, контактами выходных реле и корпусом прибора.

Прибор считается выдержавшим испытание, если электрическое сопротивление изоляции токоведутцих цепей в нормальных условиях составляет нс менее 20 МОм.

• 6.4. Проверка электрической прочности изоляции

Элекгрическую прочность изоляции следует проверять на соответствие требований ГОСТ 12997 на установке переменного тока, мощностью не менее 0.25 кВ Л. Испытательное напряжение 1500 В прикладывается между контактами сетевого питания 220 В. контактами выходных реле и корпусом прибора.

Изоляция выдерживается под испытатсльны.м напряженне.м в течение одной минуты. после чего плавно снижается до нуля.

Результаты кспьгпп1ий считаются удовлетворительными, если не произошло пробоя или перекрытия изоляции.

• 6.5. Проверка потребляемой мощности

Потребляемую мощность сле;^ет определять, подключив приборы по схеме, приведенной в приложении А рнс.1. Установить на источнике постоянного напряжения или магазине сопротивлений значение, соответствующее диапазону измеряемых температур. Мощность, потребляемую прибором, определяют по показаниям амперметра и вольтметра, включенных в цепь питания: при напряжении 180...190 В и при напряжении 237...247 В. Напряжение изменяют и устанавливают ЛЛТРом

Потребляемую мощность определить по формуле: Р “ Uxl. где Р ~ потребляемая мощность (Вт): и - значение напряжения (В): 1 - значение тока (А). Вычисления производить с по1рсшностью ±5%.

Прибор считается выдержавшим нспьпание, если потребляемая мощность при обоих напряжениях нс превышает значение, указанное в эксплуатационной документации.

• 6.6. Определение основной приведенной погрешности измерения температуры.

  иам.	Лист	No докум.	Подл.	Дата

  СК 2.320.202 МП

  копировал

  Лист



  • 6.6.1. Определение основной приведенной iioipcuiHocTH измерения приборов, работающих с термопреобразователями сопротивления проводить подключив к сю входу (или к первому каналу для многоканальных приборов) магазин сопротивлений в соответствии со схемой, приведенной в приложении А па рис. 2. Установить на приборе выбранный тип термометра сопротивления используя указания руководства по эксплуатации. Основную приведенную погрешность измерения определяют в точках, соответствующих 0, 25. 50, 75. 100% диапазона измерении температуры для первого какала. В случае, когда производится поверка для двух и более типов термометров сопротивления и (или) для двух и более каналов измерения, то для второго и следующих типов термо.метров сопротивления и для второго и следующих измерительных ка1!алов основную приведенную погрешность измерения определяют в точках, соответствующих 0,50.100% диапазона измерений температуры.

Последовательно устанавливая на магазине значения сопротивления, соответствующее тсмпсрату'рс в контрольной точке, зафиксировать в протокол показания цифрового индикатора прибора для каждой контрольной точки.

Измерения произвести дважды в каждой точке с изменением подхода к одному н тому же значепню входного сигнала; снизу - со стороны меньших значений и сверху - со стороны больших значений.

Рассчитать по формуле (1) для каждой контрольной точки основную приведенную погрешность измерения температуры у и занести в протокол.

у .             100.      (1)

где Тусг - устанавливаемое значение температуры в заданной контрольной точке; Т«м - измеренное поверяемькм прибором значение температуры в заданной контрольной точке; Тн -нормирующее значение, равное разности между верхним и нижним пределами диапазона измерения.

Прибор считается выдержавшим испытание, если основная приведенная погрешность измерения температуры прибора не превышает значений предела допускаемой основной приведенной погрешности измерения температуры, указанного в эксплуатационной документации на прибор, работающий с термометрами сопротивления.

• 6.6.2. При определении основной приведенной погрешности измерения приборов, работающих с термопарами следует отключить компенсацию температуры свободны.х концов термопары, используя указания руководства по эксплуатации и подключить к входу прибора компаратор напряжений по схеме, приведенной в приложении А на рис.З

Установить на приборе выбранный тип термопары используя указания руководства по эксплуатации. Основную приведенную погрешность измерения определяют в точках, соответствующих 0,25,50. 75,100% диапазона измерений температуры для первого канала. В случае, когда производится поверка для двух и более типов термопар и (или) для двух и более каналов измерения, то для них основную приведенную погрешность измерения определяют в точках, соответствующих 0,50, 100% диапазона измерений температуры.

Последовательно устанавливая на источнике постоянного напряжения значения, соответствующее температуре в контрольной точке, зафиксировать показания цифрового индикатора прибора для каждой контрольной точки.

Измерения произвести дважды в каждой точке с изменением подхода к одному и тому же значению входного сигнала: снизу - со стороны меньших значений и сверху - со стороны больших значений.

Рассчитать по формуле (1) для каж;юй контрольной точки основную приведенную погрешность измерения температуры у и занести в протокол.

Прибор считается выдержавшим испытание, если основная приведенная noipeni-ность измерения температуры прибора нс превышает значений предела допускаемой основной приведенной погрешности измерения температуры, указанного в эксплуатационной документации на прибор, работающий с термопарами.

• 6.7. Определение основной абсолютной погрешности компенсации температуры свободных концов термопары приборов работающих с термопарами производить по следующей методике.

Включить компенсацию температуры свободных концов термопары и установить тип образцовой термопары, используя указания руководства по эксплуатации. Подключить к входу прибора ко.мпенсаиион11ыс провода или образцовую термопару по схеме, привс-деииой в приложения А на рис.4. Компенсационные провода или термопару предварительно погрузить в термостат с контрольным термометром. Произвести измерения и вычислить основную абсолютную погрешность компенсации температуры свободных концов термопары но формуле А в Тур, - т«м, где Ту^т - показания кшпрольного термометра; Тиии - измеренное поверяемым прибором значение температуры.

Прибор считается выдержавшим испытание, если основная абсолютная погрешности компенсации температуры свободных концов термопары прибора нс превышает предела допускаемой основной абсолютной погрешности компенсации температуры свободных концов термопары то есть }Д| < 1.5 ®С + единица младшего разряда.

• 7. Оформление результатов поверки

  • 7.1. Поверку средства измерений проводит метрологическая служба совместно с работниками подразделения, эксплуатирующего прибор.

  • 7.2. По результатам поверки составляется протокол по форме, установленной мст-ролошчсской службой, проводящей поверку.

  • 7.3. Положительные результаты поверки прибора органом Государственной метрологической службы оформляют отметкой в эксплуатационной докумешаиии на прибор или свидетельством о государственной поверке установленной формы.

  • 7.4. При отрицательных результатах поверки прибор, подлежит ремонту и повторной поверке.

  • 7.5. При отрицательных результатах повторной поверки прибор к дальнейшей эксплуатации не допускают, свидетельство о поверке аннулируют и оформляют извещение о непригодности с указанием причин.

Схемы подключения приборов при испытаниях.

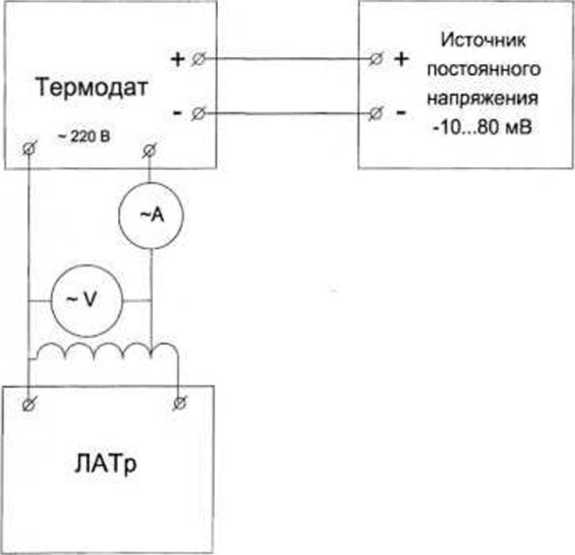

Рис.1 Схема подключения прибора при проверке потребляемой мощности

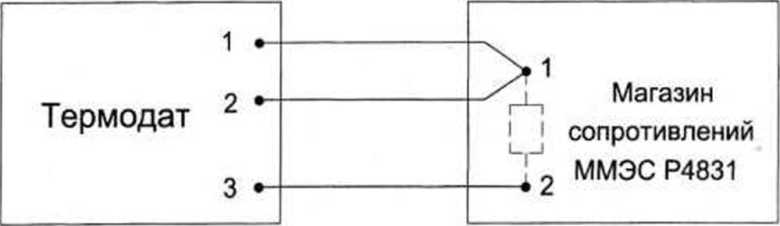

Рис.2. Схема подключения прибора при проверке диапазона измерения темпе* разуры и основной приведенной по1*решности измерения приборов, работающих с термопреобразователямн сопротивления

Определение основной приведенной погрешности измерения температуры

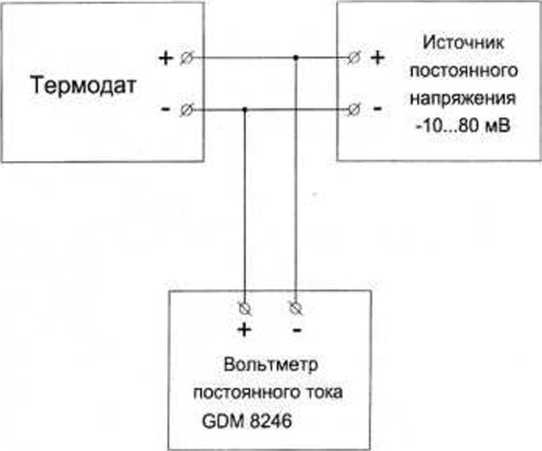

Рнс.З. Схема подключения прибора при проверке диапазона измерения температуры и основной приведенной погрешности измерения приборов, работающих с термопарами

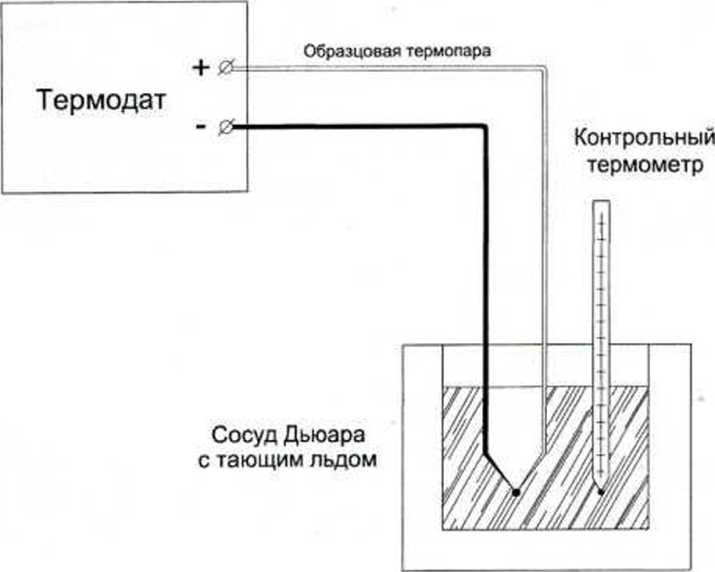

Рис.4. Схема подключения прибора при проверке основной абсолютной погрешности компенсации свободных концов термопары
