МИ 508-84 Методические указания. Интерферометры шахтные ШИ-3, ШИ-5, ШИ-10, ШИ-11 и интерферометр лабораторный ЛИ-   Страница 1

4. Методика поверки (с Изменениями 1, 2)

к

■J

d

£

i u n

РАЗРАБОТАНЫ Украинским центром стандартизации и метрологии.

УТВЕРЖДЕНЫ Украинским центром стандартизации и метрологии 28 марта 1984 г.

Зарегистрированы во ВНИИМС под номером МИ508-84.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

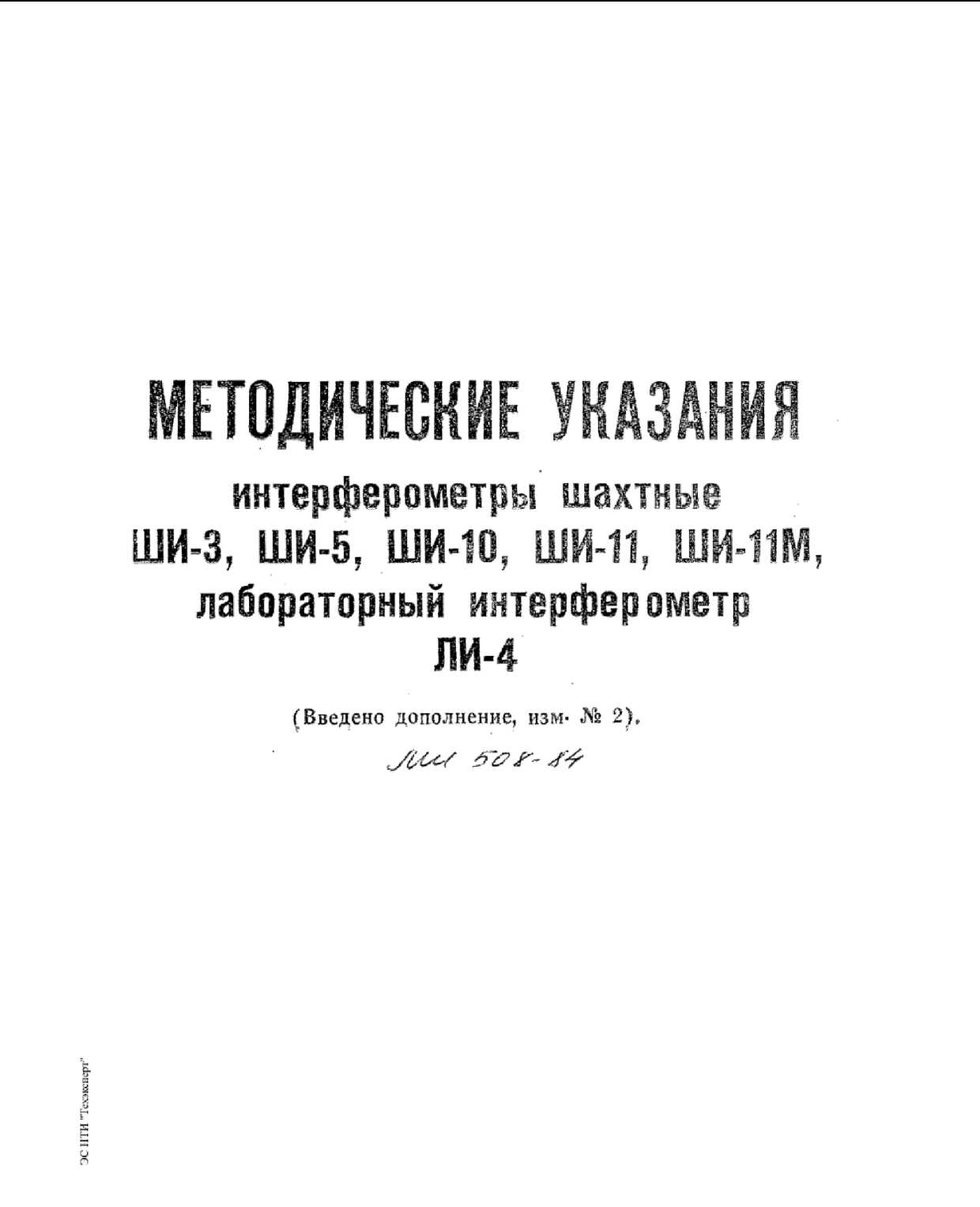

МЕТОДИЧЕСКИЕ УКАЗАНИЯ интерферометры шахтнЫе ШИ-3, ШИ-5, ШИ-10, ШИ-11, ШИ-11 М, лабораторнЬш интерферометр ЛИ-4

(Введено дополнение, изм. № 2)

Методика поверки МИ508-84*

Взамен методических указаний № 236

^Переиздание (март ]988 г.) с 'изменениями № 1, 2, утвержденными в январе 1987 г., апреле 1988 г. УкрЦСМ Государственного комитета СССР по стандартам.

к

■J

: i

|                           КИЕВ—1988 г.

и

о

Настоящие методические указания распространяются на шахтные интерферометры ШИ-3, ШИ-5, ШИ-10, ШИ-11, ШИ-11М, лабораторный интерферометр ЛИ-4 (далее по тексту интерферометры), предназначенные для измерения объемной доли метана и углекислого газа в воздухе, и устанавливают методы и срёд-ства их первичной и периодической поверки.

(Введено дополнение, изм. № 2)'.

Основные технические характеристики интерферометров приведены в табл. № 1.

Таблица 1

Тип

интерферометра

Диапазон измерения, объемная доля СН4 и СОа, %

Цена наименьшего деления шкалы, объемная доля

сн<; %

Предел допускаемой основной абсолютной погрешности, объемная ' доля, % '

ши-з

0-6

0,5

±0,3

ШИ-5

0—6

0,5

±0,3

ШИ-10

0-6

0,25

±0.2

ШИ-и

0—6

0,20

±0,2

ШИ-11М

0—6

0,20

±0,2

лил

0—5

0,05

±0,2

5—12

0,05

±0,3

(Введено дополнение, изм. № 2)

I                                         3

и

о

  • 1. ОПЕРАЦИИ ПОВЕРКИ

    • 1.1. При проведения поверки интерферометров должны вы подняться операции, указанные в табл. 2.

Таблица 2

Наименование операций

■                                            i

Номера пунктов методических указаний

I. Внешний осмотр

4.1

2. Проверка герметичности газовой линии

4.3

3. Проверка предела допускаемой основной абсолютной погрешности

4,4

1.2- Вид гюверки — государственная. Межповерочный интер вал — не более года.

  • 2. СРЕДСТВА ПОВЕРКИ

    • 2.1. При проведении поверки должны применяться следующие средства поверки.

      • 2.1.1. Установка манометрическая с пределами измерения от 0 до 58,8 кПа (600 мм вод ст.) (см. приложение 1).

      • 2.1.2. Термометр ТЛ-4 4 Б2 ГОСТ 215-73.

      • 2.1.3. Секундомер СОГ1пр-2а-3 ГОСТ 5072-79.

2.2- Допускается применение других средств поверки, если их метрологические параметры не хуже, чем у вышеуказанных.

  • 3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 3.1. Помещение, где производится поверка, должно быть защищено от попадания ныли и агрессивных газов (Введено допил* нон не, нзм. № 2).

Температура в помещении, где производится поверка — in I5 до 30°С.                                '

Колебания температуры нс должны превышать 2°С за I час. .            3-2. Интерферометры должны быть выдержаны в помете-

t         пни, где производится поверка, в течение времени, необходимого

|        для выравнивания их температуры с температурой помещения.

Н                                                                                                                         '

b                                                        4

и о

  • 3.3. Интерферометры должны предъявляться на поверку с поглотительными патронами.

  • 3.4. Руководствуясь эксплуатационной документацией на интерферометры, продуть атмосферным воздухом их воздушные и газовые линии.

  • 4. ПРОВЕДЕНИЕ ПОВЕРКИ

4.5- Внешний осмотр.

  • 4.1.1. При внешнем осмотре проверяется маркировка, состояние окуляра, органов управления, покрытий.            •

Комплектность интерферометра проверяется при выпуске из производства.

Интерферометр считается выдержавшим проверку, если он не имеет внешних дефектов и нарушений покрытий, влияющих на ого работоспособность.

  • 4.2. Опробование,

  • 4.2.1. Нажать кнопку включения лампочки интерферометра

(при поверке интерферометра ШИ-5 направить поток света в специальное окно на корпусе прибора), наблюдаемая в окуляр интерференционная картина должна быть четкой. При необходимости отрегулировать четкость интерференционной картины вращением окуляра.                  .

Если поворотом окуляра невозможно получить четкую интерференционную картину, интерферометр к дальнейшей поверке не допускается.

  • 4.2.2. Проверить нулевое положение интерференционной картины.

При этом середина левой, темной (черной) [при поверке интерферометра ЛИ-4 — правой темной (черной)] полосы интерференционной картины должна находиться против нулевой отметки шкалы. При необходимости переместить интерференционную картину в нулевое положение, руководствуясь эксплуатационной документацией.

(Введено дополнение, изм. № 2).

. Если интерференционную картину невозможно установить в нулевое положение, интерферометр к дальнейшей поверке не допускается.                                                    ...   ..           .

  • 4.2.3. Для интерферометров ШИ-10 и ШИ-11 проверить сме-. щенне интерференционной картины от нулевого'положения при

  • 1 переходе от режима КОНТРОЛЬ в режим ИЗМЕРЕНИЕ. Про-

  • 2 верка производится следующим образом:     ’      .      •'

| 5

и

о

  • 1) переключатель перемещения газовоздушной камеры интерферометра ШИ-10 поставить в положение К,’середину левей темной (йерпбй) 'полосы интерференционной картины совместить с Нулевой ОтМё’ткбй шкалы. Затем переключатель поставить в положение И и произвести отсчет смещения интерференциОннсй картины от нулевого положения;

  • 2) нажать одновременно кнопки И и К интерферометра ШИ-11, середину Левой тёмной (чёрной) полосы интерференционной картины совместить с нулевой отметкой шкалы. Затем нажать только кнопку И и произвести отсчет смещения интерференционной картины.

Если смещение интерференционной картины от нулевого положения превышает половину деления шкалы, то интерферометр к дальнейшей поверке не допускается. (Введено дополнение, изм. № 2).

  • 4.3. Проверка герметичности газовой линии интерферометра.

  • 4.3.1. Подсоединить входной штуцер интерферометра к манометрической установке, выходной штуцер заглушить заглушкой.

  • 4.3.2. Создать в. газовой линии интерферометра избыточнее давление (4,8—4,9)кГ1а [(450—500) мм вод. ст.], контролировать спад давления по манометру.

Для интерферометров ШИ-10, ШИ-11 проверку герметичности производить Пр'и :положениях крана СН4 и СО2, для интерферометра ШИ-11М подсоединить штуцер СН4 к манометрической установке, а штуцер.СО2 плотно закрыть заглушкой, и наоборот. Интерферометры считаются выдержавшими испытание, если спад давления не превышает 19,6 Па (2 мм вод. ст.) за 1 минуту. (Введено дополнение, изм. № 2).

  • 4.3.3. Допускается проверка герметичности интерферометров, соединенных по три штуки в группу. Повторить операции по п. п.

  • 4.3.1, '4.3’2. Интерферометры считаются выдержавшими испытания, если спад давления не превышает 6 мм вод. ст. за три мину-!ты. Если обнаруживается падение давления больше указанной величины, тогда отключают от группы по одному интерферометру и повторяют испытание.

  • 4.4. Проверка предела допускаемой основной абсолютной погрешности интерферометров.

  • 4.4.1. Перед проверкой газовая и воздушная лйнии интерферометров должны быть продуты атмосферным воздухом, интерференционная картина установлена в нулевое положение.

  • 4.4.2.  Интерферометры ШИ-3,  ШИ-5,  ШИ-10,   ШИ-11,

ЩИ-UM проверяются в точках шкалы, соответствующих объемной доле Метана 1,0; 3,0; 5,0 %, а интерферометр-ЛИ-4 в точках шкалы, соответствующих объемной доле метана 1,0; 3,0; 5,0, 7,0,

| 6

и о

9,0; 11,0%. Проверку следует начинать с верхних поверяемых точек шкалы.

(Введено дополнение, изм. Кд 2).

  • 4.4.3. Подсоединить входной штуцер интерферометра к манометрической установке, выходной штуцер заглушить заглушкой.

  • 4.4.4. Измерить температуру воздуха в непосредственной близости от манометрической установки с погрешностью ±0,2°С. Выбрать из таблицы приложения 2 эквивалентную разность давления воздуха между рабочей и сравнительной камерами интерферометра в зависимости от температуры воздуха для первой поверяемой точки шкалы.

  • 4.4.5. Создать в газовой линии интерферометра избыточное давление, отличающееся от выбранного из таблицы приложения 2 не более, чем на I мм вод. ст. Снять показания интерферометра в поверяемой точке шкалы.

  • 4.4.6. Повторить операции по п. п. 4.4.3, 4.4.4 для всех поверяемых течек шкалы интерферометра.

Интерферометр считается выдержавшим испытание, если разность между значением объемной доли метана в поверяемой точке шкалы и показанием интерферометра не превышает предела допускаемой основной абсолютной погрешности данного типа интерферометра, указанного в табл. I настоящих методических указаний.                                        .

  • 5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 5.1. На интерферометры, признанные годными при государственной поверке, ставятся клейма и выдаются свидетельства по форме, приведенной в приложении 3, или производится запись в паспорте результатов и даты поверки, удостоверенная клеймом и подписью поверителя. (Введено дополнение, изм. № 1).

    • 5.2. При необходимости результаты государственной поверки указываются на оборотной стороне свидетельства в произвольной форме.

    • 5.3. Интерферометры, не удовлетворяющие требованиям настоящих методических указаний, к выпуску и применению не допускаются, клейма гасятся и выдается справка о непригодности с указанием причин.

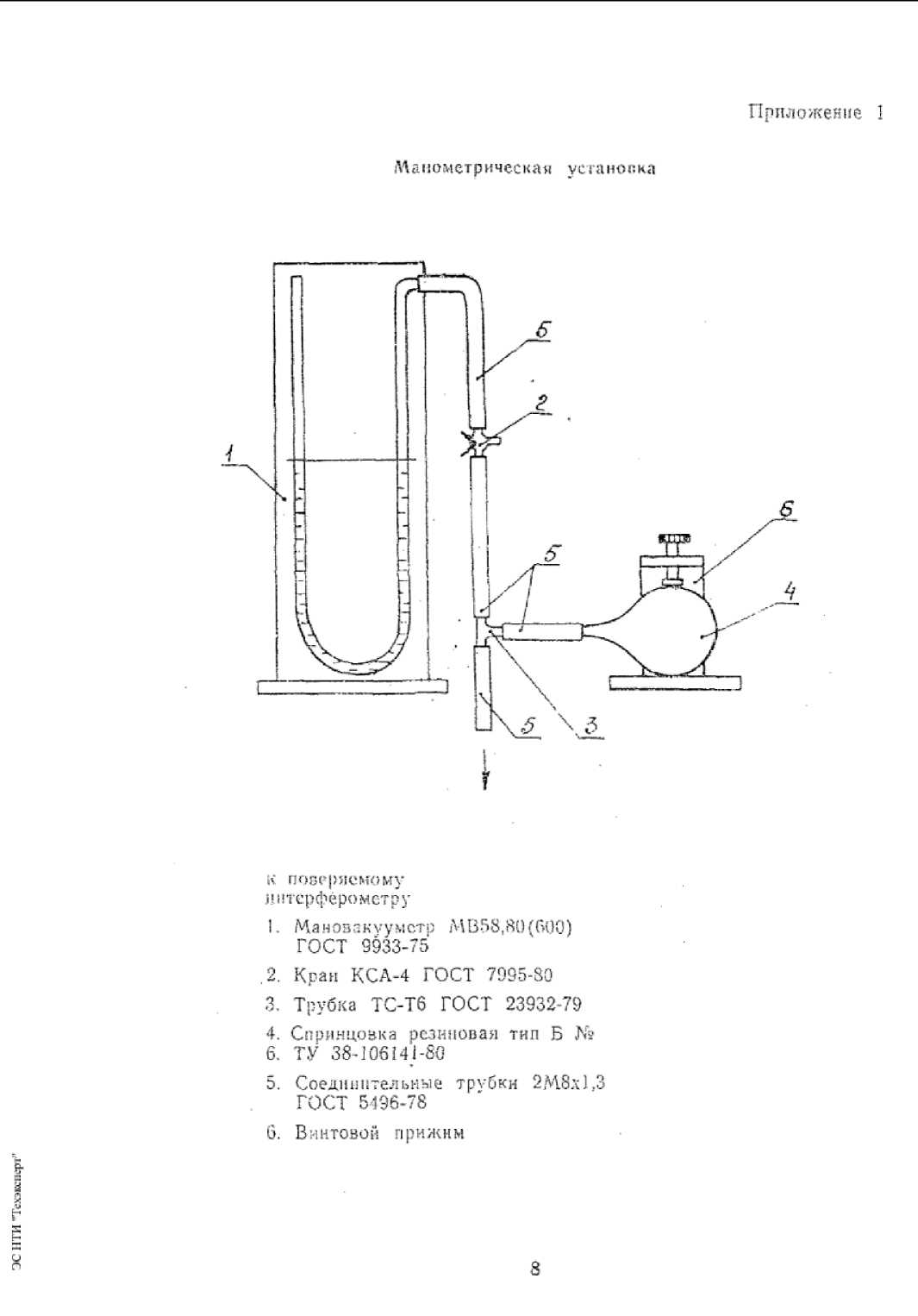

Приложение I

Манометрическая установка

к поверяемому интерферометру

I. Ма.човакуумстр МВ-58,80(600) ГОСТ 9933-75

.2. Кран КСА-4 ГОСТ 7995-80

  • 3. Трубка ТС-Т6 ГОСТ 23932-79

  • 4. Спринцовка резиновая тип Б №

6. ТУ 38-106141-80

  • 5. Соединительные трубки 2М8х1,3 ГОСТ 5496-78

  • 6. Винтовой прижим

к

■J

d

£

i

Приложение 2

Эквивалентные разности давления воздуха (мм вод. ст.) между рабочей и сравнительной камерами интерферометров в зависимости от температуры воздуха и объемной доли метана в поверяемой точке шкалы.

Темпера-

Объемная доля CH«,

%

тура, °C

1

3

5

1

9        |      11

52,2

156,7

261,1

365,5

469,9

574,4

16

52,4

157,2

262,0

366,8

471,7

576,5

17

52,6

167,8

263,0

368,2

473,4

578,6

18

52,8

158,4

263,9

369,5

475,1

580.7

19

53.0

158,9

264,9

370,8

476,8

582,8

20

53,2

159,5

265,6

372,2

478,5

584,9

21

53.4

160.1 *

266,8

373,5

480,3

587,0

22

53,6

160,7

267,8

374,9

482,0

589,1

23

53,7

161,2

268,7

376,2

483,7

591,2

24

53,9

161,8

269,7

377,6

485,5

593,4

25

54,1

162,4

270,7

379,0

487,3

595,5

26

54,3

163,(1

271,7

380,3

489,0

597,7

27

54,5

163,6

272,7

381,7

■190,8

599,8

28

54,7

16-1,2

273,6

383,1

195,5

602,0

29

54.9

164,8

271,6

38-1,5

19-1,3

604,3

ЗО

55, i

165,4

275,6

385,9

496,1

£06,4

Приложение 3

Действительно 1 год.

СВИДЕТЕЛЬСТВО

о государственной поверке

И нтерферометр__

з а воде к о й н о мер__;__

при на дл еж а щи й___

па основании результатов государственной поверки признан годным н допущен к применению.

Начальник лаборатории

государственного, надзора

М, П.                  Государственный поверитель

«_________>         ,       . ___________ 19 г.
