Методика поверки «ГСИ. СИСТЕМЫ МОНИТОРИНГА ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ DIRIS Digiware » (ИЦРМ-МП-011-18)

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

М.С. Казаков

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

СИСТЕМЫ МОНИТОРИНГА ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ DIRIS Digiware

Методика поверки

ИЦРМ-МП-011-18 г. Москва 2018

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок систем мониторинга показателей качества электрической энергии DIRIS Digiware, изготавливаемых фирмой «SOCOMEC S.A.S.», Франция.

Системы мониторинга показателей качества электрической энергии DIRIS Digiware (далее - системы) предназначены для измерений, контроля и анализа показателей качества электрической энергии (ПКЭ) в электрических сетях переменного и постоянного тока.

Интервал между поверками (межповерочный интервал) - 10 лет.

Допускается проведение первичной поверки приборов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Эталонные средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (23±5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

• •     напряжение питающей сети переменного тока (230,0±4,4) В;

• •     частота питающей сети (5О,О±О,5) Гц.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1 Метрологические характеристики, подлежащие определению

Таблица 4 - Метрологические характеристики систем

Для характеристик, у которых нормируются относительные погрешности 5Х, значения погрешности рассчитываются по формуле:

8Х = ^Х~^Х* -100%           (1)

где X - показание поверяемого прибора;

Хо - показание эталонного прибора.

Для характеристик, у которых нормируются приведенные погрешности уХ, значения погрешности рассчитываются по формуле:

_z^ ₌ £z£l.ioo%           (2)

где X - показание поверяемого прибора;

Хо - показание эталонного прибора;

Хн - нормирующее значение.

• 7.2 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• 1. Комплектность и маркировка должны соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3 Опробование

При опробовании проверяется работа индикации и прохождение всех стартовых тестов. Результат опробования считается положительным, если все вышеперечисленные операции прошли успешно, а режимы, отображаемые на ЖК-дисплее (либо экране ПК), при изменении режимов измерений, соответствуют требованиям руководства по эксплуатации.

При этом на модулях, имеющих индикаторы, должен светиться зеленым цветом индикатор «ON» и отсутствовать свечение красного индикатора «ALARM».

При неверном функционировании прибор бракуется и подлежит ремонту.

• 7.3.1 Подтверждение соответствия программного обеспечения

При наличии в составе системы модуля D подтверждение соответствия программного обеспечения производить в следующем порядке:

• 1. Включить систему.

• 2. Войти в меню модуля D.

• 3. Выбрать пункт меню «About».

• 4. В открывшемся окне в строке «Software Version» зафиксировать номер версии встроенного ПО. Он должен быть не ниже 1.0.

При отсутствии в составе системы модуля D подтверждение соответствия программного обеспечения производить с помощью модуля G в следующем порядке:

• 1. Включить систему.

• 2. По протоколу Ethernet подключить модуль G к ПК через браузер.

• 3. Ввести ip-адрес 192.168.0.2.

• 4. Зайти в систему под именем пользователя «User» без пароля.

• 5. Выбрать вкладку «Diagnostics».

• 6. В параграфе «Software Information» зафиксировать номер версии встроенного ПО. Он должен бьггь не ниже 1.0.

При невыполнении этих требований поверка прекращается и прибор бракуется.

• 7.4 Определение пределов допускаемой основной относительной погрешности измерений напряжения переменного тока

Определение погрешности измерений напряжения переменного тока проводить методом прямых измерений поверяемым прибором напряжения, воспроизводимого эталонной мерой -калибратором переменного тока.

Определение погрешности проводить в точках, представленных в таблице 5.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 1 (система с модулем управления и питания типа D) или на рисунке 2 (система с модулем управления и питания типа С).

• 2) Перевести калибратор в режим воспроизведения напряжения переменного тока величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1 - 4 для остальных значений напряжения.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 5

Модуль U

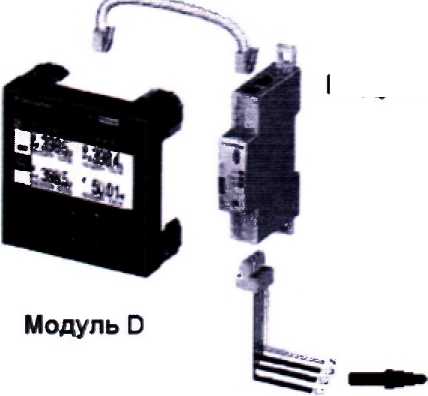

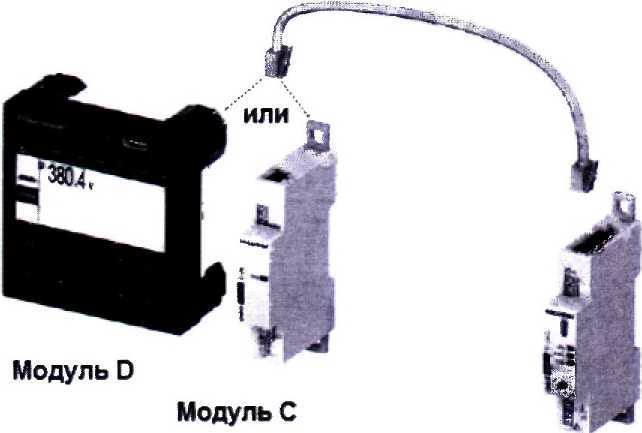

Рисунок 1

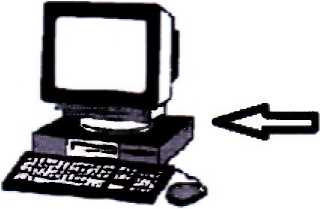

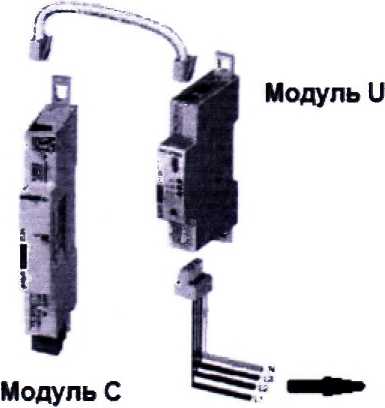

Рисунок 2

• 7.5 Определение пределов допускаемой основной относительной погрешности измерений частоты переменного тока

Определение погрешности измерений частоты проводить методом прямых измерений поверяемым прибором частоты напряжения, воспроизводимого эталонной мерой -калибратором переменного тока.

Определение погрешности проводить в точках, представленных в таблице 6.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 1 (система с модулем управления и питания типа D) или на рисунке 2 (система с модулем управления и питания типа С).

• 2) Перевести калибратор в режим воспроизведения напряжения переменного тока, величиной соответствующий поверяемой точке 1.

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1 - 4 для остальных значений частоты.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 6

• 7.6 Определение пределов допускаемой основной относительной погрешности измерений силы переменного тока

Определение погрешности измерений силы переменного тока проводить методом прямых измерений поверяемым прибором силы тока, воспроизводимого эталонной мерой -калибратором переменного тока.

Допускается проведение поверки в однофазном режиме (пофазно).

Определение погрешности проводить в точках, представленных в таблице 7.

При определении погрешности в диапазоне до 6 А использовать калибратор переменного тока Ресурс-К2М, в диапазоне до 100 А - установку поверочную универсальную УППУ-МЭ 3.1К, в диапазоне свыше 100 А - трансформатор тока ТТИ-5000.5.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 3 (система с модулем управления и питания типа D) или на рисунке 4 (система с модулем управления и питания типа С). Подключить к датчикам для измерений силы переменного тока системы (ТЕ, TR, TF) калибратор (установку), пропустив питающий кабель через центральное отверстие датчиков.

• 2) Перевести калибратор (установку) в режим воспроизведения силы переменного тока частотой 50 Гц величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1 - 4 для остальных значений силы тока.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 7

Определение погрешности измерений силы переменного тока в диапазоне измерений свыше 100 А проводить методом непосредственного сличения с показаниями эталонного прибора - амперметра Д5090, включенного через трансформатор тока ТТИ-5000.5. В качестве источника тока использовать регулируемый источник тока РИТ-5000.

Определение погрешности проводить в следующем порядке:

• 1) Питающий кабель из комплекта источника РИТ-5000 пропустить через центральное отверстие трансформатора тока ТТИ-5000.5 (число витков согласно указаниям на табличке трансформатора) и центральное отверстие поверяемого датчика тока. К вторичной обмотке трансформатора ТТИ-5000.5 подключить амперметр Д5090 с пределом измерений 5 А.

• 2) Включить источник РИТ-5000 и провести измерения в точках, представленных в таблице 7.

• 3) Снять показания поверяемого прибора.

• 4) Рассчитать погрешность измерений в соответствии с формулой (2). За показания эталонного прибора Хо принимается значение, определенное по формуле:

1о = 1а-К;             (3)

где: 1д - величина силы тока, измеренная эталонным амперметром Д5090, А;

К - коэффициент трансформации трансформатора ТТИ-5000.5.

Модуль!

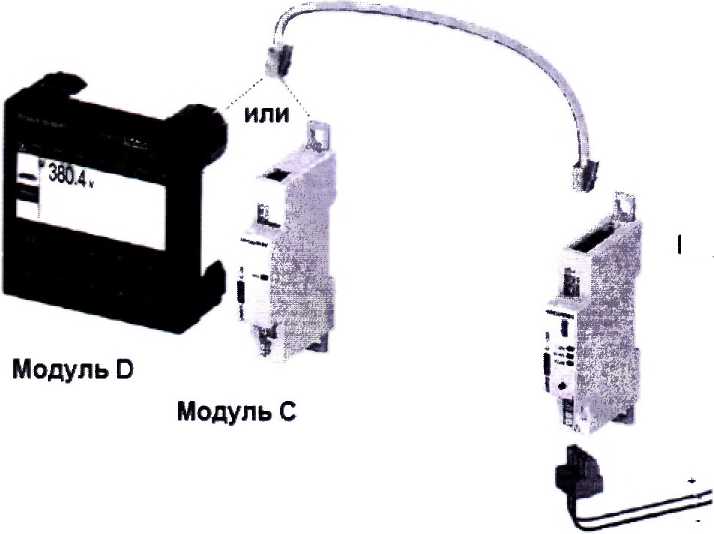

Рисунок 3

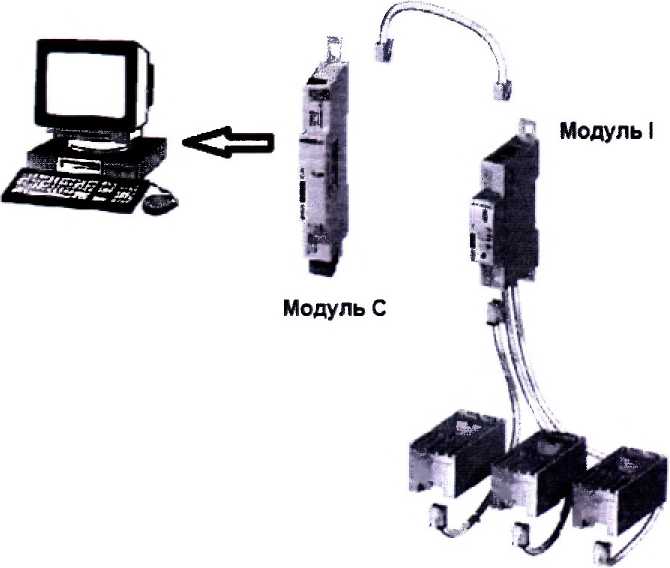

Рисунок 4

7.7 Определение пределов допускаемой измерений активной (реактивной, полной) мощности

Определение погрешности измерений активной мощности проводить методом прямых измерений поверяемым прибором мощности, воспроизводимой эталонной мерой -калибратором переменного тока.

Допускается проведение поверки в однофазном режиме (пофазно).

Определение погрешности проводить в точках, представленных в таблице 8.

При определении погрешности в диапазоне до 6 А использовать калибратор переменного тока Ресурс-К2М, в диапазоне свыше 6 А - установку поверочную универсальную УППУ-МЭ3.1К.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 5 (система с модулем управления и питания типа D) или на рисунке 6 (система с модулем управления и питания типа С). Подключить к датчикам для измерений силы переменного тока системы (ТЕ, TR, TF) калибратор (установку), пропустив питающий кабель через центральное отверстие датчиков.

• 2) Перевести калибратор (установку) в режим воспроизведения фиктивной мощности переменного тока величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1-4 для остальных значений мощности.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 8

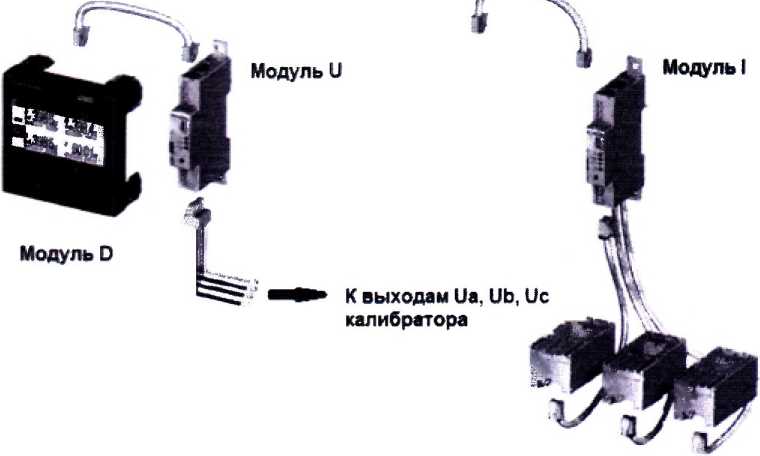

Рисунок 5

К выходам la, калибратора

К выходам 1а, №, 1с калибратора

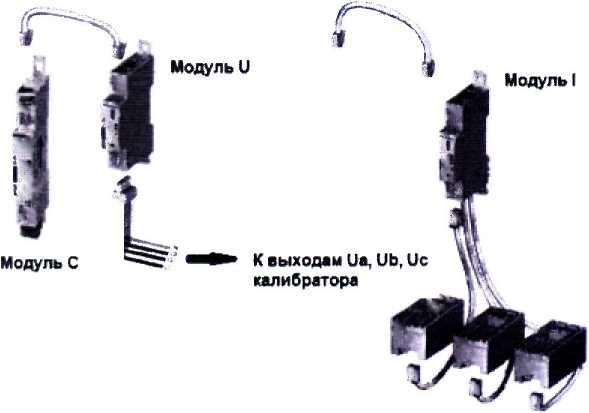

Рисунок 6

7.7.2 Определение пределов допускаемой основной относительной погрешности измерений реактивной мощности

Определение погрешности измерений реактивной мощности проводить методом прямых измерений поверяемым прибором мощности, воспроизводимой эталонной мерой -калибратором переменного тока.

Допускается проведение поверки в однофазном режиме (пофазно).

Определение погрешности проводить в точках, представленных в таблице 9.

При определении погрешности в диапазоне до 6 А использовать калибратор переменного тока Ресурс-К2М, в диапазоне свыше 6 А - установку поверочную универсальную УППУ-МЭ 3.1К.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 5 (система с модулем управления и питания типа D) или на рисунке 6 (система с модулем управления и питания типа С). Подключить к датчикам для измерений силы переменного тока системы (ТЕ, TR, TF) калибратор (установку), пропустив питающий кабель через центральное отверстие датчиков.

• 2) Перевести калибратор в режим воспроизведения фиктивной мощности переменного тока величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1 - 4 для остальных значений мощности.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 9

7.7.3 Определение пределов допускаемой основной относительной погрешности измерений полной мощности

Определение погрешности измерений реактивной мощности проводить методом прямых измерений поверяемым прибором мощности, воспроизводимой эталонной мерой -калибратором переменного тока.

Допускается проведение поверки в однофазном режиме (пофазно).

Определение погрешности проводить в точках, представленных в таблице 10.

При определении погрешности в диапазоне до 6 А использовать калибратор переменного тока Ресурс-К2М, в диапазоне свыше 6 А - установку поверочную универсальную УППУ-МЭ3.1К.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 5 (система с модулем управления и питания типа D) или на рисунке 6 (система с модулем управления и питания типа С). Подключить к датчикам для измерений силы переменного тока системы (ТЕ, TR, TF) калибратор (установку), пропустив питающий кабель через центральное отверстие датчиков.

• 2) Перевести калибратор в режим воспроизведения фиктивной мощности переменного тока величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1 - 4 для остальных значений мощности.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 10

• 7.8 Определение пределов допускаемой основной относительной погрешности измерений коэффициента мощности

Определение погрешности измерений коэффициента мощности проводить методом прямых измерений поверяемым прибором коэффициента мощности, воспроизводимого эталонной мерой - калибратором переменного тока.

Допускается проведение поверки в однофазном режиме (пофазно).

Определение погрешности проводить в точках, представленных в таблице 11.

При определении погрешности в диапазоне до 6 А использовать калибратор переменного тока Ресурс-К2М, в диапазоне свыше 6 А - установку поверочную универсальную УППУ-МЭ3.1К.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 5 (система с модулем управления и питания типа D) или на рисунке 6 (система с модулем управления и питания типа С). Подключить к датчикам для измерений силы переменного тока системы (ТЕ, TR, TF) калибратор (установку), пропустив питающий кабель через центральное отверстие датчиков.

• 2) Перевести калибратор в режим воспроизведения фиктивной мощности переменного тока величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1 - 4 для остальных значений коэффициента мощности.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 11

• 7.9 Определение пределов допускаемой основной относительной погрешности измерений напряжения постоянного тока

Определение погрешности измерений напряжения постоянного проводить методом прямых измерений поверяемым прибором напряжения, воспроизводимого эталонной мерой -калибратором универсальным.

Определение погрешности проводить в точках, представленных в таблице 12.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 7 (система без адаптера типа Ude) или на рисунке 8 (система с адаптером типа Ude).

• 2) Перевести калибратор в режим воспроизведения напряжения постоянного тока величиной, соответствующей поверяемому модулю (модулю с адаптером).

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1 - 4 для остальных значений напряжения.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 12

Модуль Ude

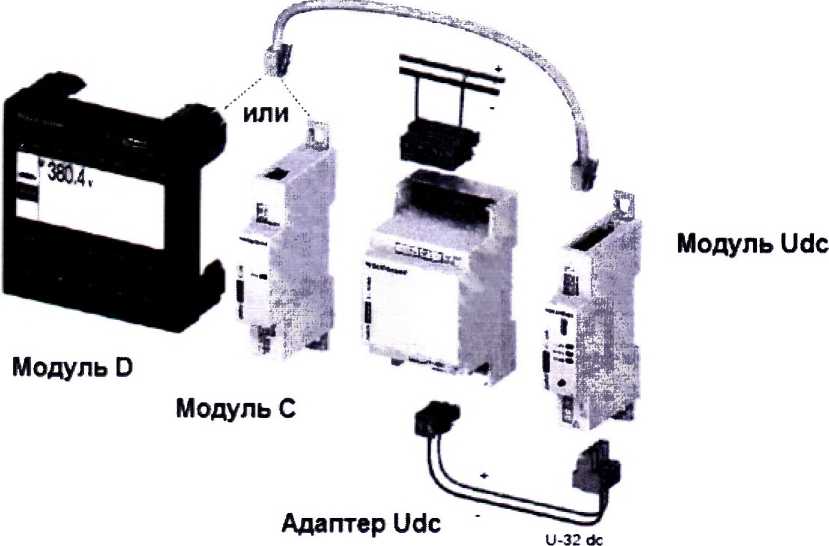

Рисунок 7

Рисунок 8

• 7.10 Определение пределов допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока (унифицированных сигналов)

Определение погрешности измерений силы постоянного проводить методом прямых измерений поверяемым прибором силы тока, воспроизводимой эталонной мерой -калибратором универсальным.

Определение погрешности проводить в точках, представленных в таблице 13.

Определение погрешности проводить в следующем порядке:

• 1) Собрать схему поверки, представленную на рисунке 9.

• 2) Перевести калибратор в режим воспроизведения силы постоянного тока величиной, соответствующей поверяемой точке 1.

• 3) Запустить процесс измерений.

• 4) Снять показания поверяемого прибора.

• 5) Провести измерения по пунктам 1 - 4 для остальных значений силы тока.

• 6) Рассчитать погрешности измерений.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерений соответствует требованиям п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 13

Рисунок 9

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Инженер отдела испытаний ООО «ИЦРМ»

19
