Методика поверки «Государственная система обеспечения единства измерений Датчики-газоанализаторы ДАФ-М» (МП-242-2265-2021)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
СОГЛАСОВАНО ьного директора И. Менделеева"
| ||
|
вниим у |
7" |
А.Н. Пронин июля 2021 г.
Государственная система обеспечения единства измерений Датчики-газоанализаторы ДАФ-М
Методика поверки
МП-242-2265-2021
И.о. руководителя научно-исследовательского отдела государственных эталонов в области физикотки^ических измерений
ФГУП "ВНИИМ им. Д.И. Менделеева" Л
__А.В. Колобова "27" июля 2021 г.
Ведущий инженер
А.Л. Матвеев
г. Санкт-Петербург 2021 г.
1 Общие положенияНастоящая методика поверки распространяется на датчики-газоанализаторы ДАФ-М (далее - газоанализаторы), выпускаемые ФГУП «СПО «Аналитприбор», Россия, г. Смоленск, и устанавливает методику их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.
Настоящая методика поверки распространяется на все газоанализаторы, соответствующие Описаниям типа в редакции приказов Госстандарта №№ 2569 от 04.12.2018 г., 845 от 19.04.2019 г., находящиеся в эксплуатации, а также изготовленные после приказа о внесении изменений в описание типа, влияющих на метрологические характеристики средства измерений
Настоящая методика поверки должна обеспечивать прослеживаемость к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.
Метод, обеспечивающий реализацию методики поверки - непосредственное сличение поверяемого средства измерений с эталоном той же единицы величины.
Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава газоанализаторов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.
Интервал между поверками - один год.
2 Перечень операций поверки средства измерений-
2.1 При проведении поверки выполняют операции, указанные в таблице 1.
3 Требования к условиям проведения поверки
3.1 При проведении поверки должны быть соблюдены следующие условия:
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пунк-та методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
7 |
да |
да |
|
2 Подготовка к поверке и опробование средства измерений |
8 |
да |
да |
|
3 Проверка программного обеспечения |
9 |
да |
нет |
|
4 Определение метрологических характеристик газоанализаторов: |
10 | ||
|
- определение основной погрешности |
10.1 |
да |
да |
|
- определение вариации выходного сигнала |
10.2 |
да |
нет |
|
- определение времени установления показаний |
10.3 |
да |
нет |
2.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
температура окружающего воздуха, °C 20±5;
относительная влажность окружающего воздуха, % 60±15;
атмосферное давление, кПа 101,3±4;
расход ГС, дм3/мин 0,4±0,1;
напряжение питания постоянным током, В
для газоанализаторов ДАФ-М-01 20± 1;
для остальных газоанализаторов 27±1.
4 Требования к специалистам, осуществляющим поверку-
4.1 К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, приказом Госстандарта № 2315 от 31.12.2020 «Об утверждении Государствен-
При использовании настоящей методики поверки рекомендуется проверить даты соответствующих приказов на сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет по адресу httD://rst.gov.ru. ной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах», эксплуатационной документацией на газоанализаторы (далее - ЭД) и прошедшие инструктаж по технике безопасности.
5 Метрологические и технические требования к средствам поверки5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки |
|
8,10 |
Барометр-анероид контрольный М-67, ТУ 2504-1797-75, диапазон измерения атмосферного давления от 610 до 790 мм рт. ст, погрешность ±0,8 мм рт. ст. |
|
Психрометр аспирационный М-34-М, ГРПИ 405132.001 -92 ТУ, диапазон измерения относительной влажности от 10 до 100 % | |
|
Термометр ртутный стеклянный лабораторный ТЛ4, ГОСТ 28498-90, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C | |
|
Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2 | |
|
8,9,10 |
Источник питания постоянного тока, обеспечивающий напряжение питания 30 В (для всех, кроме ДАФ-М-01 максим, напряжение 28 В), сила тока для ДАФ-М-01, ДАФ-М-05Х, ДАФ-М-08Х 0,1 А, для ДАФ-М-06ТРХ, ДАФ-М-08ТРХ 0,15 А (из расчета на один газоанализатор)* |
|
8,10 |
Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В |
|
10 |
Стандартные образцы состава газовые смеси в баллонах под давлением. Характеристики ГС приведены в Приложении А, таблица А.1 |
|
Рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. источник микропотока фенола ИМ-ГП-89-М-А2 (ФИФ 68336-17), технические характеристики ГС приведены в Приложении А, таблица А.1 (диапазон производительности от 5 до 15 мкг/мин) | |
|
Рабочий эталон 1-го разряда в соответствии с приказом Госстандарта от 14.12.2018 г. генератор газовых смесей ГГС, модификаций ГГС-Т, ГГС-К или ГГС-Р (ФИФ №62151-15) | |
|
Поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 или азот газообразный особой чистоты по ГОСТ 9293-74 в баллонах под давлением | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73,6x1,5 мм* | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм.* | |
|
Ротаметр РМ-А-0,063 Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 | |
|
Ротаметр РМ-А-0,25 ГУЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,25 м3/ч, кл. точности 4 | |
|
Зажим Гофмана винтовой* | |
|
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95* | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм* | |
|
Колпачок ИБЯЛ.753773.008-02* |
|
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки |
|
10 |
Персональный компьютер (процессор с тактовой частотой не менее 1 ГГц, RAM не менее 2 ГБ) под управлением ОС Windows 7/8/10 (х32, х64) с установленным автономным ПО ФГУП «СПО «Аналитприбор» «DAF М SPO.exe» и адаптером интерфейса RS485-USB* |
|
Зажим медицинский 1*2 зубый, зубчатый, прямой, ТУ 64-1-3220-79* |
5.2 Все средства поверки, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением -действующие паспорта;
-
5.3 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью 1.
-
5.4 Изготовители стандартных образцов состава газовых смесей - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.
-
6.1 При проведении поверки соблюдают следующие требования безопасности:
помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией;
содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88;
должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75;
при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают требования Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15.12.2020 г. № 536;
не допускается сбрасывать ГС в атмосферу рабочих помещений.
7 Внешний осмотр-
7.1 При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:
наличие маркировки согласно ЭД;
отсутствие внешних повреждений, влияющих на работоспособность;
исправность органов управления;
четкость надписей на корпусе газоанализатора.
-
7.2 Газоанализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.
-
8.1 Перед проведением поверки:
-
1) проверяют комплектность газоанализатора в соответствии с ЭД (при первичной поверке);
-
2) подготавливают газоанализатор к работе в соответствии с ЭД;
-
3) устанавливают режим работы ФИД - непрерывный;
-
4) проверяют наличие паспортов и сроки годности ГС;
-
5) баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы - не менее 3 ч;
-
6) подготавливают к работе средства поверки в соответствии с требованиями их ЭД.
-
8.2 Опробование
При опробовании проводят проверку работоспособности газоанализаторов в соответствии с ЭД. Результат опробования считают положительным, если по окончании времени прогрева газоанализаторы переходят в режим измерений и отсутствует сигнализация об отказах.
9 Проверка программного обеспечения-
9.1 Проверка ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях для целей утверждения типа.
-
9.2 Для проверки соответствия ПО выполняют следующие операции:
регистрируют идентификационные данные ПО газоанализатора (номер версии и контрольная сумма встроенного ПО отображаемые на табло газоанализатора после включения электрического питания);
сравнивают зарегистрированные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов.
-
9.3 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов?
-
10.1 Определение основной погрешности газоанализаторов
Определение основной погрешности газоанализаторов проводят в следующем порядке:
1) Подают на вход газоанализатора ГС состава:
-поверочный компонент - воздух (или азот) (таблица А.1 приложения А) для газоанализаторов с определяемым компонентом пары нефти, авиационное топливо, авиационный бензин, дизельное топливо, бензин, топливо для реактивных двигателей, уайт-спирит;
-
- определяемый компонент - воздух (таблица А. 1 приложения А) для остальных газоанализаторов,
по схеме рисунка 1 в последовательности:
-
- при первичной поверке - №№ 1-2-3-4-3-1-4;
-
- при периодической поверке - №№ 1 - 2 - 3 - 4.
Время подачи каждой ГС согласно таблице 3:
Таблица 3 - Время подачи ГС
|
Условное наименование модификации газоанализаторов |
Время подачи ГС, мин, не менее | |
|
ГС№ 1 |
ГС№ 2, 3,4 | |
|
ДАФ-М-ХХ-СбНбО, ДАФ-M-XX-CgHg, ДАФ-М-ХХ- СбНпОг, ДАФ-М-ХХ-С9Н12, ДАФ-М-ХХ- С7Н16 |
20 |
15 |
|
ДАФ-М-ХХ-СбНб, ДАФ-М-ХХ-СбН5СНз, ДАФ-М-ХХ-С6Н12 |
15 |
10 |
|
Остальные модификации |
10 |
5 |
2) При подаче каждой ГС значение массовой концентрации определяемого компонента в i-ой ГС С,, мг/м3 фиксируют по установившимся показаниям табло газоанализатора, измерительного прибора, регистрирующего выходной сигнал постоянного тока газоанализатора, и сервисного ПО «DAF_M_SPO.exe» для персонального компьютера, подключенного к газоанализатору по цифровому каналу связи.
Примечания
-
1 Контроль показаний сервисного ПО для персонального компьютера осуществляется только при первичной поверке.
-
2 Допускается изменение показаний газоанализатора в установившемся значении выходного сигнала по цифровому отсчетному устройству и токовому выходу - не более 0,2 в долях от пределов основной приведенной погрешности. У становившимся считается среднее значение показаний в течение 30 с после начала отсчета показаний.
-
3) Рассчитывают значение массовой концентрации определяемого компонента в i-ой ГС С;, мг/м3, по значению выходного сигнала постоянного тока по формуле
С, = ^(/,-4), (1)
где 7, - выходной сигнал постоянного тока газоанализатора, зарегистрированный при по
даче i-ой ГС, мА;
Св -верхняя граница диапазона измерений массовой концентрации определяемого компонента, мг/м3.
-
4) Значение основной абсолютной погрешности газоанализатора А,, мг/м3, для точек поверки в диапазоне, в котором нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле
(2)
где С? - действительное значение массовой концентрации определяемого компонента в i-ой ГС, мг/м3.
Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн'1, в единицы массовой концентрации, мг/м3, проводят по формуле
^■'(масс) ^(рб)
М-Р
(3)
22,41 -(1+—)• 760
273
|
где С(о6) |
- значение содержания определяемого компонента, выраженное в объемных долях, млн'1; |
|
С (масс) |
- значение содержания определяемого компонента, выраженное в единицах массовой концентрации определяемого компонента, мг/м3; |
|
Р м t |
|
-

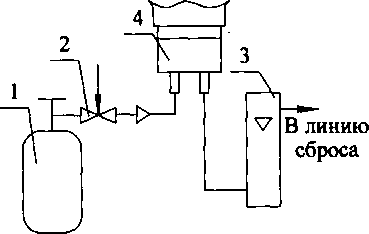

1 - баллон с ПГС;
-
2 - вентиль точной регулировки;
-
3 - ротаметр РМ-А-0,063 ГУ№3;
-
4 - газоанализатор.
а) подача ГС от баллона
-

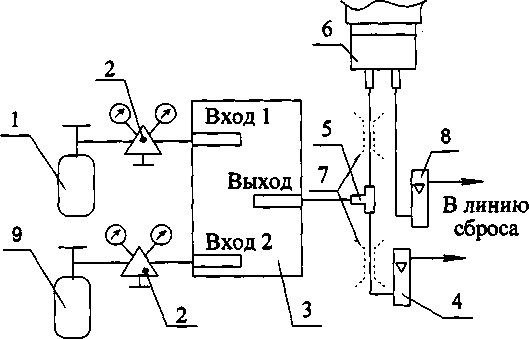

1 - баллон с ПГС;
-
2 - редуктор баллонный БКО-50-4;
-
3 - генератор ГГС (модификации ГГС-Р );
-
4 - ротаметр РМ-А-0,25 ГУЗ;
-
5 - тройник ТС-Т;
-
6 - газоанализатор;
-
7 - зажим Гофмана винтовой;
-
8 - ротаметр РМ-А-0,063 ГУЗ;
-
9 - баллон с ПГС №1.
б) подача ГС от
генератора ГГС (модификации ГГС-Р)
-

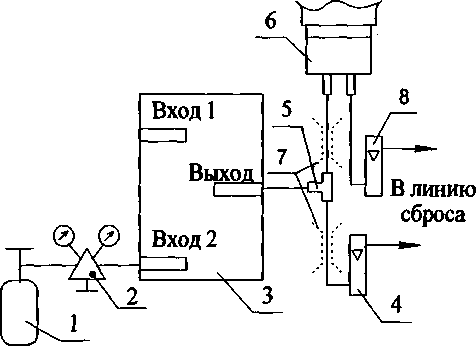

1 - баллон с ПГС №1;
-
2 - редуктор баллонный БКО-50-4
-
3 - генератор ГГС (модификации ГГС-Т);
-
4 - ротаметр РМ-А-0,25 ГУЗ;
-
5 - тройник ТС-Т;
-
6 - газоанализатор;
-
7 - зажим Гофмана винтовой;
-
8 - ротаметр РМ-А-0,063 ГУЗ.
в) подача ГС от генератора ГГС (модификации ГТС-Т
Газовые соединения выполнить трубкой Ф-4Д 4,Ох 1,0.
Суммарная длина газовых соединений от баллона с ГС (или от выхода ГГС) до газоанализатора должна быть не более 1 м.
Для соединения трубки Ф-4Д 4,0x1,0 с другими элементами схемы использовать отрезки трубки ПВХ 4x1,5 длиной не более 30 мм. Расход ГС, получаемых с генератора ГГС, через газоанализатор установить с помощью зажима Гофмана (поз. 7) по показаниям ротаметра (поз. 8) таким образом, чтобы он соответствовал указанному в п.3.1
Рисунок 1 - Схема подачи ГС на вход газоанализатора при проведении поверки
При поверке газоанализаторов с определяемым компонентом пары нефти и нефтепродуктов (поверочный компонент гексан) действительное значение массовой концентрации определяемого компонента в i-ой ГС С,д, мг/м3, рассчитывают по значению массовой концентрации поверочного компонента (гексана) в i-ой ГС по формуле
(4)
где с^пов > - действительное значение массовой концентрации поверочного компонента в i-й
ГС, мг/м3;
к - коэффициент пересчета на поверочный компонент 2.
Значение основной относительной погрешности газоанализатора 8 , %, для точек поверки в диапазоне, в котором нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле
С -Сд
8 -С'..1ОО
(5)
С*
-
10.2 Определение вариации выходного сигнала
Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 10.1 при подаче ГС № 3.
Вариацию показаний газоанализаторов, в долях от предела допускаемой основной относительной погрешности, рассчитывают по формуле
•100,
(6)
где С3б,С3и -результат измерений содержания определяемого компонента при подходе к точке 3 со стороны больших и меньших значений, массовая концентрация определяемого компонента, мг/м3;
60 -пределы допускаемой основной относительной погрешности газоанализато
ра, %.
-
10.3 Определение времени установления показаний
Определение времени установления показаний проводить при скачкообразном изменении содержания определяемого компонента на входе газоанализаторов путем перехода с ГС № 1 на ГС №4.
Расход ГС устанавливать 0,5 дм3/мин.
Для определения времени установления показаний необходимо:
а) выдержать газоанализаторы при непрерывной подаче ГС № 1 в течение 20 мин; зарегистрировать показания (Ai);
б) отсоединить газоподводящую трубку от входа газоанализатора, пережать трубку после ротаметра (4) (только для схем с использованием ГГС-Р или ГГС-Т), а затем подать ГС №4 на вход схемы поверки в течение 1 мин.
в) удалить зажим с трубки после ротаметра (4). Подключить газоподводящую трубку к входу газоанализатора и включить секундомер;
г) зарегистрировать показания газоанализаторов (Ао,9) через:
-
- для ДАФ-М-ХХ-СбНбО, ДАФ-М-ХХ-СбНб, ДАФ-М-ХХ-СбН5СН3, ДАФ-М-ХХ-С6Н12, ДАФ-М-ХХ-С8Н8, ДАФ-М-ХХ-С6Н12О2, ДАФ-М-ХХ-С9Н12, ДАФ-М-ХХ- С7Н16- 5 мин.
-
- для газоанализаторов остальных модификаций - 1 мин;
д) зарегистрировать показания газоанализаторов (Аусг) через:
-
- для ДАФ-М-ХХ-СбНбО, ДАФ-М-ХХ-С8Н8, ДАФ-М-ХХ- C6Hi2O2, ДАФ-М-ХХ- С9Н12, ДАФ-М-ХХ- С7Н16- 15 мин;
-
- для ДАФ-М-ХХ-СбНб, ДАФ-М-ХХ-С6Н5СНз, ДАФ-М-ХХ-С6Н12- 10 мин.
-
- для газоанализаторов остальных модификаций - 5 мин;
е) рассчитать относительное изменение показаний Ко,9 при скачкообразном увеличении содержания определяемого компонента по формуле:
(7)
11 Подтверждение соответствия средства измерений метрологическим требованиям
-
11.1 Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность во всех точках поверки не превышает пределов, указанных в таблице Б.1 приложения Б.
-
11.2 Результаты определения вариация показаний считают положительными, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.
-
11.3 Результат определения времени установления показаний считать положительным, если значение Ко,9 0,9, что означает, что время установления показаний не превышает:
-
- для ДАФ-М-ХХ-СбНбО, ДАФ-М-ХХ-СбН12О2, ДАФ-М-ХХ- C9Hi2, ДАФ-М-ХХ- С7Н16, ДАФ-М-ХХ-СбНб, ДАФ-М-ХХ-СбНзСНз, ДАФ-М-ХХ-СбНи - 300 с.
-
- для ДАФ-М-ХХ-С8Н8- 600 с.
-
- для газоанализаторов остальных модификаций - 60 с.
-
12.1 Результаты поверки газоанализатора оформляются протоколом, рекомендуемая форма которого приведена в приложении В.
-
12.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации. Результаты поверки оформляются в соответствии с действующим на момент поверки документом, предусмотренным частью 4 статьи 13 Федерального закона № 102-ФЗ «Об обеспечении единства измерений».
-
12.3 На газоанализаторы, не удовлетворяющие требованиям настоящей методики, выдают извещение о непригодности с указанием причин в соответствии с указанным в п. 12.2 документом, устанавливающим порядок оформления результатов поверки.
-
12.4 Знак поверки наносят по запросу в ЭД и/или в свидетельство о поверке.
Приложение А
(обязательное)
Характеристики ГС, используемых при проведении поверки газоанализаторов
Таблица А.1 - Характеристики ГС, используемых при щ "
Определяемый компонент
Диапазон измерений массовой концентрации определяемого компонента, мг/м3_________
от 0 до 2500
доведении поверки газоанализаторов
Номинальное значение содержания определяемого ком-понента в ГС и пределы допускаемого отклонения____
ГС№3 ГС №4
ГС№1
ГС №2
ГС №4
Погрешность аттестации
ГОСТ, ТУ, номер по реестру
ацетон (СзНбО)
1250 мг/м3 ±10 % отн. (0,0518% об.д.)
Марка Б по ТУ 6-21-5-82
ПНГ - воздух
2250 мг/м3 ±10 % отн. (0,093
% об.д.)
ГГС исп. ГТС-Р, ГТС-КсГСО 10535-2014 ацетон - воздух, разбавитель ПНГ-воз
25 мг/м3 ±10% отн.
45 мг/м3 ±10 % отн.
5 мг/м3 ±10 % отн.
фенол (СбНбО)
200 мг/м3 ±10 % отн. (0,0083 % об.д.)
ПНГ - воз-
Марка Б по ТУ 6-21-5-82________________
ГТС исп. ГГС-Т, ГГС-КсИМИМ-ГП-89-М-А2, разбавитель ПНГ-воздух марки Б
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||
|
бензол (СбНб) |
от 0 до 50 |
ПНГ - воздух | |||
|
4,75 мг/м3 ±10 % отн. (0,00015 % об.д.) |
25 мг/м3 ±10 % отн. (0,0008 % об.д.) |
47,5 мг/м3 ±5 % отн. (0,0015 % об.д.) | |||
|
бензол (СбНб) |
от 0 до 3500 |
ПНГ - воз дух | |||
|
-— |
47,5 мг/м3 ±10 % отн. (0,0015 % об.д.) |
1750 мг/м3 ±10 % отн. (0,054 % об.д.) |
3325 мг/м3 ±5 % отн. (0,1024 % об.д.) | ||
±4,5 % отн.
Погрешность аттестации
ГОСТ, ТУ, номер по реестру
Марка Б по ТУ 6-21-5-82_________________
ГГС исп. ГТС-Р, ГГС-К с ГСО 10540-2014 бензол - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,005 %), разбавитель ПНГ-воздух марки Б__________
Марка Б по ТУ 6-21-5-82________________
ГТС исп. ГТС-Р, ГГС-К с ГСО 10540-2014 бензол - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,14 %), разбавитель ПНГ-воздух марки Б
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
гексан (СбНи) |
от 0 до 3500 |
ПНГ - воз дух |
Марка Б по ТУ 6-21 -5-82 | ||||
|
285 мг/м3 ±10 % отн. (0,008 % об.д.) |
±4 % отн. |
ГСО 10463-2014 (гексан - воздух) | |||||
|
1750 мг/м3 ±5 % отн. (0,049 % об.д.) |
3325 мг/м3 ±5 % отн. (0,093 % об.д.) |
±(-22,22-Х+4,22) % отн. |
ГСО 10463-2014 (гексан - воздух) | ||||
|
стирол (СвНв) |
от 0 до 100 |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21- 5-82 | |||
|
9,5 мг/м3 ±10 % отн. (0,00022 % об.д.) |
50 мг/м3 ±10 % отн. (0,0012 % об.д.) |
95 мг/м3 ±5 % отн. (0,00219 % об.д.) |
±9 % отн. |
ГГС исп. ГТС-Р, ГГС-КсГСО 10539-2014 стирол - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,005 %), разбавитель ПНГ-воздух марки Б | |||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
толуол (С6Н5СН3) |
от 0 до 500 |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | ||||
|
47,5 мг/м3 ±10% отн. (0,0012 % об.д.) |
250 мг/м3 ±10 % отн. (0,0065 % об.д.) |
475 мг/м3 ±5 % отн. (0,0124 % об.д.) |
±4 % отн. |
ГГС исп. ГГС-Р, ГТС-КсГСО 10540-2014 толуол - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,017 %), разбавитель ПНГ-воздух марки Б | |||
|
толуол (С6Н5СН3) |
от 0 до 2500 |
ПНГ - воз дух |
• |
Марка Б по ТУ 6-21- 5-82 | |||
|
475 мг/м5 ±10 % отн. (0,0124 % об.д.) |
1250 мг/м3 ±10 % отн. (0,0327 % об.д.) |
2375 мг/м3 ±5 % отн. (0,062 % об.д.) |
±4 % отн. |
ГГС исп. ГГС-Р, ГТС-К с ГСО 10540-2014 толуол - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,15 %), разбавитель ПНГ-воздух марки Б | |||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
этанол (С2Н5ОН) |
от 0 до 2500 |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21- 5-82 | |||
|
1250 мг/м3 £10 % отн. (0,065 % об.д.) |
±5 % отн. |
ГСО 10535-2014 (этанол - воздух) | |||||
|
2375 мг/м3 ±7% отн. (0,124 % об.д.) |
±3 % отн. |
ГСО 10535-2014 (этанол - воздух) | |||||
|
циклогексан (С6Н12) |
от 0 до 800 |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21- 5-82 | |||
|
80 мг/м3 ±10% отн. (0,0023 % об.д.) |
400 мг/м3 ±10 % отн. (0,0114% об.д.) |
760 мг/м3 ±5 % отн. (0,0218% об.д.) |
±4,5 % отн. |
ГГС исп. ГТС-Р, ГТС-К с ГСО 10539-2014 циклогексан -воздух (с номинальным значением объемной доли определяемого компонента не менее 0,1 %), разбавитель ПНГ-воздух марки Б | |||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
пары нефти (поверочный компонент - гексан CeHu) |
от 0 до 3500 |
ПНГ - воздух |
Марка Б по ТУ 6-21- 5-82 | ||||
|
1000 мг/м3 ±10 % отн. (0,028 %) |
5700 мг/м3 ±10 % отн. (0,159%) |
10500 мг/м3 ±10% отн. (0,294%) |
±5 % отн. |
ГГС исп. ГТС-Р, ГТС-КсГСО 10463-2014 гексан - воздух, разбавитель ПНГ-воздух марки Б | |||
|
пары авиационного топлива (поверочный компонент - гексан СбНи) |
от 0 до 3500 |
Азот |
Азот газообразный особой чистоты по ГОСТ 9293-74 | ||||
|
2230 мг/м3 ±5 % отн. (0,0623 %) |
±(-22,22-Х+4,22) % отн. |
ГСО 10463-2014 (гексан - азот) | |||||
|
13000 мг/м3 ±5 % отн. (0,363 %) |
±(-1,25'Х+2,125) % отн. |
ГСО 10463-2014 (гексан - азот) | |||||
|
23400 мг/м3 ±7 % отн. (0,653 %) |
±4 % отн. |
ГСО 10541-2014 (гексан - азот) | |||||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
пары авиационного бензина (поверочный компонент - гексан СбНм) |
от 0 до 3500 |
ПНГ - воз дух |
Марка Б по ТУ 6-21- 5-82 | ||||
|
380 мг/м3 ±5 % отн. (0,0106 %) |
2230 мг/м3 ±5 % отн. (0,0623 %) |
±(-22,22-Х+4,22) % отн. |
ГСО 10463-2014 (гексан - воздух) | ||||
|
4040 мг/м3 ±5 % отн. (0,1130%) |
±(-1,25-Х+2,125) % отн. |
ГСО 10463-2014 (гексан - воздух) | |||||
|
пары дизельного топлива (поверочный компонент -гексан СбНи) |
от 0 до 3500 |
Азот |
Азот газообразный особой чистоты по ГОСТ 9293-74 | ||||
|
3100 мг/м3 ±5 % отн. (0,0865 %) |
±(-22,22-Х+4,22) % отн. |
ГСО 10463-2014 (гексан - азот) | |||||
|
17900 мг/м3 ±5 % отн. (0,5 %) |
±(-1,25-Х+2,125) % отн. |
ГСО 10463-2014 (гексан - азот) | |||||
|
32800 мг/м3 ±7 % отн. (0,916%) |
±4 % отн. |
ГСО 10541-2014 (гексан - азот) | |||||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
пары бензина (поверочный компонент - гексан СбН14) |
от 0 до 3500 |
ПНГ - воз дух |
Марка Б по ТУ 6-21-5-82 | ||||
|
500 мг/м3 ±5 % отн. (0,014 %) |
±(-22,22-Х+4,22) % отн. |
ГСО 10463-2014 (гексан - воздух) | |||||
|
8500 мг/м3 ±5 % отн. (0,237 %) |
15300 мг/м3 ±5 % отн. (0,427%) |
±(-1,25-Х+2,125) % отн. |
ГСО 10463-2014 (гексан - воздух) | ||||
|
пары топлива для реактивных двигателей (поверочный компонент - гексан С6Н14) |
от 0 до 3500 |
Азот |
Азот газообразный особой чистоты по ГОСТ 9293-74 | ||||
|
2230 мг/м3 ±5 % отн. (0,0623 %) |
±(-22,22-Х+4,22) % отн. |
ГСО 10463-2014 (гексан - азот) | |||||
|
13000 мг/м3 ±5 % отн. (0,363 %) |
±(-1,25-Х+2,125) % отн. |
ГСО 10463-2014 (гексан - азот) | |||||
|
23400 мг/м3 ±5 % отн. (0,654 %) |
±4 % отн. |
ГСО 10541-2014 (гексан - азот) | |||||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
пары уайт-спирита (поверочный компонент - гексан СбН14) |
от 0 до 3500 |
ПНГ - воздух |
Марка Б по ТУ 6-21 -5-82 | ||||
|
500 мг/м3 ±5 % отн. (0,014 %) |
3100 мг/м3 ±5 % отн. (0,0866 %) |
±(-22,22-Х+4,22) % отн. |
ГСО 10463-2014 (гексан - воздух) | ||||
|
5520 мг/м3 ±5 % отн. (0,154%) |
±(-1,25-Х+2,125) % отн. |
ГСО 10463-2014 (гексан - воздух) | |||||
|
бутилацетат (С6Н12О2) |
от Одо 1000 |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21- 5-82 | |||
|
180 мг/м3 ±10 % отн. (0,00369 %) |
500 мг/м3 ±10 % отн. (0,0104 %) |
900 мг/м3 ±10% отн. (0,0187%) |
±4,0 % отн. |
ГТС исп. ГТС-Р, ГГС-Кс ГСО 10535-2014 бутилацетат - воздух (с номинальным значением объемной доли определяемого компонента в ГС не менее 0,1 %), разбавитель ПНГ-воздух марки Б | |||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
изобутилен (i-C4H8) |
от 0 до 3500 |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21-5-82 | |||
|
77 мг/м3 ±10 % отн. (0,0033 %) |
1750 мг/м3 ±10 % отн. (0,0753 %) |
3270 мг/м3 ±10 % отн. (0,1404 %) |
±4,0 % отн. |
ГГС исп. ГГС-Р, ГГС-Кс ГСО 10539-2014 изобутилен - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,4 %), разбавитель ПНГ-воздух марки Б | |||
|
изопропилбензол (С9Н12) |
от 0 до 500 |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21-5-82 | |||
|
33 мг/м3 ±10% отн. (0,00066 %) |
250 мг/м3 ±10 % отн. (0,0051 %) |
430 мг/м3 ±10 % отн. (0,0086 %) |
±4,5 % отн. |
ГГС исп. ГГС-Р, ГГС-Кс ГСО 10539-2014 изопропилбензол - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,02 %), разбавитель ПНГ-воздух марки Б | |||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
метил-трет-бутиловый эфир (tert-CsHnO) |
от 0 до 3500 |
ПНГ - воз дух |
Марка Б по ТУ 6-21 -5-82 | ||||
|
90 мг/м3 ±10 % отн. (0,00243 %) |
1750 мг/м3 ±10 % отн. (0,0478 %) |
3180 мг/м3 ±10 % отн. (0,0870 %) |
±4,0 % отн. |
ГГС исп. ГТС-Р, ГГС-К с ГСО 10535-2014 метил-трет-бутиловый эфир - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,2 %), разбавитель ПНГ-воздух марки Б | |||
|
н-пентан (С5Н12) |
от 0 до 3500 |
ПНГ - воз дух |
• |
Марка Б по ТУ 6-21-5-82 | |||
|
250 мг/м3 ±10 % отн. (0,0083 %) |
1750 мг/м3 ±10 % отн. (0,0585 %) |
3040 мг/м3 ±10% отн. (0,1015 %) |
±4,5 % отн. |
ГГС исп. ГТС-Р, ГГС-К с ГСО 10541-2014 н-пентан - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,25 %), разбавитель ПНГ-воздух марки Б | |||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
н-гептан (С7Н16) |
от 0 до 3500 |
ПНГ - воз дух |
- |
Марка Б по ТУ 6-21 -5-82 | |||
|
250 мг/м3 ±10 % отн. (0,006 %) |
1750 мг/м3 ±10 % отн. (0,0421 %) |
3040 мг/м3 ±10% отн. (0,0731 %) |
±4,5 % отн. |
ГГС исп. ГГС-Р, ГГС-КсГСО 10541-2014 н-гептан - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,2 %), разбавитель ПНГ-воздух марки Б | |||
|
пропанол (С3Н7ОН) |
от Одо 100 |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21 -5-82 | |||
|
8,2 мг/м3 ±10 % отн. (0,000328 %) |
50 мг/м3 ±10 % отн. (0,002 %) |
90 мг/м3 ±10 % отн. (0,0036 %) |
±4,0 % отн. |
ГТС исп. ГГС-Р, ГГС-КсГСО 10534-2014 пропанол - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,01 %), разбавитель ПНГ-воздух марки Б | |||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
пропилен (СзНб) |
от 0 до 3500 |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21- 5-82 | |||
|
87 мг/м3 ±10 % отн. (0,0495 %) |
1750 мг/м3 ±10 % отн. (0,1002 %) |
3040 мг/м3 ±10 % отн. (0,1741 %) |
±4,5 % отн. |
ГГС исп. ГГС-Р, ГТС-К с ГСО 10541-2014 пропилен - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,4 %), разбавитель ПНГ-воздух марки Б | |||
|
1,3-бутадиен (С4Нб) |
от 0 до 500 |
ПНГ - воздух |
- |
Марка Б по ТУ 6-21- 5-82 | |||
|
76 мг/м3 ±10 % отн. (0,00342 %) |
250 мг/м3 ±10 % отн. (0,0111%) |
430 мг/м3 ±10 % отн. (0,0192 %) |
±4,5 % отн. |
ГГС исп. ГГС-Р, ГТС-К с ГСО 10539-2014 1,3-бутадиен - воздух (с номинальным значением объемной доли определяемого компонента не менее 0,05 %), разбавитель ПНГ-воздух марки Б | |||
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента, мг/м3 |
Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения |
Погрешность аттестации |
ГОСТ, ТУ, номер по реестру | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Примечания:
| |||||||
Таблица А.2 - Значения коэффициентов пересчета на поверочный компонент для датчиков-газоанализаторов ДАФ-М определяемые компоненты - пары нефти и нефтепродуктов
|
Определяемый компонент |
Значения коэффициентов пересчета на поверочный компонент к |
|
Пары дизельного топлива |
0,1 |
|
Пары бензина |
0,21 |
|
Пары топлива для реактивных двигателей |
0,14 |
|
Пары авиационного топлива |
0,13 |
|
Пары авиационного бензина |
0,78 |
|
Пары уайт-спирита |
0,59 |
|
Пары нефти |
0,3 |
|
Примечание - Значения коэффициентов пересчета определены при проведении испытаний в целях утверждения типа. | |
Приложение Б
(обязательное)
Основные метрологические характеристики газоанализаторов
Таблица Б.1 - Основные метрологические характеристики газоанализаторов
|
Определяемый компонент |
Диапазон измерений (диапазон показаний) массовой концентрации определяемого компонента, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3 |
Пределы допускаемой основной погрешности | |
|
абсолютной, мг/м3 |
относительной, % | |||
|
ацетон (СзНбО) |
от 0 до 2500 (от 0 до 4000) |
от 0 до 200 включ. св. 200 до 2500 |
±30 |
±15 |
|
фенол (СбНвО) |
от 0 до 50 (от 0 до 50) |
от 0 до 5 включ. св. 5 до 50 |
±1 |
±20 |
|
бензол (СбНб) |
от 0 до 50 (от Одо 100) |
от 0 до 5 включ. св. 5 до 50 |
±1 |
±20 |
|
бензол (СбНб) |
от 0 до 3500 (от 0 до 4000) |
от 0 до 50 включ. св. 50 до 3500 |
±10 |
±20 |
|
гексан (СбНи) |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
стирол (СвНв) |
от Одо 100 (от 0 до 100) |
от 0 до 10 включ. св. 10 до 100 |
±2 |
±20 |
|
толуол (СбН5СНз) |
от 0 до 500 (от Одо 1000) |
от 0 до 50 включ. св. 50 до 500 |
±7,5 |
±15 |
|
толуол (СбН5СНз) |
от 0 до 2500 (от 0 до 4000) |
от 0 до 500 включ. св. 500 до 2500 |
±75 |
±15 |
|
этанол (С2Н5ОН) |
от 0 до 2500 (от 0 до 4000) |
от 0 до 1000 включ. св. 1000 до 2500 |
±150 |
±15 |
|
циклогексан (СбН12) |
от 0 до 800 (от 0 до 800) |
от 0 до 80 включ. св. 80 до 800 |
±12 |
±15 |
|
пары нефти |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
пары авиационного топлива |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
пары авиационного бензина |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
пары дизельного топлива |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
пары бензина |
от 0 до 3500 (от 0 до 4000) |
от 0 до 100 включ. св. 100 до 3500 |
±25 ±(25+0,15-(Свх-100)) |
- |
|
пары топлива для реактивных двигателей |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
Определяемый компонент |
Диапазон измерений (диапазон показаний) массовой концентрации определяемого компонента, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3 |
Пределы допускаемой основной погрешности | |
|
абсолютной, мг/м3 |
относительной, % | |||
|
пары |
от 0 до 3500 |
от 0 до 300 включ. |
±45 |
- |
|
уайт-спирита |
(от 0 до 4000) |
св. 300 до 3500 |
- |
±15 |
|
бутилацетат |
от Одо 1000 |
от 0 до 200 включ. |
±30 |
- |
|
(СбНпОз) |
(от 0 до 2000) |
св. 200 до 1000 |
- |
±15 |
|
изобутилен |
от 0 до 3500 |
от 0 до 100 включ. |
±15 |
- |
|
(i-C4H8) |
(от 0 до 4000) |
св. 100 до 3500 |
- |
±15 |
|
изопропилбензол |
от 0 до 500 |
от 0 до 50 включ. |
±10 |
- |
|
(С9Н12) |
(от Одо 1000) |
св. 50 до 500 |
- |
±20 |
|
метил-трет- |
от 0 до 3500 |
от 0 до 100 включ. |
±15 |
- |
|
бутиловый эфир (tert-CsHuO) |
(от 0 до 4000) |
св. 100 до 3500 |
- |
±15 |
|
н-пентан (С5Н12) |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
н-гептан (С7Н16) |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
пропанол |
от 0 до 100 |
от 0 до 10 включ. |
±2,5 |
- |
|
(С3Н7ОН) |
(от Одо 100) |
св. 10 до 100 |
- |
±25 |
|
пропилен (СзНб) |
от 0 до 3500 (от 0 до 4000) |
от 0 до 100 включ. св. 100 до 3500 |
±15 |
±15 |
|
1,3-бутадиен |
от 0 до 500 |
от 0 до 100 включ. |
±20 |
- |
|
(С4Н6) |
(от 0 до 1000) |
св. 100 до 500 |
- |
±20 |
Примечания:
1 Поверочный компонент для определяемых компонентов пары нефти, авиационного
топлива, авиационного бензина, дизельного топлива, бензина, топлива для реактивных двигателей, уайт-спирита - гексан (СбНи).
-
2 Диапазон показаний по выходному сигналу постоянного тока совпадает с диапазоном измерений.
-
3 Цена единицы младшего разряда индикации массовой концентрации определяемого компонента:
- 0,1 мг/м3 в диапазоне показаний от 0 до 99,9 мг/м3;
-1,0 мг/м3 в диапазоне показаний св. 100 мг/м3.
-
4 Погрешность нормирована для нормальных условий измерений.
Приложение В
(рекомендуемое) Форма протокола поверки
Протокол поверки
№_________________от_____________
(тип СИ)
|
Наименование средства измерений, тип | |
|
Регистрационный номер в Федеральном информационном фонде | |
|
Заводской, Серийный, инвентарный или номенклатурный номер (если имеется информация) | |
|
Изготовитель | |
|
Год выпуска | |
|
Заказчик (наименование и юридический адрес) | |
|
Серия и номер знака предыдущей поверки Дата предыдущей поверки | |
|
Адрес места выполнения поверки (если поверка выполняется на территории Заказчика) |
Вид поверки_____________________первичная / периодическая_________________________________
Методика поверки__________________________________________________________________
Средства поверки;
|
Наименование, тип и регистрационные номера эталона, СИ, СО в Федеральном информационном фонде |
Метрологические характеристики |
Условия поверки:
|
Параметры |
Требования НД |
Измеренные значения |
|
Температура окружающего воздуха, °C | ||
|
Относительная влажность воздуха, % | ||
|
Атмосферное давление, кПа |
-
1 Внешний осмотр_____________________________________________________________________
-
2 Опробование___________________________________________________________________________
-
3 Проверка ПО________________________________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО | |
|
Номер версии (идентификационный номер) ПО | |
|
Цифровой идентификатор ПО |
Определение метрологических характеристик газоанализатора
Определение основной погрешности
|
Номер ГС (точка поверки) |
Состав ГС |
Действительное значение содержания определяемого компонента в i-ой ГС, массовая концентрация, мг/м3 |
Измеренное значение содержания определяе-мого компонента при подаче i-ой ГС, массовая концентрация, мг/м3 |
Значение основной погрешности, полученное при поверке | |
|
абсолютной, массовая концентрация, мг/м3 |
относительной, % | ||||
Определение вариации показаний_________________________________________________
Заключение: СИ соответствует (не соответствует) предъявляемым требованиям и признано годным (не годным) к применению.
На основании результатов поверки выдано (по заявлению владельца СИ):
Свидетельство о поверке №____________________________________________от__________________
Извещение о непригодности №________________________________________от_________________
Поверку произвел_____________________________________________________________________
ФИО Подпись Дата
28
> - Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:
-номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
Значение коэффициента пересчета определено при проведении испытаний в целях утверждения типа для паров нефти и нефтепродуктов и указано в таблице А.2 Приложения А.
