Сведения о средстве измерений: 73509-18 Трансформаторы напряжения

Номер по Госреестру СИ: 73509-18
73509-18 Трансформаторы напряжения
(НКФ-110-57 У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57 У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529911
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-110-57 У1, Без модификации, -,

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.

На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.

Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 34
Кол-во средств измерений - 24
Кол-во владельцев - 4
Усредненный год выпуска СИ - 1983
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2418 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Мраморная

№3175 от 2022.12.15 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2655 от 2018.12.14 Об утверждении типов средств измерений

№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57 У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Запорожский завод высоковольтной аппаратуры

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
12491-90

 Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		4 года
2793-71
01.09.1976
 Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-1У1 (ТФНД-110М, ТФНД-110-II)
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		4 года
65291-16

 Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
8 лет
68554-17

 Трансформаторы тока, ТФКН
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
4 года
68570-17

 Трансформаторы тока, ТВ
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
4 года
68573-17

 Трансформаторы тока, ТФНД-220 IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
4 года
68574-17

 Трансформаторы тока, ТФРМ
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
4 года
68578-17

 Трансформаторы тока, ТФЗМ-220Б-III
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
4 года
68648-17

 Трансформаторы тока, ТФНД-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
4 года
69721-17

 Трансформаторы тока, ТФЗМ 110Б
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
4 года
71240-18

 Трансформаторы тока, ТФКН-330
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
71491-18

 Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
71584-18

 Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
71780-18

 Трансформаторы напряжения, НКФ-110
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
71785-18

 Трансформаторы тока, ТФНКД-500
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
71955-18

 Трансформаторы тока, ТФНД
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
73519-18

 Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
73509-18

 Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
73059-18

 Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
73056-18

 Трансформаторы тока, ТФЗМ 500Б-IXЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
74133-19

 Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
74031-19

 Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
74868-19

 Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
75136-19

 Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
74031-19

 Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
75878-19

 Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
75797-19

 Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
76303-19

 Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
76302-19

 Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
76103-19

 Трансформаторы напряжения, НКФ-220-58ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
76770-19

 Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
77922-20

 Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
77987-20

 Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
78217-20

 Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		4 года
82163-21

 Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		8 лет
82162-21

 Трансформаторы напряжения, НКФ-220-58 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		8 лет
83460-21

 Трансформаторы тока, ТФЗМ 35Б-I
Запорожский завод высоковольтной аппаратуры (УКРАИНА ) 		ОТ
МП 		8 лет
Отчет - MI_20 Модификации типов средств измерений и их количество

Отчет позволяет получить информацию по модификациям СИ утвержденных типов:

  • наименования модификаций в зависимости от типа СИ;
  • количество СИ каждой из модификаций;
  • долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ-110-57 У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ЭТЦ "ТЕХАУДИТ"
(RA.RU.311598)
  • НКФ-110-57 У1
    		•  16 0 16 0 16 0 16
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)    		 РСТ
  • -
    		•  3 0 0 0 3 0 0
    ООО "НПК"
    (RA.RU.313336)
  • НКФ-110-57 У1
    		•  7 0 7 0 7 0 7
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Без модификации
    		•  5 0 5 0 3 0 3
    ООО"ИИК "УЭНКО"
    (RA.RU.311318)
  • НКФ-110-57 У1
    		•  6 3 0 6 0 6 0 6

    Стоимость поверки Трансформаторы напряжения (НКФ-110-57 У1)

    Организация, регион Стоимость, руб Средняя стоимость
    ООО "ПРОМЭНЕРГОСТАНДАРТ"
    Краснодарский край     		5500 5500

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110-57 У1

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    «Запорожский завод высоковольтной аппаратуры» (ЗЗВА), Украина (изготовлены в 1980-1985 гг .)
    Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13

    Заявитель


    Общество с ограниченной ответственностью «АйТи Энерджи Сервис»
    (ООО «АйТи Энерджи Сервис»)
    ИНН 7729403949
    Адрес: 109074, г. Москва, Китайгородский пр-д, д.7 стр.5
    Телефон: +7 (495) 627-30-01
    Web-сайт: www.it-energy.ru
    E-mail: office@it-energy.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

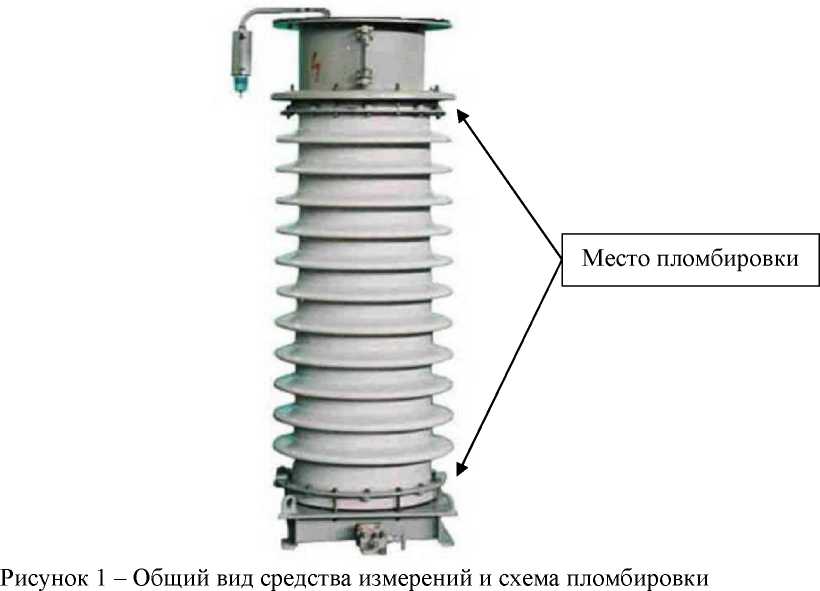

    Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы напряжения (НКФ-110-57 У1), http://oei-analitika.ru

    от несанкционированного доступа


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    (заводские номера: 5099, 5070, 5364, 5296, 5054, 13911, 13897, 14113, 19381, 19373, 19271, 24043, 22420, 24125, 27562, 27183, 1514, 1438, 1401, 28479, 19261, 18953, 18805, 22203, 22349, 22050, 11133, 5324, 5192, 5308, 11150, 15703, 16318, 16317, 22199, 22367, 22356)

    НКФ-110-57 У1

    37 шт.

    Паспорт

    -

    37 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки и1ном5 кВ

    110/V3

    Номинальное напряжение вторичной обмотки и2ном5 В

    100/^3

    Номинальная частота, Гц

    50

    Класс точности основной вторичной обмотки

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
