Сведения о средстве измерений: 76303-19 Трансформаторы тока

Номер по Госреестру СИ: 76303-19
76303-19 Трансформаторы тока
(ТФНД-220-IV)

Назначение средства измерений:
Трансформаторы тока ТФНД-220-IV (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.

сертификация программного обеспечения

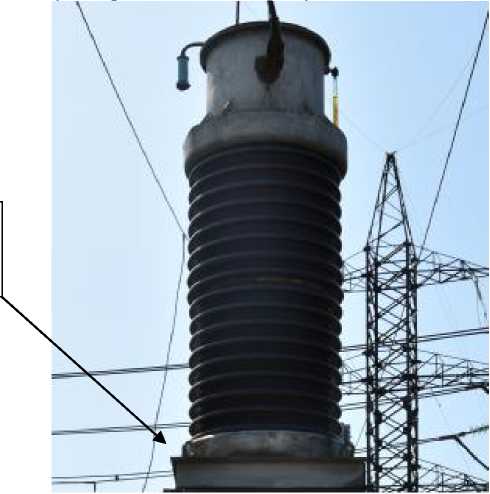

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 08.11.2019
Срок свидетельства -
Номер записи - 173538
ID в реестре СИ - 816298
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФНД-220-IV,

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Трансформаторы тока (ТФНД-220-IV)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Запорожский завод высоковольтной аппаратуры

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
12491-90

Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
2793-71

Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-IУ1 (ТФНД-110М, ТФНД-110-II)
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
65291-16

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
8 лет
68554-17

Трансформаторы тока, ТФКН
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68570-17

Трансформаторы тока, ТВ
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68573-17

Трансформаторы тока, ТФНД-220 IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68574-17

Трансформаторы тока, ТФРМ
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68578-17

Трансформаторы тока, ТФЗМ-220Б-III
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68648-17

Трансформаторы тока, ТФНД-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
69721-17

Трансформаторы тока, ТФЗМ 110Б
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
71240-18

Трансформаторы тока, ТФКН-330
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71491-18

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71584-18

Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71780-18

Трансформаторы напряжения, НКФ-110
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71785-18

Трансформаторы тока, ТФНКД-500
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71955-18

Трансформаторы тока, ТФНД
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73519-18

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73509-18

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73059-18

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73056-18

Трансформаторы тока, ТФЗМ 500Б-IXЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74133-19

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74031-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74868-19

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75136-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74031-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
75878-19

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75797-19

Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76303-19

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76302-19

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76103-19

Трансформаторы напряжения, НКФ-220-58ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76770-19

Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
77922-20

Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
77987-20

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
78217-20

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
82163-21

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет
82162-21

Трансформаторы напряжения, НКФ-220-58 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет
83460-21

Трансформаторы тока, ТФЗМ 35Б-I
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы тока (ТФНД-220-IV)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НПК"
(РОСС RU.0001.310072)
  • 19 0 0 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • ТФНД-220-IV
  • 13 0 13 0 13 0 13

    Стоимость поверки Трансформаторы тока (ТФНД-220-IV)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ УРАЛТЕСТ
    Свердловская область
    17651 17651

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока

    ТФНД-220-IV

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • - прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);

    • - магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке, и (или) в паспорт.


    Изготовитель


    Запорожский завод высоковольтной аппаратуры, Украина (изготовлены с 1969 по 1980 гг.)
    Адрес: Украина, г. Запорожье, Днепропетровское шоссе, д. 13

    Заявитель


    Общество с ограниченной ответственностью «РусЭнергоПром»
    (ООО «РусЭнергоПром»)
    ИНН 7725766980
    Адрес: 117218, г. Москва, ул. Черёмушкинская Б., д. 25, строение 97, этаж 3, комн. 309

    Испытательный центр


    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока выполнены в виде опорной конструкции. В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. Первичная обмотка трансформаторов имеет несколько секций, соединяемых перемычками.

    Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления.

    Выводы вторичных обмоток расположены в нижней части корпуса трансформатора, закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи и подключены к клеммам, размещенным в контактной коробке на корпусе трансформатора.

    Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем.

    Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа представлен на рисунке 1.

    Место пломбирования

    Внешний вид. Трансформаторы тока (ТФНД-220-IV), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов с обозначением места пломбирования


    Таблица 3 - Комплектность трансформаторов

    Наименование изделия

    Количество

    Трансформатор тока ТФНД-220-IV, зав. №№ 217, 204, 221, 629, 200,

    466, 6059, 474, 202, 205, 195, 467, 461, 465, 2274, 1088, 5432, 5446, 463

    19 шт.

    Паспорт

    19 экз.


    Таблица 1 - Метрологические характеристики трансформаторов

    Характеристика

    Значение

    Номинальный первичный ток 11ном, А

    500 - 1000 - 2000

    Номинальный вторичный ток 12ном, А

    1

    Число вторичных обмоток

    4

    Номинальное напряжение ином, кВ

    220

    Наибольшее рабочее напряжение, кВ

    252

    Класс точности:

    - обмотки для измерений

    0,5

    - обмоток для защиты

    5P

    Номинальная вторичная нагрузка 52ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В •А:

    - обмотки для измерений

    30

    - обмоток для защиты

    30; 30; 30

    Номинальная предельная кратность вторичных

    25; 25; 20

    обмоток для защиты, Кном

    Номинальная частота переменного тока, Гц

    50

    Таблица 2 - Технические характеристики трансформаторов

    Характеристика

    Значение

    Габаритные размеры, (длинахширинахвысота), мм, не более

    3230x1135x1135

    Масса, кг, не более

    2600

    Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

    У1 (от -35 до +35)


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
