Сведения о средстве измерений: 71955-18 Трансформаторы тока

Номер по Госреестру СИ: 71955-18
71955-18 Трансформаторы тока
(ТФНД)

Назначение средства измерений:
Трансформаторы тока ТФНД (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

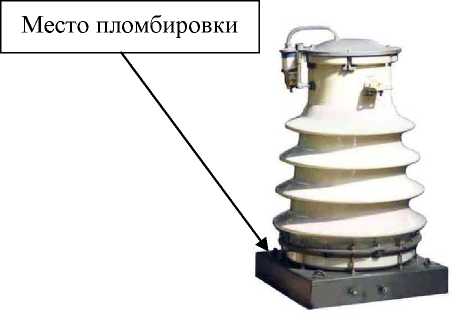

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

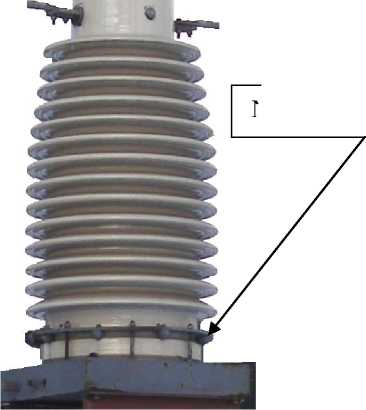

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397464
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФНД-35М, ТФНД-35, ТФНД-110М-Ⅱ, Без модификации,

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 14
Выдано извещений - 1
Кол-во периодических поверок - 11
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1978
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1599 от 2018.07.27 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (ТФНД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Запорожский завод высоковольтной аппаратуры

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
12491-90

Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
2793-71
01.09.1976
Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-1У1 (ТФНД-110М, ТФНД-110-II)
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
65291-16

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
8 лет
68554-17

Трансформаторы тока, ТФКН
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68570-17

Трансформаторы тока, ТВ
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68573-17

Трансформаторы тока, ТФНД-220 IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68574-17

Трансформаторы тока, ТФРМ
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68578-17

Трансформаторы тока, ТФЗМ-220Б-III
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68648-17

Трансформаторы тока, ТФНД-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
69721-17

Трансформаторы тока, ТФЗМ 110Б
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
71240-18

Трансформаторы тока, ТФКН-330
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71491-18

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71584-18

Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71780-18

Трансформаторы напряжения, НКФ-110
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71785-18

Трансформаторы тока, ТФНКД-500
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71955-18

Трансформаторы тока, ТФНД
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73519-18

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73509-18

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73059-18

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73056-18

Трансформаторы тока, ТФЗМ 500Б-IXЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74133-19

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74031-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74868-19

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75136-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74031-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75878-19

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75797-19

Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76303-19

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76302-19

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76103-19

Трансформаторы напряжения, НКФ-220-58ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76770-19

Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
77922-20

Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
77987-20

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
78217-20

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
82163-21

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет
82162-21

Трансформаторы напряжения, НКФ-220-58 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет
83460-21

Трансформаторы тока, ТФЗМ 35Б-I
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы тока (ТФНД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРТЕСТ"
(RA.RU.311723)
  • ТФНД-110М-Ⅱ
  • 2 0 2 1 2 0 2
    Горьковская железная дорога - филиал ОАО "РЖД"
    (RA.RU.310555)
  • 3 0 0 0 0 0 0
    ДЦМ Ю-ВОСТ ЖД ОАО «РЖД»
    (RA.RU.310555)
  • ТФНД-35
  • 5 5 0 5 0 5 0 5
    ООО"ИИК "УЭНКО"
    (RA.RU.311318)
  • ТФНД-35М
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • 2 0 2 0 2 0 2

    Стоимость поверки Трансформаторы тока (ТФНД)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • -  приборы  сравнения КНТ-03  (регистрационный  номер  в  Федеральном

    информационном фонде 24719-03);

    • -  магазины  нагрузок МР 3027  (регистрационный  номер  в  Федеральном

    информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    Запорожский завод высоковольтной аппаратуры, Украина
    Адрес: 69069 , г. Запорожье, Днепропетровское шоссе, 13

    Заявитель


    Общество    с    ограниченной    ответственностью    "Инженерный    центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
    Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
    Адрес: 117418, г. Москва, Нахимовский проспект д. 31
    Телефон (факс): +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
    E-mail: info@rostest.ru

    Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. Роль внешней изоляции выполняет опорная фарфоровая покрышка, заполненная внутри трансформаторным маслом.

    Трансформаторы изготовлены в исполнениях ТФНД-35М, ТФНД-110М, ТФНД-110М-П, отличающихся друг от друга номинальным напряжением, номинальной силой первичного и вторичного токов, значениями номинальной вторичной нагрузки.

    Общий вид трансформаторов тока и схема пломбировки от несанкционированного

    доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы тока (ТФНД), http://oei-analitika.ru
    Внешний вид. Трансформаторы тока (ТФНД), http://oei-analitika.ru
    Внешний вид. Трансформаторы тока (ТФНД), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

    Место пломбировки

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока (заводские номера: 1769, 1779, 2024, 2048)

    ТФНД-35М

    4 шт.

    Трансформатор тока (заводские номера: 12632, 12925)

    ТФНД-110М

    2 шт.

    Трансформатор тока (заводские номера: 5015)

    ТФНД-110М-11

    1 шт.

    Трансформатор тока ТФНД-35М. Паспорт

    -

    4 экз.

    Трансформатор тока ТФНД-110М. Паспорт

    -

    2 экз.

    Трансформатор тока ТФНД-110M-П. Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Исполнение трансформатора

    ТФНД-35М

    ТФНД-110М

    ТФНД-110М-П

    Заводской номер

    1769, 1779, 2024,

    2048

    12632, 12925

    5015

    Номинальное напряжение, кВ

    35

    110

    110

    Номинальный первичный ток, А

    100

    300

    1000

    Номинальный вторичный ток, А

    5

    5

    5

    Класс точности вторичных обмоток для измерений и учета

    0,5

    0,5

    0,5

    Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8

    30

    30

    20

    Номинальная частота, Гц

    50

    50

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
