Сведения о средстве измерений: 68570-17 Трансформаторы тока

Номер по Госреестру СИ: 68570-17
68570-17 Трансформаторы тока
(ТВ)

Назначение средства измерений:
Трансформаторы тока ТВ (далее - трансформаторы тока) изготовлены в период с 1980 г. по 2005 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

сертификация программного обеспечения

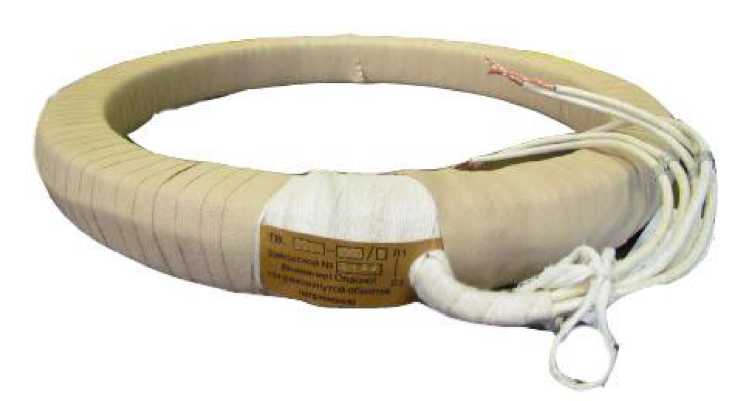

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 160237
ID в реестре СИ - 382637
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

ТВ-110-I-5 ХЛ2, ТВ-110-1-5,

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
