Сведения о средстве измерений: 71785-18 Трансформаторы тока

Номер по Госреестру СИ: 71785-18
71785-18 Трансформаторы тока
(ТФНКД-500)

Назначение средства измерений:
Трансформаторы тока ТФНКД-500 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения

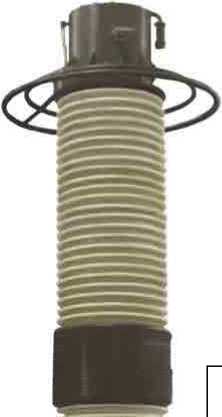

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

Общие сведения

Дата публикации - 10.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397304
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФНКД-500,

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Трансформаторы тока (ТФНКД-500)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Запорожский завод высоковольтной аппаратуры

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
12491-90

Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
2793-71
01.09.1976
Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-1У1 (ТФНД-110М, ТФНД-110-II)
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
65291-16

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
8 лет
68554-17

Трансформаторы тока, ТФКН
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68570-17

Трансформаторы тока, ТВ
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68573-17

Трансформаторы тока, ТФНД-220 IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68574-17

Трансформаторы тока, ТФРМ
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68578-17

Трансформаторы тока, ТФЗМ-220Б-III
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68648-17

Трансформаторы тока, ТФНД-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
69721-17

Трансформаторы тока, ТФЗМ 110Б
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
71240-18

Трансформаторы тока, ТФКН-330
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71491-18

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71584-18

Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71780-18

Трансформаторы напряжения, НКФ-110
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71785-18

Трансформаторы тока, ТФНКД-500
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71955-18

Трансформаторы тока, ТФНД
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73519-18

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73509-18

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73059-18

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73056-18

Трансформаторы тока, ТФЗМ 500Б-IXЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74133-19

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74031-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74868-19

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75136-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74031-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75878-19

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75797-19

Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76303-19

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76302-19

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76103-19

Трансформаторы напряжения, НКФ-220-58ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76770-19

Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
77922-20

Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
77987-20

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
78217-20

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
82163-21

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет
82162-21

Трансформаторы напряжения, НКФ-220-58 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет
83460-21

Трансформаторы тока, ТФЗМ 35Б-I
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Кто поверяет Трансформаторы тока (ТФНКД-500)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • ТФНКД-500
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ТФНКД-500
  • 1 0 1 0 1 0 1

    Стоимость поверки Трансформаторы тока (ТФНКД-500)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока ТФНКД-500

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • -  приборы  сравнения КНТ-03   (регистрационный  номер  в  Федеральном

    информационном фонде 24719-03);

    • -  магазины  нагрузок  МР 3027  (регистрационный  номер  в  Федеральном

    информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель

    Запорожский завод высоковольтной аппаратуры, Украина
    Адрес: Украина, 69069 , г. Запорожье, Днепропетровское шоссе, 13

    Заявитель


    Общество    с    ограниченной    ответственностью    «Инженерный    центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
    Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон (факс): +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
    E-mail: info@rostest.ru

    Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

    Общий вид трансформаторов тока и схема пломбировки от несанкционированного

    доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы тока (ТФНКД-500), http://oei-analitika.ru

    Место пломбировки

    Внешний вид. Трансформаторы тока (ТФНКД-500), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока (заводские номера: 378, 24)

    ТФНКД-500

    2 шт.

    Трансформатор тока ТФНКД-500. Паспорт

    -

    2 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    500

    Номинальный первичный ток, А

    500; 1000; 2000

    Номинальный вторичный ток, А

    1

    Класс точности вторичных обмоток для измерений и учета

    0,5

    Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8

    30

    Номинальная частота, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
