Сведения о средстве измерений: 74133-19 Трансформаторы напряжения

Номер по Госреестру СИ: 74133-19
74133-19 Трансформаторы напряжения
(НКФ-330-73У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-330-73У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения

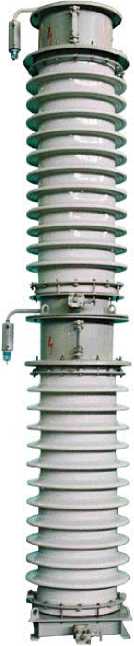

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 2

Общие сведения

Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 536990
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_12 Проверить как часто используются эталоны (по всем аккредитованным организациям)

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№275 от 2019.02.20 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-330-73У1)
