Сведения о средстве измерений: 68648-17 Трансформаторы тока

Номер по Госреестру СИ: 68648-17
68648-17 Трансформаторы тока
(ТФНД-220)

Назначение средства измерений:
Трансформаторы тока ТФНД-220 (далее - трансформаторы тока) изготовлены в 1963 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

сертификация программного обеспечения

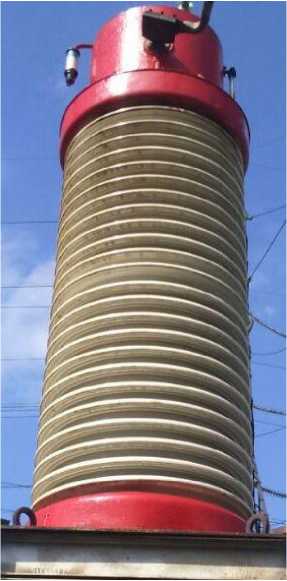

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 160326
ID в реестре СИ - 382726
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

нет,

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1978
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1921 от 2017.09.12 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (ТФНД-220)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Запорожский завод высоковольтной аппаратуры

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
12491-90

Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
2793-71

Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-IУ1 (ТФНД-110М, ТФНД-110-II)
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
65291-16

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
8 лет
68554-17

Трансформаторы тока, ТФКН
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68570-17

Трансформаторы тока, ТВ
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68573-17

Трансформаторы тока, ТФНД-220 IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68574-17

Трансформаторы тока, ТФРМ
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68578-17

Трансформаторы тока, ТФЗМ-220Б-III
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
68648-17

Трансформаторы тока, ТФНД-220
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
69721-17

Трансформаторы тока, ТФЗМ 110Б
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
4 года
71240-18

Трансформаторы тока, ТФКН-330
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71491-18

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71584-18

Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71780-18

Трансформаторы напряжения, НКФ-110
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71785-18

Трансформаторы тока, ТФНКД-500
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
71955-18

Трансформаторы тока, ТФНД
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73519-18

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73509-18

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73059-18

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
73056-18

Трансформаторы тока, ТФЗМ 500Б-IXЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74133-19

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74031-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74868-19

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75136-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
74031-19

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
4 года
75878-19

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
75797-19

Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76303-19

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76302-19

Трансформаторы тока, ТФНД-220-IV
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76103-19

Трансформаторы напряжения, НКФ-220-58ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
76770-19

Трансформаторы напряжения, НКФ-110-57У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
77922-20

Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
77987-20

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
78217-20

Трансформаторы напряжения, НКФ-220-58У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
4 года
82163-21

Трансформаторы напряжения, НКФ-110-57 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет
82162-21

Трансформаторы напряжения, НКФ-220-58 У1
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет
83460-21

Трансформаторы тока, ТФЗМ 35Б-I
Запорожский завод высоковольтной аппаратуры (УКРАИНА )
ОТ
МП
8 лет

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы тока (ТФНД-220)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "УК СТС"
(RA.RU.312198)
  • нет
  • 2 0 2 0 0 0 0

    Стоимость поверки Трансформаторы тока (ТФНД-220)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-220

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

    • - трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • - приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель

    «Запорожский завод высоковольтной аппаратуры» (ЗЗВА) (изготовлены в 1963 г.) Адрес: Украина, г. Запорожье, Днепропетровское шоссе, 13

    Заявитель

    Общество    с    ограниченной    ответственностью    «Инженерный    центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
    Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект д.31
    Телефон: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
    E-mail: info@rostest.ru

    Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

    Общий вид трансформаторов тока приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТФНД-220), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов тока

    Программное обеспечение отсутствует.


    Таблица 2 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТФНД-220

    3 шт.

    Паспорт ТФНД-220

    -

    3 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Заводской номер

    4193, 4192, 4137

    Номинальное напряжение, кВ

    220

    Наибольшее рабочее напряжение, кВ

    245

    Номинальный первичный ток, А

    2000

    Номинальный вторичный ток, А

    1

    Номинальная частота, Гц

    50

    Класс точности вторичных обмоток для измерений и учета

    0,5

    Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8

    30


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
