Сведения о средстве измерений: 76770-19 Трансформаторы напряжения

Номер по Госреестру СИ: 76770-19
76770-19 Трансформаторы напряжения
(НКФ-110-57У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения

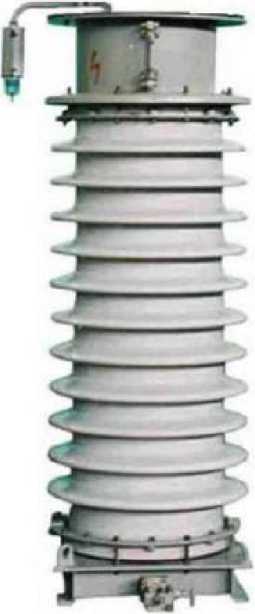

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 05.01.2020
Срок свидетельства -
Номер записи - 175091
ID в реестре СИ - 952828
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-110-57 У1; 110000:√3 В/100:√3 В; 400 ВА; КТ 0,5,

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
