Номер по Госреестру СИ: 68573-17
68573-17 Трансформаторы тока
(ТФНД-220 IV)
Назначение средства измерений:
Трансформаторы тока ТФНД-220 IV (далее - трансформаторы тока) изготовлены в период с 1969 г. по 1980 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи -
ID в реестре СИ - 382640
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1898 от 2017.09.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТФНД-220 IV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12491-90 |
Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
2793-71 01.09.1976 |
Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-1У1 (ТФНД-110М, ТФНД-110-II) Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
65291-16 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
8 лет |
|
68554-17 |
Трансформаторы тока, ТФКН Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68570-17 |
Трансформаторы тока, ТВ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68573-17 |
Трансформаторы тока, ТФНД-220 IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68574-17 |
Трансформаторы тока, ТФРМ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68578-17 |
Трансформаторы тока, ТФЗМ-220Б-III Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68648-17 |
Трансформаторы тока, ТФНД-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
69721-17 |
Трансформаторы тока, ТФЗМ 110Б Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
71240-18 |
Трансформаторы тока, ТФКН-330 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71491-18 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71584-18 |
Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71780-18 |
Трансформаторы напряжения, НКФ-110 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71785-18 |
Трансформаторы тока, ТФНКД-500 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71955-18 |
Трансформаторы тока, ТФНД Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73519-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73509-18 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73059-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73056-18 |
Трансформаторы тока, ТФЗМ 500Б-IXЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74133-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74868-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75136-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75878-19 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75797-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76303-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76302-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76103-19 |
Трансформаторы напряжения, НКФ-220-58ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76770-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77922-20 |
Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77987-20 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
78217-20 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
82163-21 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
82162-21 |
Трансформаторы напряжения, НКФ-220-58 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
83460-21 |
Трансформаторы тока, ТФЗМ 35Б-I Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Трансформаторы тока (ТФНД-220 IV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ТФНД-220 IV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
5000 | 5000 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-220 IV
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Запорожский завод высоковольтной аппаратуры» (ЗЗВА), Украина
(изготовлены в период с 1969 г. по 1980 г.)
Адрес: Украина, 69069, г. Запорожье, Днепропетровское шоссе, 13
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки. На основании находится табличка технических данных, узел заземления.
Выводы вторичной обмотки расположены в нижней части корпуса трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Основание трансформатора представляет собой металлический сварной цоколь, имеющий болт заземления.

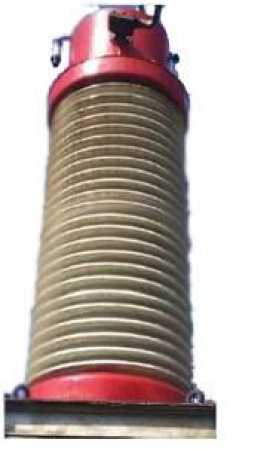

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
аблица 2 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФНД-220 IV |
3 шт. |
|
Паспорт ТФНД-220 IV |
- |
3 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Заводской номер |
489, 276, 268 |
|
Номинальное напряжение, кВ |
220 |
|
Наибольшее рабочее напряжение, кВ |
245 |
|
Номинальный первичный ток 11ном., А |
2000 |
|
Номинальный вторичный ток 12ном., А |
1 |
|
Класс точности обмоток для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
|
Номинальная частота £ном., Гц |
50 |
