Номер по Госреестру СИ: 69721-17
69721-17 Трансформаторы тока
(ТФЗМ 110Б)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б (далее - трансформаторы тока), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.04.2024
Срок свидетельства -
Номер записи - 161475
ID в реестре СИ - 383875
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ТФЗМ 110Б-I У1, ТФЗМ 110Б, мод. ТФЗМ 110Б-IVУ1,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№651 от 2022.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2786 от 2017.12.11 Об утверждении типов средств измерений
№1737 от 2020.10.22 об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12491-90 |
Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
2793-71 01.09.1976 |
Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-1У1 (ТФНД-110М, ТФНД-110-II) Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
65291-16 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
8 лет |
|
68554-17 |
Трансформаторы тока, ТФКН Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68570-17 |
Трансформаторы тока, ТВ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68573-17 |
Трансформаторы тока, ТФНД-220 IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68574-17 |
Трансформаторы тока, ТФРМ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68578-17 |
Трансформаторы тока, ТФЗМ-220Б-III Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68648-17 |
Трансформаторы тока, ТФНД-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
69721-17 |
Трансформаторы тока, ТФЗМ 110Б Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
71240-18 |
Трансформаторы тока, ТФКН-330 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71491-18 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71584-18 |
Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71780-18 |
Трансформаторы напряжения, НКФ-110 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71785-18 |
Трансформаторы тока, ТФНКД-500 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71955-18 |
Трансформаторы тока, ТФНД Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73519-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73509-18 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73059-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73056-18 |
Трансформаторы тока, ТФЗМ 500Б-IXЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74133-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74868-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75136-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75878-19 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75797-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76303-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76302-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76103-19 |
Трансформаторы напряжения, НКФ-220-58ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76770-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77922-20 |
Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77987-20 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
78217-20 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
82163-21 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
82162-21 |
Трансформаторы напряжения, НКФ-220-58 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
83460-21 |
Трансформаторы тока, ТФЗМ 35Б-I Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Трансформаторы тока (ТФЗМ 110Б)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
3800 | 3800 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном
информационном фонде 24719-03);
-
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном
информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Запорожский завод высоковольтной аппаратуры», Украина Адрес: Украина, 69069 , г. Запорожье, Днепропетровское шоссе, 13Заявитель
Общество с ограниченной ответственностью "Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421 Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4 Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект д. 31 Телефон: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

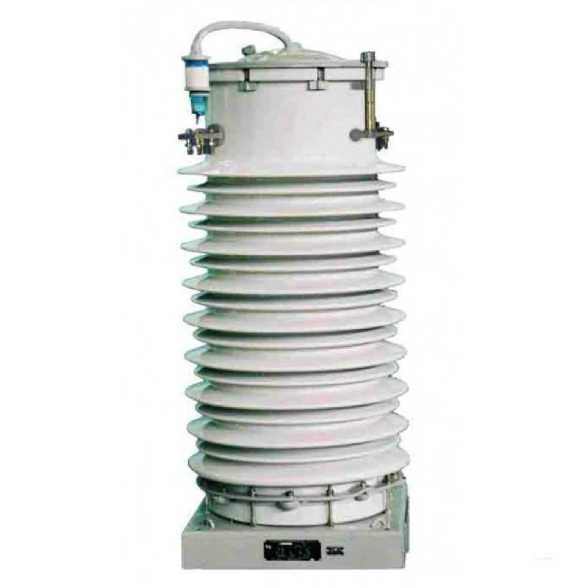

Общий вид трансформаторов тока приведен на рисунке 1.
