Номер по Госреестру СИ: 71176-18
71176-18 Стенды для измерений крутящего момента силы под товарным знаком "Desoutter"
(серии Delta Cart II)
Назначение средства измерений:
Стенды для измерений крутящего момента силы под товарным знаком Desoutter серии Delta Cart II (далее - стенды) предназначены для измерений крутящего момента силы.
Внешний вид.
Стенды для измерений крутящего момента силы под товарным знаком "Desoutter"
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 21.05.2024
Номер записи -
ID в реестре СИ - 396139
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. Delta Cart II 1000, Delta Cart II 1000,
Производитель
Изготовитель - Фирма "Atlas Copco BLM s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Стенды для измерений крутящего момента силы под товарным знаком "Desoutter" (серии Delta Cart II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Atlas Copco BLM s.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43551-10 01.04.2015 |
Ключи моментные электронные, BLM LABwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
43608-10 01.04.2015 |
Стенды для измерений крутящего момента силы, BLM JSB Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
43687-10 01.04.2015 |
Ключи моментные электронные, BLM LINEwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
53003-13 15.03.2018 |
Ключи моментные электронные, STwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
61072-15 14.07.2021 |
Ключи моментные предельные электронные, MRTT-C Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
61073-15 14.07.2021 |
Отвертки моментные, MRTT, МТ Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
62374-15 25.11.2021 |
Измерители крутящего момента силы цифровые, серии TCR Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
63468-16 28.03.2021 |
Установки поверочные, BLM JSB, BLM STB Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
64048-16 18.05.2026 |
Измерители крутящего момента силы цифровые, SRTT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
64405-16 28.06.2021 |
Измерители крутящего момента силы, MT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
64691-16 12.08.2021 |
Измерители крутящего момента силы цифровые, IRTT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
70624-18 23.03.2024 |
Измерители крутящего момента силы, SRTT-B 10 - 13, SRTT 2500, SRTT 16000 Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71062-18 11.05.2024 |
Измерители крутящего момента силы под товарным знаком "Desoutter", серий DRT4, DRT5 Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71176-18 21.05.2024 |
Стенды для измерений крутящего момента силы под товарным знаком "Desoutter", серии Delta Cart II Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
76389-19 18.10.2024 |
Ключи моментные предельные, SWR, CWR, BWR, MWR-S Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77938-20 24.03.2025 |
Ключи моментные электронные, DWTA, Delta Wrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77750-20 03.03.2025 |
Ключи моментные электронные, MWR Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
78934-20 12.08.2025 |
Ключи моментные электронные, Stwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Стенды для измерений крутящего момента силы под товарным знаком "Desoutter" (серии Delta Cart II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Стенды для измерений крутящего момента силы под товарным знаком "Desoutter" (серии Delta Cart II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ВПО) установлено в энергонезависимую память датчиков крутящего момента силы при их производстве. Изменение ПО в процессе эксплуатации стендов не предусмотрено.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
- |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на боковую сторону стендов методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам для измерений крутящего момента силы под товарным знаком Desoutter серии Delta Cart II ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы Техническая документация «Atlas Copco BLM S.r.l.», Италия
Поверка
Поверкаосуществляется по документу МП АПМ 50-17 «Стенды для измерений крутящего момента силы под товарным знаком Desoutter серии Delta Cart II. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» ноября 2017 г.
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия
Адрес: Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.: +39 0291084159, факс: +39 0291082713
E-mail: info.blm@atlascopco.com
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»)
ИНН 7710218759
Адрес: 141402, Московская область, г. Химки, Вашутинское шоссе д. 15
Телефон/факс: +7(495) 933-55-55
E-mail: info@ru.atlascopco.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Принцип действия стендов основан на измерении крутящего момента силы тестируемым инструментом посредством встроенных датчиков крутящего момента силы.
Стенды представляют собой передвижной стол, внутри которого расположены датчики крутящего момента силы (далее - датчики), ящики для хранения насадок и переходников для работы с инструментом и аккумуляторная батарея. На столешнице стола расположены выходные квадраты или шестигранники датчиков, опорная штанга для фиксации инструмента и штанга, на котором крепится персональный компьютер, совмещённый с ЖК-монитором. Питание установок осуществляется от аккумуляторов или от сети переменного тока.
Стенды измеряют крутящий момент силы, действующий как по направлению движения часовой стрелки, так и против.
Принцип действия датчиков заключается в преобразовании деформации упругого тела, с наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста, который преобразовывается в цифровой сигнал по средствам преобразователя сигнала и передаётся на персональный компьютер для дальнейших операций с измеренным значения.
Принцип работы стендов заключается в следующем: датчик закреплён неподвижно, оператор, вращая тестируемый инструмент, доводит значение крутящего момента силы до заданного на инструменте, после чего инструмент сигнализирует о достижении заданного значения крутящего момента силы. Достигнутое значение отражается на мониторе персонального компьютера.
Стенды выпускаются в нескольких модификациях, различающихся между собой верхним пределом измерений крутящего момента силы. Стенды комплектуются датчиками серии PST, метрологические и основные технические характеристики которых приведены в таблицах 3 и 5. При этом стенды не могут использоваться с датчиками верхний предел измерений крутящего момента силы которых выше, чем верхний предел измерений крутящего момента силы самих стендов.
Общий вид стендов приведён на рис. 1.

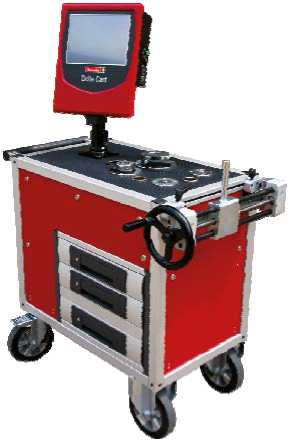

Рисунок 1 - Общий вид стендов для измерений крутящего момента силы под товарным знаком Desoutter серии Delta Cart II
Опломбирование стендов производится посредством нанесения защитной наклейки на крепёжный винт(-ы) датчиков крутящего момента силы.
Таблица 2 - Метрологические характеристики стендов
|
Модификация стенда |
Верхний предел измерений крутящего момента силы, Н^м |
|
Delta Cart II 100 |
100 |
|
Delta Cart II 250 |
250 |
|
Delta Cart II 500 |
500 |
|
Delta Cart II 1000 |
1000 |
|
Delta Cart II 2000 |
2000 |
Таблица 3 - Метрологические характеристики датчиков крутящего момента силы
|
Модификация датчика |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
PST 2-13 |
от 0,2 до 2,0 |
±0,5 |
|
PST 5-13 |
от 0,5 до 5,0 | |
|
PST 10-13 |
от 1 до 10 | |
|
PST 25-13 |
от 1 до 25 |
|
Модификация датчика |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
PST 50-36 |
от 5 до 50 |
±0,5 |
|
PST 100-36 |
от 10 до 100 | |
|
PST 250-36 |
от 25 до 250 | |
|
PST 500-50 |
от 50 до 500 | |
|
PST 1000-50 |
от 100 до 1000 | |
|
PST 2000-50 |
от 200 до 2000 |
Таблица 4 - Габаритные размеры и масса стендов
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
1152 |
|
- ширина |
760 |
|
- высота |
1560 |
|
Масса, кг, не более |
250 |
Таблица 5 - Основные технические характеристики датчиков крутящего момента силы
|
Модификация датчика |
Размер присоединительного |
Габаритные размеры (ДиаметрхВысота), мм, не более |
Масса, кг, не более | |
|
шестигранника, мм |
квадрата, мм | |||
|
PST 2-13 PST 5-13 PST 10-13 |
- |
12,7 |
80x92 |
1,4 |
|
PST 25-13 |
106x141 |
3,7 | ||
|
PST 50-36 PST 100-36 PST 250-36 |
36 |
- |
106x141 |
3,7 |
|
PST 500-50 PST 1000-50 PST 2000-50 |
50 |
- |
148x175 |
10,5 |
Таблица 6 - Параметры электрического питания и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, % |
от 10 до 75 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
+10 % 220 -15 % |
|
- частота переменного тока, Гц |
50±1 |
