Номер по Госреестру СИ: 61073-15
61073-15 Отвертки моментные
(MRTT, МТ)
Назначение средства измерений:
Отвертки моментные серий MRTT, МТ (далее - отвертки) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.

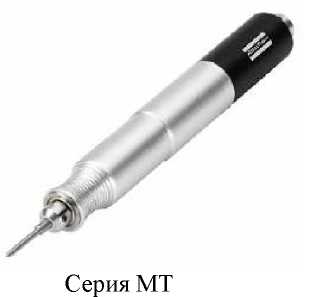

Внешний вид.
Отвертки моментные
Рисунок № 1

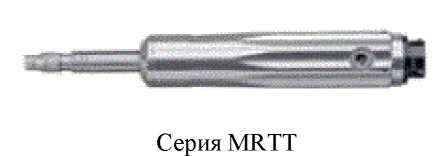

Внешний вид.
Отвертки моментные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 14.07.2021
Номер записи -
ID в реестре СИ - 374430
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FORCE,
Производитель
Изготовитель - Фирма "Atlas Copco BLM s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.
Приказы РСТ, где упоминается данный тип СИ
№817 от 2015.07.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Отвертки моментные (MRTT, МТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Atlas Copco BLM s.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43551-10 01.04.2015 |
Ключи моментные электронные, BLM LABwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
43608-10 01.04.2015 |
Стенды для измерений крутящего момента силы, BLM JSB Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
43687-10 01.04.2015 |
Ключи моментные электронные, BLM LINEwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
53003-13 15.03.2018 |
Ключи моментные электронные, STwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
61072-15 14.07.8021000 |
Ключи моментные предельные электронные, MRTT-C Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
61073-15 14.07.2021 |
Отвертки моментные, MRTT, МТ Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
62374-15 25.11.2021 |
Измерители крутящего момента силы цифровые, серии TCR Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
63468-16 28.03.2021 |
Установки поверочные, BLM JSB, BLM STB Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
64048-16 18.05.2026 |
Измерители крутящего момента силы цифровые, SRTT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
64405-16 28.06.2021 |
Измерители крутящего момента силы, MT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
64691-16 12.08.2021 |
Измерители крутящего момента силы цифровые, IRTT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
70624-18 23.03.2024 |
Измерители крутящего момента силы, SRTT-B 10 - 13, SRTT 2500, SRTT 16000 Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71062-18 11.05.2024 |
Измерители крутящего момента силы под товарным знаком "Desoutter", серий DRT4, DRT5 Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71176-18 21.05.2024 |
Стенды для измерений крутящего момента силы под товарным знаком "Desoutter", серии Delta Cart II Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
76389-19 18.10.2024 |
Ключи моментные предельные, SWR, CWR, BWR, MWR-S Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77938-20 24.03.2025 |
Ключи моментные электронные, DWTA, Delta Wrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77750-20 03.03.2025 |
Ключи моментные электронные, MWR Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
78934-20 12.08.2025 |
Ключи моментные электронные, Stwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Отвертки моментные (MRTT, МТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Отвертки моментные (MRTT, МТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мордовский ЦСМ Республика Мордовия |
1818 | 1818 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус отверток.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Отвертки моментные серии MRTT. Руководство по эксплуатации», «Отвертки моментные серии MT. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к отверткам моментным серий MRTT, МТ
-
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».
-
2. Техническая документация «Atlas Copco BLM S.r.l.», Италия.
Поверка
Поверкаосуществляется по МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей 2-го разряда по ГОСТ Р 8.752-2011.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия
Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.:+39 0291084159, Факс: +39 0291082713
E-mail: info.blm@atlascopco.com
Заявитель
ЗАО «Атлас Копко»
141402, РФ, Московская область, г. Химки, Вашутинское шоссе д. 15
Тел.: +7 (499) 933 55 55
E-mail: info@ru.atlascopco.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (495) 120 03 50
E-mail: info@autoprogress-m.ru
Принцип работы отверток основан на измерении пропорционального линейного перемещения, преобразуемого упругим элементом, установленным в корпусе, при приложении крутящего момента силы.
Под действием крутящего момента силы изменяется пропорциональное линейное перемещение, считываемое показывающим устройством, где происходит его преобразование в величину крутящего момента силы.
Отвертки состоят из корпуса, рукоятки, и присоединительного гнезда или квадрата и показывающего устройства модели АСТА MT 4 или STanaliser или STanaliser 6000.
Выпускаемые модели различаются диапазоном измерения крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного гнезда или квадрата
Опломбирование отверток не производится, ограничение доступа обеспечивается конструкцией самих отверток, которая может быть вскрыта только при помощи специального инструмента.
Общий вид отверток моментных серий MRTT, МТ
|
Модель |
Диапазон измерений, Н^м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н^м |
Размер присоединительного квадрата, гнезда, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
MRTT-B 1-06 |
0,1-1,0 |
±0,5 |
0,001 |
6,3 (1/4) |
300 |
169 |
|
MRTT-B 5-06 |
0,5-5,0 | |||||
|
MRTT-B 15-06 |
1,5-15 |
400 |
223 | |||
|
MT ТН 1 |
0 - 0,01 |
0,0001 |
3 |
245 |
119 | |
|
MT ТН 2 |
0 - 0,02 | |||||
|
MT ТН 5 |
0 - 0,05 | |||||
|
MT ТН 10 |
0,01 - 0,1 |
319 | ||||
|
MT ТН 20 |
0,02 - 0,2 | |||||
|
MT ТН 50 |
0,05 - 0,5 |
0,001 |
6,3 (1/4) |
388 |
126 | |
|
MT ТН 100 |
0,1 - 1 | |||||
|
MT ТН 200 |
0,2 - 2 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех исполнений от плюс 5 до плюс 40 °С.
|
Модель показывающего устройства |
Г абаритные размеры, мм |
Масса, г |
|
STanaliser |
209 х 105 х 37 |
1627 |
|
STanaliser 6000 | ||
|
AСТА MT 4 |
102 х 103 х 114 |
1765 |
