Сведения о средстве измерений: 77750-20 Ключи моментные электронные

Номер по Госреестру СИ: 77750-20
77750-20 Ключи моментные электронные
(MWR)

Назначение средства измерений:
Ключи моментные электронные серии MWR (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.

сертификация программного обеспечения
Внешний вид. Ключи моментные электронные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Ключи моментные электронные
Рисунок № 1
Внешний вид. Ключи моментные электронные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Ключи моментные электронные
Рисунок № 2
Внешний вид. Ключи моментные электронные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Ключи моментные электронные
Рисунок № 3
Внешний вид. Ключи моментные электронные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Ключи моментные электронные
Рисунок № 4

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 03.03.2025
Номер записи - 176666
ID в реестре СИ - 1177873
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Atlas Copco BLM s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№451 от 2020.03.03 Об утверждении типов средств измерений 59 пзц

Наличие аналогов СИ: Ключи моментные электронные (MWR)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Atlas Copco BLM s.r.l."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
43551-10
01.04.2015
Ключи моментные электронные, BLM LABwrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
43608-10
01.04.2015
Стенды для измерений крутящего момента силы, BLM JSB
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
43687-10
01.04.2015
Ключи моментные электронные, BLM LINEwrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
53003-13
15.03.2018
Ключи моментные электронные, STwrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
61072-15
14.07.8021000
Ключи моментные предельные электронные, MRTT-C
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
61073-15
14.07.2021
Отвертки моментные, MRTT, МТ
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
62374-15
25.11.2021
Измерители крутящего момента силы цифровые, серии TCR
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
63468-16
28.03.2021
Установки поверочные, BLM JSB, BLM STB
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
64048-16
18.05.2026
Измерители крутящего момента силы цифровые, SRTT
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
64405-16
28.06.2021
Измерители крутящего момента силы, MT
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
64691-16
12.08.2021
Измерители крутящего момента силы цифровые, IRTT
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
70624-18
23.03.2024
Измерители крутящего момента силы, SRTT-B 10 - 13, SRTT 2500, SRTT 16000
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
71062-18
11.05.2024
Измерители крутящего момента силы под товарным знаком "Desoutter", серий DRT4, DRT5
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
71176-18
21.05.2024
Стенды для измерений крутящего момента силы под товарным знаком "Desoutter", серии Delta Cart II
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
76389-19
18.10.2024
Ключи моментные предельные, SWR, CWR, BWR, MWR-S
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
77938-20
24.03.2025
Ключи моментные электронные, DWTA, Delta Wrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
77750-20
03.03.2025
Ключи моментные электронные, MWR
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
78934-20
12.08.2025
Ключи моментные электронные, Stwrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год

Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).

Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.

В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.

Стоимость 200 руб. или по подписке

Кто поверяет Ключи моментные электронные (MWR)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Ключи моментные электронные (MWR)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Для работы с ключами используется также ВПО, используемое для управления работой ключей, записи, хранения и передачи измеренных данных, устанавливаемое во внутреннюю память контролеров.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные(признаки)

Значение

Идентификационное наименование ПО

ВПО

Номер версии (идентификационный номер ПО), не ниже

2.2.5

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к ключам моментным электронным серии MWR

Техническая документация «Atlas Copco BLM S.r.l.», Италия.

Поверка

Поверка

осуществляется по документу МП АПМ 79-19 «Ключи моментные электронные серии MWR. Методика поверки», утвержденному ООО «Автопрогресс-М» 21 октября 2019 г.

Основные средства поверки:

- измерители (моментомеры) крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель


«Atlas Copco BLM S.r.l.», Италия
Адрес: Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.:+39 0291084159, факс: +39 0291082713
E-mail: info.blm@atlascopco.com

Заявитель


Акционерное общество «Атлас Копко» (АО «Атлас Копко»)
ИНН 7710218759
Адрес: 141402, Московская обл., г. Химки, Вашутинское шоссе д. 15
Тел./факс: +7 (495) 933-55-55
E-mail: info@ru.atlascopco.com

Испытательный центр


Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail: info@autoprogress-m.ru

Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в ключах, при приложении к ним крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика, которое поступает в микроконтроллер, где происходит его преобразование в значение крутящего момента силы, приложенного к ключам.

Ключи состоят из корпуса, рукоятки и присоединительного прямоугольника под различные сменные насадки. Внутри корпуса ключей расположен предельный механизм, который отвечает за срабатывание и сигнализацию (чётко слышимый щелчок) о достижении заданного значения крутящего момента силы. Также на корпусе ключей расположен блок, внутри которого расположен тензорезисторный датчик крутящего момента силы и модуль передачи данных на внешний контроллер мод. Focus 60, Focus 61 или Power Focus 6000. Сигналы, поступающий на контроллер от ключей, обрабатываются, и далее на дисплее контроллера отображается значение достигнутого крутящего момента силы.

Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, а также значениями некоторых технических характеристик.

Общий вид ключей представлен на рисунке 1. Фотография типовой маркировки ключей приведена на рисунке 2. Общий вид контроллеров приведен на рисунках 3 и 4.

Внешний вид. Ключи моментные электронные (MWR), http://oei-analitika.ru

Рисунок 1 - Общий вид ключей

Внешний вид. Ключи моментные электронные (MWR), http://oei-analitika.ru

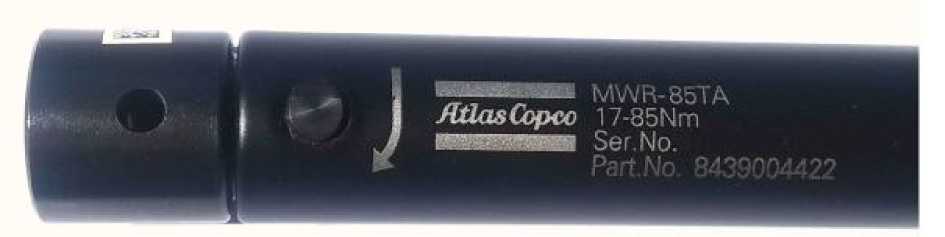

Рисунок 2 - Типовая маркировка ключей

Внешний вид. Ключи моментные электронные (MWR), http://oei-analitika.ru

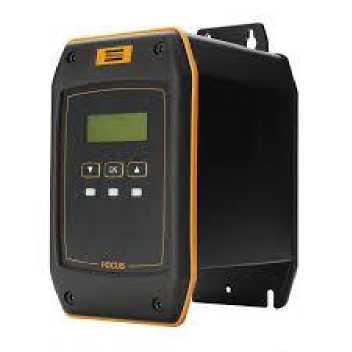

Рисунок 3 - Общий вид контроллеров мод. Focus 60, Focus 61

Внешний вид. Ключи моментные электронные (MWR), http://oei-analitika.ru

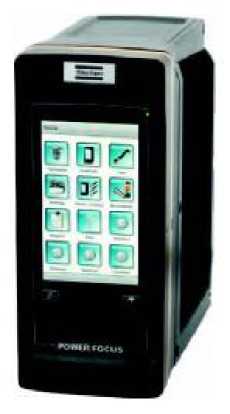

Рисунок 4 - Общий вид контроллеров мод. Focus 6000

Пломбирование ключей не предусмотрено.


Таблица 6 - Комплектность ключей

Наименование

Обозначение

Количество

Ключ моментный электронный (модификация в соответствии с заказом потребителя)

1 шт.

Контроллер (модификация в соответствии с заказом потребителя)

1 шт.

Аккумуляторная батарея

-

1 шт.

Зарядное устройство

-

1 шт.

Сменная насадка

-

По заказу

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП АПМ 79-19

1 экз.


Таблица 2 - Метрологические характеристики

Модификация

Диапазон измерений крутящего момента силы, Н^м

Цена деления шкалы, Н^м

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

MWR-25 TA

от 5 до 25

0,01

±2

MWR-50 TA

от 10 до 50

MWR-85 TA

от 17 до 85

MWR-200 TA

от 40 до 200

MWR-300 TA

от 60 до 300

Таблица 3 - Технические характеристики ключей

Модификация

Размер присоединительного прямоугольника, мм

Масса, кг, не более

Длина, мм, не более

MWR-25 TA

9x12

0,386

176

MWR-50 TA

9x12

0,503

236

MWR-85 TA

9x12

0,620

309

MWR-200 TA

14x18

0,981

419

MWR-300 TA

14x18

2,500

900

Таблица 4 - Технические характеристики ключей

Наименование характеристики

Значение

Наработка на отказ, циклов, не менее

5000

Напряжение питания постоянного тока, В:

1,20

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Таблица 5 - Технические характеристики контроллеров

Наименование характеристики

Значение

Модификация

Focus 60, Focus 61

PowerFocus 6000

Габаритные размеры (ВШГ), мм, не более

219x121x147

325x146x292

Масса, кг, не более

2,5

11,1

Параметры электрического питания: - напряжение переменного тока, В

220+22-33

220+22-33

- частота переменного тока, Гц

50±1

50±1
