Номер по Госреестру СИ: 64048-16
64048-16 Измерители крутящего момента силы цифровые
(SRTT)
Назначение средства измерений:
Измерители крутящего момента силы цифровые SRTT (далее - измерители) предназначены для воспроизведения и передачи единицы крутящего момента силы при поверке и калибровке ключей и отверток динамометрических, а также иных устройств, использующихся при нормированной затяжке резьбовых соединений.
Внешний вид.
Измерители крутящего момента силы цифровые
Рисунок № 1
Внешний вид.
Измерители крутящего момента силы цифровые
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерители крутящего момента силы цифровые SRTT.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Измерители крутящего момента силы цифровые SRTT. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы цифровым SRTT1 ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
2 Техническая документация «Atlas Copco BLM S.r.l.», Италия.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия
Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.:+39 0291084159, Факс: +39 0291082713
E-mail: info.blm@atlascopco.com
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»)
ИНН 7710218759
141402, РФ, Московская область, г. Химки, Вашутинское шоссе д. 15
Телефон/факс: +7(495) 933-55-55
E-mail: info@ru.atlascopco.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим его преобразованием в показания цифрового дисплея.
Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и вторичный преобразователь STanaliser или STanaliser 6000. Измерители выпускаются в двух модификациях SRTT и SRTT-L.
Первичный преобразователь измерителя модификации SRTT со вторичным преобразователем соединяются с помощью кабеля. Первичный преобразователь измерителя модификации SRTT-L подключается непосредственно к вторичному преобразователю через соответствующий разъём. Вторичный преобразователь содержит блок питания тензометрического моста датчика, преобразователь выходного сигнала датчика и цифровой дисплей.
Общий вид измерителей крутящего момента силы цифровых SRTT и SRTT-L представлен на рисунках 1 и 2.

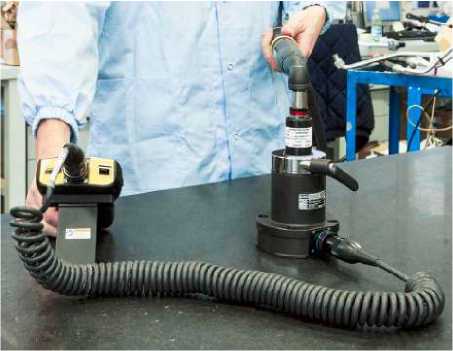

Рисунок 1 - Общий вид измерителей крутящего момента силы цифровых SRTT

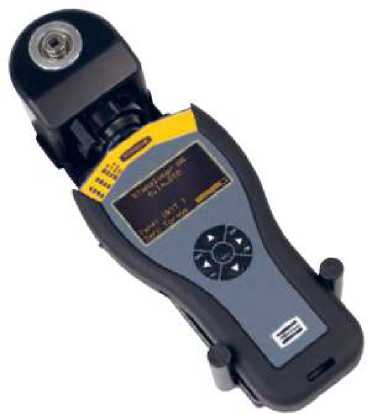

Рисунок 2 - Общий вид измерителей крутящего момента силы цифровых SRTT-L
Модификации измерителей, которые имеют в своём наименовании индекс «B», отличаются применением более надежного разъема для подключения кабеля.
Опломбирование измерителей крутящего момента силы цифровых SRTT производится посредством нанесения защитной наклейки на стык корпуса.
Таблица 1 - SRTT
Наименование характеристики |
Значение характеристик измерителя | ||||||||||||||
Модификация |
0,5 - B 0,5 - 06 13 |
В 2 - 2 - 06 13 |
5 - 06 В 5 - 13 |
В 25 36 |
25 - 10 |
В 50 36 |
75 13 |
В 100 - 36 |
В 250 - 36 |
180 13 |
В 500 - 500 50 20 |
В 1000 - 50 |
1400 25 |
В2000- 50 | |
Диапазон измерений, Н-м |
0,05-0,5 |
0,2-2 |
0,5 - 5 |
2,5-25 |
5 - 50 |
7,5 75 |
10 - 100 |
25 - 250 |
18 180 |
50-500 |
100 1000 |
140 1400 |
200 2000 | ||
Пределы допускаемой относительной статической погрешности, % |
±0,5 | ||||||||||||||
Размер присоединительн ого квадрата или шестигранника, мм |
6,3 |
10,0 |
36 |
12,5 |
36 |
12,5 |
50 |
18,9 |
50 |
25 |
50 | ||||
Масса, не более, кг |
1,4 |
3,7 |
10,7 | ||||||||||||
Габаритные размеры, (0ХВ), не более, мм |
80x80 |
120x106 |
160x148 | ||||||||||||
Рабочая температура, °С |
от плюс 5 до плюс 40 | ||||||||||||||
Относительная влажность, % |
10 - 75 | ||||||||||||||
Напряжение питания сетевого блока, В |
220±10% | ||||||||||||||
Частота напряжения питания, Гц |
50 - 60 |
Таблица 2 - SRTT-L
Наименование характеристики |
Значение характеристик измерителя | |||
Модификация |
L 1 |
L 4 |
L 12 |
L 30 |
Диапазон измерений, Н-м |
0,1 - 1 |
0,4 - 4 |
1,2 - 12 |
3 - 30 |
Пределы допускаемой относительной статической погрешности, % |
±0,5 | |||
Размер присоединительного квадрата или шестигранника, мм |
6,3 |
9,5 | ||
Масса, не более, кг |
1,4 | |||
Габаритные размеры, (ДхШхВ), не более, мм |
95х74х71 | |||
Рабочая температура, °С |
от плюс 5 до плюс 40 | |||
Относительная влажность, % |
10-75 | |||
Напряжение питания сетевого блока, В |
220±10% | |||
Частота напряжения питания, Гц |
50 - 60 |
STanaliser / STanaliser 6000:
-
- габаритные размеры (ДхШхВ), мм 209 х 105 х 37
-
- масса, г 1627
