Номер по Госреестру СИ: 71062-18
71062-18 Измерители крутящего момента силы под товарным знаком "Desoutter"
(серий DRT4, DRT5)
Назначение средства измерений:
Измерители крутящего момента силы под товарным знаком Desoutter, серий DRT4, DRT5 (далее - измерители) предназначены для измерений крутящего момента силы.
Внешний вид.
Измерители крутящего момента силы под товарным знаком "Desoutter"
Рисунок № 1
Внешний вид.
Измерители крутящего момента силы под товарным знаком "Desoutter"
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 11.05.2024
Номер записи -
ID в реестре СИ - 396028
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Измеритель крутящего момента силы серии DRT4, Измеритель крутящего момента силы под товарным знаком Desoutter, серий DRT4, DRT5 мод. DRT 5 Sq 25, DRT5 Sq 75, DRT5 Sq 500, DRT5 Sq 180, DRT5 H 20, DRT4H2, DRT4 Sq75, DRT4 Sq20, DRT 5 Sq 75, DRT 5 Sq 20, DRT 5 H5, DRT 5 H 5, DRT 4 Sq 75, DRT 4 Sq 25, DRT 4 Sq 20, DRT 4 Sq 180, DRT 4 Sq 1400, DRT 4 H 20, DRT 4 H 2,
Производитель
Изготовитель - Фирма "Atlas Copco BLM s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 9
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№1027 от 2018.05.28 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Измерители крутящего момента силы под товарным знаком "Desoutter" (серий DRT4, DRT5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71062-18 Измерители крутящего момента силы под товарным знаком "Desoutter" (серий DRT4, DRT5) Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
88509-23 Измерители крутящего момента силы (NXTT) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43551-10 01.04.2015 |
Ключи моментные электронные, BLM LABwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
43608-10 01.04.2015 |
Стенды для измерений крутящего момента силы, BLM JSB Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
43687-10 01.04.2015 |
Ключи моментные электронные, BLM LINEwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
53003-13 15.03.2018 |
Ключи моментные электронные, STwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
61072-15 14.07.2021 |
Ключи моментные предельные электронные, MRTT-C Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
61073-15 14.07.2021 |
Отвертки моментные, MRTT, МТ Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
62374-15 25.11.2021 |
Измерители крутящего момента силы цифровые, серии TCR Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
63468-16 28.03.2021 |
Установки поверочные, BLM JSB, BLM STB Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
64048-16 18.05.2026 |
Измерители крутящего момента силы цифровые, SRTT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
64405-16 28.06.2021 |
Измерители крутящего момента силы, MT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
64691-16 12.08.2021 |
Измерители крутящего момента силы цифровые, IRTT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
70624-18 23.03.2024 |
Измерители крутящего момента силы, SRTT-B 10 - 13, SRTT 2500, SRTT 16000 Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71062-18 11.05.2024 |
Измерители крутящего момента силы под товарным знаком "Desoutter", серий DRT4, DRT5 Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71176-18 21.05.2024 |
Стенды для измерений крутящего момента силы под товарным знаком "Desoutter", серии Delta Cart II Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
76389-19 18.10.2024 |
Ключи моментные предельные, SWR, CWR, BWR, MWR-S Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77938-20 24.03.2025 |
Ключи моментные электронные, DWTA, Delta Wrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77750-20 03.03.2025 |
Ключи моментные электронные, MWR Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
78934-20 12.08.2025 |
Ключи моментные электронные, Stwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Кто поверяет Измерители крутящего момента силы (NXTT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 14 | 5 | 5 | 0 | 5 | 1 | 4 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители крутящего момента силы (NXTT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память датчиков крутящего момента силы при их производстве. Изменение ВПО в процессе эксплуатации не предусмотрено.
Уровень защиты ВПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция измерителей исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
- |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы под товарным знаком Desoutter, серий DRT4, DRT5
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки Техническая документация «Atlas Copco BLM S.r.l.», Италия
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия
Адрес: Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.:+39 0291084159, Факс: +39 0291082713
E-mail: info.blm@atlascopco.com
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»)
ИНН 7710218759
Адрес: 141402, Московская область, г. Химки, Вашутинское шоссе д. 15
Тел./факс: +7(495) 933-55-55
E-mail: info@ru.atlascopco.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика крутящего момента силы (далее - датчик), с наклеенными на нём тензорезисторами, в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста, с последующим его преобразованием в цифровой сигнал и отображением результатов измерений на цифровом дисплее.
Упругое тело датчика установлено в корпусе на подшипниках. Принцип работы вращающегося датчика заключается в следующем: корпус датчика при измерениях неподвижен, а упругое тело может проворачиваться, подавая сигнал, соответствующий прикладываемому крутящему моменту силы. Вращение упругого тела датчика может быть замедлено вплоть до полной остановки, тем самым имитируется различная жесткость резьбового соединения, в зависимости от потребностей оператора.
Измерители включают в себя датчик крутящего момента силы, совмещённый с преобразователем выходного сигнала, который преобразовывает аналоговый сигнал с датчика в цифровой и показывающее устройство серии DELTA, мод. DELTA 1D, DELTA 6D или DELTA 7D. Датчик крутящего момента силы и показывающее устройство соединяются с помощью кабеля.
Цифровой индекс в конце наименований модификаций означает наибольший предел измерений. Индекс «H» или «Sq» в наименований модификаций означает, что присоединительное гнездо датчика выполнено в виде шестигранника или квадрата соответственно.
Выпускаемые модификации измерителей различаются между собой диапазонами измерений крутящего момента силы, внешним видом, а также некоторыми техническими
характеристиками.
Общий вид показывающего устройства
Общий вида датчиков приведён на рисунке 1. приведён на рисунке 2.

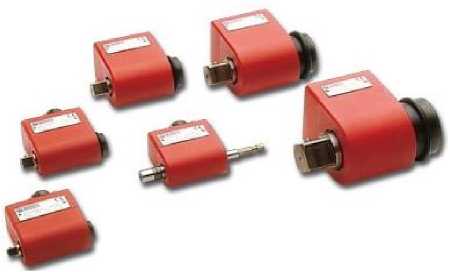

Рисунок 1 - Общий вид датчиков крутящего момента силы

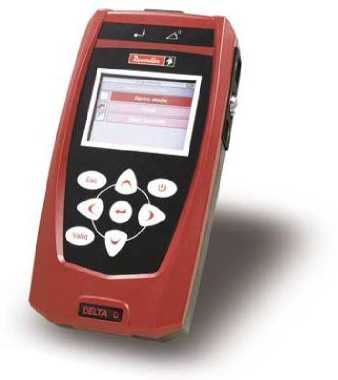

Рисунок 2 - Общий вид показывающего устройства серии DELTA
Опломбирование измерителей крутящего момента силы серий DRT4, DRT5 производится посредством нанесения защитной наклейки на крепёжный винт(-ы) датчика крутящего момента силы и стык корпусных деталей показывающего устройства.
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений статического крутящего момента силы, % |
|
DRT 4 H 2 |
от 0,15 до 2,00 |
±1 |
|
DRT 4 H 5 |
от 0,3 до 5,0 | |
|
DRT 4 H 20 |
от 1,5 до 20,0 | |
|
DRT 4 Sq 20 |
от 1,5 до 20,0 | |
|
DRT 4 Sq 25 |
от 1,8 до 25,0 | |
|
DRT 4 Sq 75 |
от 5 до 75 | |
|
DRT 4 Sq 180 |
от 12 до 180 | |
|
DRT 4 Sq 500 |
от 35 до 500 | |
|
DRT 4 Sq 1400 |
от 100 до 1400 | |
|
DRT 4 Sq 3000 |
от 260 до 3000 | |
|
DRT 4 Sq 5000 |
от 450 до 5000 | |
|
DRT 4 Sq 10000 |
от 900 до 10000 | |
|
DRT 5 H 2 |
от 0,15 до 2,00 | |
|
DRT 5 H 5 |
от 0,3 до 5,0 | |
|
DRT 5 H 20 |
от 1,5 до 20,0 | |
|
DRT 5 Sq 20 |
от 1,5 до 20,0 | |
|
DRT 5 Sq 25 |
от 1,8 до 25,0 | |
|
DRT 5 Sq 75 |
от 5 до 75 | |
|
DRT 5 Sq 180 |
от 12 до 180 | |
|
DRT 5 Sq 500 |
от 35 до 500 | |
|
DRT 5 Sq 1400 |
от 100 до 1400 | |
|
DRT 5 Sq 5000 |
от 450 до 5000 |
Таблица 3 - Основные технические характеристики датчиков
|
Модификация |
Размер присоединительного |
Г абаритные размеры, (ДхШхВ), мм, не более |
Масса, г, не более | |
|
шестигранника, мм |
квадрата, мм | |||
|
DRT 4 H 2 |
6,35 |
- |
116x30x68 |
207 |
|
DRT 4 H 5 | ||||
|
DRT 4 H 20 | ||||
Продолжение таблицы 3
|
Модификация |
Размер присоединительного |
Габаритные размеры (Д*Ш*В), мм, не более |
Масса, г, не более | |
|
шестигран ника, мм |
квадрата, мм | |||
|
DRT 4 Sq 20 |
- |
6,35 |
71,5x30,0x71,5 |
196 |
|
DRT 4 Sq 25 |
9,53 |
77x30x74 |
235 | |
|
DRT 4 Sq 75 | ||||
|
DRT 4 Sq 180 |
12,7 |
87,0x42,0x82,5 |
425 | |
|
DRT 4 Sq 500 |
19,05 |
106,0x52,0x93,5 |
755 | |
|
DRT 4 Sq 1400 |
25,4 |
125x65x104,9 |
1500 | |
|
DRT 4 Sq 3000 |
38,1 |
165,0x106,0x148,5 |
5100 | |
|
DRT 4 Sq 5000 | ||||
|
DRT 4 Sq 10000 | ||||
|
DRT 5 H 2 |
6,35 |
- |
116x30x68 |
207 |
|
DRT 5 H 5 | ||||
|
DRT 5 H 20 | ||||
|
DRT 5 Sq 20 |
- |
6,35 |
71,5x30,0x71,5 |
196 |
|
DRT 5 Sq 25 |
9,53 |
77x30x74 |
235 | |
|
DRT 5 Sq 75 | ||||
|
DRT 5 Sq 180 |
12,7 |
87,0x42,0x82,5 |
425 | |
|
DRT 5 Sq 500 |
19,05 |
406,0x52,0x93,5 |
755 | |
|
DRT 5 Sq 1400 |
25,4 |
125x63x104 |
1500 | |
|
DRT 5 Sq 5000 |
38,1 |
165,0x106,0x148,5 |
5100 | |
Таблица 4 - Основные технические характеристики показывающих устройств
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДxШxВ), мм, не более |
192x50x100 |
|
Масса, кг, не более |
1 |
Таблица 5 - Параметры электрического питания и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, % |
от 10 до 75 |
|
Параметры электрического питания: - напряжение переменного тока, В |
+10 % 220 -15 % |
|
- частота переменного тока, Гц |
50±1 |
