Номер по Госреестру СИ: 64405-16
64405-16 Измерители крутящего момента силы
(MT)
Назначение средства измерений:
Измерители крутящего момента силы МТ (далее - измерители) предназначены для воспроизведения и передачи единицы крутящего момента силы при поверке и калибровке ключей и отверток динамометрических, а также иных устройств, использующихся при нормированной затяжке резьбовых соединений.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы МТ
1 ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
2 Техническая документация «Atlas Copco BLM S.r.l.», Италия
Поверка
Поверка осуществляется в соответствии с документом ГОСТ Р 8.796-2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки.Перечень основных средств поверки (эталонов): - эталоны 1-го разряда по ГОСТ 8.752-2011. Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Atlas Copco BLM S.r.l.», ИталияVia Pepe, 11 Paderno Dugnano 20037 (MI) ITALY Тел.:+39 0291084159, Факс: +39 0291082713
E-mail: info.blm@atlascopco.com
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»), ИНН 7710218759 141402, РФ, Московская область, г. Химки, Вашутинское шоссе, д. 15 Телефон/факс: +7(495) 933-55-55E-mail: info@ru.atlascopco.com
Испытательный центр
ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512E-mail: info@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим выводом результата на цифровой дисплей.
Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и вторичный преобразователь АСТА МТ 4.
Измерители могут комплектоваться датчиками углового положения, позволяющими определять угол вращения при достижении заданного момента затяжки резьбового соединения.
Первичный преобразователь и вторичный преобразователь соединяются с помощью кабеля. Показывающее устройство содержит блок питания тензометрического моста датчика и преобразователь выходного сигнала датчика в показания измеряемой величины и вывод результата измерения на табло цифровой индикации.
Измерители выпускаются двух модификаций:
МТ-TS - измеряют статический крутящий момент силы.
MT-TRA - измеряют крутящий момент силы при вращении.
Выпускаемые модификации различаются диапазоном измерения крутящего момента силы.
Принцип работы с вращающимися датчиками заключается в следующем: датчик закреплён подвижно и может проворачиваться вместе с прикладываемым усилием, подавая соответствующий электрический сигнал датчик может быть замедлен вплоть до полной остановки, тем самым имитируя различную жесткость соединения, в зависимости от потребностей оператора.
Принцип работы со статическим датчиками заключается в следующем: датчик закреплён неподвижно, оператор, вращая поверяемый / калибруемый инструмент, доводит значение крутящего момента силы до заданного на инструменте, после чего инструмент сигнализирует о достижении заданного значения крутящего момента силы. Достигнутое значение отражается на вторичном преобразователе АСТА МТ 4.

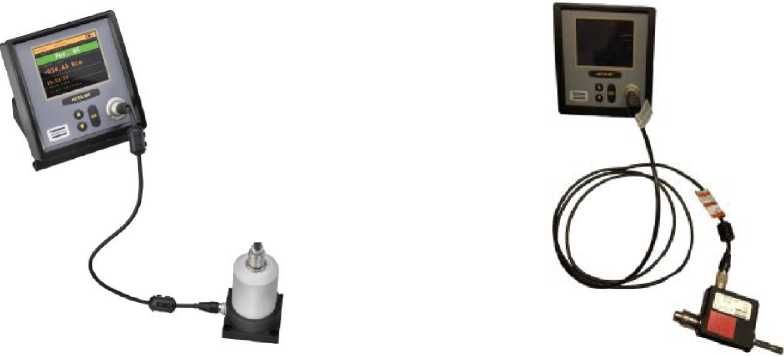

Общий вид измерителей крутящего момента силы МТ приведён на рисунках 1-2.
Рисунок 1 - Общий вид измерителей крутяще- Рисунок 2 - Общий вид измерителей крутящего момента силы МТ TS го момента силы МТ TRA
Лист № 2 Всего листов 3 Ограничение доступа к определённым частям в целях несанкционированной настройки и вмешательства обеспечивается конструкцией самих измерителей, которая является неразборной.
Таблица 2 -
Наименование |
Количество |
Датчик крутящего момента силы |
1 |
Показывающее устройство (АСТА МТ 4) |
1 |
Соединительный кабель |
1 |
Кабель сетевого питания |
1 |
Руководство по эксплуатации на русском языке |
1 |
Лист № 3 Всего листов 3
Таблица 1 -
Наименование характеристики |
Значение характеристик измерителя | |||||||
Модификация |
TS 50 |
TS 100 |
TS 200 |
TS 500 |
TRA 50 |
TRA 100 |
TRA 200 |
TRA 500 |
Диапазон измерений, Н-м |
от 0,05 до 0,5 |
от 0,1 до 1 |
от 0,2 до 2 |
от 0,5 до 5 |
от 0,05 до 0,5 |
от 0,1 до 1 |
от 0,2 до 2 |
от 0,5 до 5 |
Пределы допускаемой относительной статической погрешности, % |
±0,5 | |||||||
Размер присоединительного квадрата или шестигранника, мм |
3,35 | |||||||
Масса, не более, г |
590 |
575 |
605 |
620 |
390 |
405 |
420 | |
Габаритные размеры, (Д), не более, мм |
98 |
111 |
105 | |||||
Рабочая температура, °С |
от плюс 5 до плюс 40 | |||||||
Относительная влажность, % |
от 10 до 75 | |||||||
Напряжение питания сетевого блока, В |
220±10 % | |||||||
Частота напряжения питания, Гц |
50±1 |
АСТА MT 4:
-
- габаритные размеры, мм 102*103*114;
-
- масса, г 1765
