Сведения о средстве измерений: 63468-16 Установки поверочные

Номер по Госреестру СИ: 63468-16
63468-16 Установки поверочные
(BLM JSB, BLM STB)

Назначение средства измерений:
Установки поверочные BLM JSB, BLM STB (далее - установки) предназначены для воспроизведения и передачи единицы крутящего момента силы при поверке и калибровке ключей и отверток динамометрических, а также иных устройств, использующихся при нормированной затяжке резьбовых соединений (далее - инструмент).

сертификация программного обеспечения
Внешний вид. Установки поверочные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки поверочные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2021
Номер записи - 154668
ID в реестре СИ - 377068
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Установка поверочная BLM JSB 3860 с датчиками 188/, ПУЛЬСАР, мод. BLM JSB AD 500 ISO, мод. BLM JSB AD 1000 ISO, BLM JSB, BLM STB, BLM JSB AD 500 ISO, BLM JSB AD 1000 ISO,

Производитель

Изготовитель - Фирма "Atlas Copco BLM s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№346 от 2016.03.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Установки поверочные (BLM JSB, BLM STB)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Atlas Copco BLM s.r.l."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
43551-10
01.04.2015
Ключи моментные электронные, BLM LABwrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
43608-10
01.04.2015
Стенды для измерений крутящего момента силы, BLM JSB
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
43687-10
01.04.2015
Ключи моментные электронные, BLM LINEwrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
53003-13
15.03.2018
Ключи моментные электронные, STwrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
61072-15
14.07.2021
Ключи моментные предельные электронные, MRTT-C
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
61073-15
14.07.2021
Отвертки моментные, MRTT, МТ
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
62374-15
25.11.2021
Измерители крутящего момента силы цифровые, серии TCR
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
63468-16
28.03.2021
Установки поверочные, BLM JSB, BLM STB
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
64048-16
18.05.2026
Измерители крутящего момента силы цифровые, SRTT
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
64405-16
28.06.2021
Измерители крутящего момента силы, MT
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
64691-16
12.08.2021
Измерители крутящего момента силы цифровые, IRTT
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
1 год
70624-18
23.03.2024
Измерители крутящего момента силы, SRTT-B 10 - 13, SRTT 2500, SRTT 16000
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
71062-18
11.05.2024
Измерители крутящего момента силы под товарным знаком "Desoutter", серий DRT4, DRT5
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
71176-18
21.05.2024
Стенды для измерений крутящего момента силы под товарным знаком "Desoutter", серии Delta Cart II
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
76389-19
18.10.2024
Ключи моментные предельные, SWR, CWR, BWR, MWR-S
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
77938-20
24.03.2025
Ключи моментные электронные, DWTA, Delta Wrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
77750-20
03.03.2025
Ключи моментные электронные, MWR
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год
78934-20
12.08.2025
Ключи моментные электронные, Stwrench
Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ )
ОТ
МП
1 год

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Стоимость 200 руб. или по подписке

Кто поверяет Установки поверочные (BLM JSB, BLM STB)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КВАЗАР"
(RA.RU.310696)
  • BLM JSB AD 500 ISO
  • BLM JSB AD 1000 ISO
  • мод. BLM JSB AD 1000 ISO
  • мод. BLM JSB AD 500 ISO
  • 7 1 1 5 0 5 0 5
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • BLM JSB, BLM STB
  • 2 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Установка поверочная BLM JSB 3860 с датчиками 188/
  • 2 0 0 0 0 0 0
    ООО "СЦМ"
    (RA.RU.311870)
  • ПУЛЬСАР
  • 2 0 2 0 0 0 0
    ИП КУЗНЕЦОВ Д.О.
    (RA.RU.313743)
  • ПУЛЬСАР
  • 2 0 2 0 0 0 0
    ООО "БЮРО ПОВЕРКИ"
    (RA.RU.312621)
  • ПУЛЬСАР
  • 1 0 1 0 0 0 0

    Стоимость поверки Установки поверочные (BLM JSB, BLM STB)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение «BLM 3850 Server» разработано специально для установок поверочных BLM JSB, BLM STB и служит для управления их функциональными возможностями, обработки полученных данных, а также для отображения результатов измерений.

    Идентификационные данные программного обеспечения:

    Таблица 1

    Идентификационное наименование ПО

    BLM 3850 Server

    Номер версии (идентификационный номер ПО, не ниже

    3.9

    Цифровой идентификатор ПО

    F861D062

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «высокий» в соответствии с Р 50.2.077 - 2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на боковую сторону установок методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений Методика измерений приведена в документе: «Установки поверочные BLM JSB,

    BLM STB. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к установкам поверочным серий BLM JSB, BLM STB

    1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».

    2. Техническая документация «Atlas Copco BLM S.r.l.», Италия.

    Поверка

    Поверка

    осуществляется в соответствии с документом МП АПМ 64-15 «Установки поверочные BLM JSB, BLM STB. Методика поверки», утверждённым ООО «Автопрогресс-М» в ноябре 2015 г.

    Знак поверки наносится на свидетельство о поверке.

    Перечень основных средств поверки (эталонов), применяемых для поверки:

    - эталоны 1-го разряда по ГОСТ 8.752-2011.


    Изготовитель


    «Atlas Copco BLM S.r.l.», Италия
    Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
    Тел.: +39 0291084159, Факс: +39 0291082713
    E-mail: info.blm@atlascopco.com

    Заявитель


    АО «Атлас Копко», г. Химки
    ИНН 7710218759
    141402, Московская обл., г. Химки, Вашутинское шоссе, д. 15
    Тел.: +7 (495) 933-5555
    E-mail: info@ru.atlascopco.com

    Испытательный центр


    ООО «Автопрогресс-М»
    123308, г. Москва, ул. Мневники, д. 3 корп. 1
    Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
    E-mail: info@autoprogress-m.ru

    Принцип действия установок основан на измерении крутящего момента силы, создаваемого поверяемым (калибруемым) инструментом, посредством встроенных или внешних датчиков крутящего момента силы.

    Установки представляют собой передвижной стол, внутри которого расположены первичные измерительные преобразователи - датчики крутящего момента силы (далее - датчики), персональный компьютер для обработки и отображения информации и управления датчиками, гидростанция для управления гидротормозами, ящики для хранения насадок и переходников для работы с инструментом. На столешнице стола расположены выходные квадраты вращающихся и / или статических датчиков, опорная штанга для фиксации инструмента, жидкокристаллический монитор с сенсорной панелью и блок интерфейсов установок: модемный порт RJ-11, сетевой порт RJ-45, порты USB для подключения компьютерной мышки, клавиатуры или иных USB-устройств, LPT-порт для подключения принтера, порт RS232, COM-порт, выход для подключения внешнего монитора, разъемы для подключения внешних датчиков. Питание установок осуществляется от аккумуляторов или от сети переменного тока.

    Установки BLM STB оснащаются только датчиками, измеряющими статический крутящий момент силы (статические датчики). Установки BLM JSB оснащаются как статическими датчиками, так и датчиками, измеряющими крутящий момент силы при вращении (вращающиеся датчики).

    Установки воспроизводят крутящий момент силы, действующий как по направлению движения часовой стрелки, так и против.

    Принцип действия датчиков заключается в преобразовании деформации упругого тела, с наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста, который передаётся на персональный компьютер для обработки и отображения измеренного значения крутящего момента силы.

    Встроенные статические датчики используются для работы с динамометрическими ключами и отвёртками.

    Принцип работы со статическим датчиками заключается в следующем: датчик закреплён неподвижно, оператор, вращая поверяемый / калибруемый инструмент, доводит значение крутящего момента силы до заданного на инструменте, после чего инструмент сигнализирует о достижении заданного значения крутящего момента силы. Достигнутое значение отражается на мониторе персонального компьютера.

    Встроенные вращающиеся датчики используются для работы с динамометрическими ключами и отвёртками, а также с электроинструментом, в том числе импульсным. Встроенные вращающиеся датчики совмещены с гидротормозами.

    Принцип работы с вращающимися датчиками заключается в следующем: датчик закреплён подвижно и может проворачиваться вместе с прикладываемым усилием. Гидротормоз замедляет движение датчика, тем самым имитируя различную жёсткость соединения, в зависимости от потребностей оператора.

    Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующих наклеек на стыки между деталями корпуса.

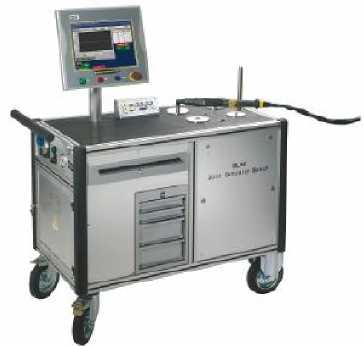

    Общий вид установок для измерений крутящего момента силы BLM JSB, BLM STB приведён на рис. 1.

    Внешний вид. Установки поверочные (BLM JSB, BLM STB), http://oei-analitika.ru

    Рисунок 1 - Общий вид установок поверочных BLM JSB, BLM STB


    Таблица 5

    Наименование

    Количество

    Датчик крутящего момента статический

    1)

    Датчик крутящего момента вращающийся со встроенным гидравлическим тормозом

    1)

    Встроенный принтер

    1

    Сетевая карта для удаленного доступа WLAN

    1

    Адаптер для соединения с эмуляторами соединений

    1

    Набор тестовых соединений для статических датчиков

    1)

    Сетевой кабель

    1

    Руководство по эксплуатации на русском языке

    1

    1) - тип и количество по заказу потребителя


    Таблица 2

    Модификация установки

    Верхний предел измерений крутящего момента силы, Н^м

    Г абаритные размеры (Д*Ш*В), мм, не более

    Масса, кг, не более

    BLM JSB AD 250

    250

    1000x550x920

    250,0

    BLM JSB AD 250 ISO

    250

    1150x550x920

    250,0

    BLM JSB AD 250 slim

    250

    900x400x935

    250,0

    BLM JSB AD 500 ISO

    500

    1400x700x950

    250,0

    BLM JSB AD 1000 ISO

    1000

    1400x700x950

    250,0

    BLM JSB AD 2000 ISO

    2000

    1400x700x950

    250,0

    BLM JSB AD 3000 ISO

    3000

    1400x700x950

    250,0

    BLM STB AD 500 ISO

    500

    1400x700x950

    250,0

    BLM STB AD 1000 ISO

    1000

    1400x700x950

    250,0

    BLM STB AD 2000 ISO

    2000

    1400x700x950

    250,0

    Таблица 3

    Тип применяемого датчика

    Диапазон измерений крутящего момента силы, Н^м

    Пределы допускаемой относительной статической погрешности, %

    Масса, кг, не более

    Вращающийся датчик 188/2

    0,2 - 2

    ±0,51) / ±12)

    5,34

    Вращающийся датчик 188/10

    1 - 10

    ±0,51) / ±12)

    7,52

    Вращающийся датчик 188/50

    5 - 50

    ±0,51) / ±12)

    9,52

    Вращающийся датчик 188/70

    7 - 70

    ±0,51) / ±12)

    11,45

    Вращающийся датчик 188/85

    8,5 - 85

    ±0,51) / ±12)

    12,98

    Вращающийся датчик 188/250

    25 -250

    ±0,51) / ±12)

    15,83

    Вращающийся датчик 188/500

    50 -500

    ±0,51) / ±12)

    16,44

    Вращающийся датчик 188/1000

    100 - 1000

    ±0,51) / ±12)

    18,20

    Вращающийся датчик 188/2000

    200 - 2000

    ±0,51) / ±12)

    22,20

    Вращающийся датчик 188/3000

    300 - 3000

    ±0,51) / ±12)

    25,40

    Статический датчик SRTT 0,5-06

    0,05-0,5

    ±0,51) / ±12)

    1,48

    Статический датчик SRTT B 0,5 - 13

    0,05-0,5

    ±0,51) / ±12)

    1,48

    Статический датчик

    SRTT В 2 - 13

    0,2 - 2

    ±0,51) / ±12)

    1,48

    Статический датчик

    SRTT 2 - 06

    0,2 - 2

    ±0,51) / ±12)

    1,48

    Статический датчик

    SRTT В 5 - 13

    0,5 - 5

    ±0,51) / ±12)

    1,48

    Статический датчик

    SRTT 5 - 06

    0,5 - 5

    ±0,51) / ±12)

    1,48

    Статический датчик

    SRTT В 25 - 36

    2,5 - 25

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT 25 - 10

    2,5 - 25

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT B 50 - 36

    5 - 50

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT TH 50 - 71

    5 - 50

    ±0,51) / ±12)

    3,7

    Статический датчик

    STPT CT-ETH 50 - 71

    5 - 50

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT 75 - 13

    7,5 - 75

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT B 100 - 36

    10 - 100

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT B 150 - 71

    15 - 100

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT 180 - 13

    18 - 180

    ±0,51) / ±12)

    3,7

    Статический датчик

    STPT CT-ETH 200 - 71

    20 - 200

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT B 250 - 36

    25 - 250

    ±0,51) / ±12)

    3,7

    Тип применяемого датчика

    Диапазон измерений крутящего момента силы, Н^м

    Пределы допускаемой относительной статической погрешности, %

    Масса, кг, не более

    Статический датчик

    SRTT B 300 - 77

    30 - 300

    ±0,51) / ±12)

    3,7

    Статический датчик

    SRTT B 500 - 50

    50 - 500

    ±0,51) / ±12)

    10,7

    Статический датчик

    SRTT 500 - 20

    50 - 500

    ±0,51) / ±12)

    10,7

    Статический датчик

    SRTT В 1000-50

    100 - 1000

    ±0,51) / ±12)

    11

    Статический датчик

    SRTT 1400 - 25

    140 - 1400

    ±0,51) / ±12)

    11

    Статический датчик

    SRTT В 2000-50

    200 - 2000

    ±0,51) / ±12)

    11

    1) - для диапазона измерений от 20 (включительно) до

    00 % максимального значения.

    2) - для диапазона измерений от 10 до 20 % максимального значения.

    Таблица 4

    Наименование характеристики

    Значение характеристики

    Относительная влажность, %

    10...75

    Диапазон рабочих температур, °С

    от плюс 10 до плюс 40

    Напряжение питания, В

    220 (-15% +10%)


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
