Номер по Госреестру СИ: 77938-20
77938-20 Ключи моментные электронные
(DWTA, Delta Wrench)
Назначение средства измерений:
Ключи моментные электронные серий DWTA, Delta Wrench (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные электронные
Рисунок № 1
Внешний вид.
Ключи моментные электронные
Рисунок № 2
Внешний вид.
Ключи моментные электронные
Рисунок № 3
Внешний вид.
Ключи моментные электронные
Рисунок № 4
Программное обеспечение
Для работы с ключами серии DWTA, Delta Wrench используется встроенное программное обеспечение (далее - ПО) «DeltaQC». ПО предназначено для проведения измерений, обработки, визуализации, сохранения и экспорта измеренных величин.
Уровень защиты ПО соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DeltaQC |
Номер версии (идентификационный номер ПО), не ниже |
Ver. 1.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным электронным серий DWTA, Delta WrenchТехническая документация «Atlas Copco BLM S.r.l.», Италия
Поверка
Поверкаосуществляется по документу МП АПМ 80-19 «Ключи моментные электронные серий DWTA, Delta Wrench. Методика поверки», утвержденному ООО «Автопрогресс-М» 27 июня 2019 г.
Основные средства поверки:
- измерители (моментомеры) крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011. Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений крутящего момента силы:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия
Адрес: Via Pepe, 11 Paderno Dugnano 20037 (MI), Italy Тел.: +39 0291084159, факс: +39 0291082713 E-mail: info.blm@atlascopco.com
Заявитель
Акционерное Общество «Атлас Копко» (АО «Атлас Копко»)
ИНН 7710218759
Адрес: 141402, Московская обл., г. Химки, Вашутинское шоссе, д. 15
Тел.: +7 (495) 933-6027
E-mail: info@ru.atlascopco.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в ключах, при приложении к ключам крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика, которое поступает в микроконтроллер, где происходит его преобразование в значение крутящего момента силы, приложенного к ключам.
Конструктивно ключи состоят из двух основных элементов: корпуса и головки с присоединительным квадратом с шариковым фиксатором. Внутри корпуса располагаются механические и электронные компоненты, отвечающие за преобразование сигналов, поступающих с тен-зорезисторного датчика крутящего момента силы. Ключи серии Delta Wrench имеют встроенный жидкокристаллический дисплей и клавиши управления для задания целевого значения крутящего момента. Ключи серии DWTA управляются с помощью показывающего устройства (контроллера) серии DELTA (мод. DELTA 1D, DELTA 6D или DELTA 7D), связь с контроллером осуществляется по кабелю.
Ключи серий DWTA, Delta Wrench выпускаются в 23 модификациях:
DWTA 30;
DWTA 150 Short;
DWTA 400;
Delta Wrench 30-AV;
Delta Wrench 150-AV Short;
Delta Wrench 200-AV;
Delta Wrench 400-AV;
Delta Wrench 500-AV;
Delta Wrench 800-AV;
Delta Wrench 900-AV;
Delta Wrench 30-AV WLAN;
Delta Wrench 150-AV WLAN Short;
Delta Wrench 200-AV WLAN;
Delta Wrench 400-AV WLAN;
Delta Wrench 500-AV WLAN;
Delta Wrench 800-AV WLAN;
Delta Wrench 900-AV WLAN;
Delta Wrench 30-A Zigbee;
Delta Wrench 150-A Zigbee;
Delta Wrench 150-A Zigbee Short;
Delta Wrench 400-A ZigBee;
Delta Wrench 800-A ZigBee;
Delta Wrench 900-A ZigBee.
Модификации ключей различаются между собой диапазонами измерений крутящего момента силы, а также значениями некоторых технических характеристик.
Общий вид маркировки модификаций ключей, следующий: ААА-ВВВ-ССС, где
ААА - серия ключей;
BBB - верхний предел измерений крутящего момента силы в Н^м;
ССС - технические особенности, присущие конкретной модификации: AV - ключи с виброоткликом;
AV WLAN - ключи с виброоткликом и модулем WLAN (соединение по протоколу WI-FI) для мгновенной передачи данных о затяжке с ключа на контроллер/ПК;
Zigbee - возможность соединения ключа с модулем обмена данными E-Lit Box, который позволяет обмениваться данными без ПК.
Short - ключ с укороченным датчиком крутящего момнта.
Общий вид ключей представлен на рисунках 1 и 2.

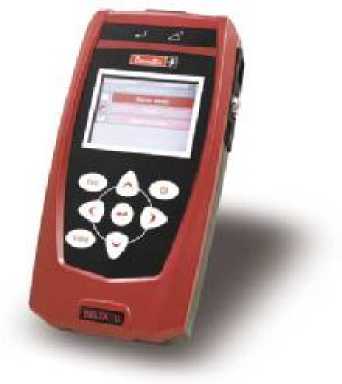

Общий вид показывающего устройства (контроллера) серии DELTA представлен на рисунке 3.

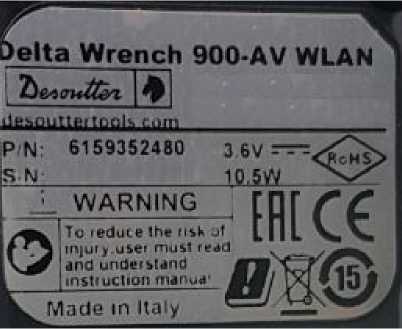

Общий вид типовой маркировки ключей представлен на рисунке 4.

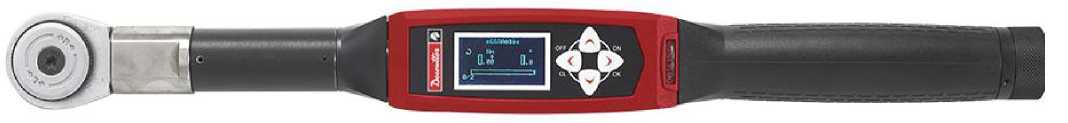

Рисунок 1 - Общий вид ключей моментных электронных серии Delta Wrench
Рисунок 3 - Общий вид показывающего Рисунок 4 - Общий вид типовой маркировки
устройства серии DELTA ключа

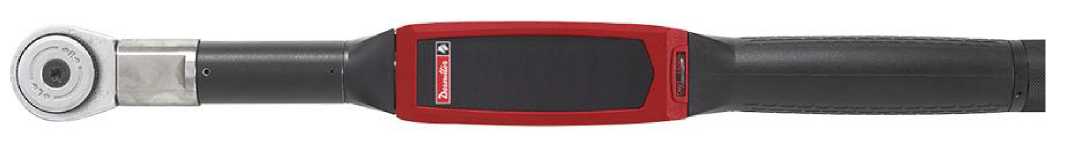

Рисунок 2 - Общий вид ключей моментных электронных сери DWTA
Опломбирование ключей производится путем нанесения пломбирующей наклейки на один из крепёжных винтов корпуса ключей.
Таблица 5 -
Наименование |
Обозначение |
Количество |
Ключ моментный электронный (модификация в соответствии с заказом потребителя) |
1 шт. | |
Показывающее устройство серии DELTA (модификация в соответствии с заказом потребителя)* |
1 шт. | |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Футляр |
- |
1 шт. |
Методика поверки |
МП АПМ 80-19 |
1 экз. |
* - только для ключей серии DWTA |
Таблица 2 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
Цена деления шкалы, Н^м |
DWTA 30 |
от 3 до 30 |
±1 |
0,01 |
DWTA 150 Short |
от 15 до 150 | ||
DWTA 400 |
от 40 до 400 | ||
Delta Wrench 30-AV |
от 3 до 30 | ||
Delta Wrench 150-AV Short |
от 15 до 150 | ||
Delta Wrench 200-AV |
от 20 до 200 | ||
Delta Wrench 400-AV |
от 40 до 400 | ||
Delta Wrench 500-AV |
от 50 до 500 | ||
Delta Wrench 800-AV |
от 80 до 800 | ||
Delta Wrench 900-AV |
от 90 до 900 | ||
Delta Wrench 30-AV WLAN |
от 3 до 30 | ||
Delta Wrench 150-AV WLAN Short |
от 15 до 150 | ||
Delta Wrench 200-AV WLAN |
от 20 до 200 | ||
Delta Wrench 400-AV WLAN |
от 40 до 400 | ||
Delta Wrench 500-AV WLAN |
от 50 до 500 | ||
Delta Wrench 800-AV WLAN |
от 80 до 800 | ||
Delta Wrench 900-AV WLAN |
от 90 до 900 | ||
Delta Wrench 30-A Zigbee |
от 3 до 30 | ||
Delta Wrench 150-A Zigbee |
от 15 до 150 | ||
Delta Wrench 150-A Zigbee Short |
от 15 до 150 | ||
Delta Wrench 400-A ZigBee |
от 40 до 400 | ||
Delta Wrench 800-A ZigBee |
от 80 до 800 | ||
Delta Wrench 900-A ZigBee |
от 90 до 900 |
Таблица 3 - Основные технические характеристики ключей
Модификация |
Размер присоединительного квадрата, мм |
Габаритные размеры (Длина), мм, не более |
Масса, кг, не более |
DWTA 30 |
10,0 |
40 |
0,9 |
DWTA 150 Short |
12,5 |
418 |
1,8 |
DWTA 400 |
20,0 |
1026 |
2,8 |
Delta Wrench 30-AV |
10,0 |
402 |
0,9 |
Delta Wrench 150-AV Short |
12,5 |
418 |
1,0 |
Delta Wrench 200-AV |
12,5 |
625 |
2,0 |
Delta Wrench 400-AV |
20,0 |
1026 |
2,8 |
Delta Wrench 500-AV |
20,0 |
1137 |
5,5 |
Delta Wrench 800-AV |
25,4 |
1305 |
6,7 |
Delta Wrench 900-AV |
25,4 |
1305 |
6,7 |
Delta Wrench 30-AV WLAN |
10,0 |
402 |
0,9 |
Delta Wrench 150-AV WLAN Short |
12,5 |
418 |
1,0 |
Delta Wrench 200-AV WLAN |
12,5 |
625 |
2,0 |
Delta Wrench 400-AV WLAN |
20,0 |
1026 |
2,8 |
Delta Wrench 500-AV WLAN |
20,0 |
1137 |
5,5 |
Delta Wrench 800-AV WLAN |
25,4 |
1305 |
6,7 |
Продолжение таблицы 3
Delta Wrench 900-AV WLAN |
25,4 |
1305 |
6,7 |
Delta Wrench 30-A Zigbee |
10,0 |
402 |
0,9 |
Delta Wrench 150-A Zigbee |
12,5 |
625 |
1,8 |
Delta Wrench 150-A Zigbee Short |
12,5 |
418 |
1,0 |
Delta Wrench 400-A ZigBee |
20,0 |
1026 |
2,8 |
Delta Wrench 800-A ZigBee |
25,4 |
1309 |
4,7 |
Delta Wrench 900-A ZigBee |
25,4 |
1309 |
4,7 |
Таблица 5 - Основные технические характеристики контроллеров
Наименование характеристики |
Значение |
Требования по электропитанию: - напряжение питания постоянного тока, В |
3,6 |
Рабочий диапазон температур, °С |
от +15 до +35 |
Габаритные размеры (ДхШхВ), мм, не более |
192x50x100 |
Масса, кг, не более |
1 |
Параметры электрического питания: - напряжение переменного тока, В |
220+22-33 |
- частота переменного тока, Гц |
50±1 |
